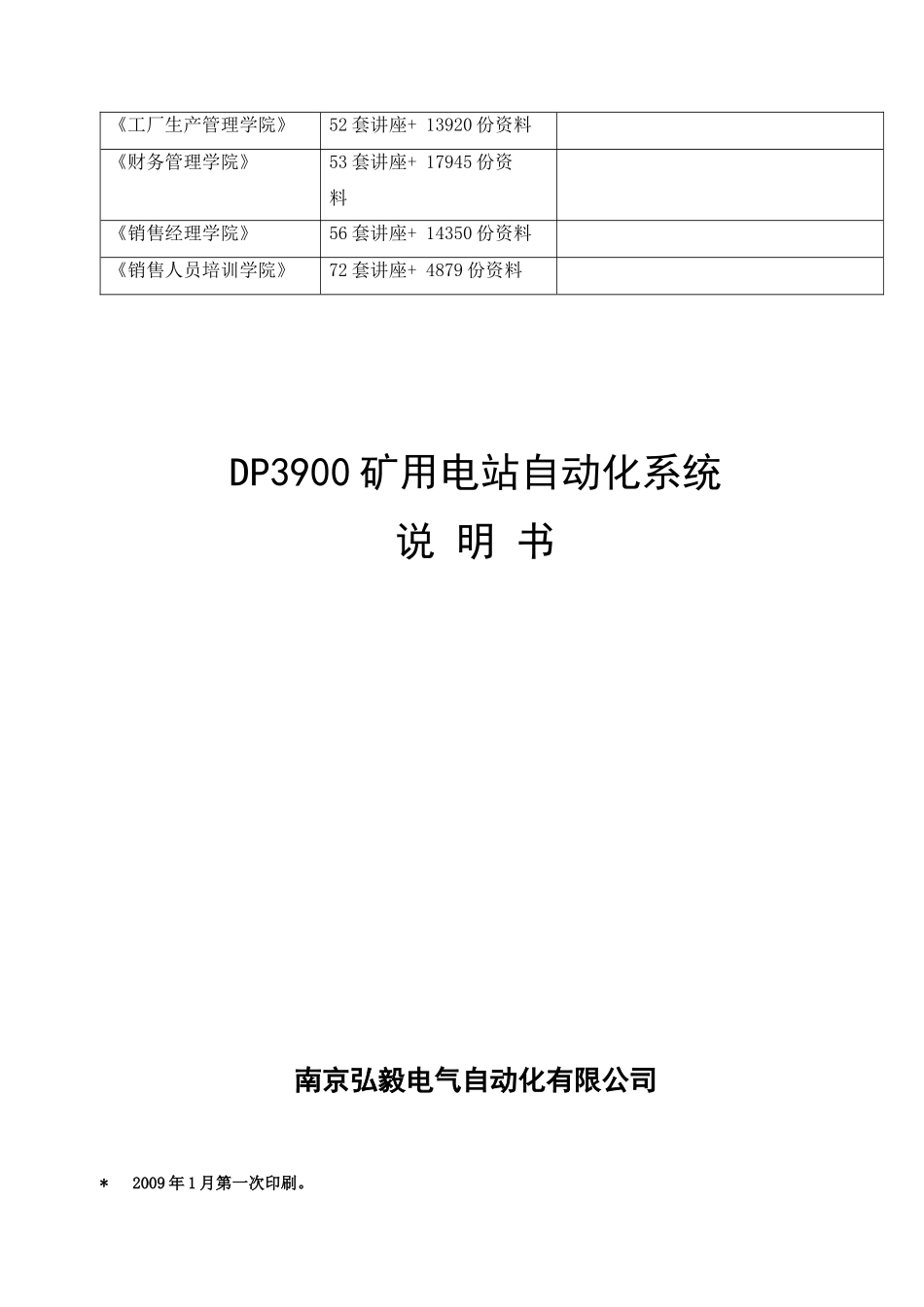

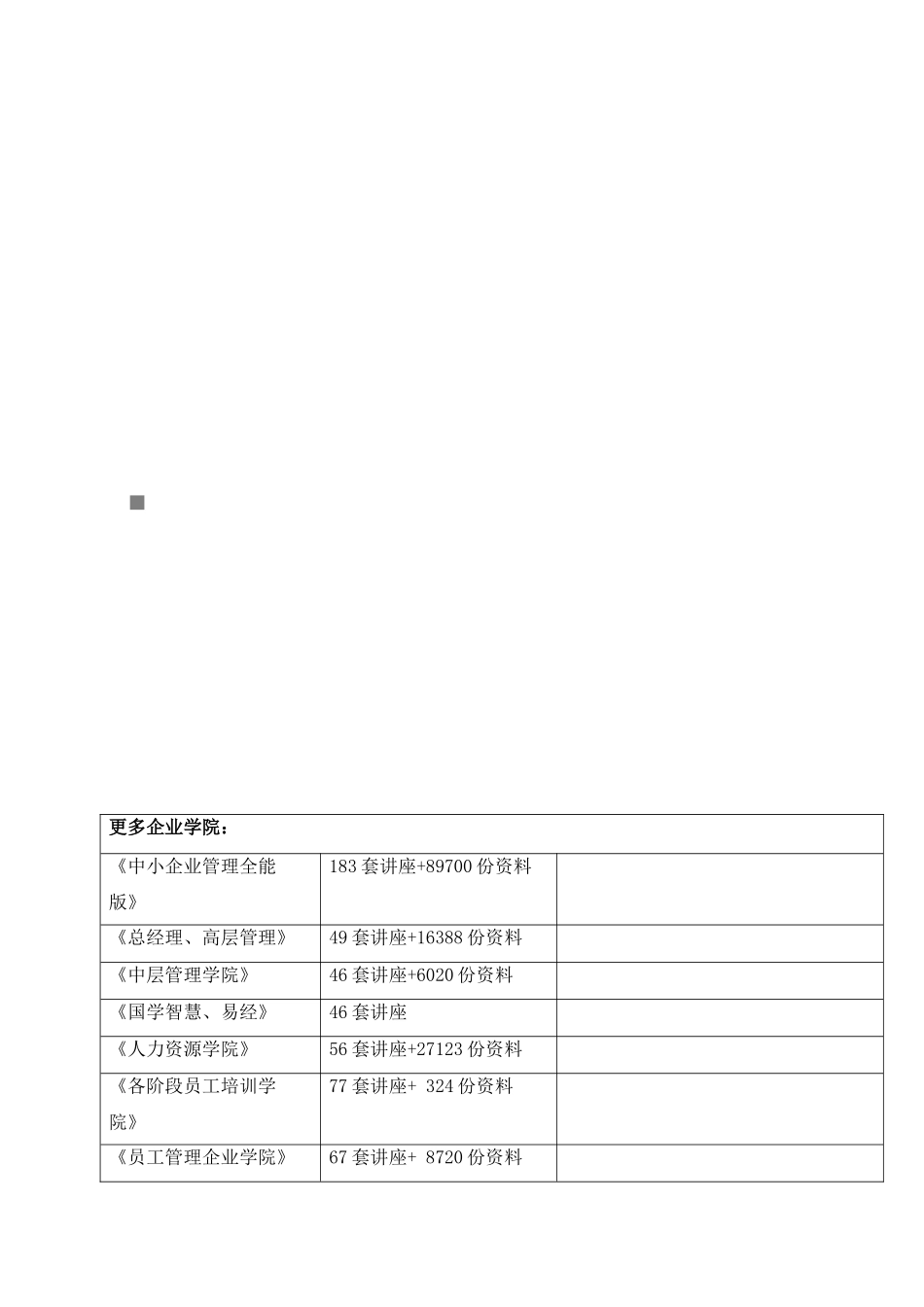

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料DP3900矿用电站自动化系统说明书南京弘毅电气自动化有限公司*2009年1月第一次印刷。*本说明书内容如有修改，恕不另行通知。目录第一章系统概述1前言DP3900矿用电站自动化系统是南京弘毅电气自动化有限公司针对目前煤矿系统电力控制系统自动化的现状，自行开发、拥有完全知识产权的新一代自动化系统。，弘毅电气开发了DP3900矿用电站自动化系统。该系统包括用于煤矿井面的自动化监控系统及数据采集系统，井下用于防爆特殊应用场合的各种综合控制器，井面及井下系统集成的网络通信控制器。DP3900矿用电站自动化系统提供了矿用电力控制系统的完整解决方案，设备涵盖10kV、6kV、3.3kV等电压等级的矿用隔暴型高压配电装置及磁力启动器，1140V、660V、380V、220V等电压等级的矿用隔暴型低压配电开关及磁力启动器，大大提高了系统的自动化水平，是矿用电站自动化系统的最佳选择。开放的通信平台，方便与各种通信分站连网，可以真正的实现煤矿井下电力自动化控制要求。本说明书对象包括：DPS301M厂站自动化监控系统、DPR321CM通信管理装置、DPR301MC系列测控装置及面向间隔设计的DPR390S系列保护测控装置。本说明书对象包括：DPS301M厂站自动化监控系统、DPR321CM通信管理装置及面向间隔设计的DPR390S系列保护测控装置。DPS301M厂站自动化监控系统详细操作及维护说明见《DPS301M厂站自动化监控系统说明书》；DPR321CM系列通信管理装置配置说明见《DPR321CM系列通信管理装置说明书》；2系统特点性能优越的硬软件平台1)装置模块化设计理念，在最基本的硬件平台上，根据用户需求增减功能模块，灵活配置，可以满足用户的不同需求；2)装置结构紧凑，安装方便，适用于井下对于安装尺寸要求较高的防暴开关；3)采用32位浮点的数字信号处理器DSP芯片为保护处理器，150MHz主频/300兆次浮点运算能力，具有很强的数据处理、逻辑运算和信息存储能力，是真正的数字式保护装置；4)装置配置转化速度为12.5MSPS的AD，采用高速采样、平滑滤波采样的方式，每周波24点的采样密度以及频率跟踪技术使保护器具有很高的保护和测量精度；5)装置采用了现场可编程门阵列（FPGA），提高系统的集成度，大大提高系统的性能；6)厂站层采用双以太网通信，井下保护装置根据需求可选配两路CANBUS或两路RS485通信接口，通信介质可选屏蔽双绞线或光纤，满足不同的用户需求，实现了通信系统的快速性、可靠性和兼容性，具有广泛的适用性；7)装置内嵌高性能智能电度表芯片，用户不必安装电度表即能完成高精度电能计量；8)可选配16bit精度4-20mA输出模块，可节省传统变送器；9)高可靠性的高速存储器用于保存保护器动作事件，保证在装置动作同时掉电时所有数据不丢失，装置记忆掉电前状态，方便事故追忆。大容量的存储器存储故障录波数据；10)保护器电源模块采用双回路供电，正常时由电压回路提供功率，故障时利用故障电流维持电源输出，保证发生故障时可靠地分励脱扣，同时确保保护器在失电后能够可靠动作；11)安全可靠的漏电保护设计，对于系统叠加直流方式考虑完善，配合选择性漏电保护，完美解决井下漏电保护的可靠性问题；12)保护器的机械结构简洁紧凑，接触安全可靠，安装方便，适用于井下对于安装尺寸要求较高的防暴开关；13)基于嵌入式实时多任务操作系统的软件平台。优异的抗干扰性能硬件设计都充分考虑了保护器的抗干扰能力，所有接口均经过隔离，保护器的所有电磁兼容指标都达到国家标准规定的最高等级，可广泛应用于各种运行工况恶劣的场合；完善的故障录波及分析功能1)录波文件采用标准的Comtrade格式，与录波器格式完全兼容；2)单份保护动作录波若全部记...
