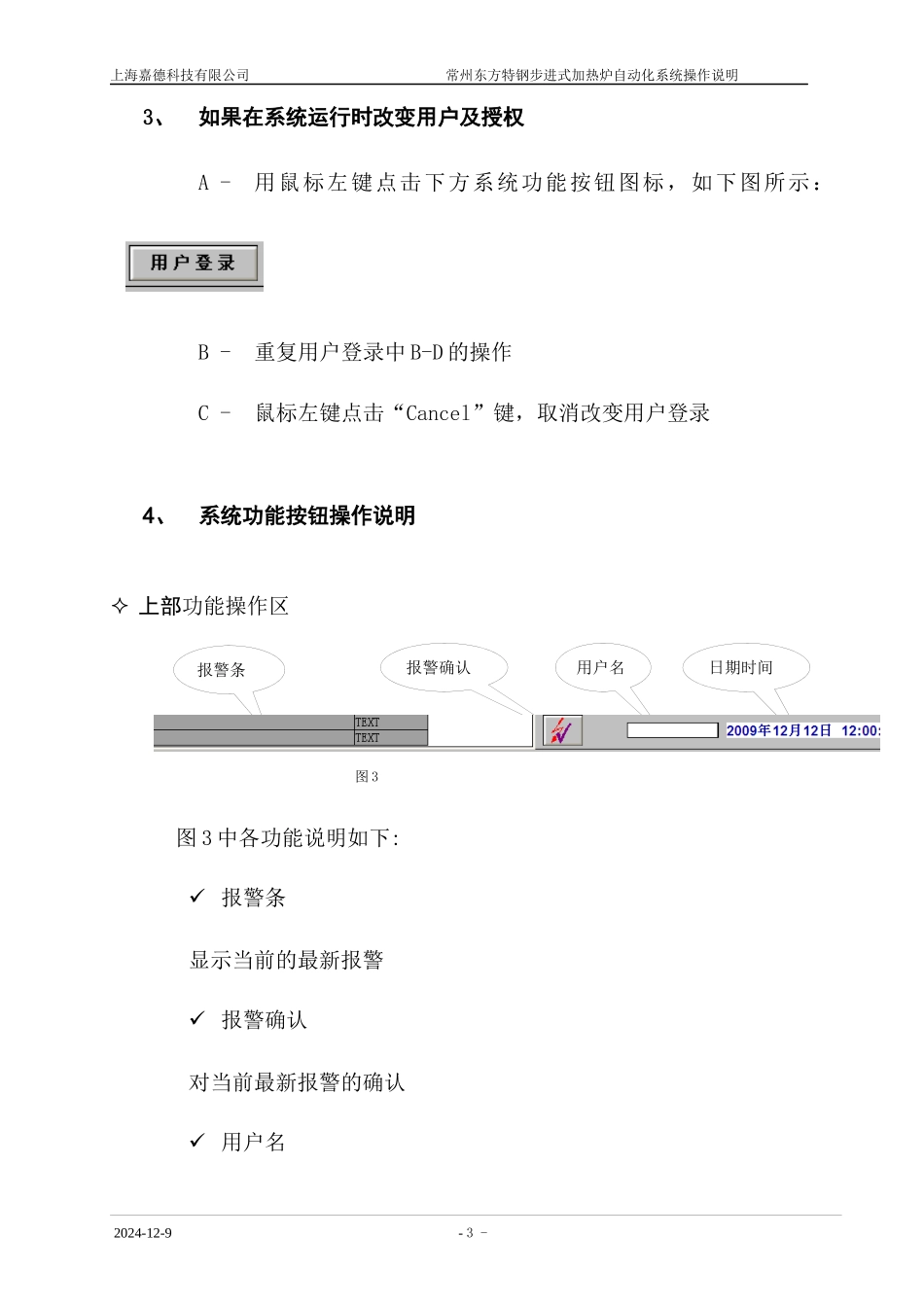

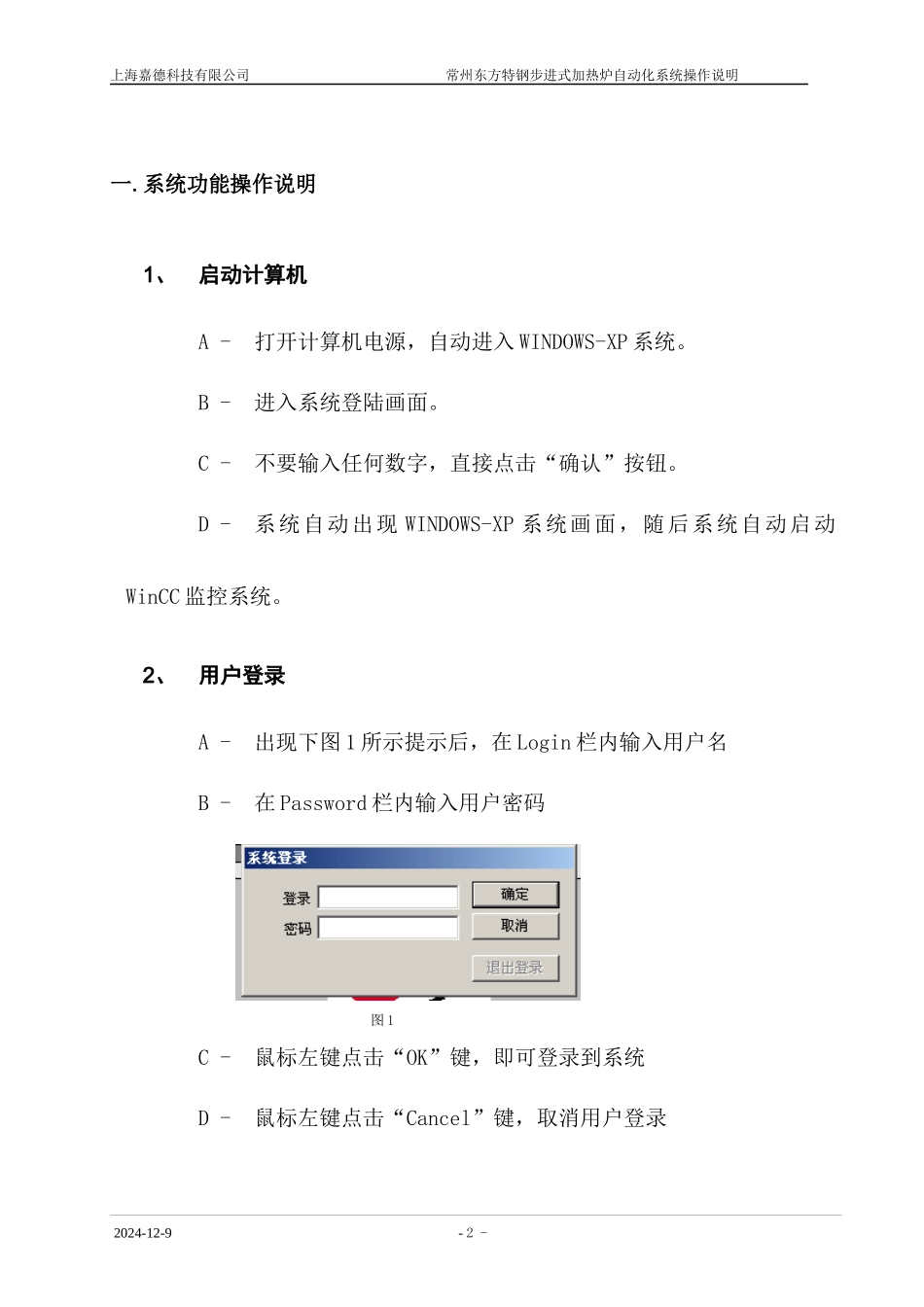

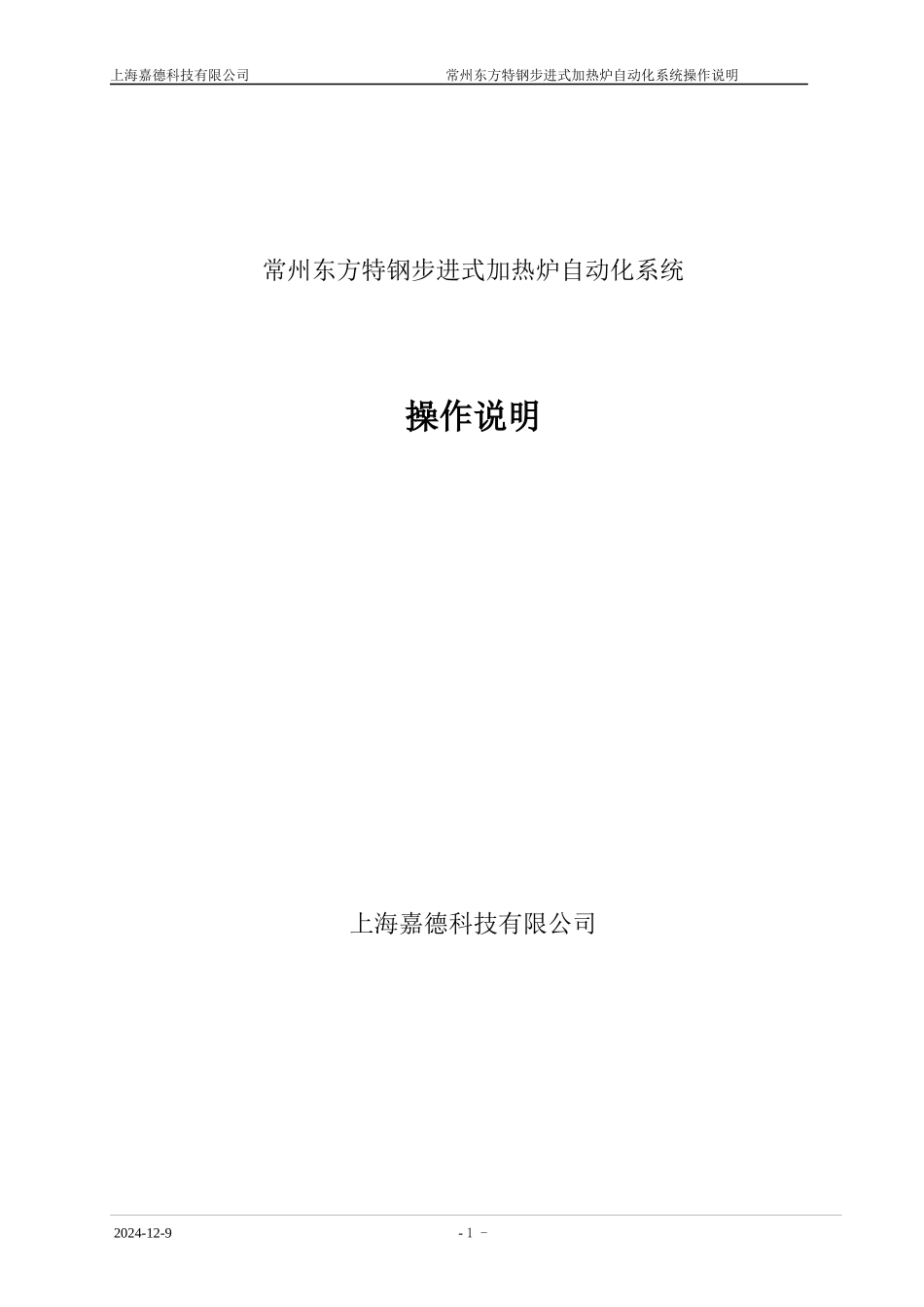

上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明常州东方特钢步进式加热炉自动化系统操作说明上海嘉德科技有限公司2024-12-9-1-上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明一.系统功能操作说明1、启动计算机A-打开计算机电源，自动进入WINDOWS-XP系统。B-进入系统登陆画面。C-不要输入任何数字，直接点击“确认”按钮。D-系统自动出现WINDOWS-XP系统画面，随后系统自动启动WinCC监控系统。2、用户登录A-出现下图1所示提示后，在Login栏内输入用户名B-在Password栏内输入用户密码图1C-鼠标左键点击“OK”键，即可登录到系统D-鼠标左键点击“Cancel”键，取消用户登录2024-12-9-2-上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明3、如果在系统运行时改变用户及授权A-用鼠标左键点击下方系统功能按钮图标，如下图所示：B-重复用户登录中B-D的操作C-鼠标左键点击“Cancel”键，取消改变用户登录4、系统功能按钮操作说明上部功能操作区图3图3中各功能说明如下:报警条显示当前的最新报警报警确认对当前最新报警的确认用户名2024-12-9-3-用户名报警条报警确认日期时间上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明显示当前登录的操作员名（登录ID），单击击此处亦可弹出登录画面。底部功能操作区左侧画面菜单图3底部功能操作区右侧画面菜单图4图4中各功能说明如下：用户登录-弹出用户登录画面报警记录-进入报警记录画面趋势图-进入趋势图功能画面返回首页–返回欢迎画面2024-12-9-4-用户登录报警记录趋势图返回首页上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明5、报警记录画面操作说明图5图5中各功能按扭操作说明如下：单个确认-对单个报警记录进行确认成组确认-对成组报警记录进行确认滚动选择-对报警记录选择方式打开与否滚动模式-有4种滚动选择模式(1)选择记录顶层(2)选择记录底部(3)向下滚动(4)向上滚动循环滚动-使报警记录循环滚动打印报警–打印画面显示的报警选择-用于操作员定制报警记录。将弹出如下画面：2024-12-9-5-单个确认成组确认滚动选择选择滚动模式循环滚动打印报警上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明图6图6操作介面可供操作员对报警记录进行定制，如选择报警记录显示的内容、级别、信息等。二.常用系统功能块的操作1、显示报警仪表如图7。图7此类仪表只用于过程参数的显示、报警，面板上显示的是实际的生产过程数据。数据正常时边框是黑色的，当监测数据达到报警设定值时，边框变成红色，以提醒操作员注意。数据颜色为绿色表示该数据显示的是传感器的输入值，数据颜色为蓝色表示该数据可以由操作员修改，数据颜色为红色表示该数据是控制系统的输出值。鼠标滑到上面会弹出文字注释。报警值在报警值设定画面如图8内设定：2024-12-9-6-上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明图82、PID控制仪表PID控制仪表用于回路的自动控制，如温度、流量的调节控制等。其操作界面如图9：图9PID参数包括增益、积分时间、微分时间和调节死区四个参数，由工程师在程序中调试设定，积分时间和微分时间输入为零表示不用此功能。选择手动后，调节输出则由画面上的滑块控制或直接在数字框内设定输出值。三.燃烧控制系统操作说明2024-12-9-7-手动、自动选择报警值设定勾中选择报警目标值设定实际值显示手动控制输出上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明本加热炉画面菜单如下：燃烧控制系统汽化冷却系统净浊循环系统炉区机械系统液压控制系统趋势图查看报警信息查看点击画面菜单选项进入相应画面，分别叙述如下。1、煤气总管切断阀操作煤气总管切断阀操作只能在画面上控制，如图10：2024-12-9-8-联锁状态选择按钮联锁条件报警值设定在报警设定画面上设定上海嘉德科技有限公司常州东方特钢步进式加热炉自动化系统操作说明图10开阀的联锁条件如上图所示：煤气总管压力不在低低位、风机总管压力不在低低位、这些报警值在前面所讲的报警画面中设定，当开阀条件...
