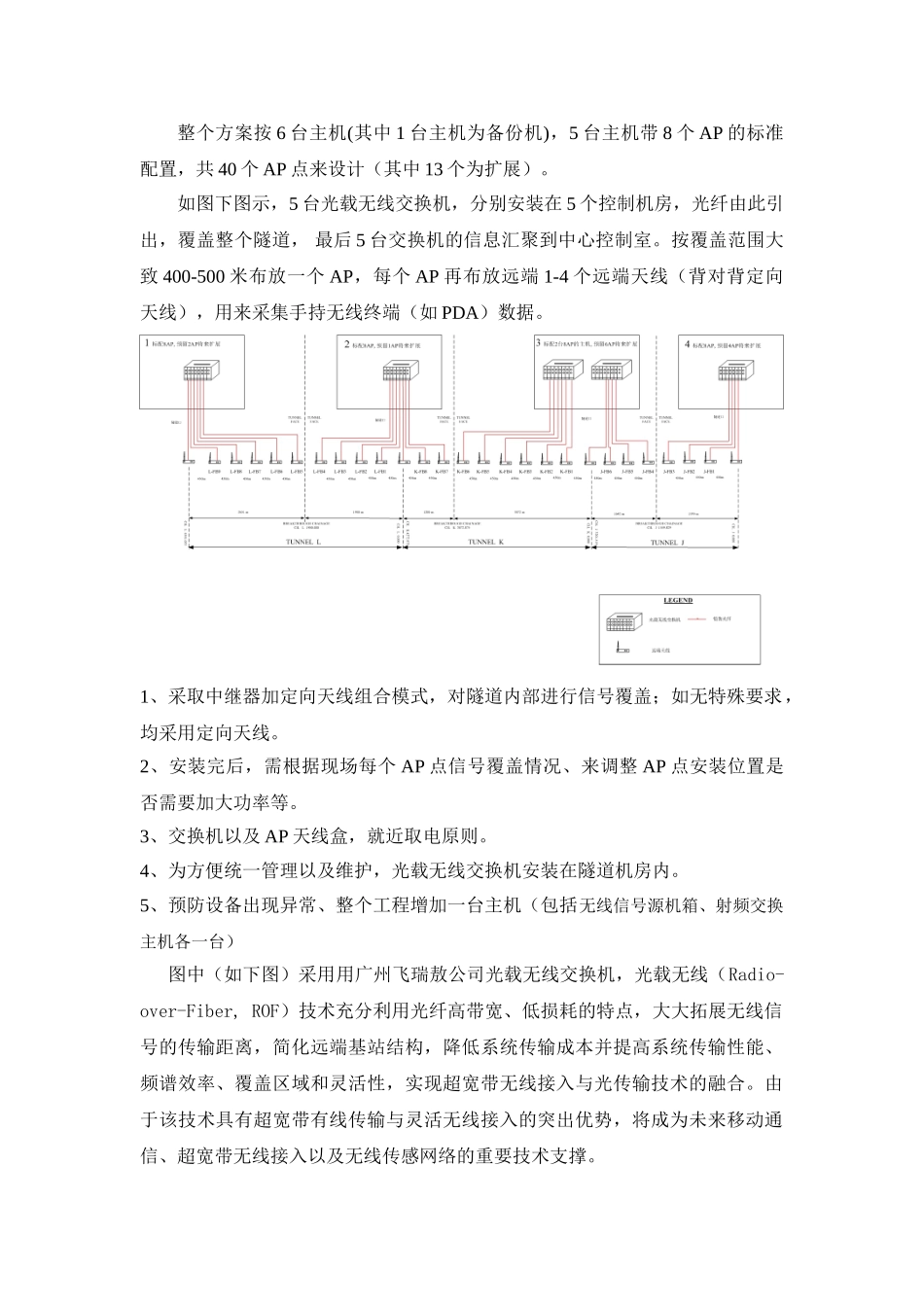

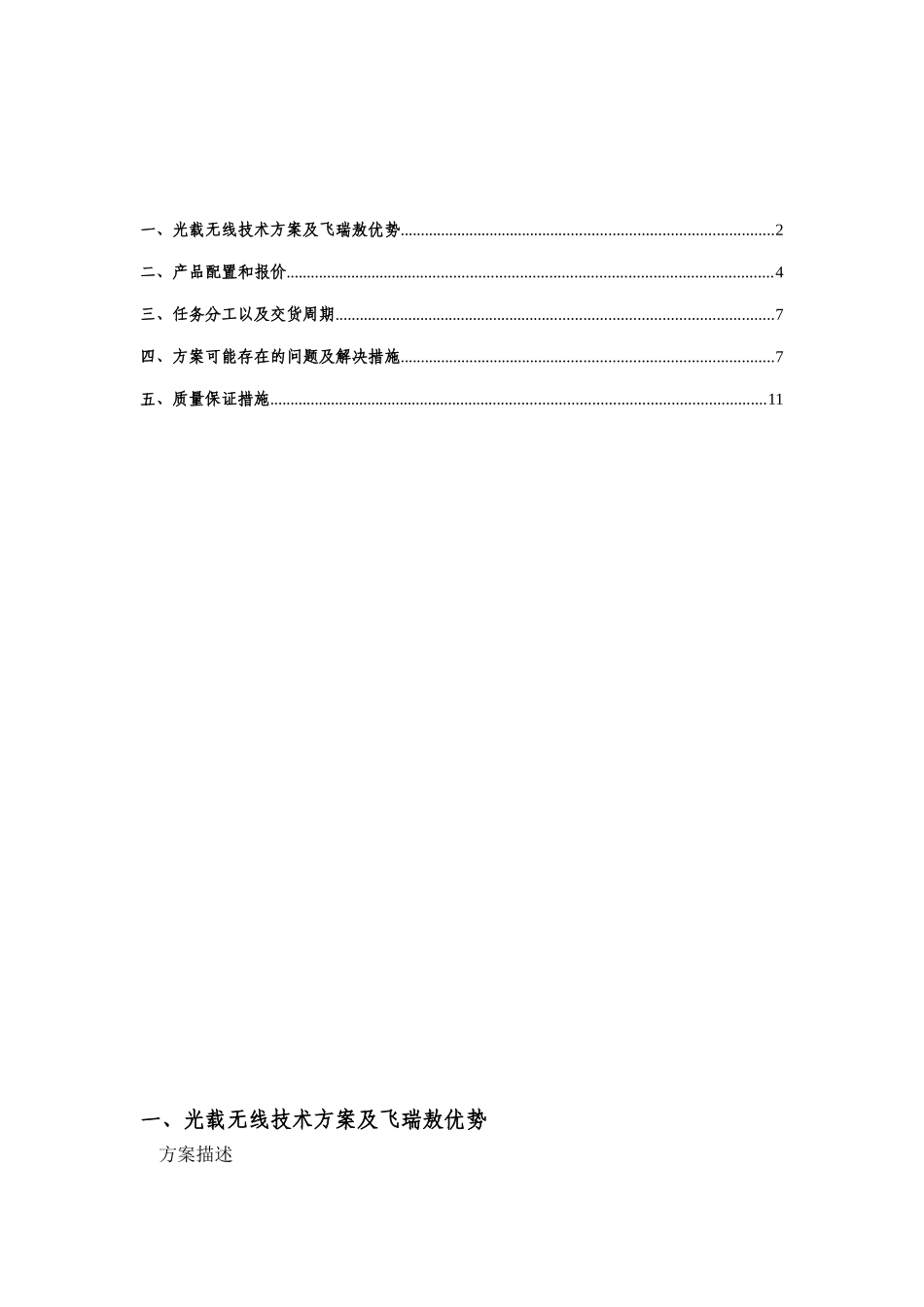

光载无线交换机在香港地铁隧道WiFi中的应用方案一、光载无线技术方案及飞瑞敖优势...........................................................................................2二、产品配置和报价......................................................................................................................4三、任务分工以及交货周期...........................................................................................................7四、方案可能存在的问题及解决措施...........................................................................................7五、质量保证措施.........................................................................................................................11一、光载无线技术方案及飞瑞敖优势方案描述整个方案按6台主机(其中1台主机为备份机)，5台主机带8个AP的标准配置，共40个AP点来设计（其中13个为扩展）。如图下图示，5台光载无线交换机，分别安装在5个控制机房，光纤由此引出，覆盖整个隧道，最后5台交换机的信息汇聚到中心控制室。按覆盖范围大致400-500米布放一个AP，每个AP再布放远端1-4个远端天线（背对背定向天线），用来采集手持无线终端（如PDA）数据。1、采取中继器加定向天线组合模式，对隧道内部进行信号覆盖；如无特殊要求，均采用定向天线。2、安装完后，需根据现场每个AP点信号覆盖情况、来调整AP点安装位置是否需要加大功率等。3、交换机以及AP天线盒，就近取电原则。4、为方便统一管理以及维护，光载无线交换机安装在隧道机房内。5、预防设备出现异常、整个工程增加一台主机（包括无线信号源机箱、射频交换主机各一台）图中（如下图）采用用广州飞瑞敖公司光载无线交换机，光载无线（Radio-over-Fiber,ROF）技术充分利用光纤高带宽、低损耗的特点，大大拓展无线信号的传输距离，简化远端基站结构，降低系统传输成本并提高系统传输性能、频谱效率、覆盖区域和灵活性，实现超宽带无线接入与光传输技术的融合。由于该技术具有超宽带有线传输与灵活无线接入的突出优势，将成为未来移动通信、超宽带无线接入以及无线传感网络的重要技术支撑。设备连接示意图在宽带无线接入技术中，WiFi技术与ROF技术的结合可以将WiFi信号进行拉远，极大拓展无线覆盖范围。利用光信号处理实现射频频点的快速切换，可以动态高效的利用射频频谱资源，提高单个接入点的峰值带宽并实现带宽的主动配置，并建立起智能ROF网络。在物联网应用中，可以利用宽带无线接入的ROF网络，将Zigbee等无线传感技术集成进来，实现感知信号的回传和集中控制管理。ROF系统的传输媒介光纤具有高带宽、低损耗、抗电磁干扰和防窃听等众多优点，也可以利用到许多对保密性、安全性要求高的应用场合，如物流管理、银行保险和政府决策单位等。同时，天线单元结构简化也使其节约空间且易于安装。WiFi光载无线交换机是本项目的核心设备，需要完成如下多种功能:①完成数据信号、IP信号与WiFi信号之间的接口及所需要的信号转换与处理；②实现远端WiFi设备的接入和计算机网络通信，以及提供无线通信接入；③完成各模块组射频信号的合路、分配与交换；④完成模拟光纤链路所要求的光电/电光信号的转换与处理，及光复用与解复用。⑤完成整个网络的操作、监督与管理。●基于射频信号切换的动态带宽分配技术为动态分配各覆盖小区的信号带宽，可以利用中控机中的射频切换模块来对WiFi频点进行动态切换。以无线路由器中的1、6、11频点为例，可以在某①网络输入端RJ45网线接有线网络交换机，作为网络数据输入②射频信号输出端射频电缆接射频交换机主机③光纤输出端单模光纤，收发分离接远端天线模块光纤分布距离200-5000米数据流向说明：网络数据由交换机通过RJ45网线传到无线信号源主机。网络数据被转换成WiFi射频信号通过电缆传入射频交换主机。射频交换主机完成信号处理后再转换成光信号由光纤接口传出。光信号传达至远端天线后被转换成WiFi无线射频信号再发射出去。小区繁忙的时候，将空闲区的频点一同调制到接入繁忙的小区。...
