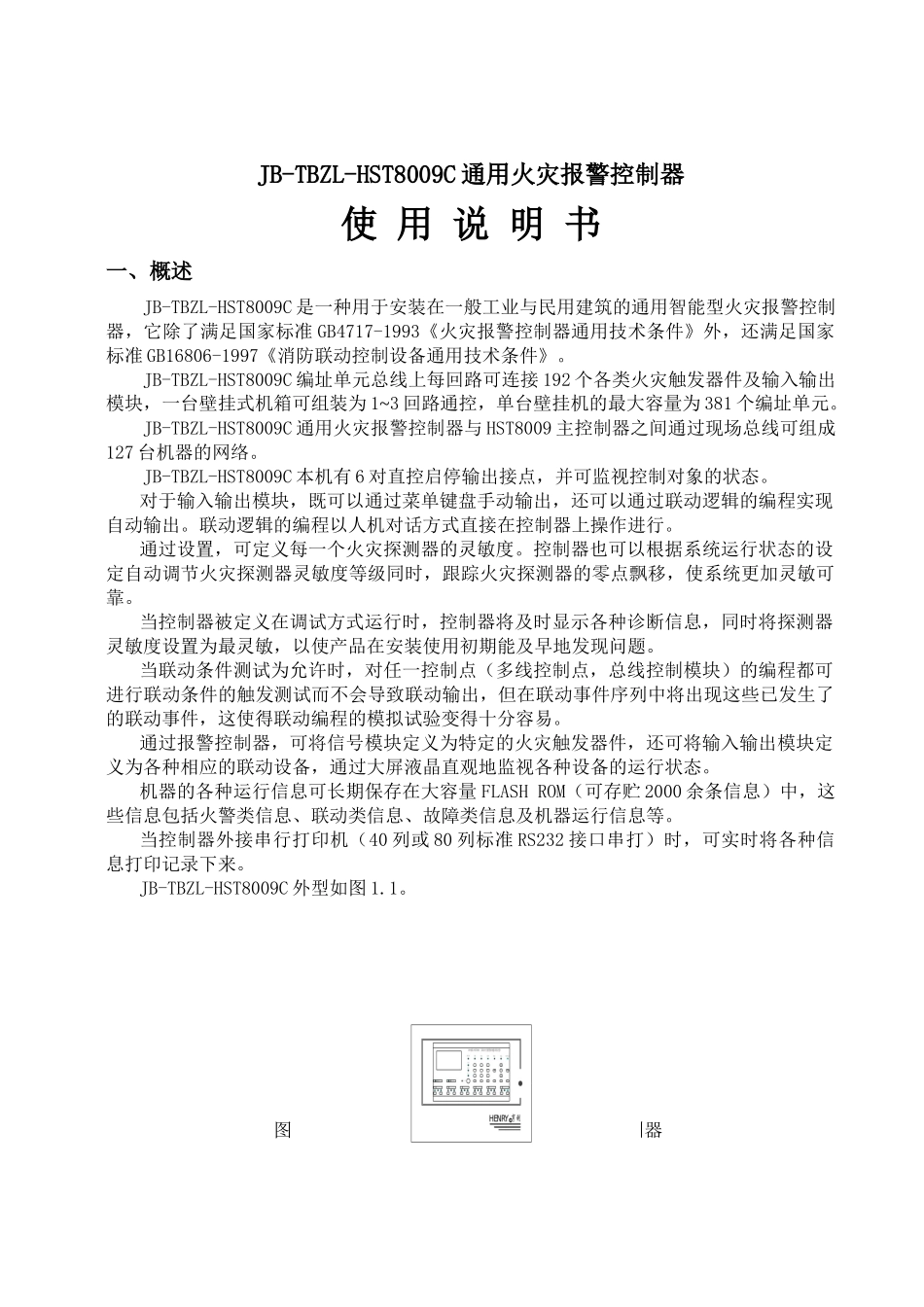

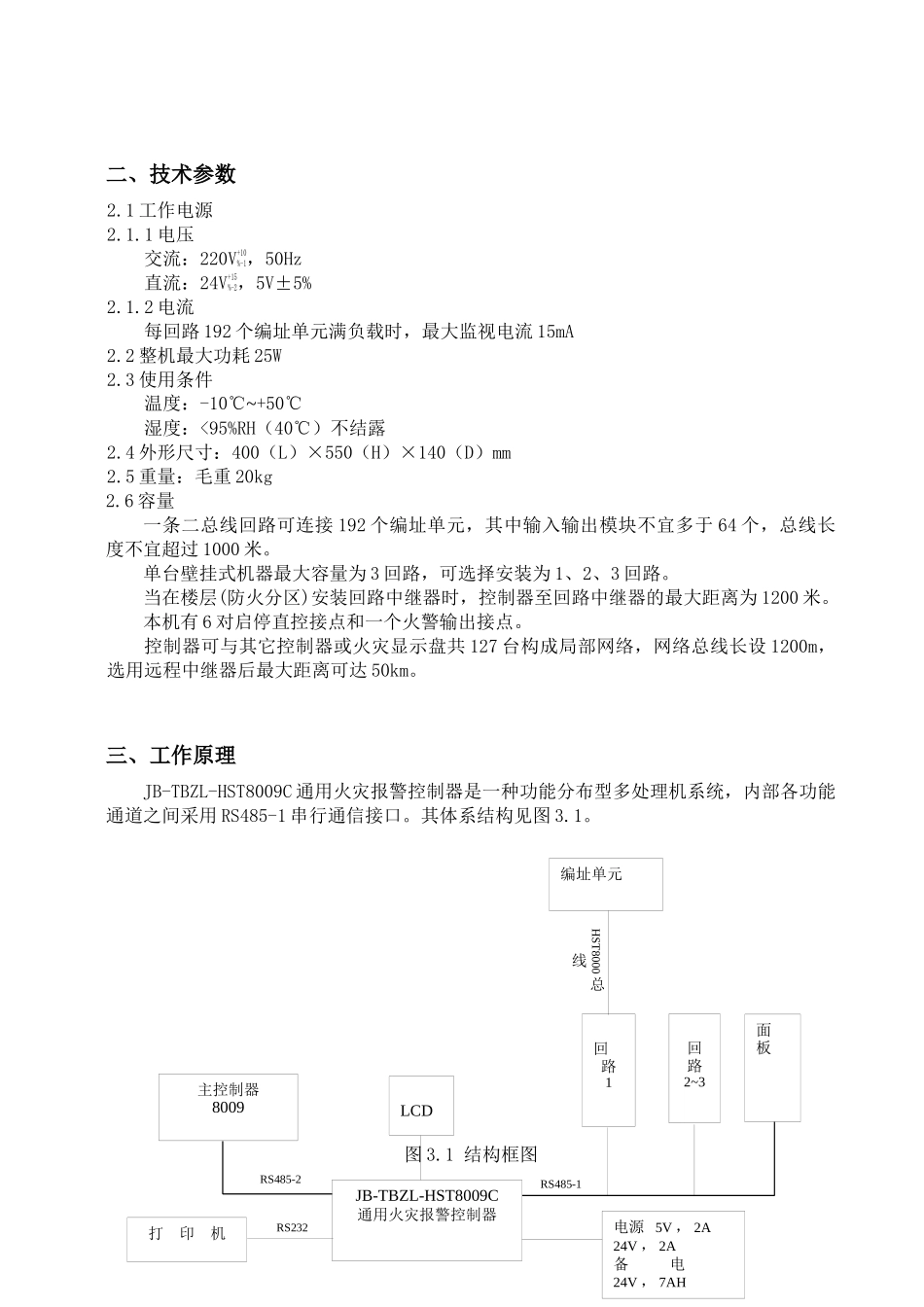

JB-TBZL-HST8009C通用火灾报警控制器使用说明书一、概述JB-TBZL-HST8009C是一种用于安装在一般工业与民用建筑的通用智能型火灾报警控制器，它除了满足国家标准GB4717-1993《火灾报警控制器通用技术条件》外，还满足国家标准GB16806-1997《消防联动控制设备通用技术条件》。JB-TBZL-HST8009C编址单元总线上每回路可连接192个各类火灾触发器件及输入输出模块，一台壁挂式机箱可组装为1~3回路通控，单台壁挂机的最大容量为381个编址单元。JB-TBZL-HST8009C通用火灾报警控制器与HST8009主控制器之间通过现场总线可组成127台机器的网络。JB-TBZL-HST8009C本机有6对直控启停输出接点，并可监视控制对象的状态。对于输入输出模块，既可以通过菜单键盘手动输出，还可以通过联动逻辑的编程实现自动输出。联动逻辑的编程以人机对话方式直接在控制器上操作进行。通过设置，可定义每一个火灾探测器的灵敏度。控制器也可以根据系统运行状态的设定自动调节火灾探测器灵敏度等级同时，跟踪火灾探测器的零点飘移，使系统更加灵敏可靠。当控制器被定义在调试方式运行时，控制器将及时显示各种诊断信息，同时将探测器灵敏度设置为最灵敏，以使产品在安装使用初期能及早地发现问题。当联动条件测试为允许时，对任一控制点（多线控制点，总线控制模块）的编程都可进行联动条件的触发测试而不会导致联动输出，但在联动事件序列中将出现这些已发生了的联动事件，这使得联动编程的模拟试验变得十分容易。通过报警控制器，可将信号模块定义为特定的火灾触发器件，还可将输入输出模块定义为各种相应的联动设备，通过大屏液晶直观地监视各种设备的运行状态。机器的各种运行信息可长期保存在大容量FLASHROM（可存贮2000余条信息）中，这些信息包括火警类信息、联动类信息、故障类信息及机器运行信息等。当控制器外接串行打印机（40列或80列标准RS232接口串打）时，可实时将各种信息打印记录下来。JB-TBZL-HST8009C外型如图1.1。图1.1JB-TBZL-HST8009C通用火灾报警控制器电源5V，2A24V，2A备电24V，7AHLCD回路1回路2~3RS485-1打印机HST8000总线RS232编址单元面板主控制器8009RS485-2JB-TBZL-HST8009C通用火灾报警控制器二、技术参数2.1工作电源2.1.1电压交流：220V+10%-1，50Hz直流：24V+15%-2，5V±5%2.1.2电流每回路192个编址单元满负载时，最大监视电流15mA2.2整机最大功耗25W2.3使用条件温度：-10℃~+50℃湿度：<95%RH（40℃）不结露2.4外形尺寸：400（L）×550（H）×140（D）mm2.5重量：毛重20kg2.6容量一条二总线回路可连接192个编址单元，其中输入输出模块不宜多于64个，总线长度不宜超过1000米。单台壁挂式机器最大容量为3回路，可选择安装为1、2、3回路。当在楼层(防火分区)安装回路中继器时，控制器至回路中继器的最大距离为1200米。本机有6对启停直控接点和一个火警输出接点。控制器可与其它控制器或火灾显示盘共127台构成局部网络，网络总线长设1200m，选用远程中继器后最大距离可达50km。三、工作原理JB-TBZL-HST8009C通用火灾报警控制器是一种功能分布型多处理机系统，内部各功能通道之间采用RS485-1串行通信接口。其体系结构见图3.1。图3.1结构框图PRINT：打印机输出端J1：重新配置跳线LCD_DATA：液晶数据口XT2：电源输入端子XT3：输入输出板电源S1：复位键XT6：回路输出端子XT7：组网接口端子XT8、XT9：回路板插口XT1：与多线板连线端子XT2：电源信号输入端子XT5：喇叭输出端子XT6：LCD背光输出端子S32：电子式开关LAS1-AY-11Y四、结构特征HST8009C通用火灾报警控制器整机结构见图4.1。箱体采用镀锌冷轧钢板喷塑制作。电池和电源分别安装在机箱的下部，主板、回路板和输入输出板采用三层安装方式，主板、输入输出板安装在机箱的底部，面板安装在二道门上，与主板和输入输出板之间采用多芯扁平电缆连接。回路板则直接插接在主板上。图4.1整机结构HST8009C安装尺寸见图4.2，出厂时包装箱中有一块安装板，安装用膨胀螺丝将安装板固定在结实的墙体上，再将机器挂在安装板上即可。图4.2安装尺寸图在箱体的左侧，有一带接地标记的接地螺栓。主板、面板、回路板、输入输出板接线端子分别见图4.3～4.74...
