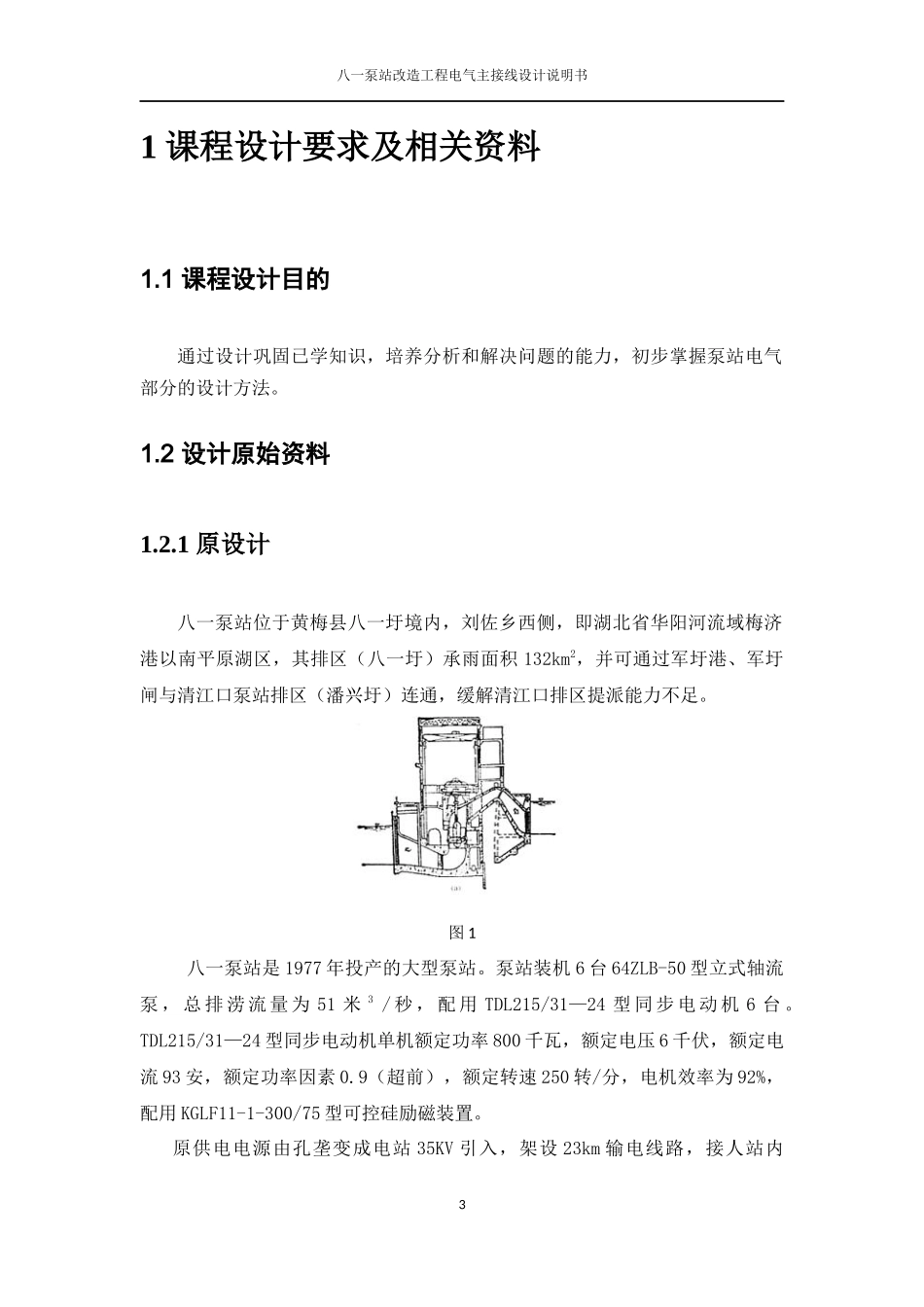

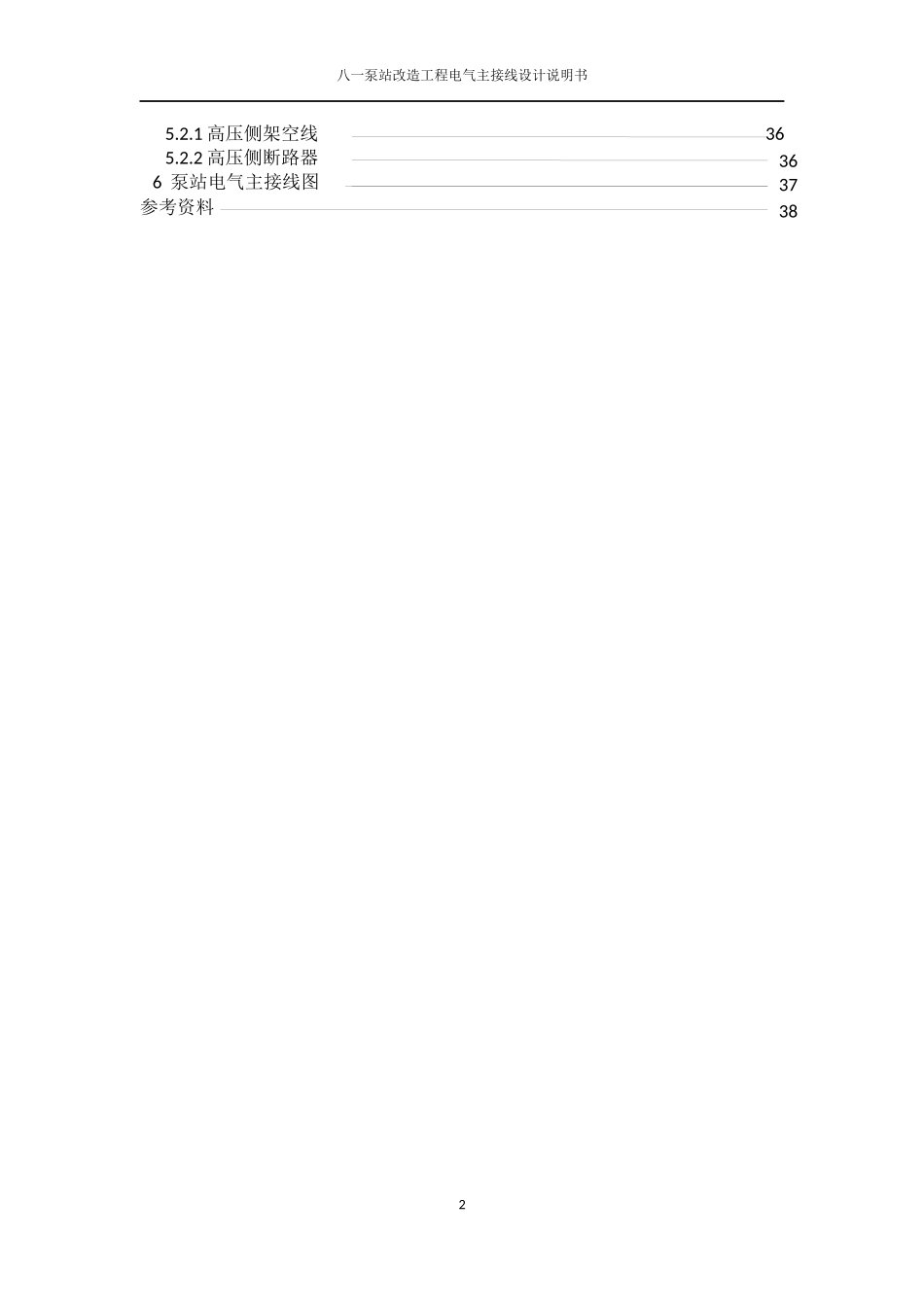

八一泵站改造工程电气主接线设计说明书目录1课程设计要求及相关资料1.1课程设计目的1.2设计原始资料1.2.1泵站电气负荷1.2.2目前更新改造的初步设计1.3设计要求1.4设计步骤1.5绘图和整理设计说明书2主接线设计2.1泵站负荷统计2.1.1主电动机的计算负荷2.1.2站用电负荷统计2.1.3选择站变2.1.4泵站总计算负荷2.2主接线方案的比较2.2.1主变的选择2.2.2接线方案设计2.2.3方案投资比较2.2.4供电导线的选择2.3主接线方案的确定3短路电流计算3.1分段母线间的开关闭合时短路电流计算3.1.1画等值电路图，选择短路点3.1.2元件参数计算3.1.3各短路点短路电流计算3.2分段母线间的开关断开时短路电流计算3.2.1画等值电路图，选择短路点3.2.2各短路点短路电流计算4主电动机的起动校验4.1电动机起动影响4.2电动机起动电压降要求4.3起动校验计算5电气设备选择5.16kV侧配电设备5.1.16kV侧开关柜5.1.26kV侧断路器5.1.3电力电缆5.1.46kV侧母线的选择5.1.56kV侧电压互感器的选择5.1.66kV侧电流互感器的选择5.2高压侧（35kV）配电设备133334555677781010121212131415161616161720202023232324242525252730323336八一泵站改造工程电气主接线设计说明书5.2.1高压侧架空线365.2.2高压侧断路器6泵站电气主接线图参考资料2363738八一泵站改造工程电气主接线设计说明书1课程设计要求及相关资料1.1课程设计目的通过设计巩固已学知识，培养分析和解决问题的能力，初步掌握泵站电气部分的设计方法。1.2设计原始资料1.2.1原设计八一泵站位于黄梅县八一圩境内，刘佐乡西侧，即湖北省华阳河流域梅济港以南平原湖区，其排区（八一圩）承雨面积132km2，并可通过军圩港、军圩闸与清江口泵站排区（潘兴圩）连通，缓解清江口排区提派能力不足。图1八一泵站是1977年投产的大型泵站。泵站装机6台64ZLB-50型立式轴流泵，总排涝流量为51米3/秒，配用TDL215/31—24型同步电动机6台。TDL215/31—24型同步电动机单机额定功率800千瓦，额定电压6千伏，额定电流93安，额定功率因素0.9（超前），额定转速250转/分，电机效率为92%，配用KGLF11-1-300/75型可控硅励磁装置。原供电电源由孔垄变成电站35KV引入，架设23km输电线路，接人站内3八一泵站改造工程电气主接线设计说明书35kv变电站，站内安装两台3150KVA35/6.3KV变压器供六台主机电源，两台160KVA35/0.4KV变压器和400KVA6.3/0.4KV变压器供泵站厂用电源；电气主接线为单母线扩大单元接线。两台主变压器高低压侧分别并接于各自的母线。站用电源接于6KV母线。1.2.2目前更新改造的初步设计（1）水泵机组选型根据本阶段复核的八一泵站扬程，流量等特征参数以及泵站30年运行情况来分析，原64LB-50型水泵的最高扬程不够，在泵站最高的净扬程8.71m工况下不能运行。参考类似工程经验(如黄冈市黄州区白潭湖泵站)，本次设计中在满足扬程，流量的前提下，水泵的选型进行优选，选出最适合本泵站的泵型。综合考虑，我们推荐16CJ-70型全调节轴流泵作为八一泵站更新改造的泵型。由于16CJ-70型水泵的最大轴功率达到859.43KW，因此原电机必须增容。考虑电机1.05到1.1的备有系数，拟将电机增容到1000KW。电机选用TDL1000-20/2150型立式同步电动机6台，其主要参数为：额定功率：1000kw额定转速：300r/min额定电压：6000v定子电流：113.7A效率：94%功率因数：0.9（超前）(2)供电系统改造根据《泵站设计规范》（GB/T50265-97），八一泵站更新改造的电气工程主要有：①供电电压：供电电压保持现35KV电压等级不变；②输电线路：采用35KV专用直配输电线路供电；③变电站；设专用变电站，采用站、变合一的供电管理模式；（3）站用电负荷统计站用负荷，主要是为排水服务的各辅机设备的负荷。包括站区生产生活等4八一泵站改造工程电气主接线设计说明书用电负荷。全站用电负荷统计见表1.1。站用电负荷统计表1.1序号项目数量单位容量总容量运行期间可能最大负荷备注1励磁装置6台15kw60kw60.0kw2轴流通风机18台4kw72kw48.0kw3整流电源1套15KVA15KVA5.0KVA4行车1套21+7.5+432.5kw05供水泵2台15kw30kw15.0kw6排水泵2台11kw22kw11.0kw7空压机1台7.5kw7.5kw7.5kw8真空泵1台37kw74kw37.0kw9检修闸门起吊装置1套17kw17kw...
