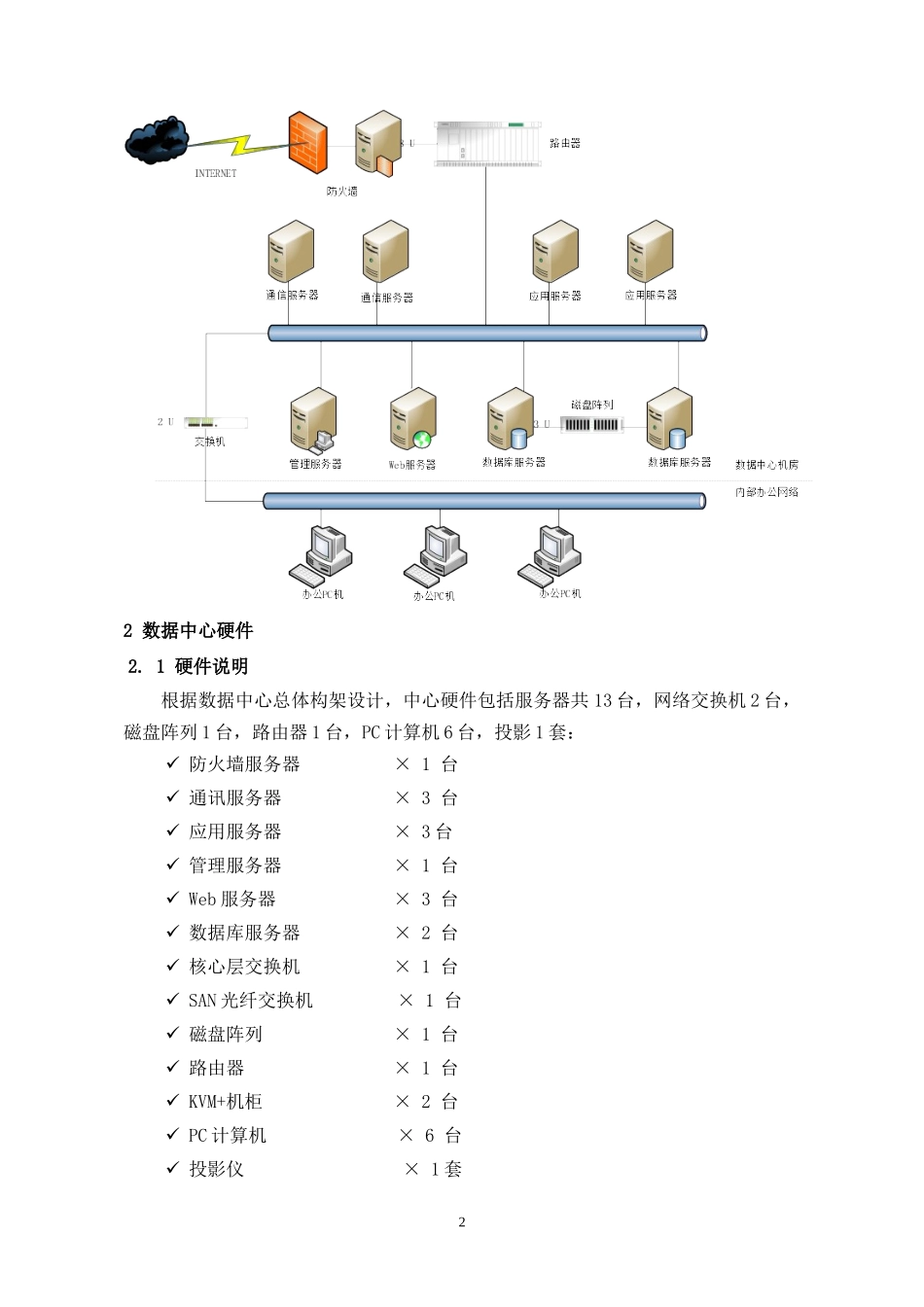

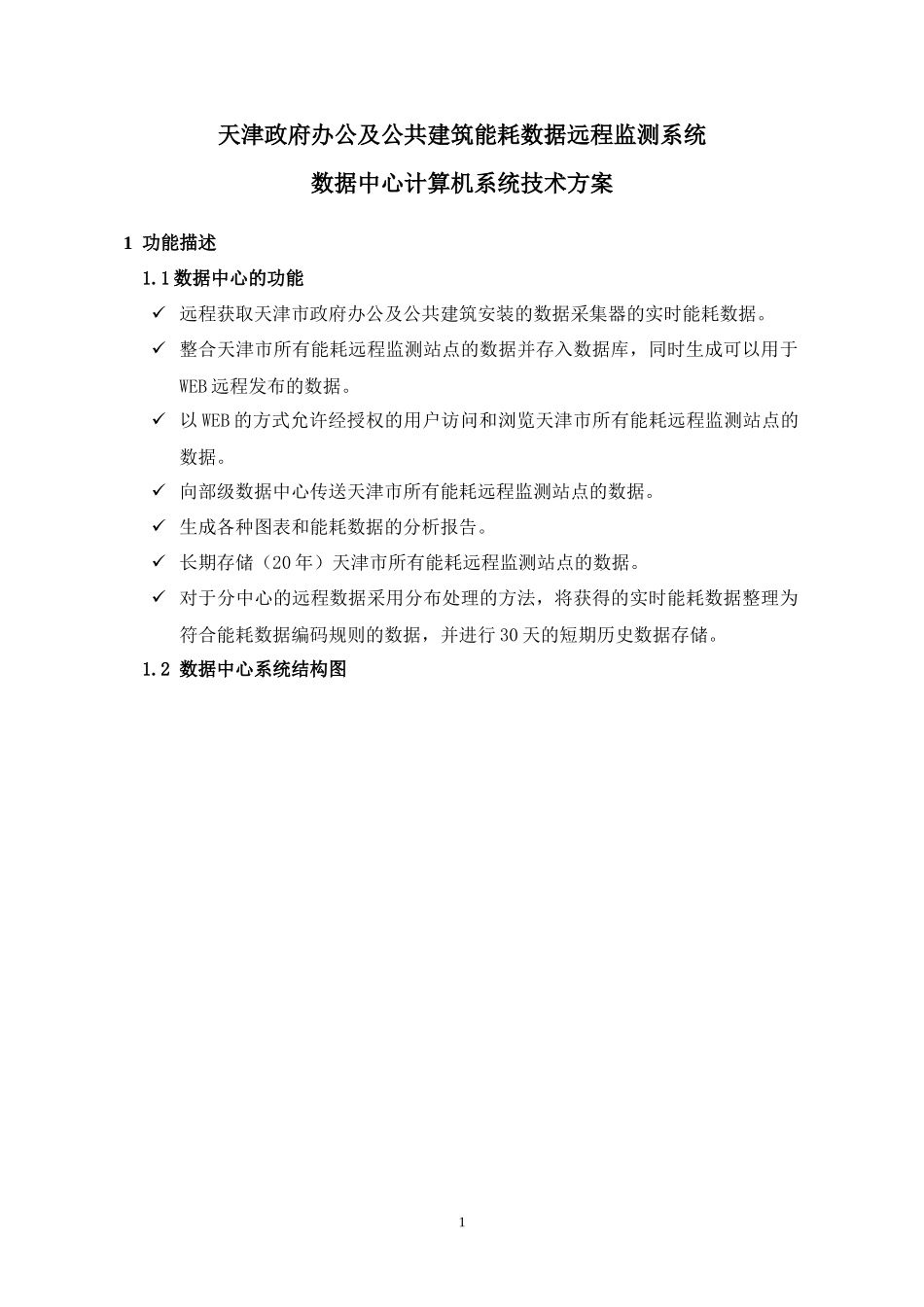

天津政府办公及公共建筑能耗数据远程监测系统数据中心计算机系统技术方案1功能描述1.1数据中心的功能远程获取天津市政府办公及公共建筑安装的数据采集器的实时能耗数据。整合天津市所有能耗远程监测站点的数据并存入数据库，同时生成可以用于WEB远程发布的数据。以WEB的方式允许经授权的用户访问和浏览天津市所有能耗远程监测站点的数据。向部级数据中心传送天津市所有能耗远程监测站点的数据。生成各种图表和能耗数据的分析报告。长期存储（20年）天津市所有能耗远程监测站点的数据。对于分中心的远程数据采用分布处理的方法，将获得的实时能耗数据整理为符合能耗数据编码规则的数据，并进行30天的短期历史数据存储。1.2数据中心系统结构图12数据中心硬件2.1硬件说明根据数据中心总体构架设计，中心硬件包括服务器共13台，网络交换机2台，磁盘阵列1台，路由器1台，PC计算机6台，投影1套：防火墙服务器×1台通讯服务器×3台应用服务器×3台管理服务器×1台Web服务器×3台数据库服务器×2台核心层交换机×1台SAN光纤交换机×1台磁盘阵列×1台路由器×1台KVM+机柜×2台PC计算机×6台投影仪×1套22.2硬件配置列表序号分部分项单位数量配置1服务器（汇总）台131.1通信服务器台3处理器:2颗双核英特尔至强处理器51603.0GHz，1333MHz前端总线，4MB二级高速缓存内存:8GBECCFBD全缓冲内存，支持高级容错硬盘:3块300GB15K转SAS热插拔硬盘，最大支持6块450GBSAS热插拔硬盘光驱:8XDVD-ROM网卡：集成双接口10/100/1000M服务器网卡远程管理:配备实现基于硬件的远程管理卡电源:750W热插拔双冗余电源1.2web服务器（集群）台3同上1.4防火墙服务器台1同上1.5管理服务器台1同上1.6应用服务器台3同上1.7数据库服务器台2CPU：配置2个Intel至强双核5150Processors(2.67GHz,1333FSB)，最多支持2路CPU；内存：8GBPC2-5300FullyBufferedDIMMs(DDR2-667)，支持高级容错；硬盘：2块146GSAS15K3.5",最大支持6块450GBSAS热插拔硬盘（镜像操作系统）；操作系统：正版WindowsStorageServer2003Release2,StandardEdition；光驱：8XDVD+R/RW；网卡：集成双接口10/100/1000M服务器网卡；HBA卡：QLE24604Gbps光纤PCI-EAttach,光学HBA卡；远程管理:配备实现基于硬件的远程管3理卡；2核心交换机个1核心交换机电源模块冗余配置标准机架式设备传输速率：10Mbps/100Mbps/1000Mbps网络标准：IEEE802.1Q、IEEE802.1D、IEEE802.1w、IEEE802.1s、IEEE802.3x、IEEE802.1X端口数量：>=52传输模式：全双工交换方式：存储-转发背板带宽：>=176GbpsVLAN支持：支持模块化插槽数：2332口光纤交换机个1提供32光纤通道接口电源模块冗余配置标准机架式设备含模块及光纤线缆。支持IEEE802.3、IEEE802.3u、IEEE802.3x等标准。所有端口的传输速率可达4Gbps。每个端口根据连接设备或交换机容量，自动协调为4,、2、或1Gbps，全双工。以4个端口为一个增加单元，形成8、12、16等通用端口（E、F和FL）。支持WindowsServer2003R2及以上版本。支持QoS，支持广播风暴控制，提供管理软件，支持本地管理。5磁盘阵列个1磁盘阵列4个光纤接口硬盘总容量达到4T(存储20年数据)完全支持SAN结构网络支持WindowsServer2003R2支持第三方光纤交换机。最大存储容量60TB高速缓存2GBRAID支持RAIDADG(高级数据保护)；RAID5(分布式数据保护)；RAID1+0(条带化和镜像);RAID0(条带化)；内置硬盘接口支持SATA,SAS；存储管理:配置通道管理软件，支持故障接管和多通道负载均衡46KVM+机柜个242U标准机柜,16口KVM，17寸LCD，键盘，鼠标。7硬件防火墙台1千兆硬件防火墙，用户数不限。标准19英寸1U设备，内部存储介质采用Flash，内部处理器为MIPS。包过滤、VPN、抗DOS攻击、内置式入侵检测、网络吞吐量为200M以上、并发数20万以上。8路由器台1局域网接口：2个千兆电口包转发率：不低于180－200Kpps；Qos支持：支持VPN支持：支持扩展模块：>=4处理器：RISC新一代处理器(533MHz)内存：1G网管软件：网络管理，本地管理，用户接入管理。9PC计算机台6主频3.0G,内存2G，250G硬盘，19寸LCD,支持千兆以太网。10投影仪台1分辨率为1024X768，亮度不...
