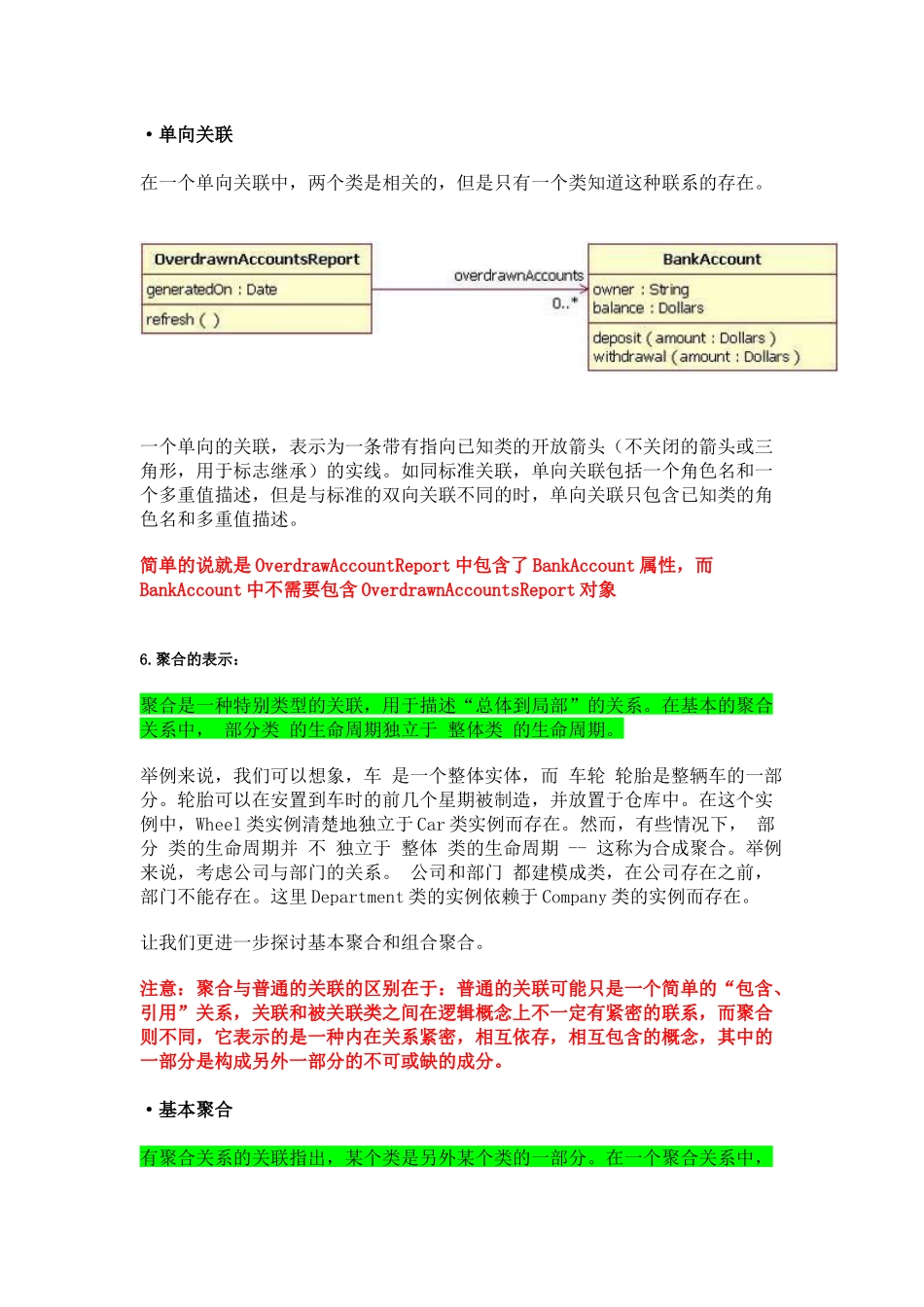

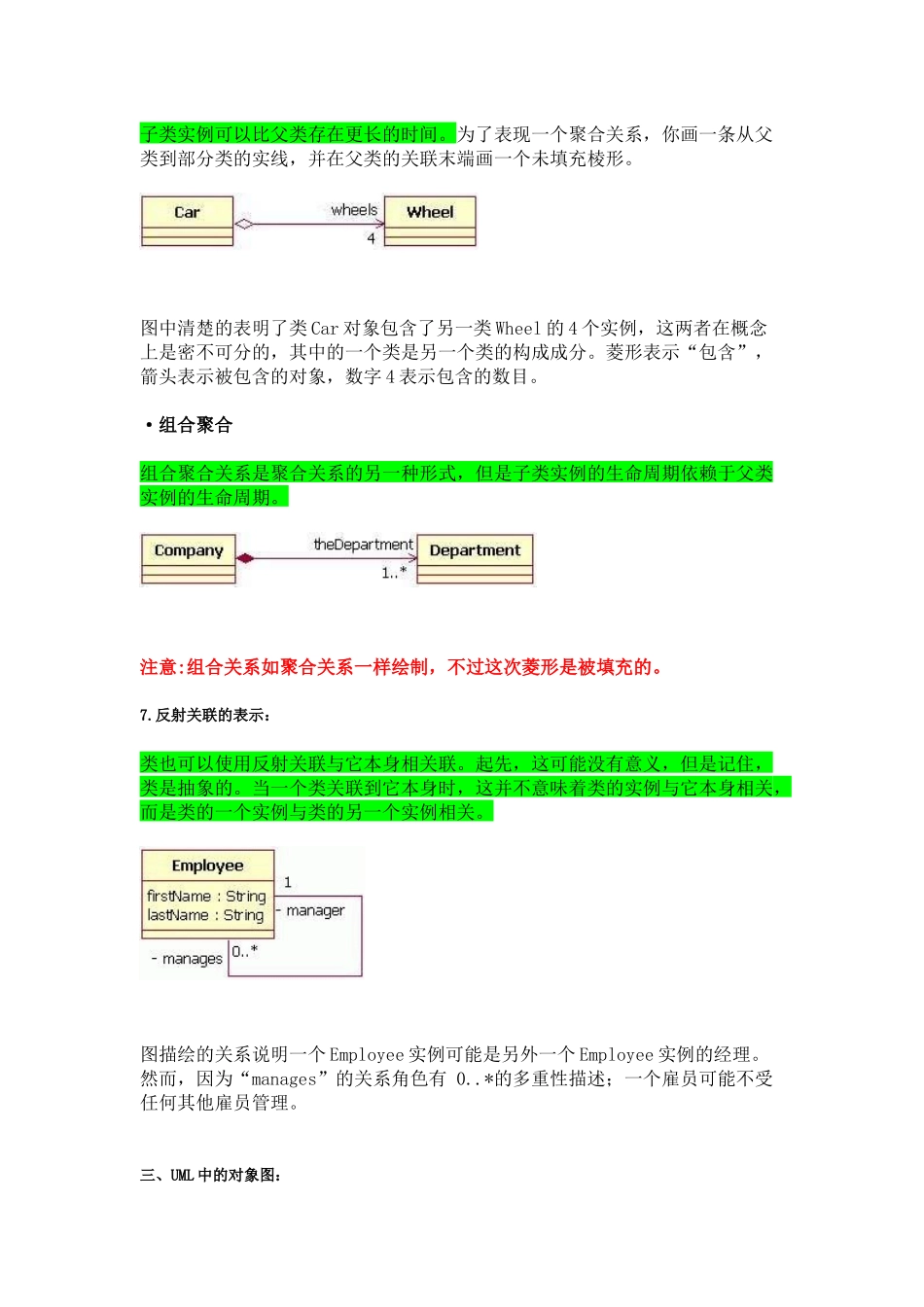

·单向关联在一个单向关联中，两个类是相关的，但是只有一个类知道这种联系的存在。一个单向的关联，表示为一条带有指向已知类的开放箭头（不关闭的箭头或三角形，用于标志继承）的实线。如同标准关联，单向关联包括一个角色名和一个多重值描述，但是与标准的双向关联不同的时，单向关联只包含已知类的角色名和多重值描述。简单的说就是OverdrawAccountReport中包含了BankAccount属性，而BankAccount中不需要包含OverdrawnAccountsReport对象6.聚合的表示：聚合是一种特别类型的关联，用于描述“总体到局部”的关系。在基本的聚合关系中，部分类的生命周期独立于整体类的生命周期。举例来说，我们可以想象，车是一个整体实体，而车轮轮胎是整辆车的一部分。轮胎可以在安置到车时的前几个星期被制造，并放置于仓库中。在这个实例中，Wheel类实例清楚地独立于Car类实例而存在。然而，有些情况下，部分类的生命周期并不独立于整体类的生命周期--这称为合成聚合。举例来说，考虑公司与部门的关系。公司和部门都建模成类，在公司存在之前，部门不能存在。这里Department类的实例依赖于Company类的实例而存在。让我们更进一步探讨基本聚合和组合聚合。注意：聚合与普通的关联的区别在于：普通的关联可能只是一个简单的“包含、引用”关系，关联和被关联类之间在逻辑概念上不一定有紧密的联系，而聚合则不同，它表示的是一种内在关系紧密，相互依存，相互包含的概念，其中的一部分是构成另外一部分的不可或缺的成分。·基本聚合有聚合关系的关联指出，某个类是另外某个类的一部分。在一个聚合关系中，子类实例可以比父类存在更长的时间。为了表现一个聚合关系，你画一条从父类到部分类的实线，并在父类的关联末端画一个未填充棱形。图中清楚的表明了类Car对象包含了另一类Wheel的4个实例，这两者在概念上是密不可分的，其中的一个类是另一个类的构成成分。菱形表示“包含”，箭头表示被包含的对象，数字4表示包含的数目。·组合聚合组合聚合关系是聚合关系的另一种形式，但是子类实例的生命周期依赖于父类实例的生命周期。注意:组合关系如聚合关系一样绘制，不过这次菱形是被填充的。7.反射关联的表示：类也可以使用反射关联与它本身相关联。起先，这可能没有意义，但是记住，类是抽象的。当一个类关联到它本身时，这并不意味着类的实例与它本身相关，而是类的一个实例与类的另一个实例相关。图描绘的关系说明一个Employee实例可能是另外一个Employee实例的经理。然而，因为“manages”的关系角色有0..*的多重性描述；一个雇员可能不受任何其他雇员管理。三、UML中的对象图：实例的记号和类一样，但是取代顶端区域中仅有的类名，它的名字是经过拼接的:InstanceName:ClassName如Donald:Person因为显示实例的目的是显示值得注意的或相关的信息，没必要在你的模型中包含整个实体属性及操作。相反地，仅仅显示感兴趣的属性及其值是完全恰当的。UML2也允许在实体层的关系/关联建模。绘制关联与一般的类关系的规则一样，除了在建模关联时有一个附加的要求。附加的限制是，关联关系必须与类图的关系相一致，而且关联的角色名字也必须与类图相一致。四、UML中的角色图：建模类的实例有时比期望的更为详细。有时，你可能仅仅想要在一个较多的一般层次做类关系的模型。在这种情况下，你应该使用角色记号。角色记号类似于实例记号。为了建立类的角色模型，你画一个方格，并在内部放置类的角色名及类名，作为实体记号，但是在这情况你不能加下划线。注意：角色图和对象图的一个明显区别就是：对象图每个对象名称下面都加了下划线，而角色图没有以下是：序列图序列图主要用于按照交互发生的一系列顺序，显示对象之间的这些交互。很象类图，开发者一般认为序列图只对他们有意义。然而，一个组织的业务人员会发现，序列图显示不同的业务对象如何交互，对于交流当前业务如何进行很有用。除记录组织的当前事件外，一个业务级的序列图能被当作一个需求文件使用，为实现一个未来系统传递需求。在项目的需求阶段，分析师能通过提供一个更加正式层次的表达，把用例带入下一层次。那种情况下，用例常常被细化为一...
