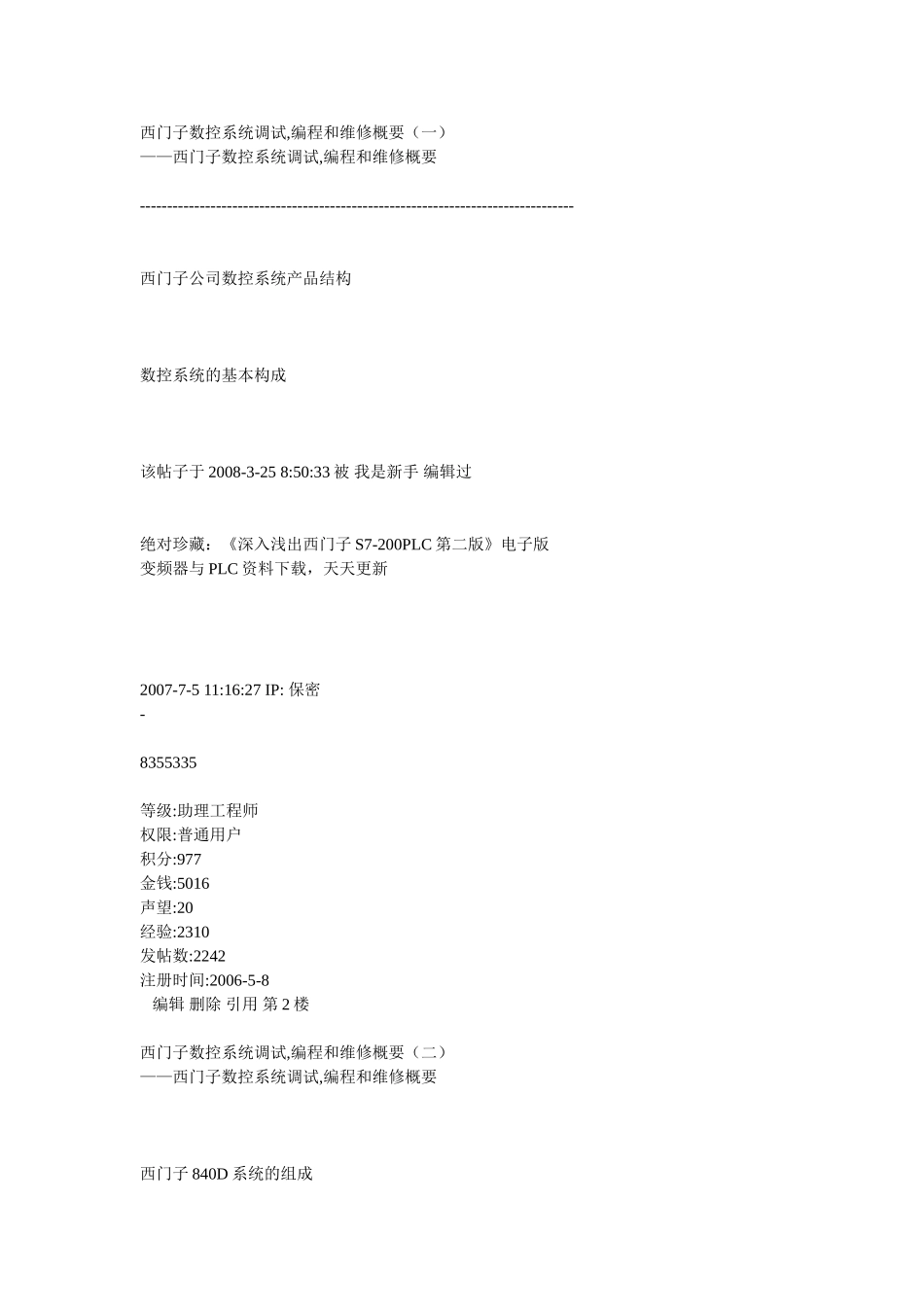

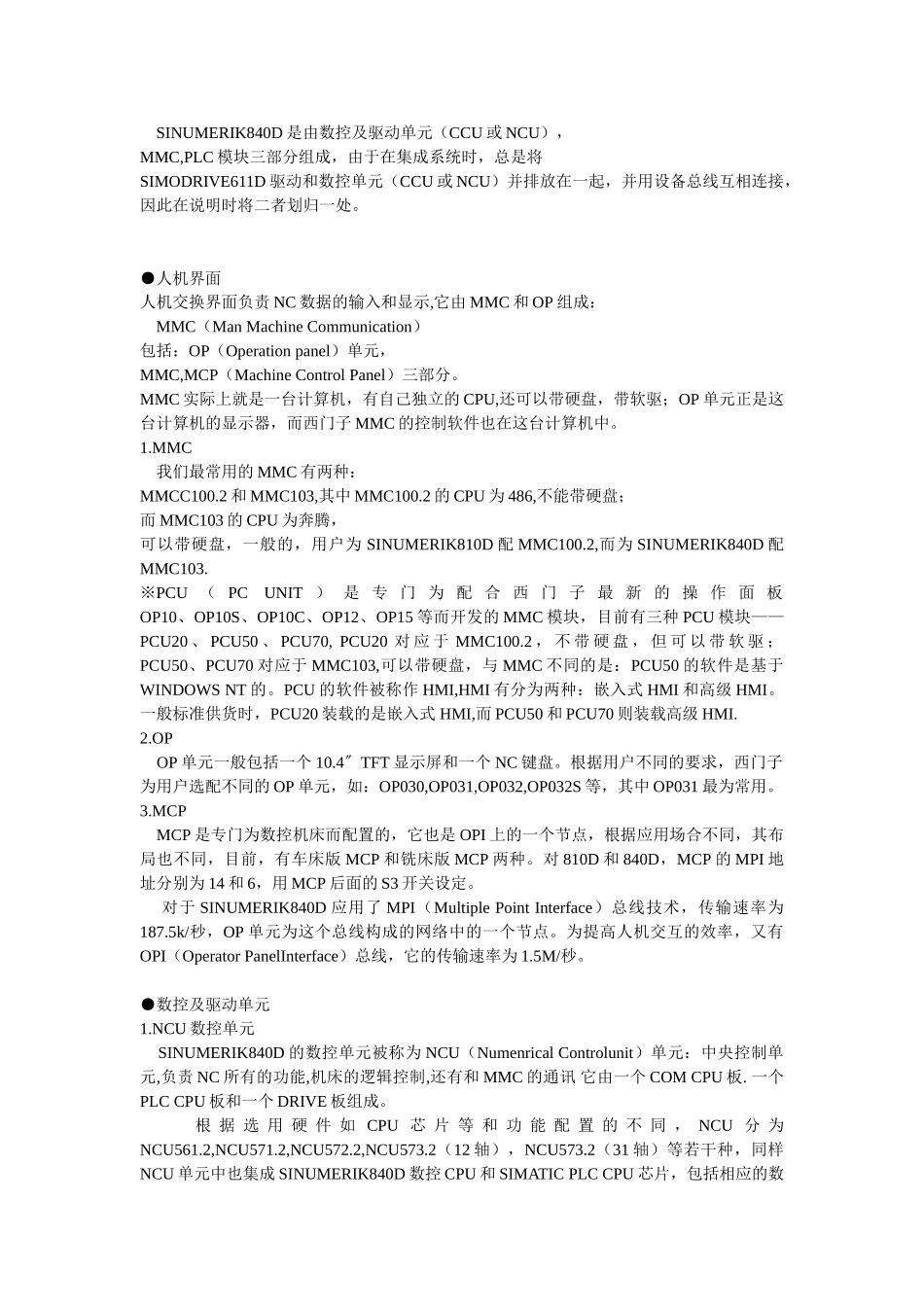

西门子数控系统调试,编程和维修概要（一）——西门子数控系统调试,编程和维修概要--------------------------------------------------------------------------------西门子公司数控系统产品结构数控系统的基本构成该帖子于2008-3-258:50:33被我是新手编辑过绝对珍藏：《深入浅出西门子S7-200PLC第二版》电子版变频器与PLC资料下载，天天更新2007-7-511:16:27IP:保密-8355335等级:助理工程师权限:普通用户积分:977金钱:5016声望:20经验:2310发帖数:2242注册时间:2006-5-8编辑删除引用第2楼西门子数控系统调试,编程和维修概要（二）——西门子数控系统调试,编程和维修概要西门子840D系统的组成SINUMERIK840D是由数控及驱动单元（CCU或NCU），MMC,PLC模块三部分组成，由于在集成系统时，总是将SIMODRIVE611D驱动和数控单元（CCU或NCU）并排放在一起，并用设备总线互相连接，因此在说明时将二者划归一处。●人机界面人机交换界面负责NC数据的输入和显示,它由MMC和OP组成：MMC（ManMachineCommunication）包括：OP（Operationpanel）单元，MMC,MCP（MachineControlPanel）三部分。MMC实际上就是一台计算机，有自己独立的CPU,还可以带硬盘，带软驱；OP单元正是这台计算机的显示器，而西门子MMC的控制软件也在这台计算机中。1.MMC我们最常用的MMC有两种：MMCC100.2和MMC103,其中MMC100.2的CPU为486,不能带硬盘；而MMC103的CPU为奔腾，可以带硬盘，一般的，用户为SINUMERIK810D配MMC100.2,而为SINUMERIK840D配MMC103.※PCU（PCUNIT）是专门为配合西门子最新的操作面板OP10、OP10S、OP10C、OP12、OP15等而开发的MMC模块，目前有三种PCU模块——PCU20、PCU50、PCU70,PCU20对应于MMC100.2，不带硬盘，但可以带软驱；PCU50、PCU70对应于MMC103,可以带硬盘，与MMC不同的是：PCU50的软件是基于WINDOWSNT的。PCU的软件被称作HMI,HMI有分为两种：嵌入式HMI和高级HMI。一般标准供货时，PCU20装载的是嵌入式HMI,而PCU50和PCU70则装载高级HMI.2.OPOP单元一般包括一个10.4〞TFT显示屏和一个NC键盘。根据用户不同的要求，西门子为用户选配不同的OP单元，如：OP030,OP031,OP032,OP032S等，其中OP031最为常用。3.MCPMCP是专门为数控机床而配置的，它也是OPI上的一个节点，根据应用场合不同，其布局也不同，目前，有车床版MCP和铣床版MCP两种。对810D和840D，MCP的MPI地址分别为14和6，用MCP后面的S3开关设定。对于SINUMERIK840D应用了MPI（MultiplePointInterface）总线技术，传输速率为187.5k/秒，OP单元为这个总线构成的网络中的一个节点。为提高人机交互的效率，又有OPI（OperatorPanelInterface）总线，它的传输速率为1.5M/秒。●数控及驱动单元1.NCU数控单元SINUMERIK840D的数控单元被称为NCU（NumenricalControlunit）单元：中央控制单元,负责NC所有的功能,机床的逻辑控制,还有和MMC的通讯它由一个COMCPU板.一个PLCCPU板和一个DRIVE板组成。根据选用硬件如CPU芯片等和功能配置的不同，NCU分为NCU561.2,NCU571.2,NCU572.2,NCU573.2（12轴），NCU573.2（31轴）等若干种，同样NCU单元中也集成SINUMERIK840D数控CPU和SIMATICPLCCPU芯片，包括相应的数控软件和PLC控制软件，并且带有MPI或Profibus借口，RS232借口，手轮及测量接口，PCMCIA卡插槽等，所不同的是NCU单元很薄，所有的驱动模块均排列在其右侧。2．数字驱动数字伺服：运动控制的执行部分,由611D伺服驱动和1FT6（1FK6）电机组成SINUMERIK840D配置的驱动一般都采用SIMODRIVE611D.它包括两部分：电源模块+驱动模块（功率模块）。电源模块：主要为NC和给驱动装置提供控制和动力电源，产生母线电压，同时监测电源和模块状态。根据容量不同，凡小于15KW均不带馈入装置，极为U/E电源模块；凡大于15KW均需带馈入装置，记为I/RF电源模块，通过模块上的订货号或标记可识别。611D数字驱动:是新一代数字控制总线驱动的交流驱动，它分为双轴模块和单轴模块两种，相应的进给伺服电机可采用1FT6或者1FK6系列，编码器信号为1Vpp正弦波，可实现全闭环控制。主轴伺服电机为1PH7系列。●PLC模块SINUMERIK810D/840D系统的PLC部分使用的是西门子SIMATICS7-300的软...
