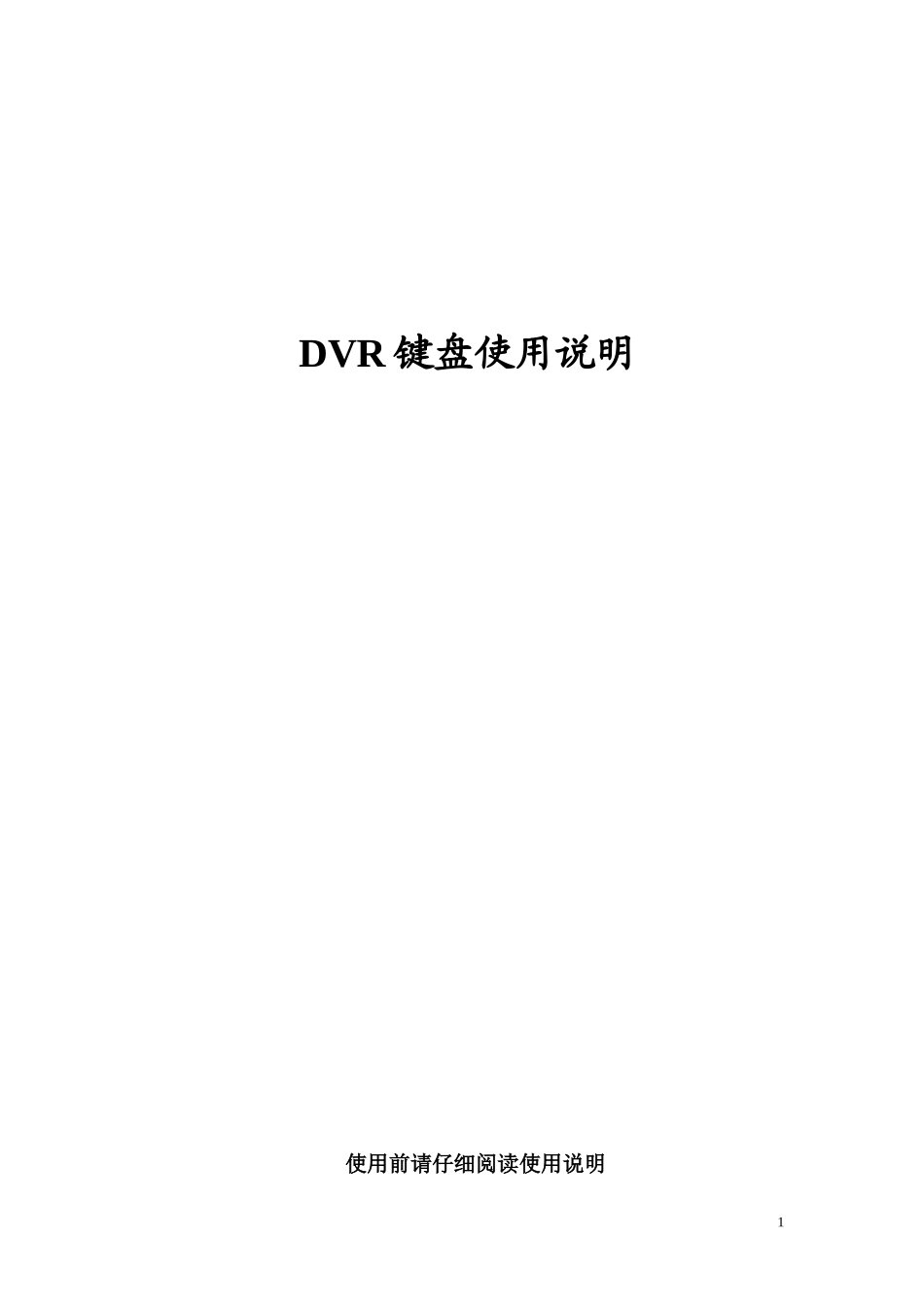

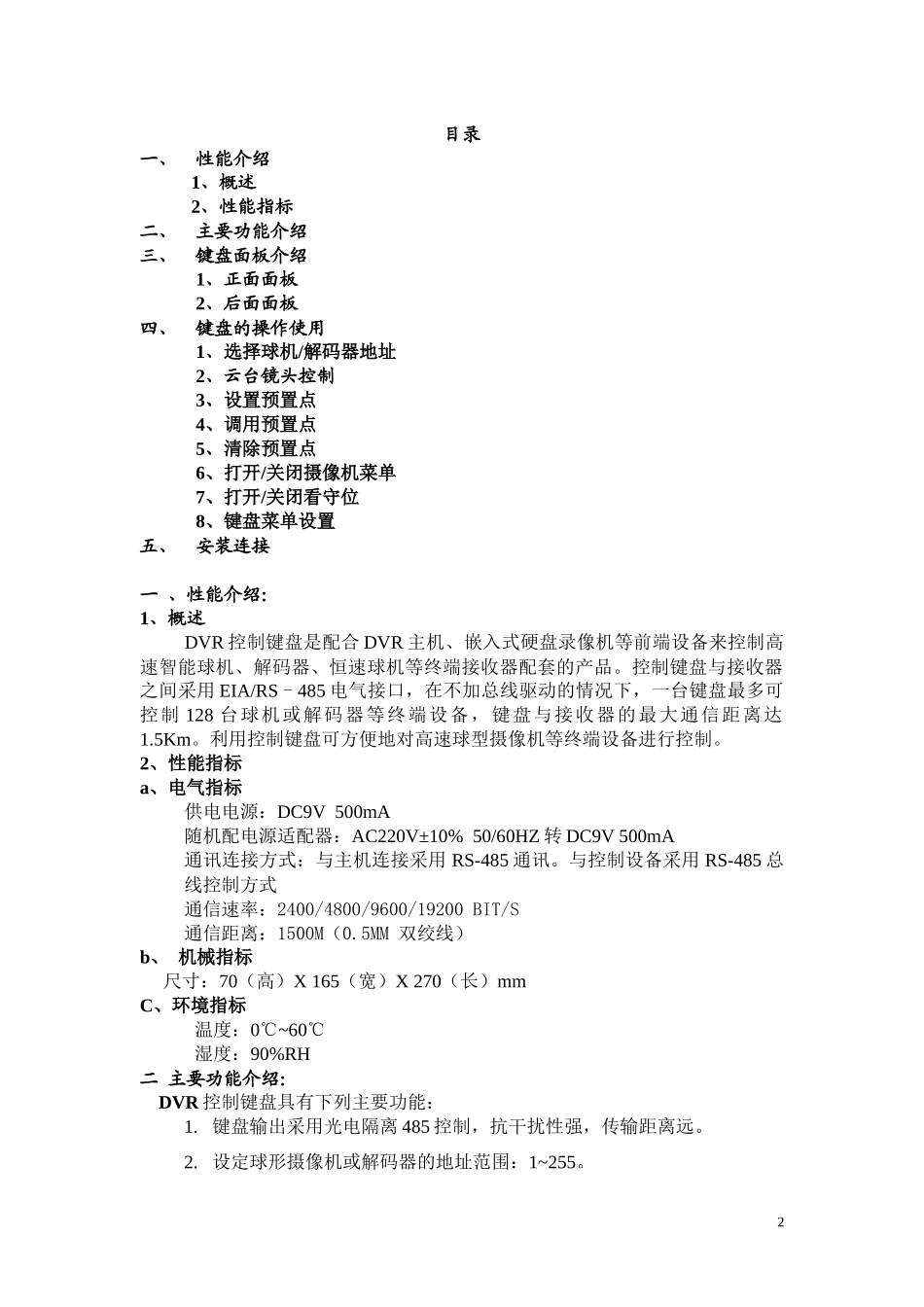

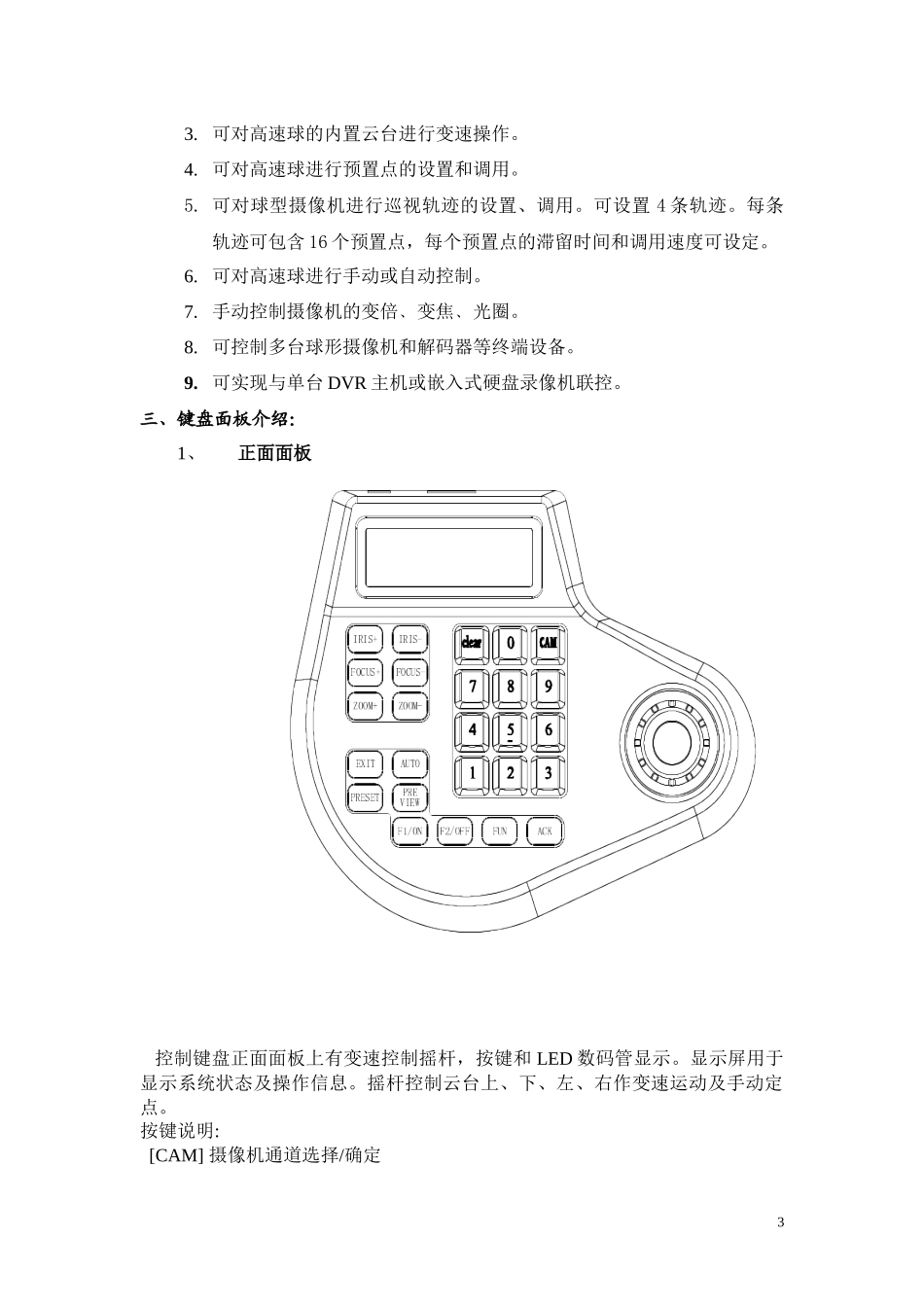

DVR键盘使用说明使用前请仔细阅读使用说明1目录一、性能介绍1、概述2、性能指标二、主要功能介绍三、键盘面板介绍1、正面面板2、后面面板四、键盘的操作使用1、选择球机/解码器地址2、云台镜头控制3、设置预置点4、调用预置点5、清除预置点6、打开/关闭摄像机菜单7、打开/关闭看守位8、键盘菜单设置五、安装连接一、性能介绍：1、概述DVR控制键盘是配合DVR主机、嵌入式硬盘录像机等前端设备来控制高速智能球机、解码器、恒速球机等终端接收器配套的产品。控制键盘与接收器之间采用EIA/RS-485电气接口，在不加总线驱动的情况下，一台键盘最多可控制128台球机或解码器等终端设备，键盘与接收器的最大通信距离达1.5Km。利用控制键盘可方便地对高速球型摄像机等终端设备进行控制。2、性能指标a、电气指标供电电源：DC9V500mA随机配电源适配器：AC220V±10%50/60HZ转DC9V500mA通讯连接方式：与主机连接采用RS-485通讯。与控制设备采用RS-485总线控制方式通信速率：2400/4800/9600/19200BIT/S通信距离：1500M（0.5MM双绞线）b、机械指标尺寸：70（高）X165（宽）X270（长）mmC、环境指标温度：0℃~60℃湿度：90%RH二主要功能介绍：DVR控制键盘具有下列主要功能：1.键盘输出采用光电隔离485控制，抗干扰性强，传输距离远。2.设定球形摄像机或解码器的地址范围：1~255。23.可对高速球的内置云台进行变速操作。4.可对高速球进行预置点的设置和调用。5.可对球型摄像机进行巡视轨迹的设置、调用。可设置4条轨迹。每条轨迹可包含16个预置点，每个预置点的滞留时间和调用速度可设定。6.可对高速球进行手动或自动控制。7.手动控制摄像机的变倍﹑变焦﹑光圈。8.可控制多台球形摄像机和解码器等终端设备。9.可实现与单台DVR主机或嵌入式硬盘录像机联控。三、键盘面板介绍：1、正面面板控制键盘正面面板上有变速控制摇杆，按键和LED数码管显示。显示屏用于显示系统状态及操作信息。摇杆控制云台上、下、左、右作变速运动及手动定点。按键说明:[CAM]摄像机通道选择/确定3[PRESET]预置点设置[PREVIEW]预置点调用[0]—[9]数字键[CLEAR]/[CLEAR]清除键[AUTO]云台自动水平扫描控制（ON/OFF）[F1/ON]辅助开关开[F2/OFF]辅助开关关[IRIS+]镜头光圈大[IRIS-]镜头光圈小[ZOOM+]镜头焦距短[ZOOM-]镜头焦距长[FOCUS+]镜头聚焦远[ZOOM-]镜头聚焦近[FUN]功能键[ACK]确认键[EXIT]退出键2．后面面板单机键盘后面板图电源输入端：由此端联接外部稳压电源输入DC9V直流电压。通信口:RS-485输出接口联接解码器RS-485接口，RS485输入接口联接DVR4主机或嵌入式硬盘录像机控制接口。四、键盘的操作使用1、选择球机/解码器地址：N[CAM]显示：在LCD的显示屏的CAM区会显示新的N值说明：N---摄像机号，范围：1~255功能：选择待控制的摄像机地址，当N值与球机/解码器地址匹配时，球机/解码器将接受控制2、云台镜头控制2．1镜头变焦全景图像：[ZOOM+]2．2头变焦特写图像：[ZOOM-]2．3调整镜头聚焦远：[FOCUS+]2．4调整镜头聚焦近：[FOCUS-]2．5镜头光圈开：[IRIS+]2．6镜头光圈关：[IRIS-]2．7自动开/关：[AUTO]循环按键2．8雨刷启动/停止：按数字键1再按F1/ON键启动，按数字键1再按F2/OFF键停止2．9灯光打开/关闭：按数字键2再按F1/ON键打开，按数字键2再按F2/OFF键关闭。2．10变速摇杆操作可随意控制云台的旋转/俯仰的方向、速度。旋转/俯仰的速度是依据操作摇杆的角度而决定的，通过改变摇杆的倾斜角度大小可以均匀调整转速。显示：在LCD的DATA显示区会显示上述操作的信息3、设置预置点：N[PRESET]显示：在LCD的显示屏的DATA区会显示“PRESET”信息说明：N---预置点号，范围：1~255功能：存储当前的位置，并将该位置作为第N号位置4、调用预置点：N[PREVIEW]显示：在LCD的显示屏的DATA区会显示“PREVIEW”信息说明：N---预置点号，范围：1~255功能：将摄像机转到N号预置点的位置5、清除预置点：N[PREVIEW]显示：在LCD的显示屏的DATA区会显示“DELPRE”信息说明：N---预置点号，范围：1~255功能：将储存的第N号预置点删除51)SpeedDomeGroupSetup1.0SpeedDomeNo.1GroupNo.11.0SpeedDomeNo.3GroupNo.21.1AddpositionPositionNo.:16...
