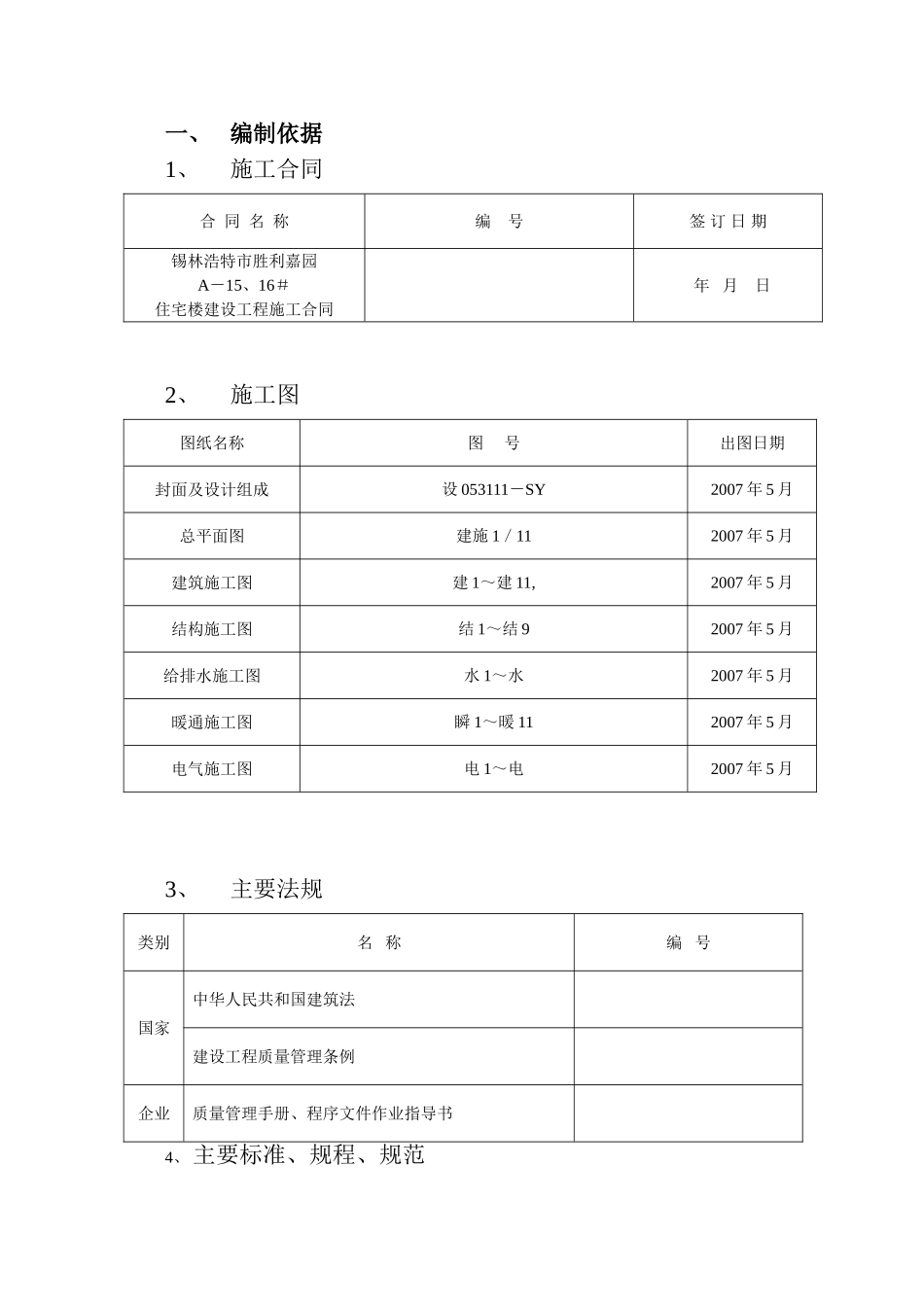

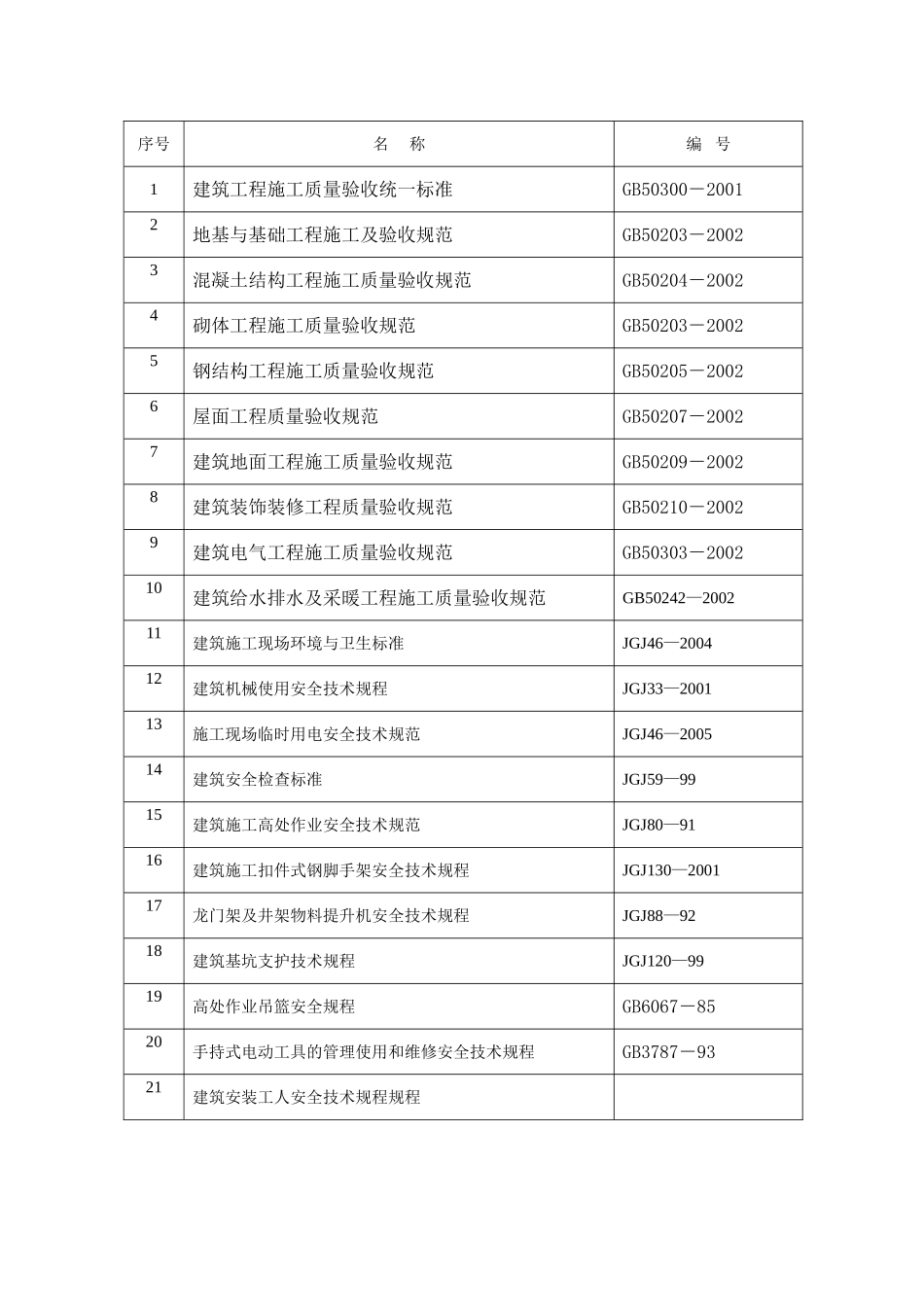

一、编制依据1、施工合同合同名称编号签订日期锡林浩特市胜利嘉园A－15、16＃住宅楼建设工程施工合同年月日2、施工图图纸名称图号出图日期封面及设计组成设053111－SY2007年5月总平面图建施1／112007年5月建筑施工图建1～建11,2007年5月结构施工图结1～结92007年5月给排水施工图水1～水2007年5月暖通施工图瞬1～暖112007年5月电气施工图电1～电2007年5月3、主要法规类别名称编号国家中华人民共和国建筑法建设工程质量管理条例企业质量管理手册、程序文件作业指导书4、主要标准、规程、规范序号名称编号1建筑工程施工质量验收统一标准GB50300－20012地基与基础工程施工及验收规范GB50203－20023混凝土结构工程施工质量验收规范GB50204－20024砌体工程施工质量验收规范GB50203－20025钢结构工程施工质量验收规范GB50205－20026屋面工程质量验收规范GB50207－20027建筑地面工程施工质量验收规范GB50209－20028建筑装饰装修工程质量验收规范GB50210－20029建筑电气工程施工质量验收规范GB50303－200210建筑给水排水及采暖工程施工质量验收规范GB50242—200211建筑施工现场环境与卫生标准JGJ46—200412建筑机械使用安全技术规程JGJ33—200113施工现场临时用电安全技术规范JGJ46—200514建筑安全检查标准JGJ59—9915建筑施工高处作业安全技术规范JGJ80—9116建筑施工扣件式钢脚手架安全技术规程JGJ130—200117龙门架及井架物料提升机安全技术规程JGJ88—9218建筑基坑支护技术规程JGJ120—9919高处作业吊篮安全规程GB6067－8520手持式电动工具的管理使用和维修安全技术规程GB3787－9321建筑安装工人安全技术规程规程5、主要图集类别名称编号105系列建筑标准图集DBJT03－22－20052内蒙古自治区建筑节能推荐图集NMT2004－013内蒙古自治区建筑节能推荐图集NMT2005－014砼结构施工图平面表示方法03G101－15砼结构施工图平面表示方法03G101－26砼结构施工图平面表示方法04G101－37建筑物抗震构造图03G329－1二、概况1、工程概况工程名称胜利嘉园A－10＃住宅楼地理位置锡林浩特市锡湖世家北侧建设单位神华北电胜利能源有限公司设计单位锡盟建筑勘察规划设计院勘察单位锡盟建筑勘察规划设计院监理单位内蒙古益泰工程监理有限责任公司监督单位锡盟建设工程质量监督站施工承包单位锡盟建筑安装有限责任公司施工单位锡盟建筑安装有限责任公司神华北电胜利嘉园项目部合同范围招投标文件、施工图中全部合同质量目标合格（分部工程优良率达60％以上）2、建筑设计概况建筑面积3846.24m结构类型砖混建筑类别三类地上层数6层檐口高度17.7m基础埋深2.4m地下层数首层层高2.7m标准层层高3.0m建筑物总高度19.8m轴网尺寸54.1×11.4m节能设计370mm厚外墙做70mm厚挤塑板保温，阳台外墙做60厚挤塑板保温外装修水泥砂浆抹灰刷外墙涂料及面砖内装修地面：室内为焦碴垫层，楼梯间为花岗岩石板地面内墙面：基层混合砂浆抹灰天棚：基层混合砂浆抹灰门窗单元门为可视对讲防盗门，进户门为防盗门，外墙窗均为单框双玻塑钢窗屋面坡屋顶瓦屋面（120厚聚苯板保温高分子卷材防水）3、结构设计概况部位结构参数基础条形毛石基础，M7.5水泥砂浆MU30毛石砌筑外墙370mm厚、砖采用MU10等级砖；砌筑砂浆：地面以下M10水砂、1～2层M10混砂、3层以上M5混砂内墙240mm厚、砖采用MU10等级砖；砌筑砂浆：地面以下M10水砂、1～2层M10混砂、3层以上M5混砂现浇板板厚120mm、砼强度等级C20圈梁断面240mm×180mm、砼强度等级C20构造柱断面尺寸240mm×240mm、砼强度等级C204、专业设计概况设计系统做法要求上水PP－R给水塑料管、热熔连接，管径小于50mm的采用截止阀、大于50mm的采用手动对夹蝶阀下水地上部分采用塑料PVC－U螺旋管、连接方式为粘结；地下部分采用排水铸铁管采暖采用热水采暖系统，每户为一独立采暖系统，供回水管埋地敷设照明管线穿墙板暗敷设、灯具用户自理通讯管线穿墙板暗敷设三、施工组织部署及管理目标1、施工组织管理（1）实行项目法管理，成立项目经理部，项目经理部由项目经理、项目工程师及技术员、施工员、安全员、质检员、核算员组成项目管理机构，项目经理负责施工全面管理工作，项目工程师主要负责施工技术、质量、...
