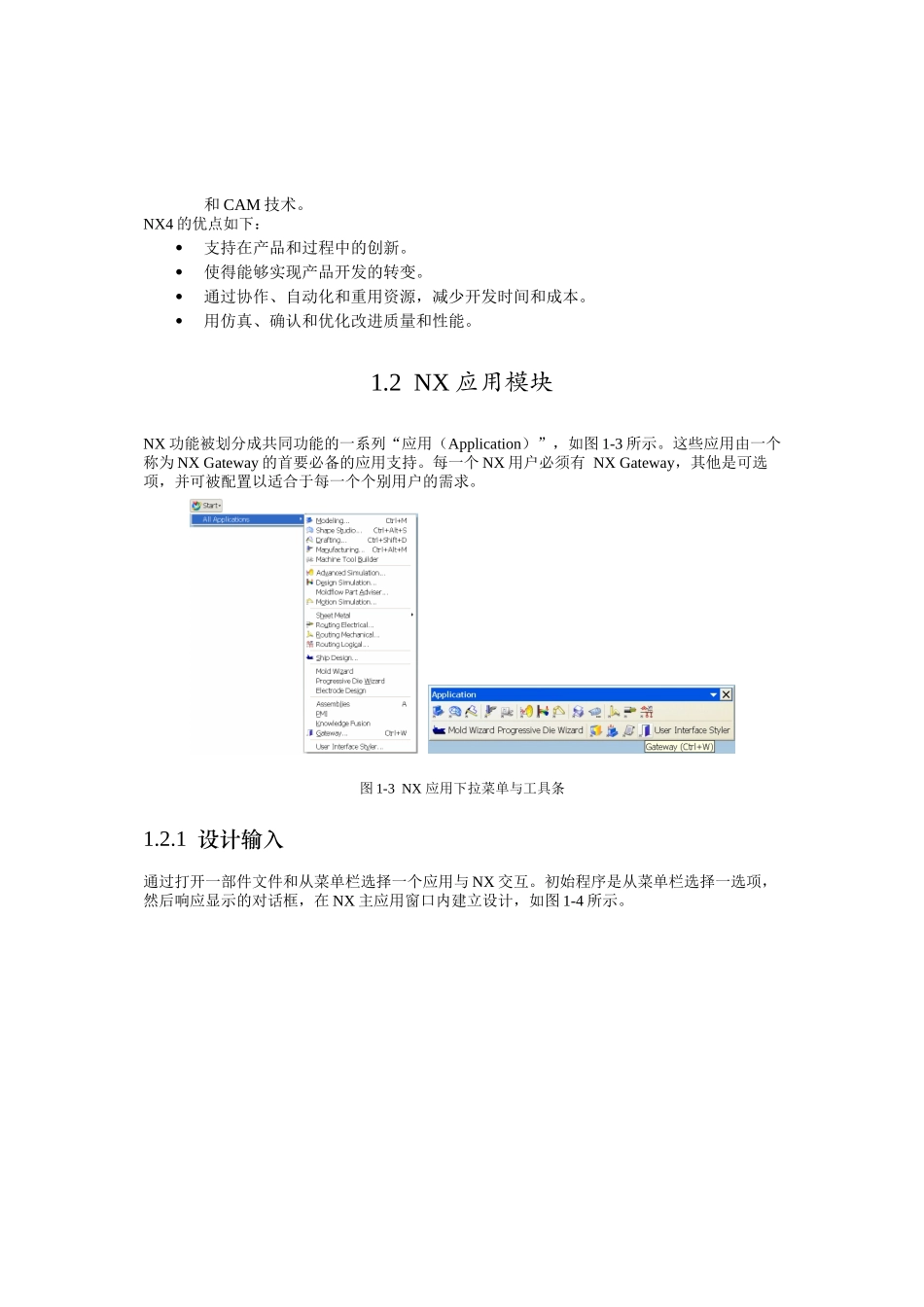

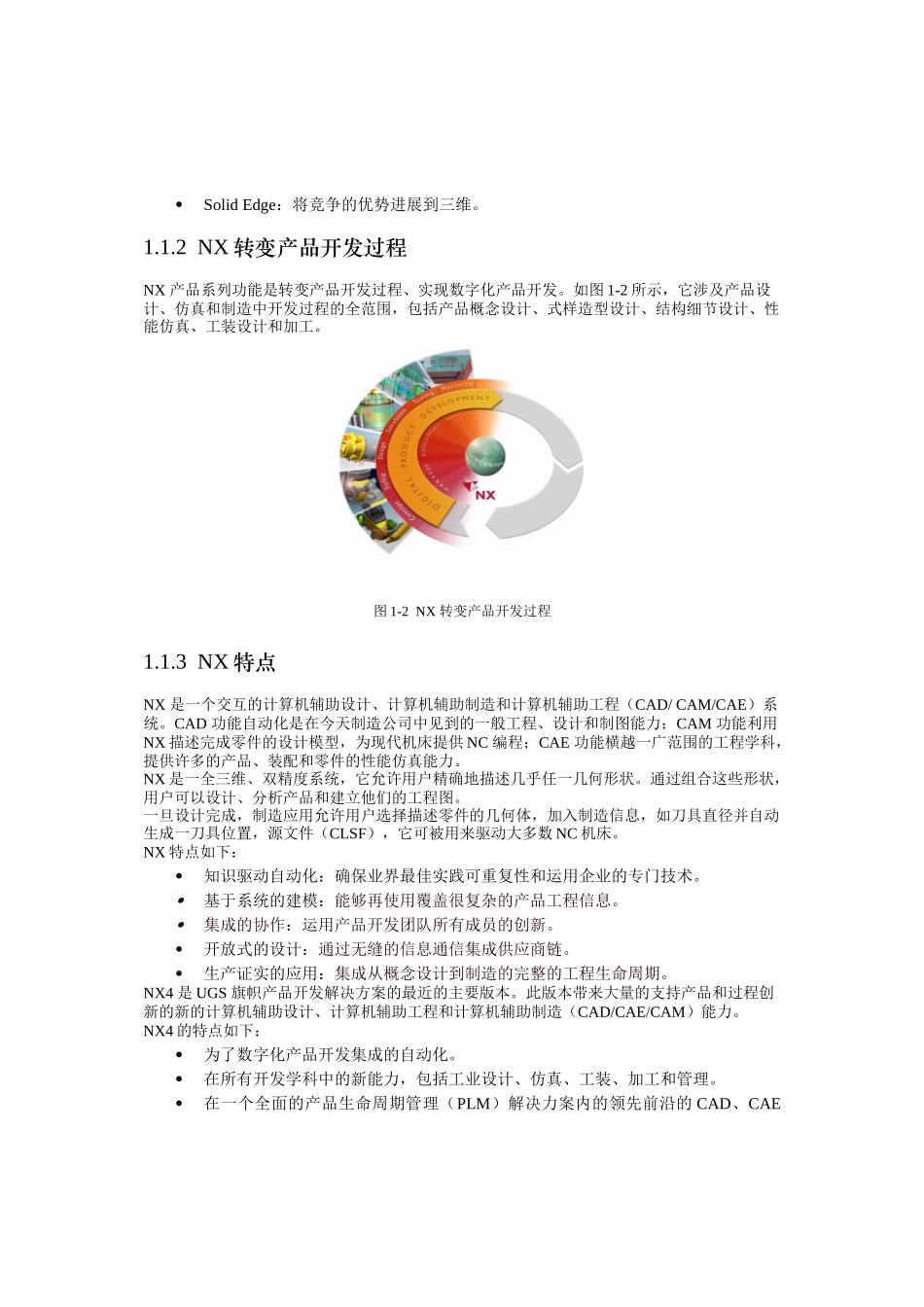

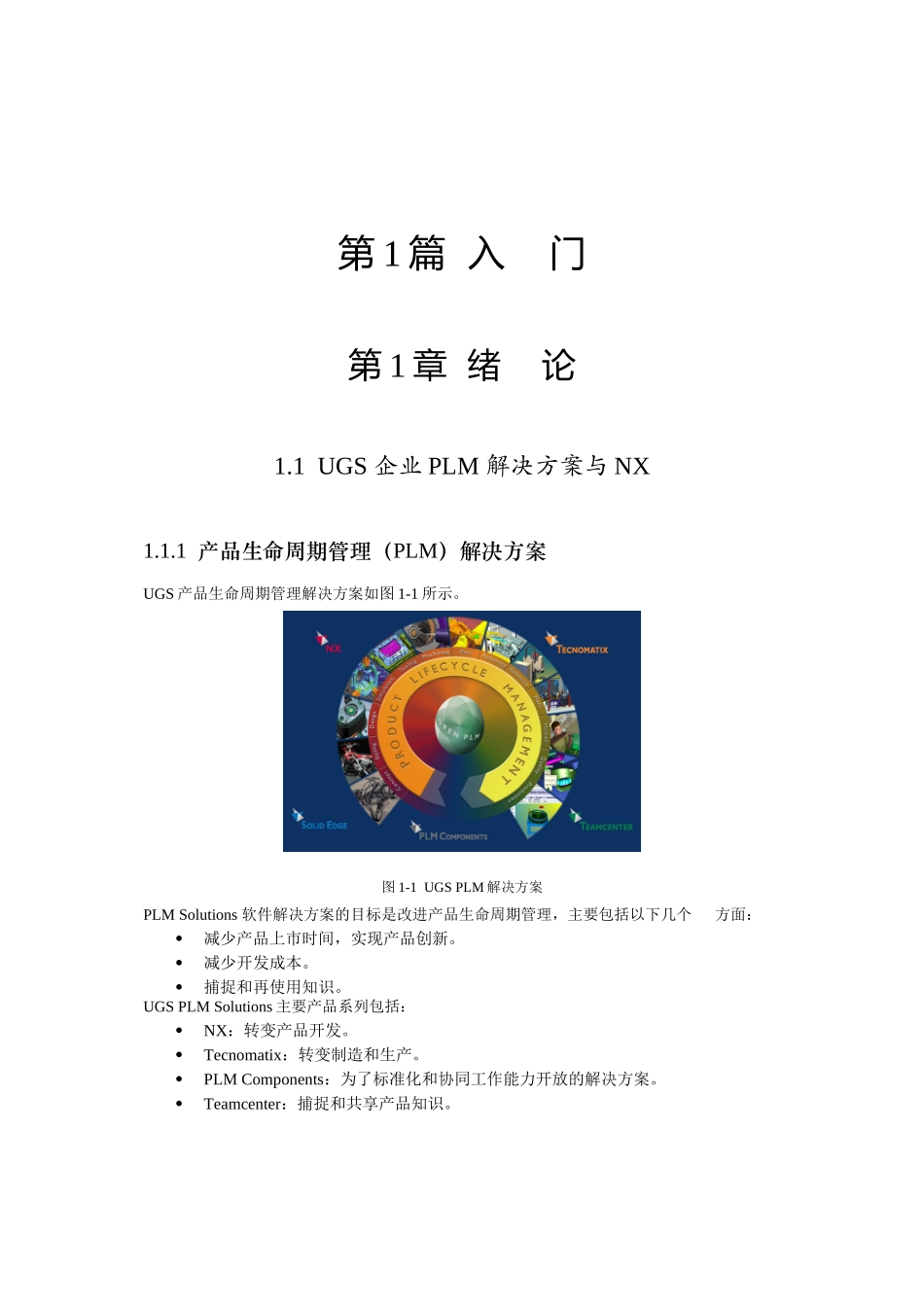

第1篇入门第1章绪论1.1UGS企业PLM解决方案与NX1.1.1产品生命周期管理（PLM）解决方案UGS产品生命周期管理解决方案如图1-1所示。图1-1UGSPLM解决方案PLMSolutions软件解决方案的目标是改进产品生命周期管理，主要包括以下几个方面：减少产品上市时间，实现产品创新。减少开发成本。捕捉和再使用知识。UGSPLMSolutions主要产品系列包括：NX：转变产品开发。Tecnomatix：转变制造和生产。PLMComponents：为了标准化和协同工作能力开放的解决方案。Teamcenter：捕捉和共享产品知识。SolidEdge：将竞争的优势进展到三维。1.1.2NX转变产品开发过程NX产品系列功能是转变产品开发过程、实现数字化产品开发。如图1-2所示，它涉及产品设计、仿真和制造中开发过程的全范围，包括产品概念设计、式样造型设计、结构细节设计、性能仿真、工装设计和加工。图1-2NX转变产品开发过程1.1.3NX特点NX是一个交互的计算机辅助设计、计算机辅助制造和计算机辅助工程（CAD/CAM/CAE）系统。CAD功能自动化是在今天制造公司中见到的一般工程、设计和制图能力；CAM功能利用NX描述完成零件的设计模型，为现代机床提供NC编程；CAE功能横越一广范围的工程学科，提供许多的产品、装配和零件的性能仿真能力。NX是一全三维、双精度系统，它允许用户精确地描述几乎任一几何形状。通过组合这些形状，用户可以设计、分析产品和建立他们的工程图。一旦设计完成，制造应用允许用户选择描述零件的几何体，加入制造信息，如刀具直径并自动生成一刀具位置，源文件（CLSF），它可被用来驱动大多数NC机床。NX特点如下：知识驱动自动化：确保业界最佳实践可重复性和运用企业的专门技术。基于系统的建模：能够再使用覆盖很复杂的产品工程信息。集成的协作：运用产品开发团队所有成员的创新。开放式的设计：通过无缝的信息通信集成供应商链。生产证实的应用：集成从概念设计到制造的完整的工程生命周期。NX4是UGS旗帜产品开发解决方案的最近的主要版本。此版本带来大量的支持产品和过程创新的新的计算机辅助设计、计算机辅助工程和计算机辅助制造（CAD/CAE/CAM）能力。NX4的特点如下：为了数字化产品开发集成的自动化。在所有开发学科中的新能力，包括工业设计、仿真、工装、加工和管理。在一个全面的产品生命周期管理（PLM）解决力案内的领先前沿的CAD、CAE和CAM技术。NX4的优点如下：支持在产品和过程中的创新。使得能够实现产品开发的转变。通过协作、自动化和重用资源，减少开发时间和成本。用仿真、确认和优化改进质量和性能。1.2NX应用模块NX功能被划分成共同功能的一系列“应用（Application）”，如图1-3所示。这些应用由一个称为NXGateway的首要必备的应用支持。每一个NX用户必须有NXGateway，其他是可选项，并可被配置以适合于每一个个别用户的需求。图1-3NX应用下拉菜单与工具条1.2.1设计输入通过打开一部件文件和从菜单栏选择一个应用与NX交互。初始程序是从菜单栏选择一选项，然后响应显示的对话框，在NX主应用窗口内建立设计，如图1-4所示。图1-4初始程序利用NX，可以建立、存储、恢复和操纵设计与制造信息，典型地通过建立描述一零件的几何体开始工作。NX系统允许用户建立零件的全三维模型，它可以永久地被存储。存储的部件随后可用于：产生全尺寸的工程图。生成NC加工指令。生成分析过程如有限元分析的输入。一个部件是由在设计过程中创建的对象组成。对象有以下分类：几何对象：点、曲线和片体。文本对象：注释、标记和尺寸。属性：颜色、线型与线宽。在NX中，对象按照欧几里得几何学协定建立（即线没有宽度，点没有大小等）。1.2.2应用模块简介1.入口（Gateway）Gateway允许打开已存部件文件、建立新部件文件、存储部件文件、绘制工程图和屏幕布局、读入和写出各种类型文件和其他通用功能。它也提供统一的视图显示操作、屏幕布局和层功能、工作坐标系（WCS）操纵、对象信息和分析及存取在线帮助。Gateway是对所有其他交互应用的首要必备的应用。当打开NX时，它是用户进入的第一个应用。通过应用下拉菜单选择它，可以在任何时候从其他应用返回Gateway。2．建...
