CAD问题之四---尺寸标注及工程图样画法1.在尺寸标注之前应做那些设置
答:尺寸标注之前首先应规定自己所需要的尺寸样式
该命令的执行步骤是:一是可下拉“格式”菜单--选“标注样式”项;二是键入“DIMSTYLE(D)”命令
在弹出的“标注样式管理器”对话框中逐项设置即可
2.如何建立自己的尺寸标注样式
答:在“标注样式管理器”中点击“新建”按钮,屏幕弹出“创建新标注样式”对话框
在该框内用户只需键入自己规定新样式名称即可,基础样式后的文件决不能删除,如下二图所示

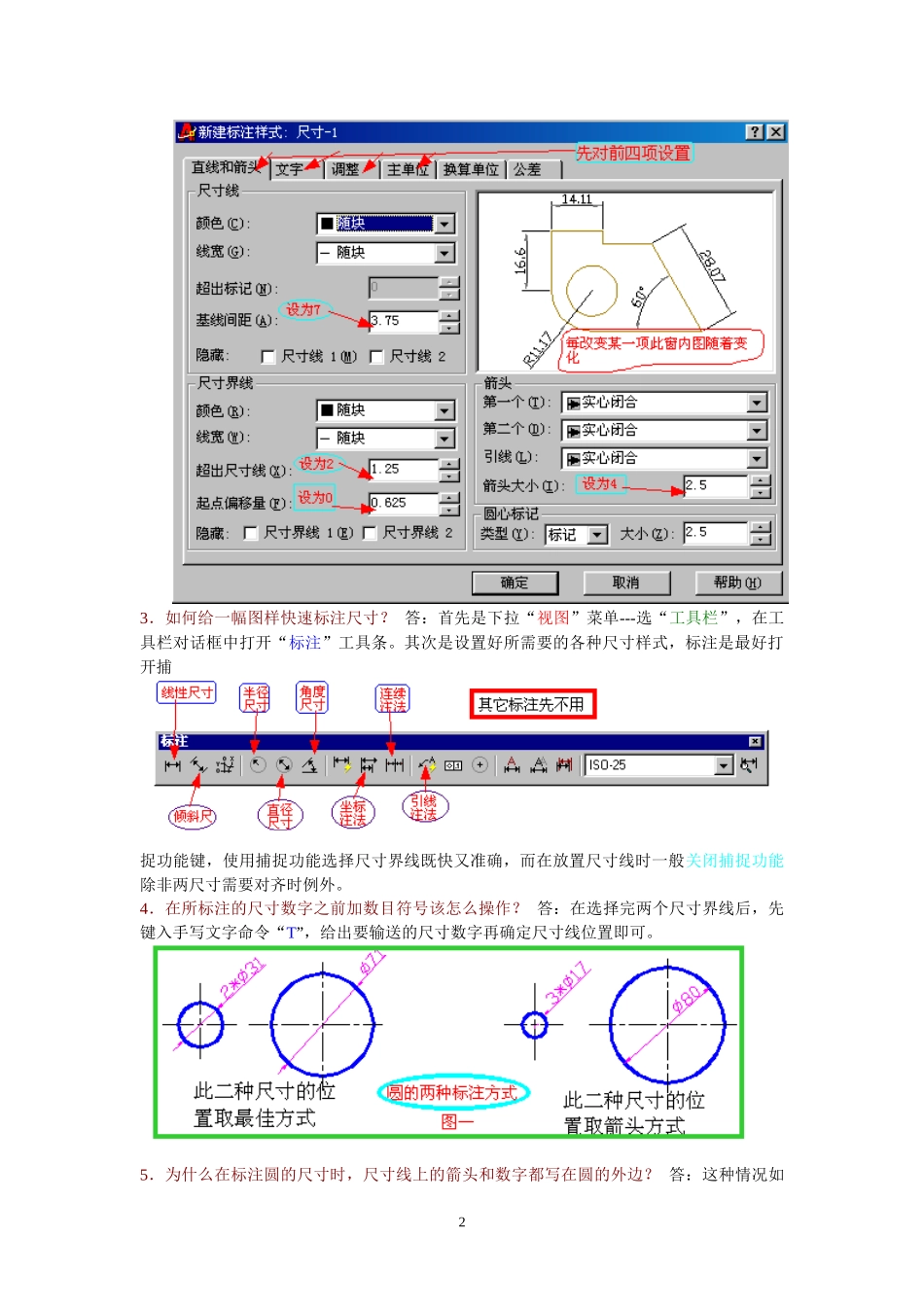

然后点击“继续”按钮,进入“新建标注样式”对话框
用户可根据工程制图技术标准对“直线和箭头”、“文字”、“调整”、“主单位”、“换算单位”、“公差”六项菜单中的各项作相应的修改,设置好各项点击“确定”按钮,屏幕又回到“标注样式管理器”,在对话框的“样式”下即可看到所建的新样式名称,若目前要用再点击“置为当前”按钮并“关闭”就可以了
13.如何给一幅图样快速标注尺寸
答:首先是下拉“视图”菜单---选“工具栏”,在工具栏对话框中打开“标注”工具条
其次是设置好所需要的各种尺寸样式,标注是最好打开捕捉功能键,使用捕捉功能选择尺寸界线既快又准确,而在放置尺寸线时一般关闭捕捉功能除非两尺寸需要对齐时例外
4.在所标注的尺寸数字之前加数目符号该怎么操作
答:在选择完两个尺寸界线后,先键入手写文字命令“T”,给出要输送的尺寸数字再确定尺寸线位置即可
5.为什么在标注圆的尺寸时,尺寸线上的箭头和数字都写在圆的外边
答:这种情况如2上图中左边的两个圆所示,是由于在“标注样式”对话框中的“调整”项内选择了“文字和箭头取最佳效果”
用户只需再新建一种尺寸标注样式,将“调整”项内选取“箭头”如上图右上边二圆所示
6.在标注尺寸时有些倾斜或角度尺寸形式不符合GB规定怎么办
答:这种情况如下图中左边的两个图所示
