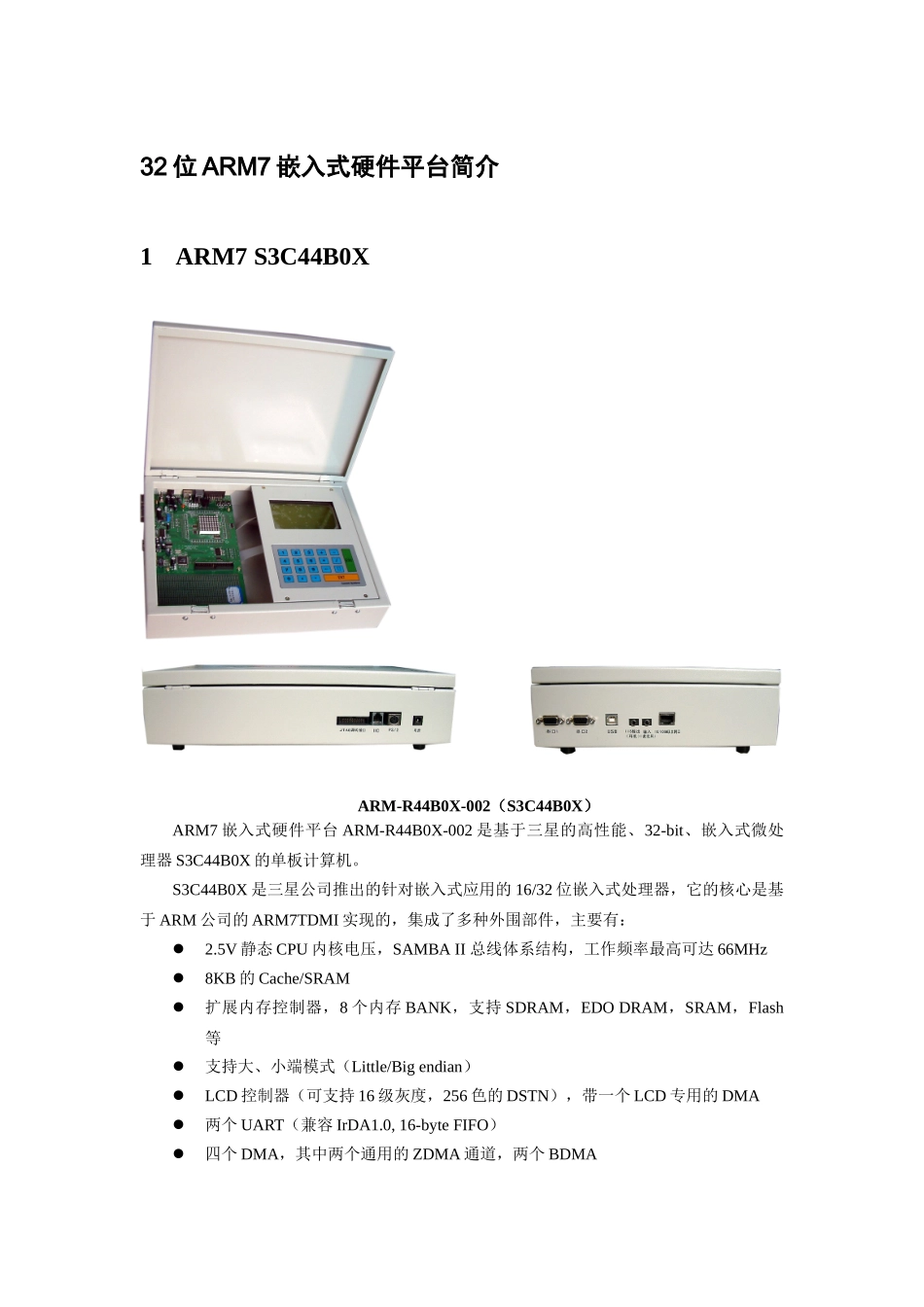

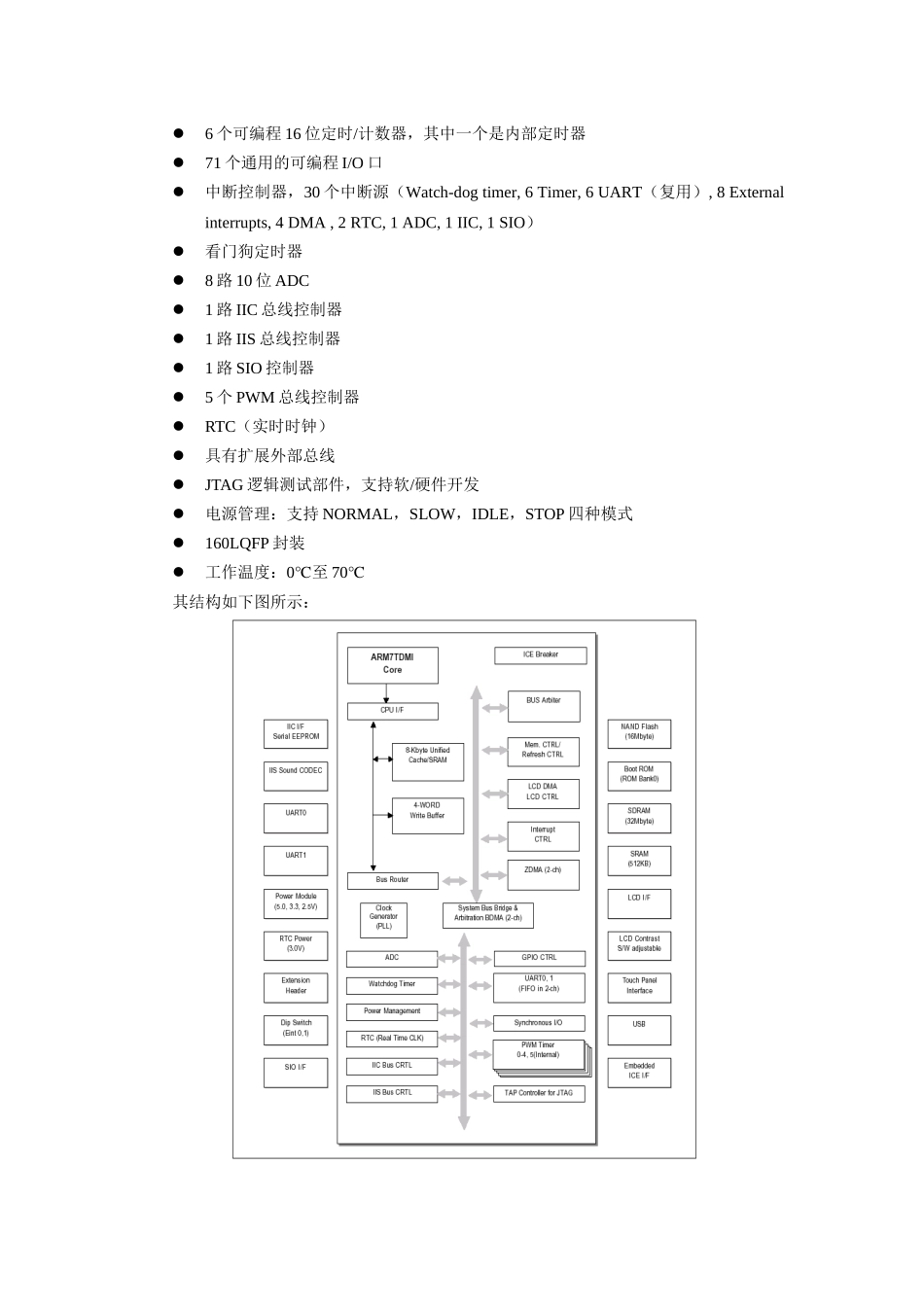

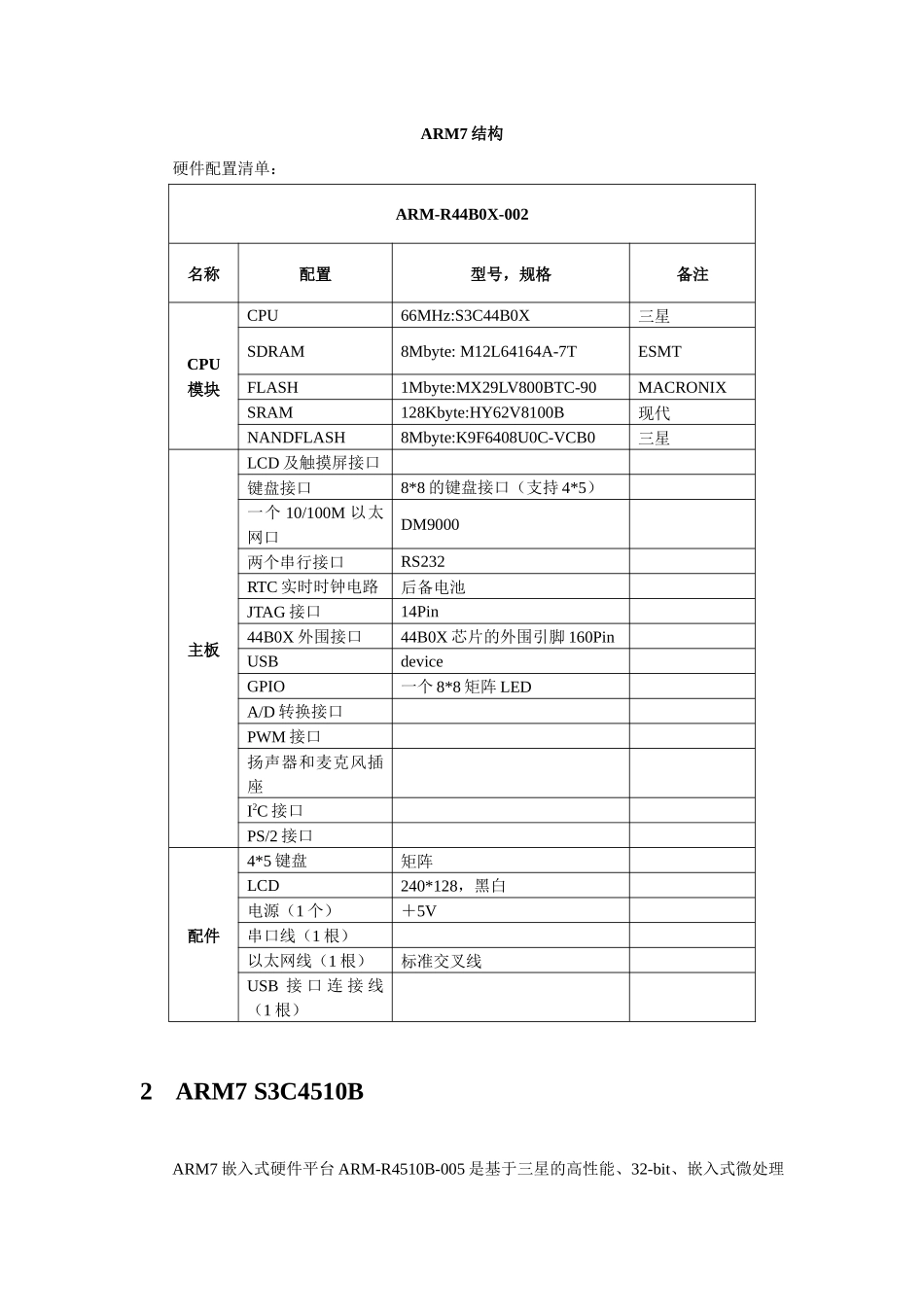

32位ARM7嵌入式硬件平台简介1ARM7S3C44B0XARM-R44B0X-002（S3C44B0X）ARM7嵌入式硬件平台ARM-R44B0X-002是基于三星的高性能、32-bit、嵌入式微处理器S3C44B0X的单板计算机。S3C44B0X是三星公司推出的针对嵌入式应用的16/32位嵌入式处理器，它的核心是基于ARM公司的ARM7TDMI实现的，集成了多种外围部件，主要有：2.5V静态CPU内核电压，SAMBAII总线体系结构，工作频率最高可达66MHz8KB的Cache/SRAM扩展内存控制器，8个内存BANK，支持SDRAM，EDODRAM，SRAM，Flash等支持大、小端模式（Little/Bigendian）LCD控制器（可支持16级灰度，256色的DSTN），带一个LCD专用的DMA两个UART（兼容IrDA1.0,16-byteFIFO）四个DMA，其中两个通用的ZDMA通道，两个BDMA6个可编程16位定时/计数器，其中一个是内部定时器71个通用的可编程I/O口中断控制器，30个中断源（Watch-dogtimer,6Timer,6UART（复用）,8Externalinterrupts,4DMA,2RTC,1ADC,1IIC,1SIO）看门狗定时器8路10位ADC1路IIC总线控制器1路IIS总线控制器1路SIO控制器5个PWM总线控制器RTC（实时时钟）具有扩展外部总线JTAG逻辑测试部件，支持软/硬件开发电源管理：支持NORMAL，SLOW，IDLE，STOP四种模式160LQFP封装工作温度：0℃至70℃其结构如下图所示：ARM7结构硬件配置清单：ARM-R44B0X-002名称配置型号，规格备注CPU模块CPU66MHz:S3C44B0X三星SDRAM8Mbyte:M12L64164A-7TESMTFLASH1Mbyte:MX29LV800BTC-90MACRONIXSRAM128Kbyte:HY62V8100B现代NANDFLASH8Mbyte:K9F6408U0C-VCB0三星主板LCD及触摸屏接口键盘接口8*8的键盘接口（支持4*5）一个10/100M以太网口DM9000两个串行接口RS232RTC实时时钟电路后备电池JTAG接口14Pin44B0X外围接口44B0X芯片的外围引脚160PinUSBdeviceGPIO一个8*8矩阵LEDA/D转换接口PWM接口扬声器和麦克风插座I2C接口PS/2接口配件4*5键盘矩阵LCD240*128，黑白电源（1个）＋5V串口线（1根）以太网线（1根）标准交叉线USB接口连接线（1根）2ARM7S3C4510BARM7嵌入式硬件平台ARM-R4510B-005是基于三星的高性能、32-bit、嵌入式微处理可编程I/OCPU:SamsungARM74510bRAM:8MFLASH:1M5V电源以太口串口1串口2逻辑控制单元SDRAM（8MB）FlashMemory1MB嵌入式ARM7S3C4510B两个RS232串口18条并行I/O接口18条可编程I/O10/100M以太口支持TCP/IP等互联网协议系统总线器S3C4510B的单板计算机。S3C4510B是三星公司推出的针对嵌入式应用的32位嵌入式处理器，它的核心是基于ARM公司的ARM7TDMI实现的，集成了多种外围部件，主要有：8KB的Cache/SRAM一个10/100Mbps以太网控制器，提供MII接口两个HDLC通道，每个通道可支持10Mbps两个UART通道两个DMA通道两个32位定时/计数器18个可编程I/O口中断控制器，支持21个中断源，包括4个外部中断支持SDRAM，EDODRAM，SRAM，Flash等具有扩展外部总线JTAG逻辑测试部件，支持软/硬件开发ARM-R4510B-005的结构如下图所示：为丰富实验内容，ARM-R4510B-005上设置了一个10/100M以太口、两个串行接口（RS232），提供了1个四位拨码开关，4个按键中断源，8个LED指示灯等。硬件配置清单：ARM-R4510B-005名称配置型号，规格备注主板R4510BCPU50MHzS3C4510B（Sumsang,ARM7TDMI软核）32BITCPU已集成了10/100M以太控制芯片SDRAM8Mbyte/16BitFLASH1Mbyte（MX29LV800BT）COM1标准RS232串口COM2标准RS232串口IO端口18条可编程I/O以太网10/100Mbps，Phy：KS8721B配件电源（1个）＋5V串口线（1根）以太网线（1根）标准交叉线
