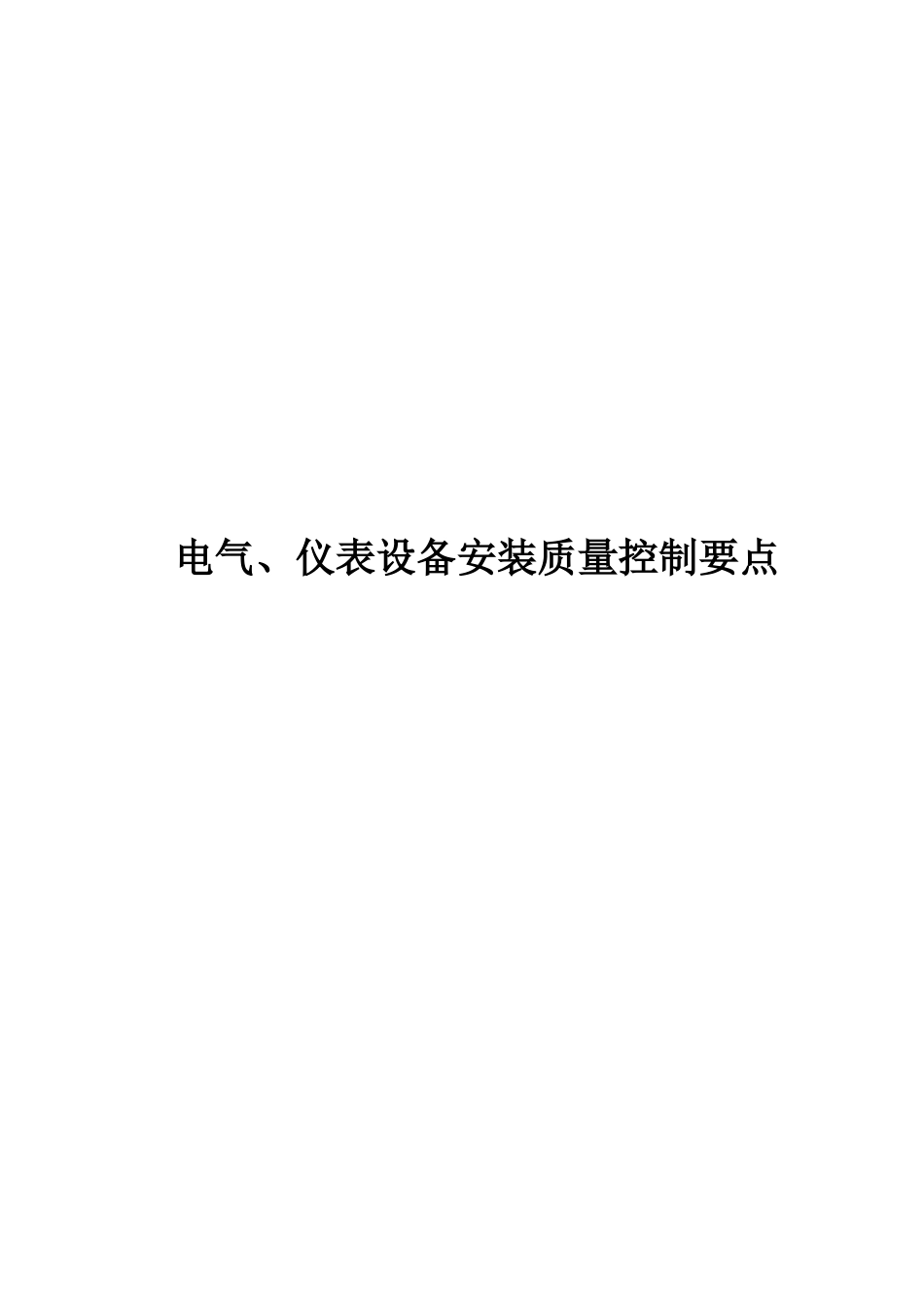

电气、仪表设备安装质量控制要点VIP免费

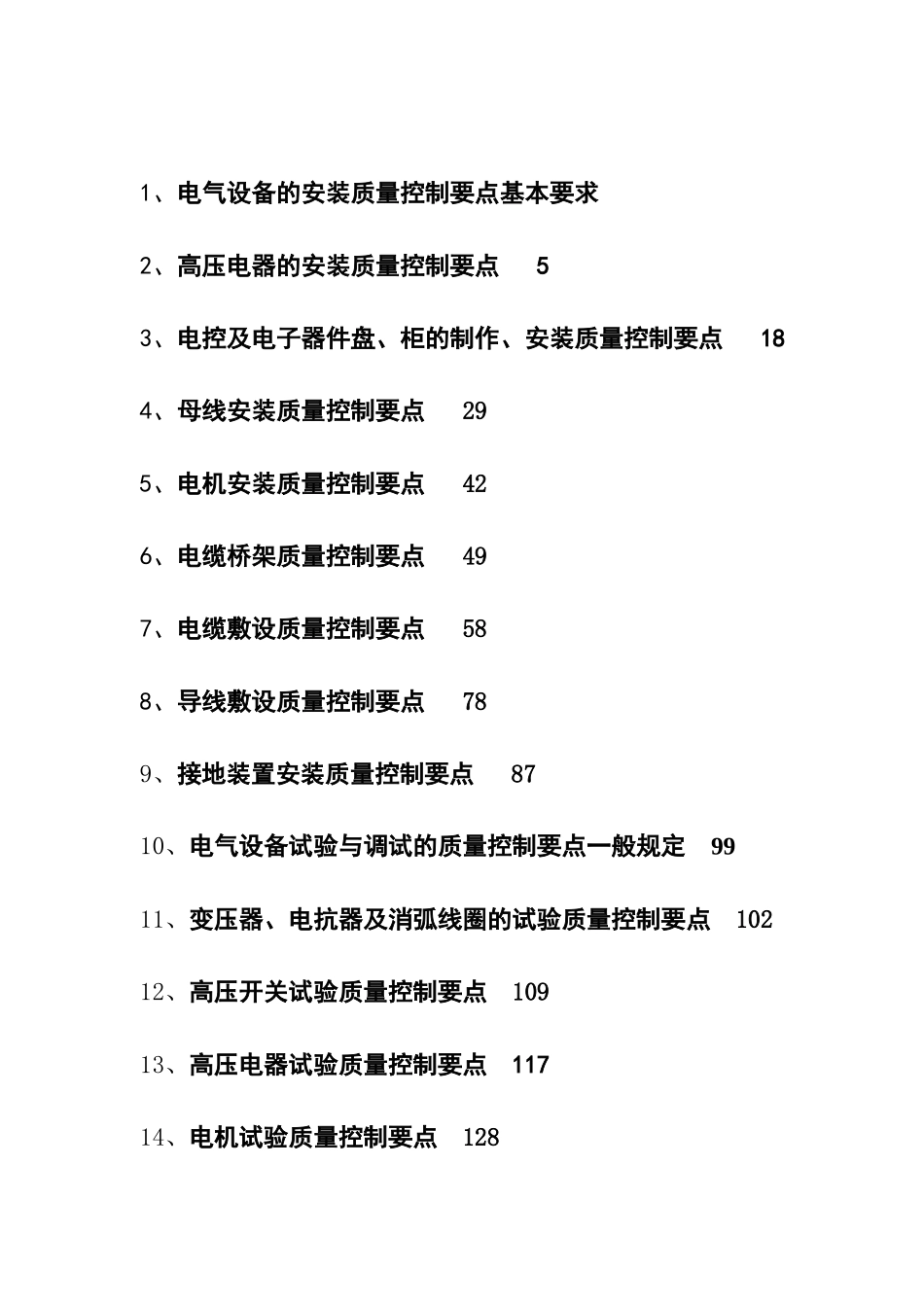

电气、仪表设备安装质量控制要点1、电气设备的安装质量控制要点基本要求2、高压电器的安装质量控制要点53、电控及电子器件盘、柜的制作、安装质量控制要点184、母线安装质量控制要点295、电机安装质量控制要点426、电缆桥架质量控制要点497、电缆敷设质量控制要点588、导线敷设质量控制要点789、接地装置安装质量控制要点8710、电气设备试验与调试的质量控制要点一般规定9911、变压器、电抗器及消弧线圈的试验质量控制要点10212、高压开关试验质量控制要点10913、高压电器试验质量控制要点11714、电机试验质量控制要点12815、电力电缆试验质量控制要点13216、二次回路的检查和试验质量控制要点13317、继电保护的试验和整定质量控制要点13618、接地装置的测量质量控制要点14919、低压电气荷电工测量仪表的试验质量控制要点20、输配电线路与装置的试验质量控制要点21、传动装置用电子器件的试验质量控制要点22、起重及运输机械电气设备的调试质量控制要点23、电除尘器的调试质量控制要点24、电子计算机控制系统的调试质量控制要点1电气设备的安装质量控制要点基本要求1.1电气设备安装工程安装质量控制要点：1.2电气设备的安装和调试必须按设计及有关设备技术文件进行施工。1.3电气设备安装工程的施工，应遵守国标和本质量控制要点以及国家颁发的安全、劳动保护和防爆火等有关规程的规定。1.4工程使用的设备和器材，均应符合国家或部颁的现行技术标准，并有合格证。设备应有铭牌，尚无标准的新设备和新器材应符合合同规定。1.5工程使用的设备和器材到达现场后，应及时做好下列检查、验收和保管：a.开箱清点检查，其规格型号和数量应符合设计，附件、备件应齐全，并与装箱单一致。b.产品技术文件应齐全，并登记保管好。c.按有关要求做好外观检查，并根据技术要求，采取必要措施，严防丢失、损坏和变质。1.6电气设备安装工程的施工对土建工程的要求1.6.1与电气设备有关的建筑物、构筑物的土建工程质量，应符合国家现行的土建工程施工及验收规范。1.6.2电气设备安装前，土建工程应具备下列条件：a屋顶、楼板和门窗均已施工完毕，不得有渗漏；变电所、电控室等房屋内部粉刷装饰应完毕。b室内地面的基层施工完毕，并应标出地平标高。c.混凝土基础及构件应过到允许安装的标准，并标出安装电气设备必要的标高；焊接构件的质量应条例要求。d.预埋件应埋设牢固；预埋件及预留孔的位置及尺寸应条例设计和规范的规定。e.钢轨敷设抹面工作结束f.模板及施工设施、道路畅通，场地应清洁干净。g.分配制度性网门、栏杆与楼梯等安全设施齐全。1.6.3电气设备安装后，土建工程应完成下列工作；a.预留孔（洞）的修补和粉刷。b.电气设备基础的二次灌浆和抹面。1.7对于需要严格控制条件的电气设备，应在环境条件符合要求（如空调设备等运转正常）后，才能进行安装和调试。1.8隐蔽隐蔽工程施工时，隐蔽前应经主管部门检验合格并有隐蔽工程记录。1.9运转的规定1.9.1单体试运转：电气设备高度完毕，机械设备完全具备单体试运转条件后，可按试运转。这一规程是以设计、现行机械设备施工规范和本质量控制要点的规定为依据而编制并经有关部门批准的。1.9.2无负荷联动试运转：整个生产线全部单机试运转合格、并检验联锁装置或程控系统工作正常后，可按试运转规程进行无负荷联动试运转。参加无负荷联动试运转的设备，应按设计要求的工艺流程顺序可靠地启动、停车和联锁试验，达到额定速度，经规定时间连续运转后，即认为无负荷联动试运转合格，可办理技术竣工手续。1.9.3负荷联动试运转：无负荷联动试运转验收合格，即技术竣工后，移交建设单位负责，并在施工单位配合下，进行负荷联动试运转。负荷联动试车应按生产工艺流程进行模拟试生产，如无施工问题，应办理竣工验收。1.9.4试运转的速度、时间、启动次数、试验程序和工艺要求，均应执行1.9.1中所述的试运转规程。1.9.5对有防爆要求的工程，在试车前对防爆电气设备，线路和安装和安装调试记录等技术文件作认真的审查，确认符合电气防爆技术要求后，方可进行试车。1.9.5.1在进行单体试车、联动或生产试车的不同阶段，除应按一般电气设备试车规定进行记录外，并应按...
