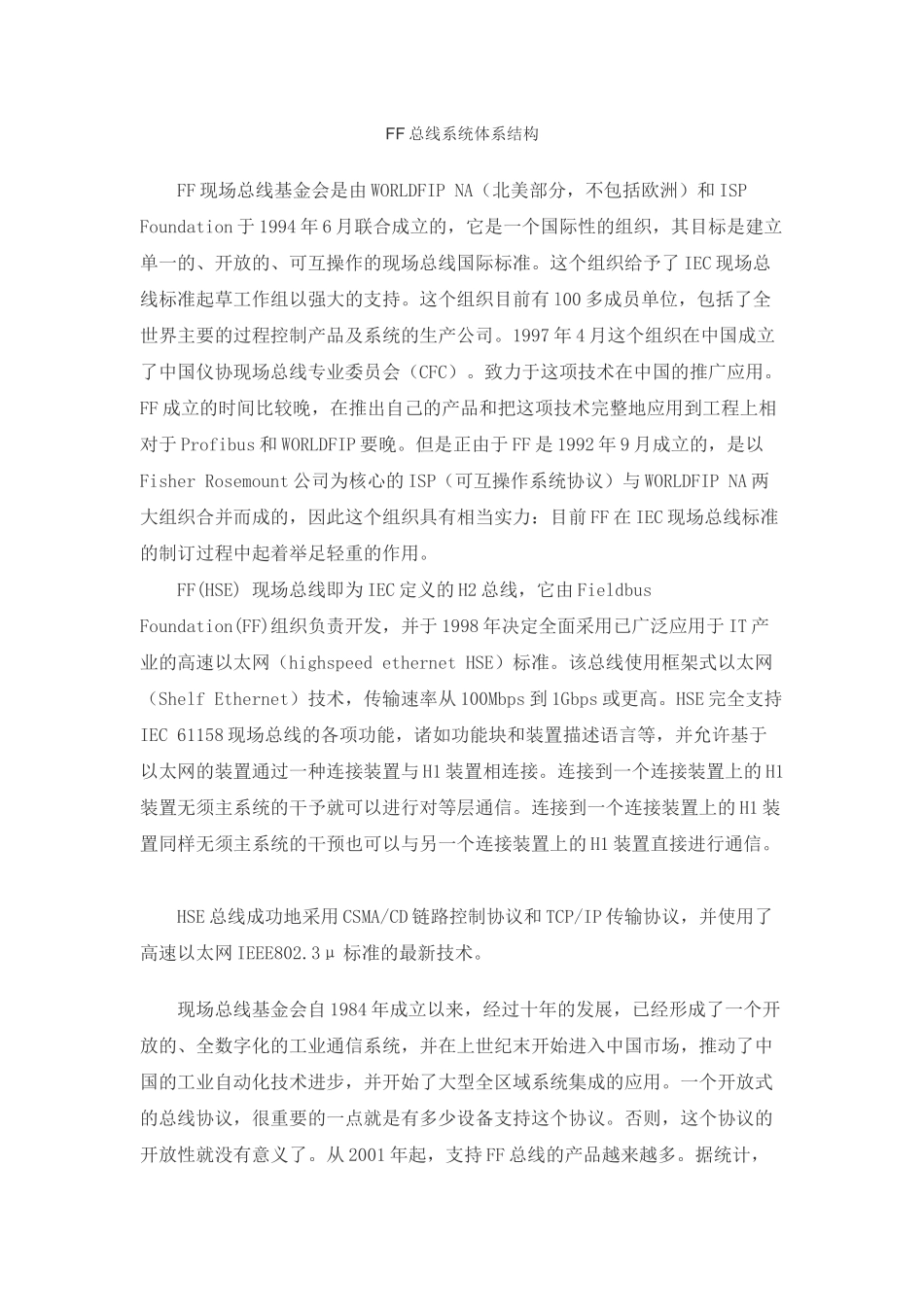

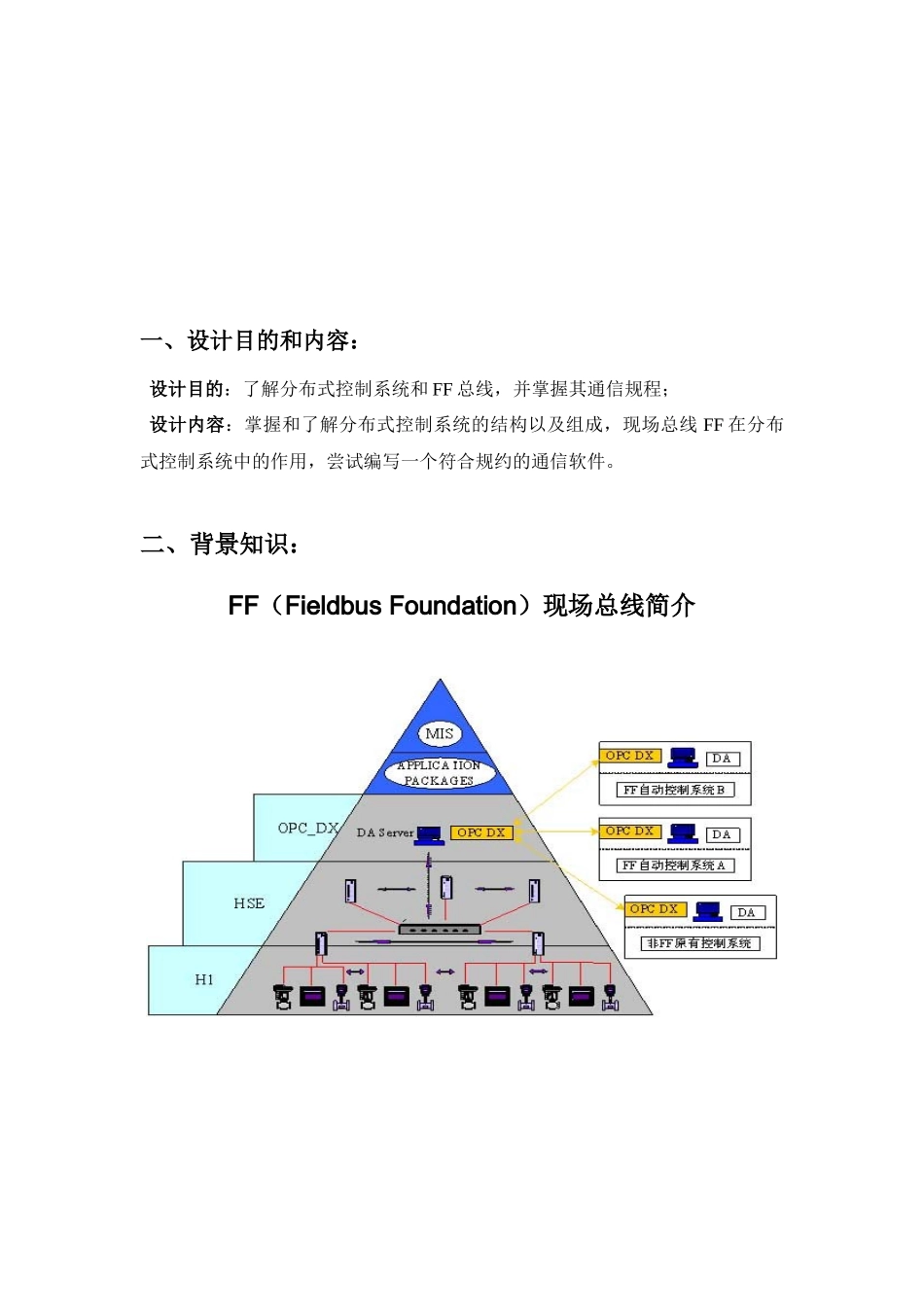

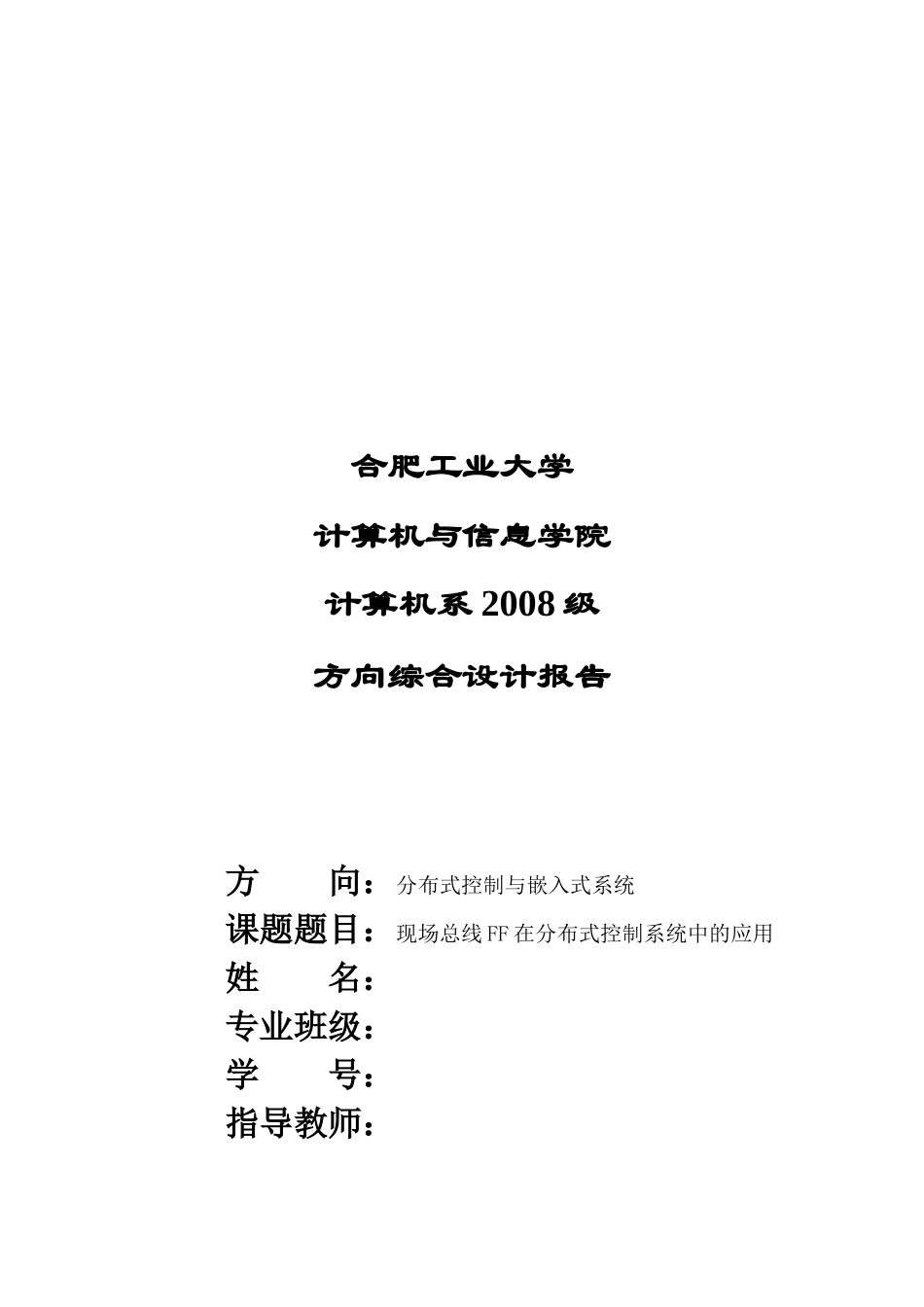

合肥工业大学计算机与信息学院计算机系2008级方向综合设计报告方向：分布式控制与嵌入式系统课题题目：现场总线FF在分布式控制系统中的应用姓名：专业班级：学号：指导教师：一、设计目的和内容：设计目的：了解分布式控制系统和FF总线，并掌握其通信规程；设计内容：掌握和了解分布式控制系统的结构以及组成，现场总线FF在分布式控制系统中的作用，尝试编写一个符合规约的通信软件。二、背景知识：FF（FieldbusFoundation）现场总线简介FF总线系统体系结构FF现场总线基金会是由WORLDFIPNA（北美部分，不包括欧洲）和ISPFoundation于1994年6月联合成立的，它是一个国际性的组织，其目标是建立单一的、开放的、可互操作的现场总线国际标准。这个组织给予了IEC现场总线标准起草工作组以强大的支持。这个组织目前有l00多成员单位，包括了全世界主要的过程控制产品及系统的生产公司。1997年4月这个组织在中国成立了中国仪协现场总线专业委员会（CFC）。致力于这项技术在中国的推广应用。FF成立的时间比较晚，在推出自己的产品和把这项技术完整地应用到工程上相对于Profibus和WORLDFIP要晚。但是正由于FF是1992年9月成立的，是以FisherRosemount公司为核心的ISP（可互操作系统协议）与WORLDFIPNA两大组织合并而成的，因此这个组织具有相当实力：目前FF在IEC现场总线标准的制订过程中起着举足轻重的作用。FF(HSE)现场总线即为IEC定义的H2总线，它由FieldbusFoundation(FF)组织负责开发，并于1998年决定全面采用已广泛应用于IT产业的高速以太网（highspeedethernetHSE）标准。该总线使用框架式以太网（ShelfEthernet）技术，传输速率从100Mbps到1Gbps或更高。HSE完全支持IEC61158现场总线的各项功能，诸如功能块和装置描述语言等，并允许基于以太网的装置通过一种连接装置与H1装置相连接。连接到一个连接装置上的H1装置无须主系统的干予就可以进行对等层通信。连接到一个连接装置上的H1装置同样无须主系统的干预也可以与另一个连接装置上的H1装置直接进行通信。HSE总线成功地采用CSMA/CD链路控制协议和TCP/IP传输协议，并使用了高速以太网IEEE802.3μ标准的最新技术。现场总线基金会自1984年成立以来，经过十年的发展，已经形成了一个开放的、全数字化的工业通信系统，并在上世纪末开始进入中国市场，推动了中国的工业自动化技术进步，并开始了大型全区域系统集成的应用。一个开放式的总线协议，很重要的一点就是有多少设备支持这个协议。否则，这个协议的开放性就没有意义了。从2001年起，支持FF总线的产品越来越多。据统计，2002年通过FF基金会认证注册的产品增长了24%，累计达到137种。其中，压力仪表32种，温度仪表12种，流量仪表19种，物位仪表12种，分析仪表16种，阀门类仪表30种，高速以太网联接设备5种，调节仪表1中，其他仪表10种。有10个公司的控制系统能够联接FF总线的H1网段。它们是ABB，Emerson（Delta-V）；Honeywell（Plantscape，ExperionPKS）；Invensys，Smar（System302）；Yamatake（IndustrialDEO），Yokogawa（Centum，Stardom）。在具体工程方面，截至2002年6月，全球已经安装的FF总线仪表达到205，000台，已经安装的系统达到4000个。石油、天然气、石油化工、化工领域的项目数占FF总线全部项目数的44.9%，说明石化领域目前是FF总线最主要的应用领域。但实际上，现场总线系统已经逐步在大型和超大型规模系统中得到采用。据报道，目前已经在使用的FF总线系统的最大规模已经达到12000台仪表。我国广西惠州新建的大型石化装置约采用数千台FF总线仪表，自动化的总投资达到5000万美元。上海SECCO新建的石化装置也全部采用FF总线技术和仪表，合同金额达到3000万美元。现在在我国已经安装的FF总线系统已经超过100个，当然大部分是中小系统。最近报道厦门湘鲁石化有限公司，一期投资为6亿美元。生产纯净对苯二酸，是世界上第一个在本安区域使用FF总线的PTA工厂。该系统在本安区域，有161个网段，挂接742台FF总线设备。另外自备锅炉还有38个网段，挂接173台FF总线设备。平均一个网段挂接4台设备。采用的系统是Emerson公司的产品随着现场总线技术的发展，制造商和用户将越来...
