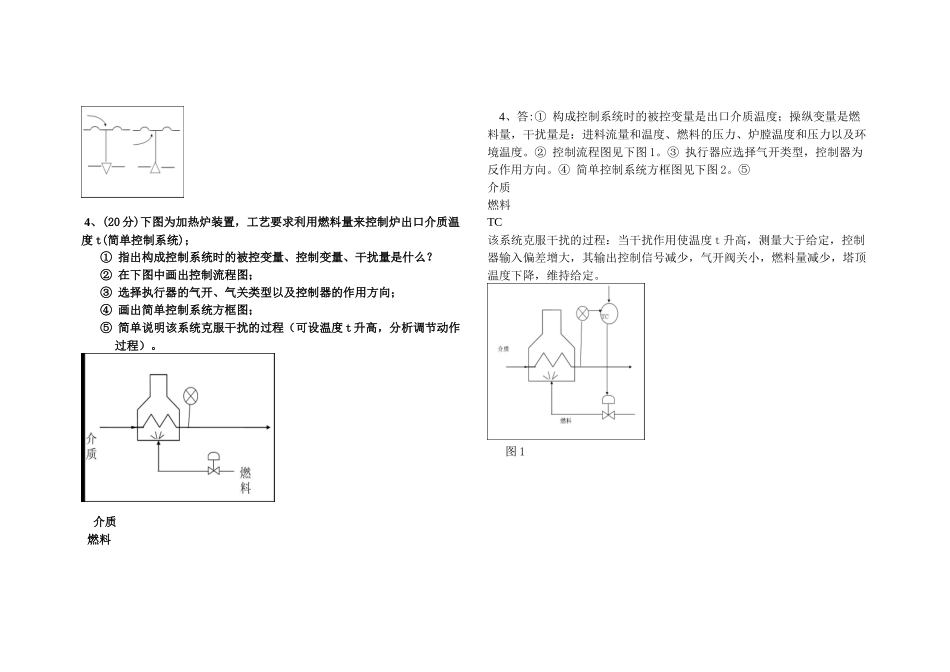

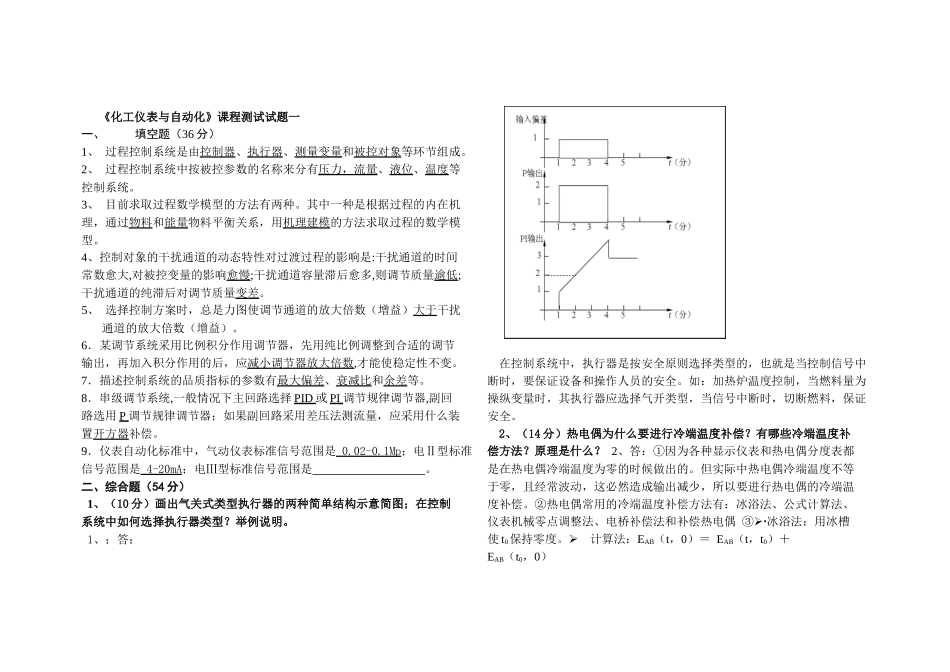

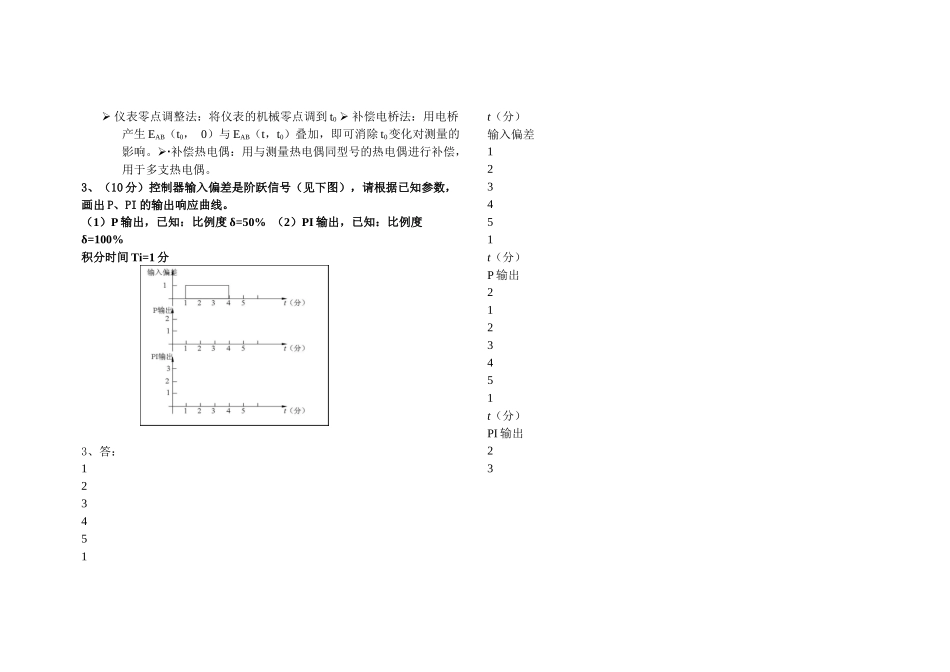

《化工仪表与自动化》课程测试试题一一、填空题（36分）1、过程控制系统是由控制器、执行器、测量变量和被控对象等环节组成。2、过程控制系统中按被控参数的名称来分有压力，流量、液位、温度等控制系统。3、目前求取过程数学模型的方法有两种。其中一种是根据过程的内在机理，通过物料和能量物料平衡关系，用机理建模的方法求取过程的数学模型。4、控制对象的干扰通道的动态特性对过渡过程的影响是:干扰通道的时间常数愈大,对被控变量的影响愈慢;干扰通道容量滞后愈多,则调节质量逾低;干扰通道的纯滞后对调节质量变差。5、选择控制方案时，总是力图使调节通道的放大倍数（增益）大于干扰通道的放大倍数（增益）。6．某调节系统采用比例积分作用调节器，先用纯比例调整到合适的调节输出，再加入积分作用的后，应减小调节器放大倍数,才能使稳定性不变。7．描述控制系统的品质指标的参数有最大偏差、衰减比和余差等。8．串级调节系统,一般情况下主回路选择PID或PI调节规律调节器,副回路选用P调节规律调节器；如果副回路采用差压法测流量，应采用什么装置开方器补偿。9．仪表自动化标准中，气动仪表标准信号范围是0.02-0.1Mp；电Ⅱ型标准信号范围是4-20mA；电Ⅲ型标准信号范围是。二、综合题（54分）1、（10分）画出气关式类型执行器的两种简单结构示意简图；在控制系统中如何选择执行器类型？举例说明。1、：答：在控制系统中，执行器是按安全原则选择类型的，也就是当控制信号中断时，要保证设备和操作人员的安全。如：加热炉温度控制，当燃料量为操纵变量时，其执行器应选择气开类型，当信号中断时，切断燃料，保证安全。2、（14分）热电偶为什么要进行冷端温度补偿？有哪些冷端温度补偿方法？原理是什么？2、答：①因为各种显示仪表和热电偶分度表都是在热电偶冷端温度为零的时候做出的。但实际中热电偶冷端温度不等于零，且经常波动，这必然造成输出减少，所以要进行热电偶的冷端温度补偿。②热电偶常用的冷端温度补偿方法有：冰浴法、公式计算法、仪表机械零点调整法、电桥补偿法和补偿热电偶③冰浴法：用冰槽使t0保持零度。计算法：EAB（t，0）＝EAB（t，t0）＋EAB（t0，0）仪表零点调整法：将仪表的机械零点调到t0补偿电桥法：用电桥产生EAB（t0，0）与EAB（t，t0）叠加，即可消除t0变化对测量的影响。补偿热电偶：用与测量热电偶同型号的热电偶进行补偿，用于多支热电偶。3、（10分）控制器输入偏差是阶跃信号（见下图），请根据已知参数，画出P、PI的输出响应曲线。（1）P输出，已知：比例度δ=50%（2）PI输出，已知：比例度δ=100%积分时间Ti=1分3、答：123451t（分）输入偏差123451t（分）P输出2123451t（分）PI输出234、(20分)下图为加热炉装置，工艺要求利用燃料量来控制炉出口介质温度t(简单控制系统)；①指出构成控制系统时的被控变量、控制变量、干扰量是什么？②在下图中画出控制流程图；③选择执行器的气开、气关类型以及控制器的作用方向；④画出简单控制系统方框图；⑤简单说明该系统克服干扰的过程（可设温度t升高，分析调节动作过程）。介质燃料4、答:①构成控制系统时的被控变量是出口介质温度；操纵变量是燃料量，干扰量是：进料流量和温度、燃料的压力、炉膛温度和压力以及环境温度。②控制流程图见下图1。③执行器应选择气开类型，控制器为反作用方向。④简单控制系统方框图见下图2。⑤介质燃料TC该系统克服干扰的过程：当干扰作用使温度t升高，测量大于给定，控制器输入偏差增大，其输出控制信号减少，气开阀关小，燃料量减少，塔顶温度下降，维持给定。图1图2三、计算题：（10分）计算下图各热电偶回路所产生的热电势（10分）。注：AB----K型热电偶；AˊBˊ----K型热电偶补偿导线CD----S型热电偶；CˊDˊ----S型热电偶补偿导线；B50℃50℃25℃AD’25℃C’600℃D50℃50℃25℃C25℃600℃C’D’三答：1、E1=EAB(300,50)+ECD(50,25)=(12.207-2.002)+(0.299-0.142)=10.342(mV)E2=ECD(300,50)-ECD(50,25)=(2.323-0.299)-(0.299-0.142)=1.867(mV)《化工仪表与自动化》课程测试试题二一、填空题（28分）1．控制系统引入积分作用是为了消除余差,但积分...
