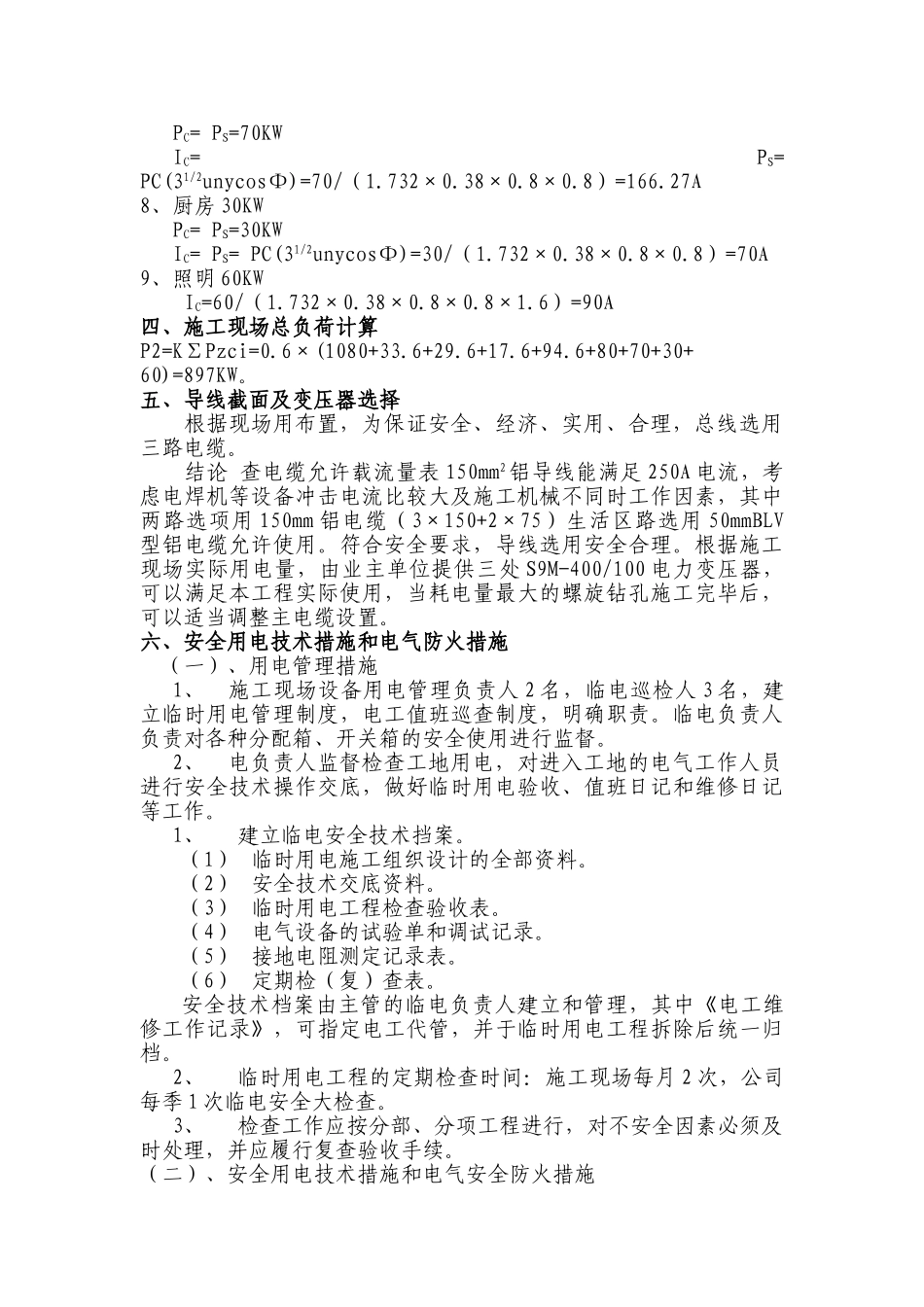

特变电工沈阳变压器集团输变电产业技术升级建设项目标段三临时用电专项方案_第1页
1/8

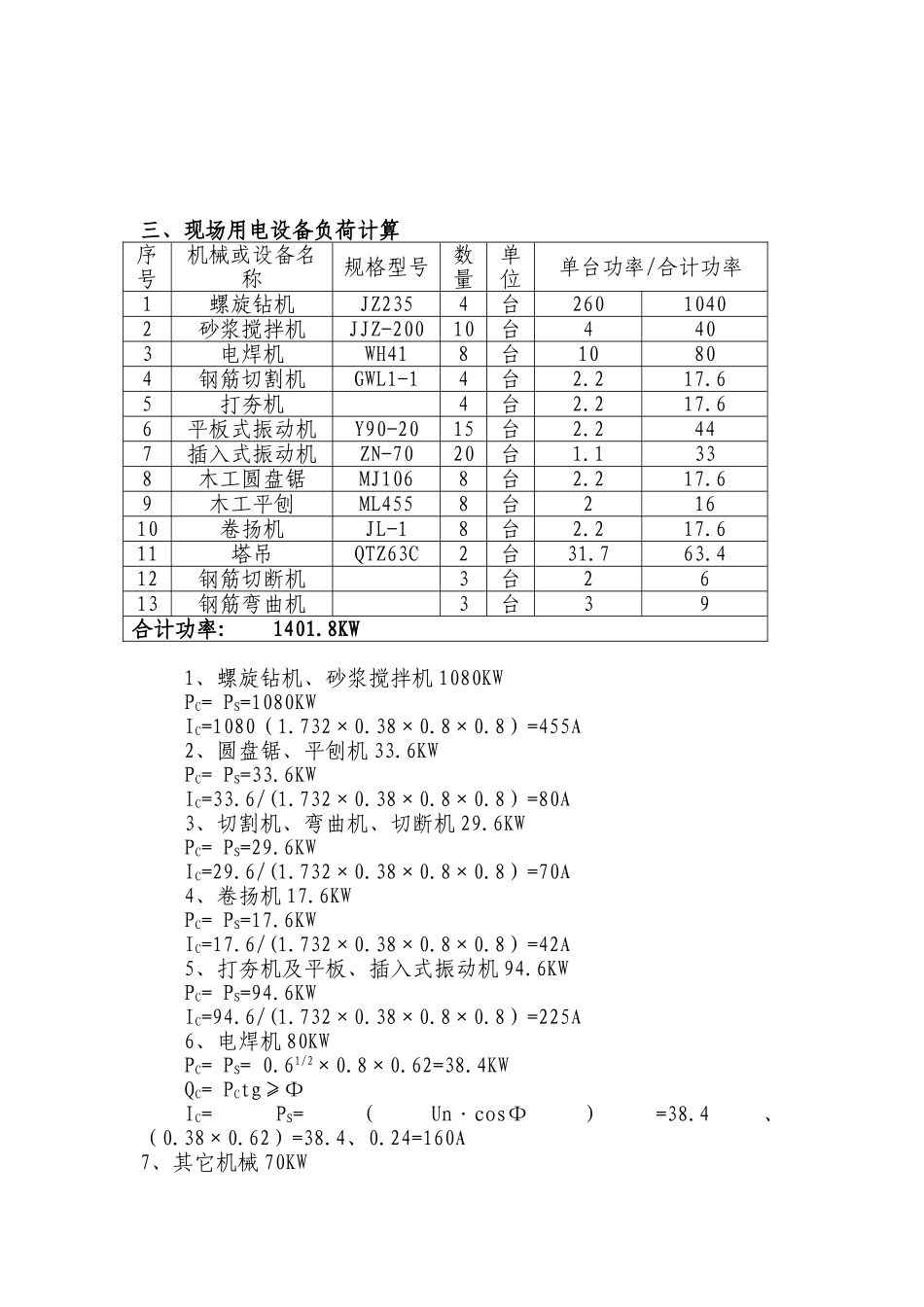

特变电工沈阳变压器集团输变电产业技术升级建设项目标段三临时用电专项方案_第2页
2/8
特变电工沈阳变压器集团输变电产业技术升级建设项目标段三临时用电专项方案_第3页
3/8
一、工程概况该工程为特变电工沈阳变压器集团有限公司输变电产业技术升级建设项目。建设地点为沈阳经济技术开发区开发大路北、十六号大街与十七号大街之间。1、硅钢片车间占地面积为9200.9m2;油加工中心占地面积为3944m2;油泵房占地面积299.70m2。⑴结构设计硅钢片车间、油加工中心均为为单层工业用轻钢结构厂房。硅钢片车间1行~32行为248000mm,A列~C列为36000mm,钢柱为实腹结构,与基础采用螺栓连接,基础为独立基础,内设混凝土框架结构卫生间、浴池。油加工中心长104000mm,宽为36000mm,钢柱为实腹结构,与基础采用螺栓连接,基础为独立基础,内设混凝土框架结构。厂房结构形式为实腹H型钢柱+屋面梁排架及支撑系统、墙面系统、屋面系统。净油站厂房总高为12.5m,硅钢片厂房总高为14.50m。2、特高压交直流输变电装备技术升级建设项目互感器车间,厂房为全钢排架,东侧建四层钢筋混凝土框架结构办公楼,本工程占地面积17016.7m2,总建筑面积19039m2,厂房总建筑高度28米,办公楼建筑高度19.5米。3、金属结构厂房,厂房均为单层工业用重钢结构(部分轻钢结构)厂房。厂房部分为六跨,东面贴建三层砼框架结构办公楼。本工程占地面积35727m2,厂房总建筑高度22.650m,办公楼建筑高度15m。以上项目建筑用地面积共81357㎡;建筑面积共75032㎡;其中互感器、金属结构厂房基础均采用钻孔灌注桩。由中机国际工程设计研究院设计,由鞍钢建设集团有限公司工程施工。二、施工条件据甲方提供资料和现场了解,特变电工三标段工程施工现场地下无管网,无电气、电信电缆等设施,方便施工埋没或架空设置,布置临时用电设备和缆。根据建设方提供给施工单位的高压进线及变压器设置位置、地理条件,乙方组织工程技术人员自行设计线路走向及总分配箱,合理布置,做好临时用电安全规范管理。三、现场用电设备负荷计算序号机械或设备名称规格型号数量单位单台功率/合计功率1螺旋钻机JZ2354台26010402砂浆搅拌机JJZ-20010台4403电焊机WH418台10804钢筋切割机GWL1-14台2.217.65打夯机4台2.217.66平板式振动机Y90-2015台2.2447插入式振动机ZN-7020台1.1338木工圆盘锯MJ1068台2.217.69木工平刨ML4558台21610卷扬机JL-18台2.217.611塔吊QTZ63C2台31.763.412钢筋切断机3台2613钢筋弯曲机3台39合计功率:1401.8KW1、螺旋钻机、砂浆搅拌机1080KWPC=PS=1080KWIC=1080(1.732×0.38×0.8×0.8)=455A2、圆盘锯、平刨机33.6KWPC=PS=33.6KWIC=33.6/(1.732×0.38×0.8×0.8)=80A3、切割机、弯曲机、切断机29.6KWPC=PS=29.6KWIC=29.6/(1.732×0.38×0.8×0.8)=70A4、卷扬机17.6KWPC=PS=17.6KWIC=17.6/(1.732×0.38×0.8×0.8)=42A5、打夯机及平板、插入式振动机94.6KWPC=PS=94.6KWIC=94.6/(1.732×0.38×0.8×0.8)=225A6、电焊机80KWPC=PS=0.61/2×0.8×0.62=38.4KWQC=PCtg≥ΦIC=PS=(Un·cosФ)=38.4、(0.38×0.62)=38.4、0.24=160A7、其它机械70KWPC=PS=70KWIC=PS=PC(31/2unycosФ)=70/(1.732×0.38×0.8×0.8)=166.27A8、厨房30KWPC=PS=30KWIC=PS=PC(31/2unycosФ)=30/(1.732×0.38×0.8×0.8)=70A9、照明60KWIC=60/(1.732×0.38×0.8×0.8×1.6)=90A四、施工现场总负荷计算P2=K∑Pzci=0.6×(1080+33.6+29.6+17.6+94.6+80+70+30+60)=897KW。五、导线截面及变压器选择根据现场用布置,为保证安全、经济、实用、合理,总线选用三路电缆。结论查电缆允许载流量表150mm2铝导线能满足250A电流,考虑电焊机等设备冲击电流比较大及施工机械不同时工作因素,其中两路选项用150mm铝电缆(3×150+2×75)生活区路选用50mmBLV型铝电缆允许使用。符合安全要求,导线选用安全合理。根据施工现场实际用电量,由业主单位提供三处S9M-400/100电力变压器,可以满足本工程实际使用,当耗电量最大的螺旋钻孔施工完毕后,可以适当调整主电缆设置。六、安全用电技术措施和电气防火措施(一)、用电管理措施1、施工现场设备用电管理负责人2名,临电巡检人3名,建立临时用电管理制度,电工值班巡查制度,明确职责。临电负责人负责对各种分配箱、开关箱的安全使用进行监督。2、电负责人监督检查工地用电,对进入工地的电...
