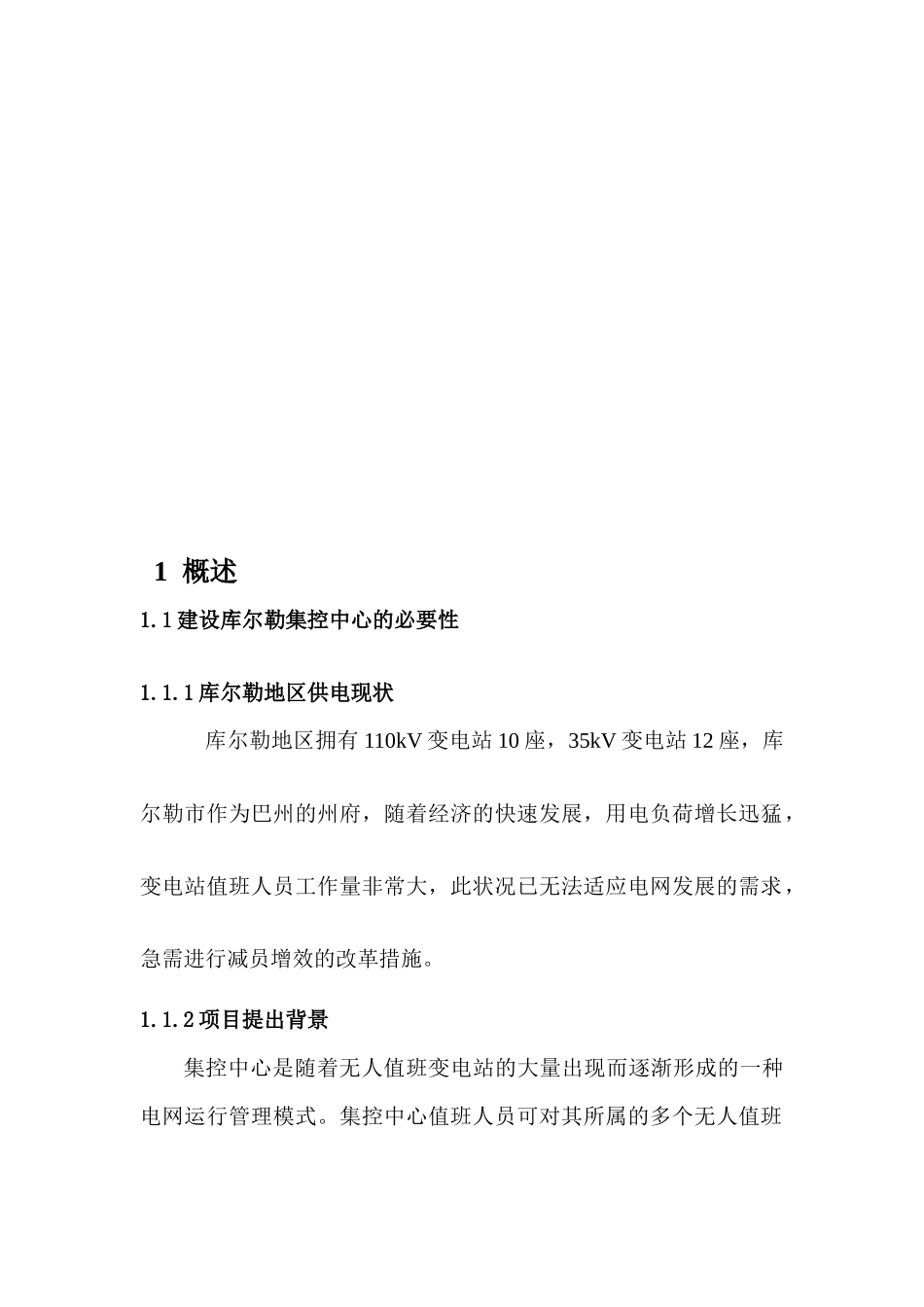

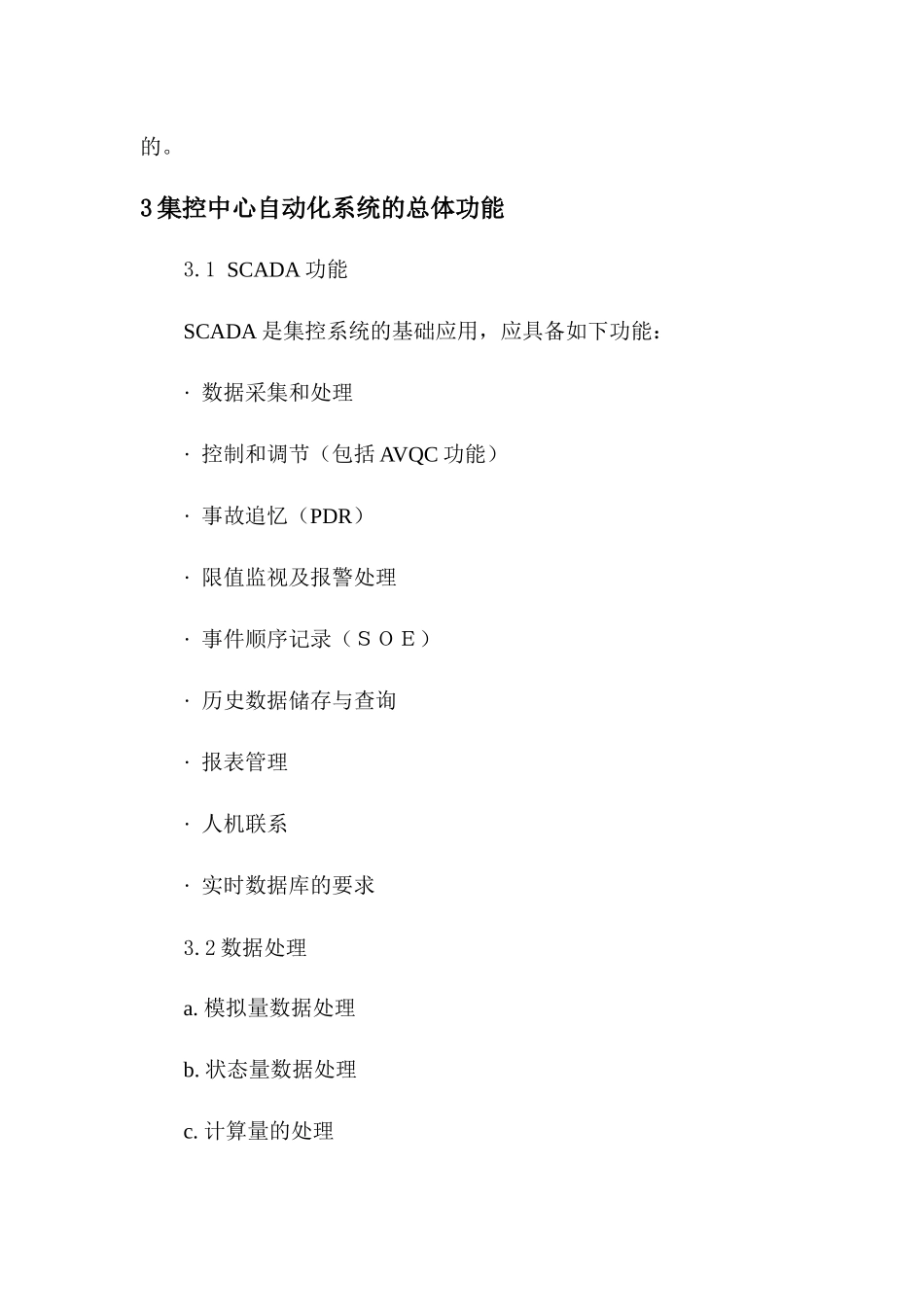

1概述1.1建设库尔勒集控中心的必要性1.1.1库尔勒地区供电现状库尔勒地区拥有110kV变电站10座，35kV变电站12座，库尔勒市作为巴州的州府，随着经济的快速发展，用电负荷增长迅猛，变电站值班人员工作量非常大，此状况已无法适应电网发展的需求，急需进行减员增效的改革措施。1.1.2项目提出背景集控中心是随着无人值班变电站的大量出现而逐渐形成的一种电网运行管理模式。集控中心值班人员可对其所属的多个无人值班变电站进行远方监视和控制。集控中心的设立大大改善了对无人值班变电站的运行管理和维护，并改善了系统的结构，其产生的综合效益十分明显。库尔勒地区周边变电站集中，进行集控中心自动化系统的建设，将会使电网建设达到一个新的水平，电网自动化水平将大幅度提高。2项目概况库尔勒集控中心自动化系统采用国电南京自动化股份有限公司的DS3000系统、一期工程接入分站共13个，分别是：110KV库尔勒中心变电站、市东变、市南变、城西变、市北变、新城变、西尼尔变、塔什店变、南山变、35KV哈拉玉宫变、紫泥泉变、哈拉洪变。二期工程计划接入3个变电站。2.1项目的主要内容及目标2.1.1项目的主要内容包括三个部分：（1）主站软硬设备的安装调试；（2）分站和通道的建设；（3）分站与主站进行联调；2.1.2项目的目标对库尔勒地区变电站实行无人值守，在库尔勒中心变电站内安装集控中心对库尔勒地区变电站进行集中控制，达到减员增效的目的。3集控中心自动化系统的总体功能3.1SCADA功能SCADA是集控系统的基础应用，应具备如下功能：·数据采集和处理·控制和调节（包括AVQC功能）·事故追忆（PDR）·限值监视及报警处理·事件顺序记录（ＳＯＥ）·历史数据储存与查询·报表管理·人机联系·实时数据库的要求3.2数据处理a.模拟量数据处理b.状态量数据处理c.计算量的处理d.数据的计算和统计3.3控制功能a.控制对象·开关分合闸控制·刀闸分合闸控制·保护及测控装置软压板远方投退·变压器分接头的控制b.控制安全性·记录操作人姓名、操作项目及时间等。·保证同一时刻只能执行一个操作命令(其优先级为当地后台、集控遥控)。·具有操作命令超时和撤消功能，操作员密码功能，避免控制进入死循环以及外界人员误操作的事情发生。·避免两个操作工作站同时进行控制和操作。c.与“五防”系统的通信·应能与微机“五防”系统的通信，实现“五防”操作闭锁。d.控制方式控制方式具备以下三种方式，并可根据需要进行人工设定：·单机单调度：不需要监督人，遥控过程由一个调度员在一台机器上完成·单机双调度监督：需要监督人、操作者两个人在一台机器上完成·双机双调度机制：需要监督人、操作者两个人在两台机器上完成e.遥控要求：·可以进行批次遥控操作。在紧急情况下根据预先确定的操作方案或临时形成的操作方案自动完成对成批设备的分/合闸操作。·具备限制不同类型操作员（如输电调度员、遥控操作员、系统维护员、一般观看者等）应用系统功能的权限，各类型操作员只能使用已限定的系统应用功能。f.具有VQC功能：·系统应能接收调度主站有载调压变压器分接头位置的自动调节、无功设备的自动投切等VQC命令，并实现控制功能。3.4安全监视a.系统可监视所有接入自动化系统的设备运行状况，可对集控所下辖变电站的停供电范围、开关状态进行监视。b.系统可监视所有接入自动化系统的保护信号的状态位置。c.系统可以对每条线路的功率因数、无功功率、有功功率、视在功率、零序电流进行监视。d.系统可以对集控设备的运行状况、变电站自动化系统的运行状况、通道运行状况进行监视。e.遥测数值具备数值、棒图、曲线趋势图、表盘、表格、饼图等多种显示方式。具有高限、低限越限报警功能，越限报警等数值可由维护人员输入设定，并以备校正、调整及报警。f.可监视系统所有进程的运行状况，对于异常中断的进程，系统可自动启动和统计及报警。具备进程管理功能。g.运行界面具备口令的运行时效设置，在当值值班人员的值班时间内，值班人员可进行权限内的任意操作，对于不在值班时间内的调度员界面，任何操作系统不响应。3.5报警处理报警的内容：·电网运行失效引起的电力设备的状态改变·模拟量及累计量...
