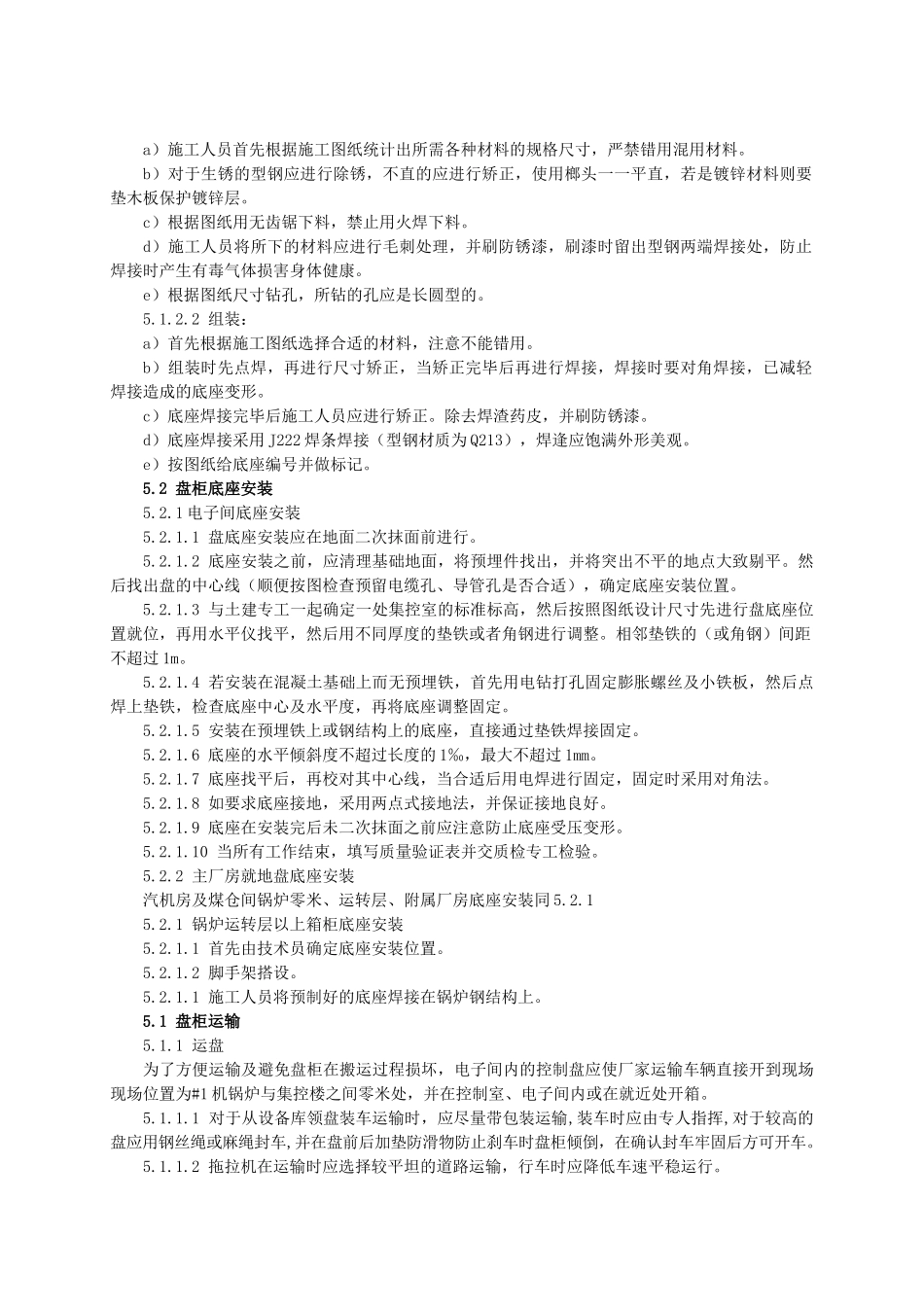

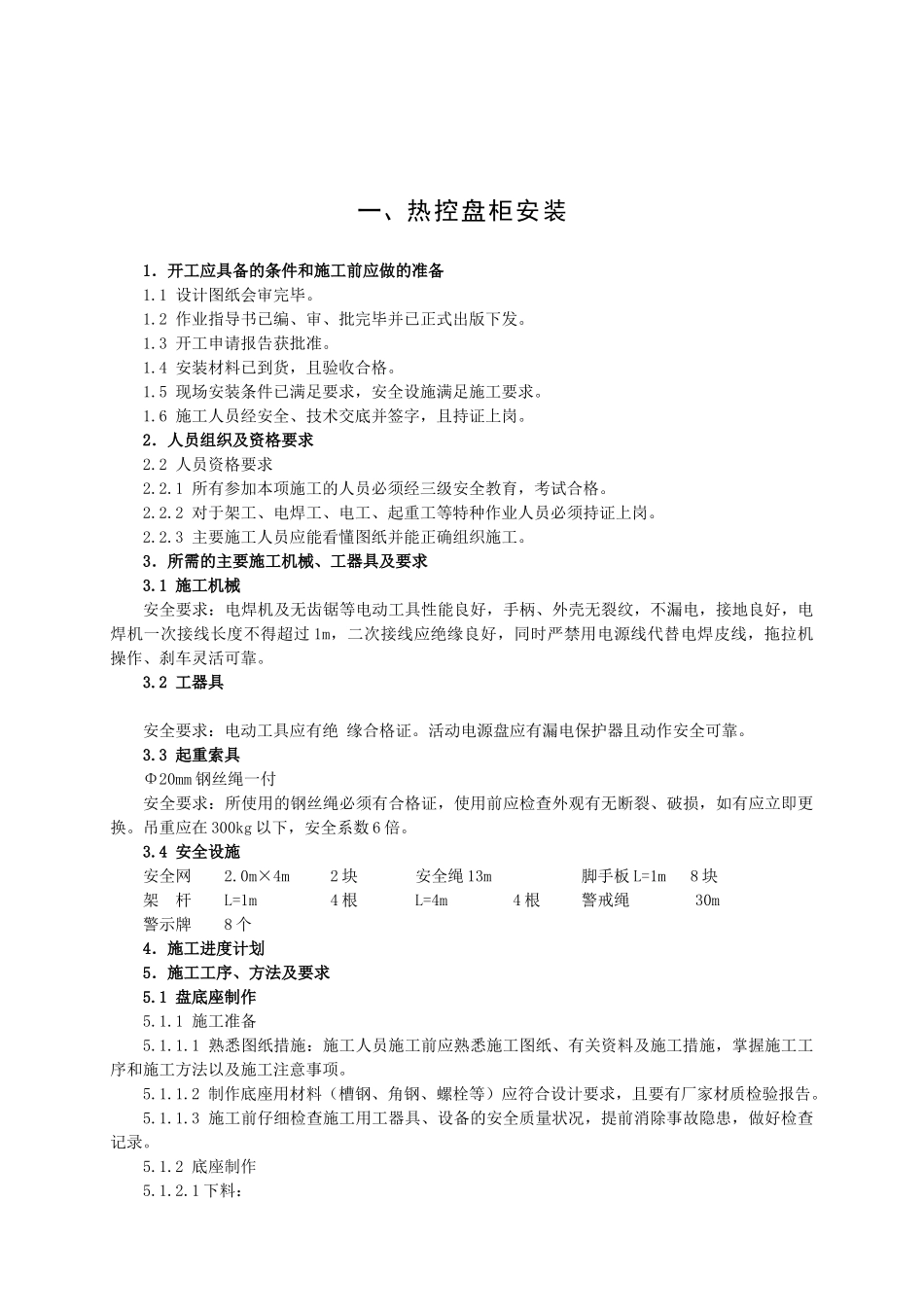

一、热控盘柜安装1．开工应具备的条件和施工前应做的准备1.1设计图纸会审完毕。1.2作业指导书已编、审、批完毕并已正式出版下发。1.3开工申请报告获批准。1.4安装材料已到货，且验收合格。1.5现场安装条件已满足要求，安全设施满足施工要求。1.6施工人员经安全、技术交底并签字，且持证上岗。2．人员组织及资格要求2.2人员资格要求2.2.1所有参加本项施工的人员必须经三级安全教育，考试合格。2.2.2对于架工、电焊工、电工、起重工等特种作业人员必须持证上岗。2.2.3主要施工人员应能看懂图纸并能正确组织施工。3．所需的主要施工机械、工器具及要求3.1施工机械安全要求：电焊机及无齿锯等电动工具性能良好，手柄、外壳无裂纹，不漏电，接地良好，电焊机一次接线长度不得超过1m，二次接线应绝缘良好，同时严禁用电源线代替电焊皮线，拖拉机操作、刹车灵活可靠。3.2工器具安全要求：电动工具应有绝缘合格证。活动电源盘应有漏电保护器且动作安全可靠。3.3起重索具Φ20mm钢丝绳一付安全要求：所使用的钢丝绳必须有合格证，使用前应检查外观有无断裂、破损，如有应立即更换。吊重应在300kg以下，安全系数6倍。3.4安全设施安全网2.0m×4m2块安全绳13m脚手板L=1m8块架杆L=1m4根L=4m4根警戒绳30m警示牌8个4．施工进度计划5．施工工序、方法及要求5.1盘底座制作5.1.1施工准备5.1.1.1熟悉图纸措施：施工人员施工前应熟悉施工图纸、有关资料及施工措施，掌握施工工序和施工方法以及施工注意事项。5.1.1.2制作底座用材料（槽钢、角钢、螺栓等）应符合设计要求，且要有厂家材质检验报告。5.1.1.3施工前仔细检查施工用工器具、设备的安全质量状况，提前消除事故隐患，做好检查记录。5.1.2底座制作5.1.2.1下料：a）施工人员首先根据施工图纸统计出所需各种材料的规格尺寸，严禁错用混用材料。b）对于生锈的型钢应进行除锈，不直的应进行矫正，使用榔头一一平直，若是镀锌材料则要垫木板保护镀锌层。c）根据图纸用无齿锯下料，禁止用火焊下料。d）施工人员将所下的材料应进行毛刺处理，并刷防锈漆，刷漆时留出型钢两端焊接处，防止焊接时产生有毒气体损害身体健康。e）根据图纸尺寸钻孔，所钻的孔应是长圆型的。5.1.2.2组装：a）首先根据施工图纸选择合适的材料，注意不能错用。b）组装时先点焊，再进行尺寸矫正，当矫正完毕后再进行焊接，焊接时要对角焊接，已减轻焊接造成的底座变形。c）底座焊接完毕后施工人员应进行矫正。除去焊渣药皮，并刷防锈漆。d）底座焊接采用J222焊条焊接（型钢材质为Q213），焊逢应饱满外形美观。e）按图纸给底座编号并做标记。5.2盘柜底座安装5.2.1电子间底座安装5.2.1.1盘底座安装应在地面二次抹面前进行。5.2.1.2底座安装之前，应清理基础地面，将预埋件找出，并将突出不平的地点大致剔平。然后找出盘的中心线（顺便按图检查预留电缆孔、导管孔是否合适），确定底座安装位置。5.2.1.3与土建专工一起确定一处集控室的标准标高，然后按照图纸设计尺寸先进行盘底座位置就位，再用水平仪找平，然后用不同厚度的垫铁或者角钢进行调整。相邻垫铁的（或角钢）间距不超过1m。5.2.1.4若安装在混凝土基础上而无预埋铁，首先用电钻打孔固定膨胀螺丝及小铁板，然后点焊上垫铁，检查底座中心及水平度，再将底座调整固定。5.2.1.5安装在预埋铁上或钢结构上的底座，直接通过垫铁焊接固定。5.2.1.6底座的水平倾斜度不超过长度的1‰，最大不超过1mm。5.2.1.7底座找平后，再校对其中心线，当合适后用电焊进行固定，固定时采用对角法。5.2.1.8如要求底座接地，采用两点式接地法，并保证接地良好。5.2.1.9底座在安装完后未二次抹面之前应注意防止底座受压变形。5.2.1.10当所有工作结束，填写质量验证表并交质检专工检验。5.2.2主厂房就地盘底座安装汽机房及煤仓间锅炉零米、运转层、附属厂房底座安装同5.2.15.2.1锅炉运转层以上箱柜底座安装5.2.1.1首先由技术员确定底座安装位置。5.2.1.2脚手架搭设。5.2.1.1施工人员将预制好的底座焊接在锅炉钢结构上。5.1盘柜运输5.1.1运盘为了方便运输及避免盘柜在搬运过程损坏，电子间内的控制盘应使厂家运输车辆直接开到现场现场位置为#1机锅炉与...
