WinAVR+AVR Studio 新手入门必读VIP免费

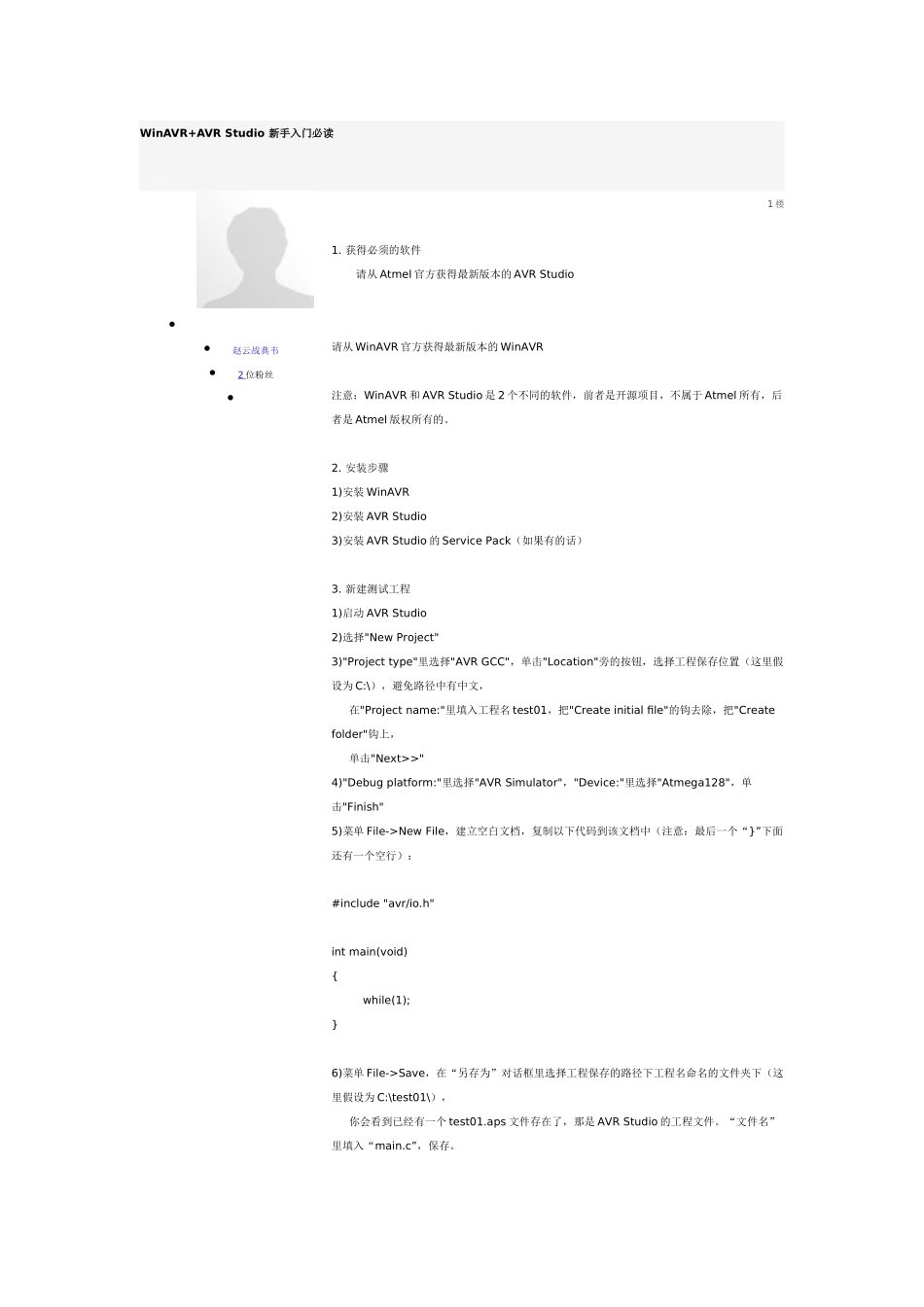

WinAVR+AVRStudio新手入门必读分享到:赵云战典韦2位粉丝1楼1.获得必须的软件请从Atmel官方获得最新版本的AVRStudio请从WinAVR官方获得最新版本的WinAVR注意：WinAVR和AVRStudio是2个不同的软件，前者是开源项目，不属于Atmel所有，后者是Atmel版权所有的。2.安装步骤1)安装WinAVR2)安装AVRStudio3)安装AVRStudio的ServicePack（如果有的话）3.新建测试工程1)启动AVRStudio2)选择"NewProject"3)"Projecttype"里选择"AVRGCC"，单击"Location"旁的按钮，选择工程保存位置（这里假设为C:\），避免路径中有中文，在"Projectname:"里填入工程名test01，把"Createinitialfile"的钩去除，把"Createfolder"钩上，单击"Next>>"4)"Debugplatform:"里选择"AVRSimulator"，"Device:"里选择"Atmega128"，单击"Finish"5)菜单File->NewFile，建立空白文档，复制以下代码到该文档中（注意：最后一个“}”下面还有一个空行）：#include"avr/io.h"intmain(void){while(1);}6)菜单File->Save，在“另存为”对话框里选择工程保存的路径下工程名命名的文件夹下（这里假设为C:\test01\），你会看到已经有一个test01.aps文件存在了，那是AVRStudio的工程文件。“文件名”里填入“main.c”，保存。7)在"AVRGCC"工程管理窗格内的"SourceFiles"上单击右键，右键菜单里选择"AddExistingSourceFile(s)..."，在"AddSourceFile"里选择刚刚建立的main.c文件。会看到工程管理窗格内的"SourceFiles"下多了个main.c文件。8)菜单Project->ConfigurationOprions，在"General"下（默认就是），确认"UseExternalMakeFile"没有钩上，"Frequency:"填入频率“8000000”，"Optimiztion"选择"-00"，确认"CreateHexFile"已经钩上，然后单击确定（请勿修改其它设置）9)菜单Build->ReBuildAll，编译工程。如果操作正确，应该没有警告和错误。10)菜单Debug->StartDebugging，顺利的话，软件仿真已经启动。11)至此，测试工程已成功。可以在工程保存目录下看到一个default文件夹，打开后有test01.elf（AVRStudio的支持的仿真调试文件格式之一），test01.hex（烧写时要用的文件）4.给新手的建议：如果书中/资料中以命令行方式编译文件，请跳过这些例子中的命令行操作，改为用AVRStudio新建工程来编译。如果有Makefile方面的讲解，也请跳过。因为这些讲解可能太过于简略，而难以理解。1)不要去用WinAVR带的mfile所产生的Makefile文件，只使用AVRStudio菜单Project->ConfigurationOprions来配置工程，（不要钩上"UseExternalMakeFile"）2)工程保存路径中不要有中文名，即只在英文名文件夹下（包括其上各级文件夹也是英文）3)始终使用Build->ReBuildAll，编译工程4)新建工程时，工程名不要用Makefile（不论何种大小写组合）5)新建工程时，不要钩上"Createinitialfile"6)不要修改"OutputFile"里的文件名7)现在，中断程序是以ISR(...)方式声明的，书和资料可能落后于WinAVR的更改，请随时通过开始菜单里WinAVR下的avr-libcManual[WinAVR]查看目前WinAVR的各种函数和头文件说明5.进一步学习：当你比较熟悉用AVRStudio完成你的工程编译过程后，可以考虑学习Makefile：赞142010-2-419:53回复123.122.100.*2楼2010-3-2909:44回复222.72.138.*3楼很好！2010-5-122:11回复7794503434楼关于gccgui的内存管理不能理解呀？2010-5-1209:04回复皮家隐士实况八29位粉丝5楼8错8错2010-8-917:28回复maomao11_06楼比较详细2010-12-2008:51回复218.9.82.*7楼学习2010-12-2611:34回复cuizhenping8楼楼主您好，请教一个问题，为什么我的avrstudio打开没有您在3)"Projecttype"里选择"AVRGCC"，单击"Location"旁的按钮，选择工程保存位置（这里假设为C:\），避免路径中有中文，里所说的AVRGCC只有AVRAssembler。谢谢了。2011-1-720:57回复赵云战典韦2位粉丝9楼回复：8楼没遇到过这样的问题，我感觉是不是你的软件版本比较低，我用的是4.18的。还有可能就是电脑里没有相应的软件，比如GCC？现在在学fpga了，AVRStudio接触也不是很多~希望你的问题早日解决。2011-2-809:18回复namewjc10楼谢谢楼主了之前困扰我的makefile的问题暂时解决了2011-2-1119:37回复wangshy200711楼楼主您好我没装WINAVR我打开AVRStudio新建工程时就出现了AVRGCC这正常吗如果不装WINAVR能编译C程序吗2011-2-1315:36回复randomize0012楼建议使用proteus进行仿真2011-2-2713:53回复28598818513楼谢谢楼主2011-3-2019:11回复mr_liyc14楼赞一个.2011-4-2013:42回复share11215楼谢谢耐心讲解！2011-4-2310:52回复狂人16楼受教了liguangmin963245位粉丝
