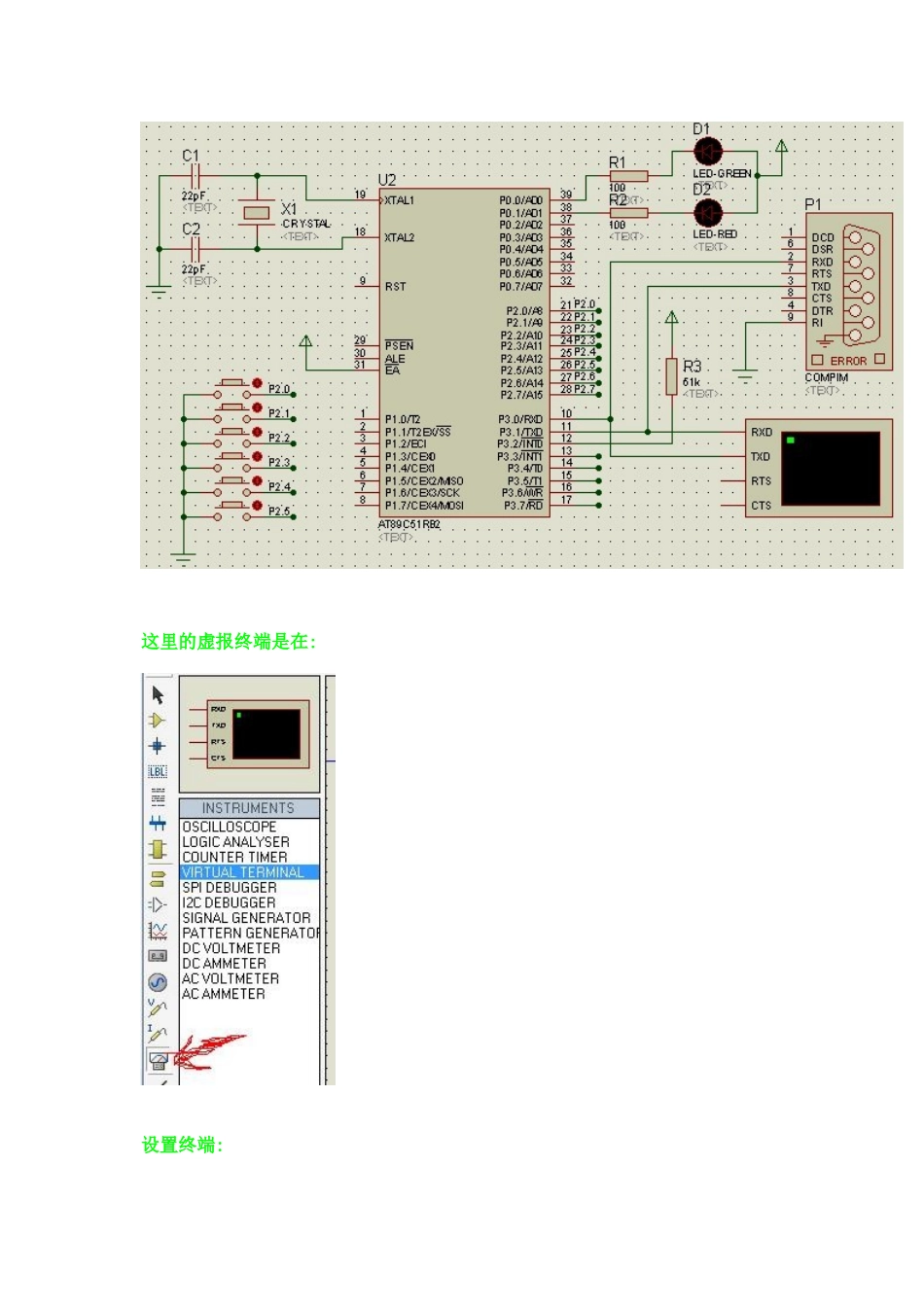

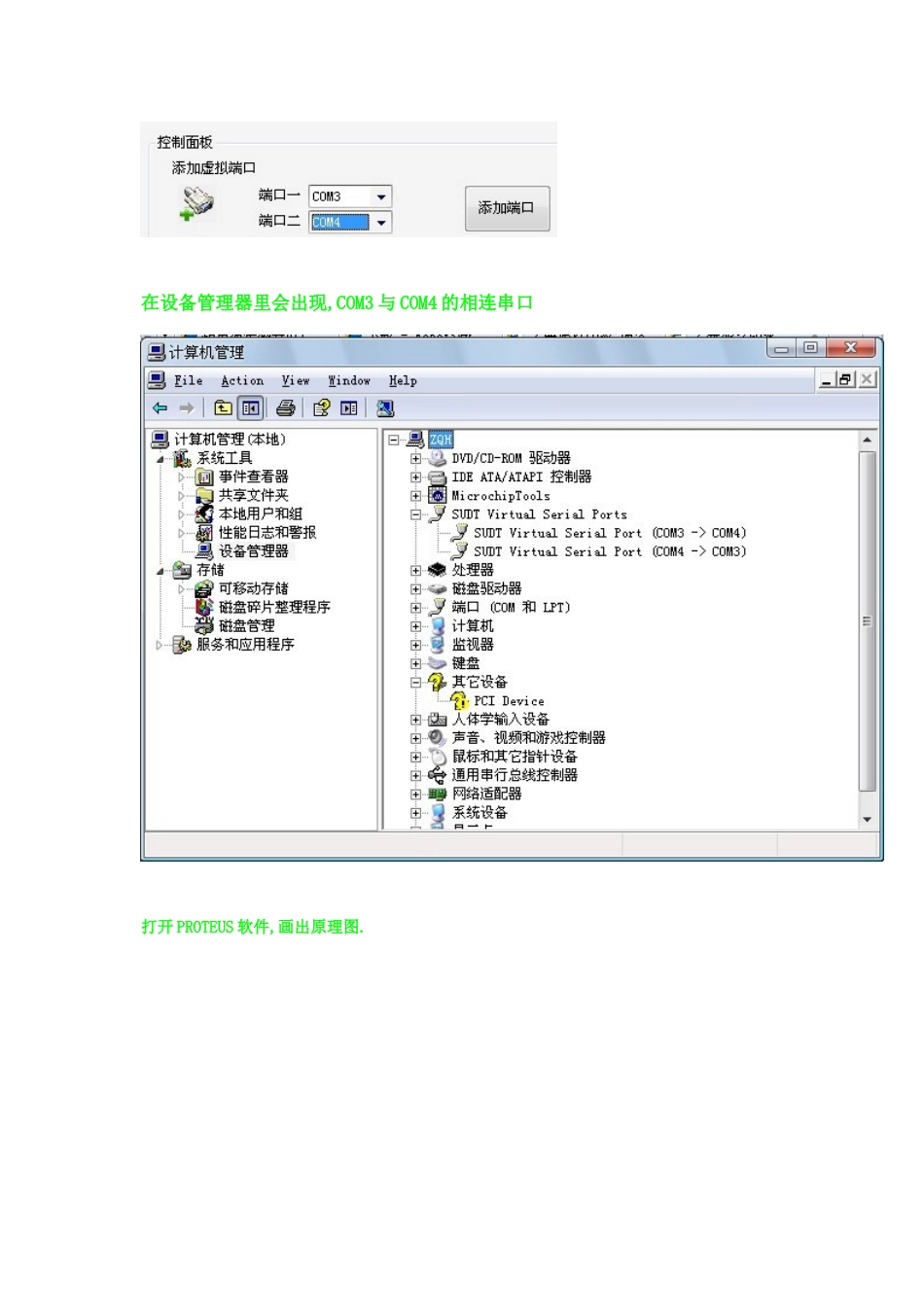

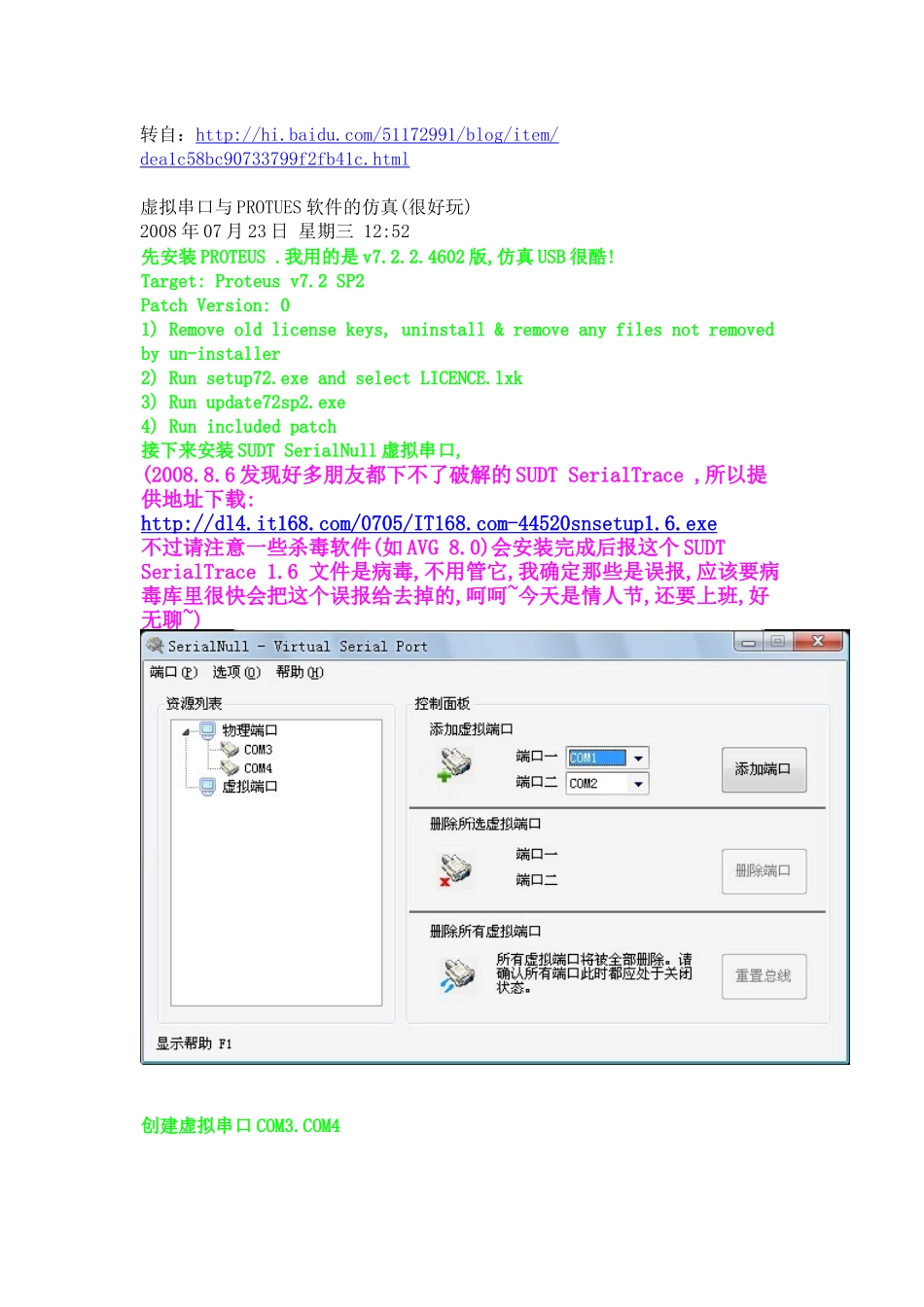

转自：http://hi.baidu.com/51172991/blog/item/dea1c58bc90733799f2fb41c.html虚拟串口与PROTUES软件的仿真(很好玩)2008年07月23日星期三12:52先安装PROTEUS.我用的是v7.2.2.4602版,仿真USB很酷!Target:Proteusv7.2SP2PatchVersion:01)Removeoldlicensekeys,uninstall&removeanyfilesnotremovedbyun-installer2)Runsetup72.exeandselectLICENCE.lxk3)Runupdate72sp2.exe4)Runincludedpatch接下来安装SUDTSerialNull虚拟串口,(2008.8.6发现好多朋友都下不了破解的SUDTSerialTrace,所以提供地址下载:http://dl4.it168.com/0705/IT168.com-44520snsetup1.6.exe不过请注意一些杀毒软件(如AVG8.0)会安装完成后报这个SUDTSerialTrace1.6文件是病毒,不用管它,我确定那些是误报,应该要病毒库里很快会把这个误报给去掉的,呵呵~今天是情人节,还要上班,好无聊~)创建虚拟串口COM3.COM4在设备管理器里会出现,COM3与COM4的相连串口打开PROTEUS软件,画出原理图.这里的虚报终端是在:设置终端:现在设置CPU,导入写好的串口程序;注意晶振的频率,我用的是11.0592,波特率用19200,接下来设置COMPIM,我们只要注意波别率,数据位,停止位,奇偶校验就可以了.设置好后运行PROTEUS软件,打开串口调试软件.我们只要注意波别率,数据位,停止位,奇偶校验就可以了.运行调试结果如下:COM3发送DE到终端,会返回A857,并且,亮绿灯~特别注意一点,因为虚拟的串口COM3与COM4是相连的,所以接线的时候不要弄错!!!其实这个原理很简单,我再说你们就觉得我太啰嗦了~呵呵~祝朋友们天天开心~
