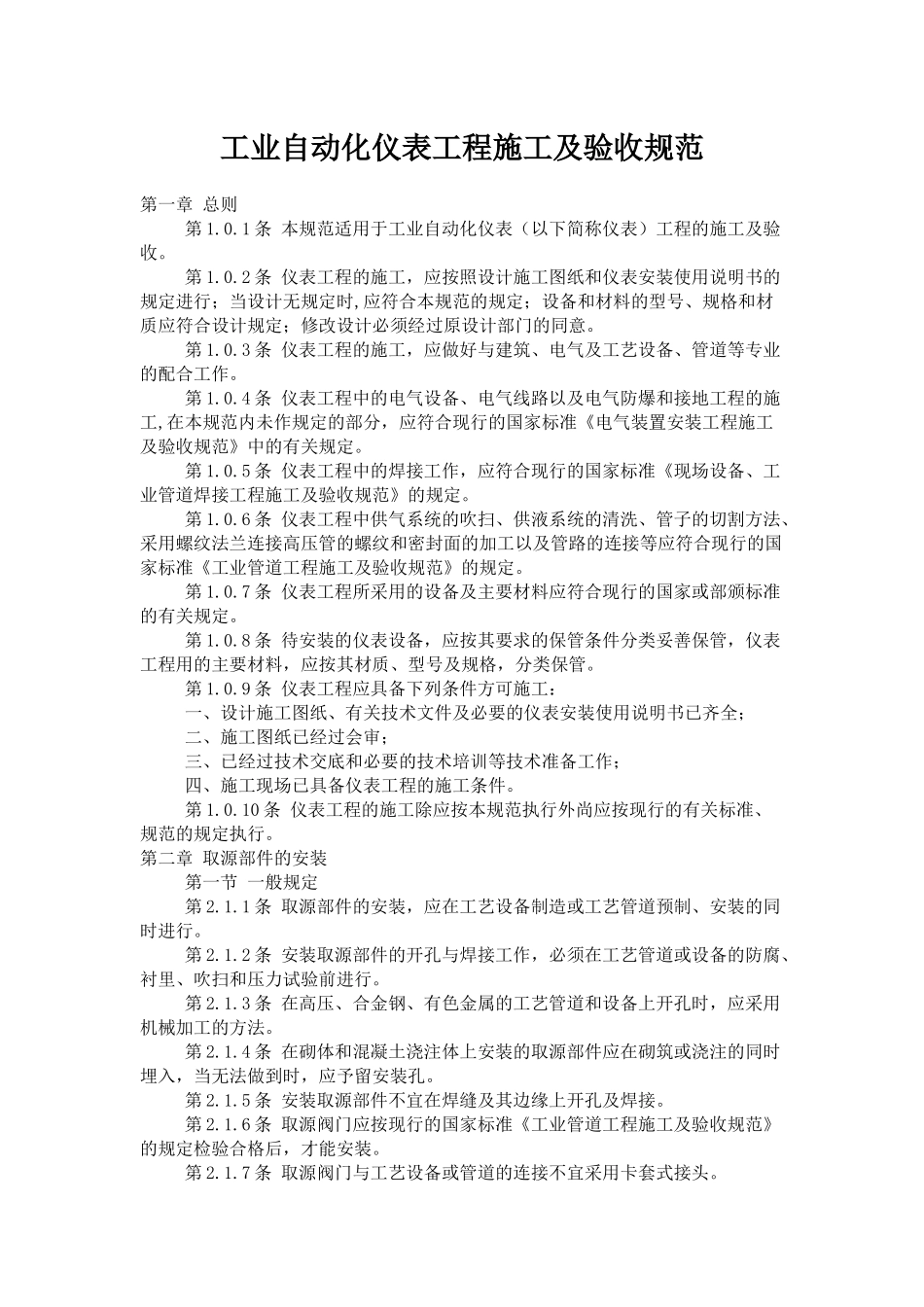

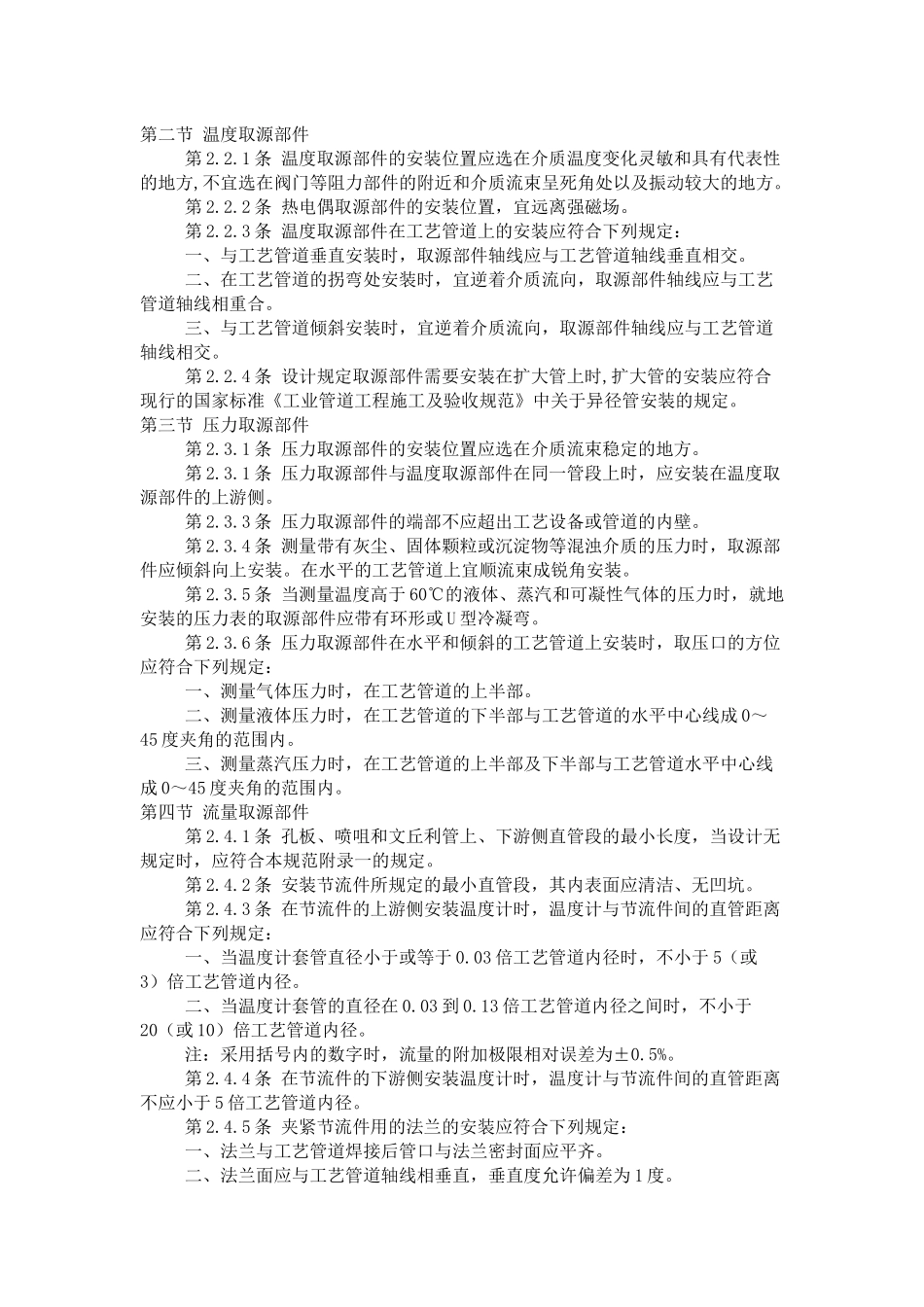

工业自动化仪表工程施工及验收规范第一章总则第1.0.1条本规范适用于工业自动化仪表（以下简称仪表）工程的施工及验收。第1.0.2条仪表工程的施工，应按照设计施工图纸和仪表安装使用说明书的规定进行；当设计无规定时,应符合本规范的规定；设备和材料的型号、规格和材质应符合设计规定；修改设计必须经过原设计部门的同意。第1.0.3条仪表工程的施工，应做好与建筑、电气及工艺设备、管道等专业的配合工作。第1.0.4条仪表工程中的电气设备、电气线路以及电气防爆和接地工程的施工,在本规范内未作规定的部分，应符合现行的国家标准《电气装置安装工程施工及验收规范》中的有关规定。第1.0.5条仪表工程中的焊接工作，应符合现行的国家标准《现场设备、工业管道焊接工程施工及验收规范》的规定。第1.0.6条仪表工程中供气系统的吹扫、供液系统的清洗、管子的切割方法、采用螺纹法兰连接高压管的螺纹和密封面的加工以及管路的连接等应符合现行的国家标准《工业管道工程施工及验收规范》的规定。第1.0.7条仪表工程所采用的设备及主要材料应符合现行的国家或部颁标准的有关规定。第1.0.8条待安装的仪表设备，应按其要求的保管条件分类妥善保管，仪表工程用的主要材料，应按其材质、型号及规格，分类保管。第1.0.9条仪表工程应具备下列条件方可施工：一、设计施工图纸、有关技术文件及必要的仪表安装使用说明书已齐全；二、施工图纸已经过会审；三、已经过技术交底和必要的技术培训等技术准备工作；四、施工现场已具备仪表工程的施工条件。第1.0.10条仪表工程的施工除应按本规范执行外尚应按现行的有关标准、规范的规定执行。第二章取源部件的安装第一节一般规定第2.1.1条取源部件的安装，应在工艺设备制造或工艺管道预制、安装的同时进行。第2.1.2条安装取源部件的开孔与焊接工作，必须在工艺管道或设备的防腐、衬里、吹扫和压力试验前进行。第2.1.3条在高压、合金钢、有色金属的工艺管道和设备上开孔时，应采用机械加工的方法。第2.1.4条在砌体和混凝土浇注体上安装的取源部件应在砌筑或浇注的同时埋入，当无法做到时，应予留安装孔。第2.1.5条安装取源部件不宜在焊缝及其边缘上开孔及焊接。第2.1.6条取源阀门应按现行的国家标准《工业管道工程施工及验收规范》的规定检验合格后，才能安装。第2.1.7条取源阀门与工艺设备或管道的连接不宜采用卡套式接头。第二节温度取源部件第2.2.1条温度取源部件的安装位置应选在介质温度变化灵敏和具有代表性的地方,不宜选在阀门等阻力部件的附近和介质流束呈死角处以及振动较大的地方。第2.2.2条热电偶取源部件的安装位置，宜远离强磁场。第2.2.3条温度取源部件在工艺管道上的安装应符合下列规定：一、与工艺管道垂直安装时，取源部件轴线应与工艺管道轴线垂直相交。二、在工艺管道的拐弯处安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相重合。三、与工艺管道倾斜安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相交。第2.2.4条设计规定取源部件需要安装在扩大管上时,扩大管的安装应符合现行的国家标准《工业管道工程施工及验收规范》中关于异径管安装的规定。第三节压力取源部件第2.3.1条压力取源部件的安装位置应选在介质流束稳定的地方。第2.3.1条压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。第2.3.3条压力取源部件的端部不应超出工艺设备或管道的内壁。第2.3.4条测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装。在水平的工艺管道上宜顺流束成锐角安装。第2.3.5条当测量温度高于60℃的液体、蒸汽和可凝性气体的压力时，就地安装的压力表的取源部件应带有环形或U型冷凝弯。第2.3.6条压力取源部件在水平和倾斜的工艺管道上安装时，取压口的方位应符合下列规定：一、测量气体压力时，在工艺管道的上半部。二、测量液体压力时，在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内。三、测量蒸汽压力时，在工艺管道的上半部及下半部与工艺管道水平中心线成0～45度夹角的范围内。第四节流量取源部件第2.4.1条孔板、喷咀和文丘利管上、下游侧直管段的最小长度，当...
