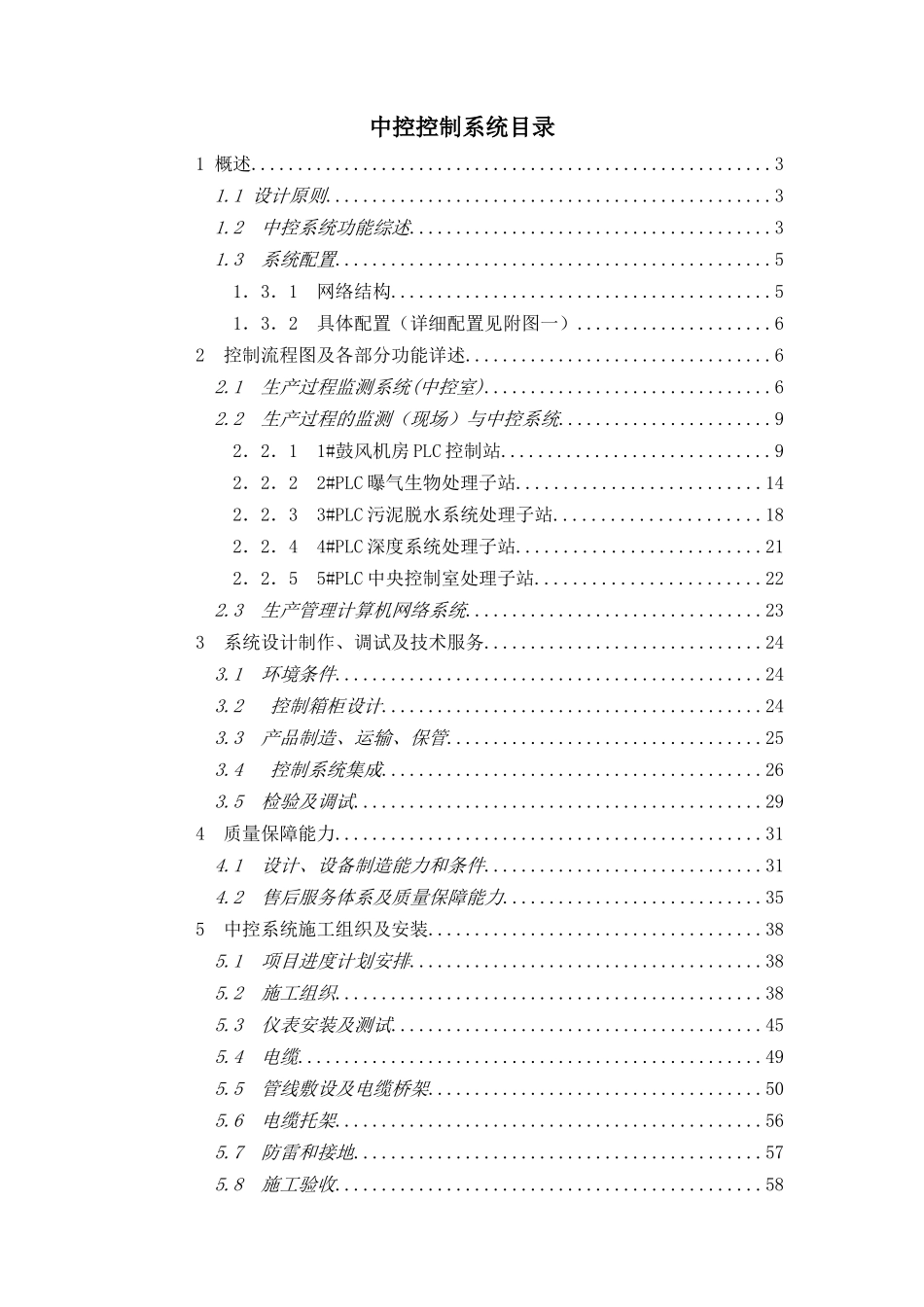

中控控制系统目录1概述........................................................31.1设计原则................................................31.2中控系统功能综述.......................................31.3系统配置...............................................51．3．1网络结构.........................................51．3．2具体配置（详细配置见附图一）.....................62控制流程图及各部分功能详述.................................62.1生产过程监测系统(中控室)...............................62.2生产过程的监测（现场）与中控系统.......................92．2．11#鼓风机房PLC控制站.............................92．2．22#PLC曝气生物处理子站..........................142．2．33#PLC污泥脱水系统处理子站......................182．2．44#PLC深度系统处理子站..........................212．2．55#PLC中央控制室处理子站........................222.3生产管理计算机网络系统................................233系统设计制作、调试及技术服务..............................243.1环境条件..............................................243.2控制箱柜设计.........................................243.3产品制造、运输、保管..................................253.4控制系统集成.........................................263.5检验及调试............................................294质量保障能力..............................................314.1设计、设备制造能力和条件..............................314.2售后服务体系及质量保障能力............................355中控系统施工组织及安装....................................385.1项目进度计划安排......................................385.2施工组织..............................................385.3仪表安装及测试........................................455.4电缆..................................................495.5管线敷设及电缆桥架....................................505.6电缆托架..............................................565.7防雷和接地............................................575.8施工验收..............................................586自动化控制系统I/O表......................................581概述根据10月28日省环保厅、晋中市环保局对污水处理场现场检查提出，现场处理控制、监视系统存在数据监视、测量等点不符合国家环保部下发环办（2008）90号文件要求情况，通过对污水量的预测，根据污水量和投资状况，我方在进行系统组态时，将全厂作为一个整体来考虑，并可方便地扩展或升级系统选用符合国际标准的产品，其技术先进、结构开放，能够长期提供技术支持、备品备件有保障。同时，还充分考虑经济适用性、节省投资和与远期工程的衔接，与远期公用的控制子站，控制点数一次考虑，完善现场仪表数据与中控系统的核验，完善自动控制系统的遗留调试尾项。本污水厂中控系统采用“集中管理、分散控制、数据共享”的分层、分布式的拓扑结构，符合当前工业自动化监测系统发展趋势，能够实现全厂工艺参数及设备集中监测和生产过程的自动控制。系统包括：满足要求的控制系统硬件设备、监控和编程软件、辅助装置以及操作台、控制箱柜等。1.1设计原则集中管理、分散控制、数据共享；具有高度的开放性、可靠性、稳定性和安全性；具有较强的兼容性、扩充性、可扩展性；易于操作使用、可修改；所有标志性、提示性、警告性、显示性的部分采用中文简体。中控仪表系统必须在充分考虑本工程污水处理工艺特性的基础上，按照具有先进技术水平的现代化污水处理厂进行设计。设计方案中，既要考虑操作、管理水平的先进性，同时也考虑到高新技术应用的合理性、经济性，在保证生产管理要求的前提下，尽可能节约投资，获得良好的技术经济指标，并能保证系统长期稳定高效地运行。1.2中控系统功能综述根据安泰发电污水厂的设计规模和工艺...
