ARM926EJ-S处理器VIP免费

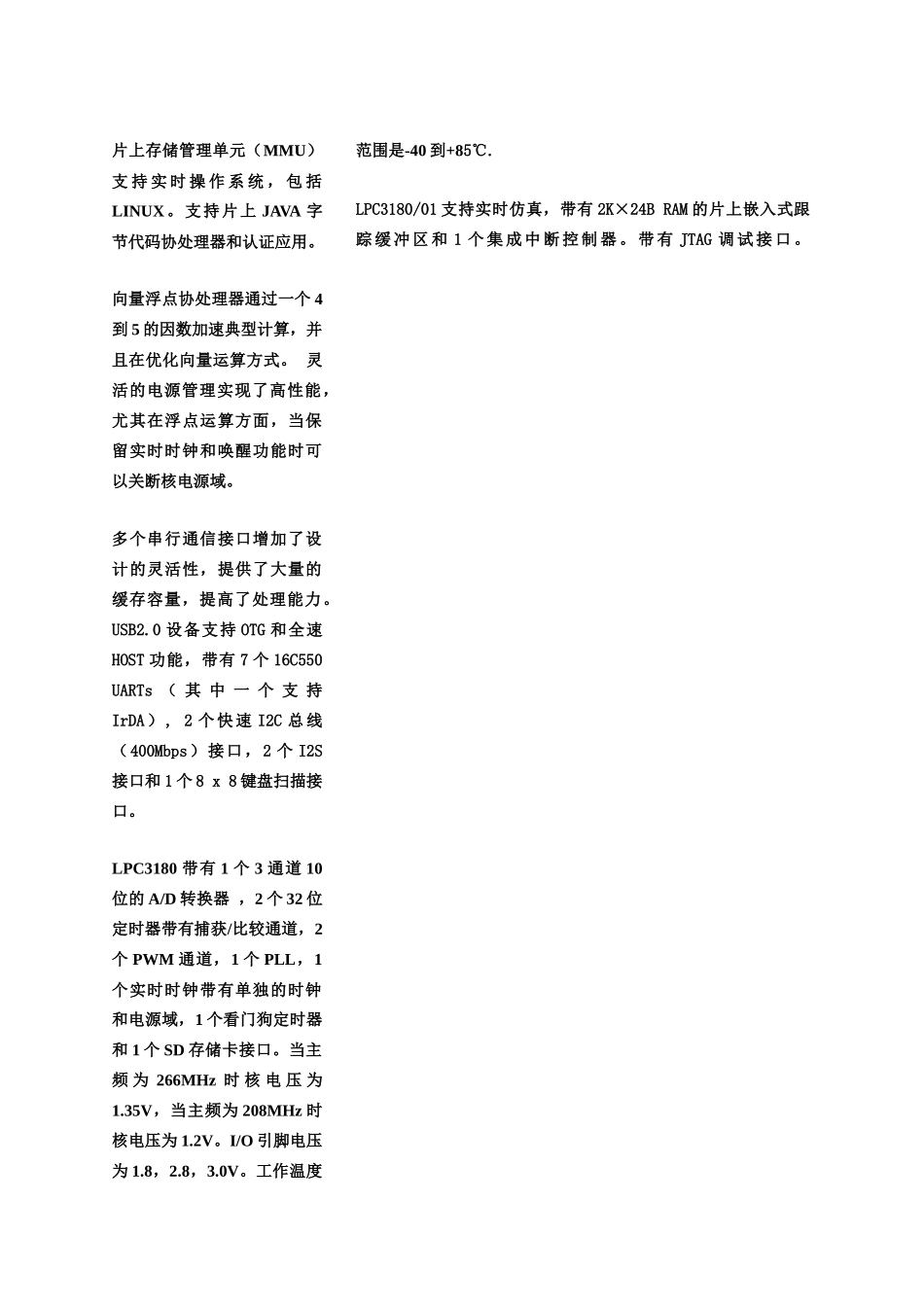

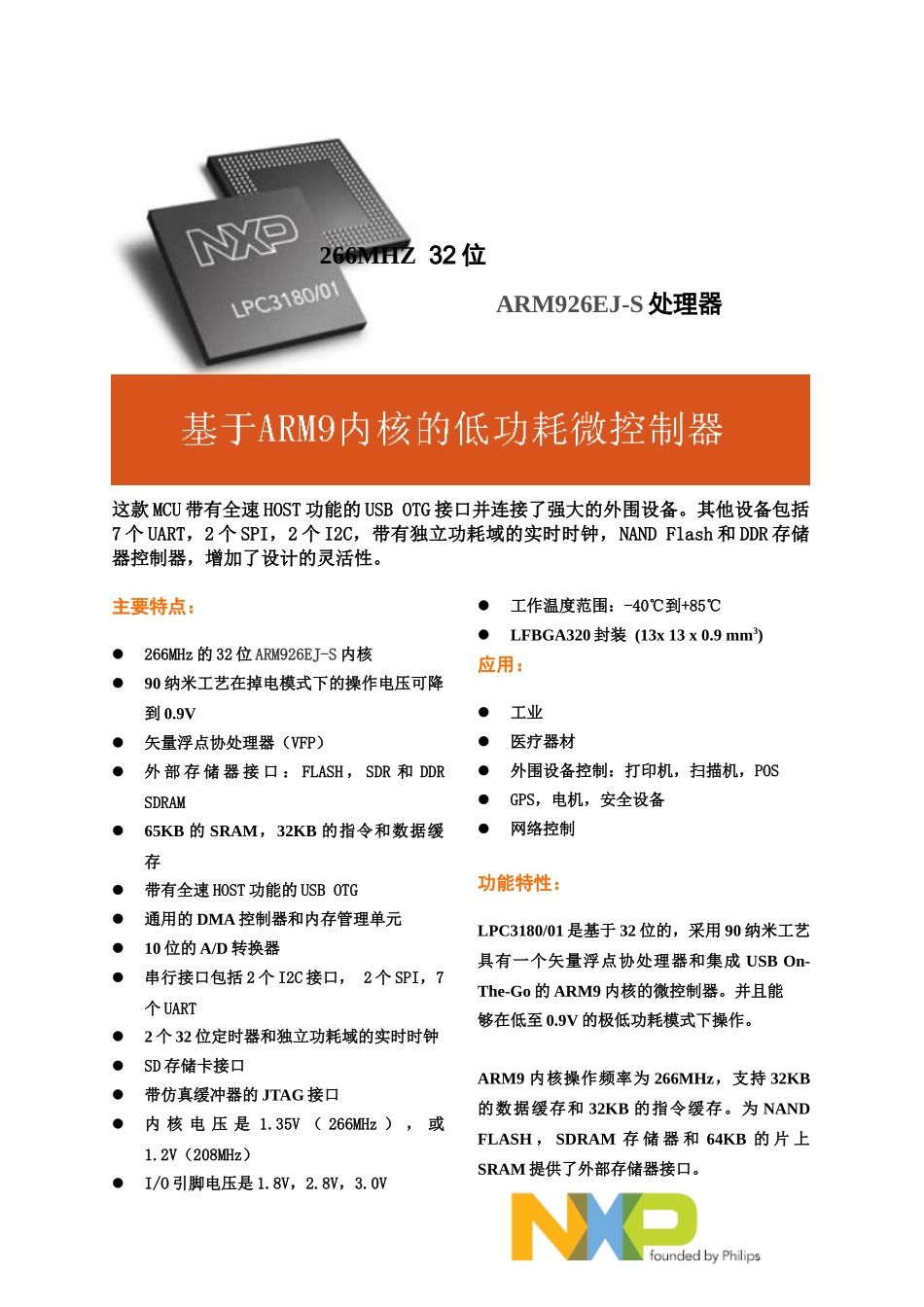

266MHZ32位ARM926EJ-S处理器这款MCU带有全速HOST功能的USBOTG接口并连接了强大的外围设备。其他设备包括7个UART，2个SPI，2个I2C，带有独立功耗域的实时时钟，NANDFlash和DDR存储器控制器，增加了设计的灵活性。主要特点：266MHz的32位ARM926EJ-S内核90纳米工艺在掉电模式下的操作电压可降到0.9V矢量浮点协处理器（VFP）外部存储器接口：FLASH，SDR和DDRSDRAM65KB的SRAM，32KB的指令和数据缓存带有全速HOST功能的USBOTG通用的DMA控制器和内存管理单元10位的A/D转换器串行接口包括2个I2C接口，2个SPI，7个UART2个32位定时器和独立功耗域的实时时钟SD存储卡接口带仿真缓冲器的JTAG接口内核电压是1.35V（266MHz），或1.2V（208MHz）I/O引脚电压是1.8V，2.8V，3.0V工作温度范围：-40℃到+85℃LFBGA320封装(13x13x0.9mm3)应用：工业医疗器材外围设备控制：打印机，扫描机，POSGPS，电机，安全设备网络控制功能特性：LPC3180/01是基于32位的，采用90纳米工艺具有一个矢量浮点协处理器和集成USBOn-The-Go的ARM9内核的微控制器。并且能够在低至0.9V的极低功耗模式下操作。ARM9内核操作频率为266MHz，支持32KB的数据缓存和32KB的指令缓存。为NANDFLASH，SDRAM存储器和64KB的片上SRAM提供了外部存储器接口。片上存储管理单元（MMU）支持实时操作系统，包括LINUX。支持片上JAVA字节代码协处理器和认证应用。向量浮点协处理器通过一个4到5的因数加速典型计算，并且在优化向量运算方式。灵活的电源管理实现了高性能，尤其在浮点运算方面，当保留实时时钟和唤醒功能时可以关断核电源域。多个串行通信接口增加了设计的灵活性，提供了大量的缓存容量，提高了处理能力。USB2.0设备支持OTG和全速HOST功能，带有7个16C550UARTs（其中一个支持IrDA）,2个快速I2C总线（400Mbps）接口，2个I2S接口和1个8x8键盘扫描接口。LPC3180带有1个3通道10位的A/D转换器，2个32位定时器带有捕获/比较通道，2个PWM通道，1个PLL，1个实时时钟带有单独的时钟和电源域，1个看门狗定时器和1个SD存储卡接口。当主频为266MHz时核电压为1.35V，当主频为208MHz时核电压为1.2V。I/O引脚电压为1.8，2.8，3.0V。工作温度范围是-40到+85℃.LPC3180/01支持实时仿真，带有2K×24BRAM的片上嵌入式跟踪缓冲区和1个集成中断控制器。带有JTAG调试接口。LPC3180选型指南
