PDM系统一级工艺路线管理规范VIP免费

PDM系统一级工艺路线管理规范_第1页
1/47
PDM系统一级工艺路线管理规范_第2页
2/47
PDM系统一级工艺路线管理规范_第3页
3/47

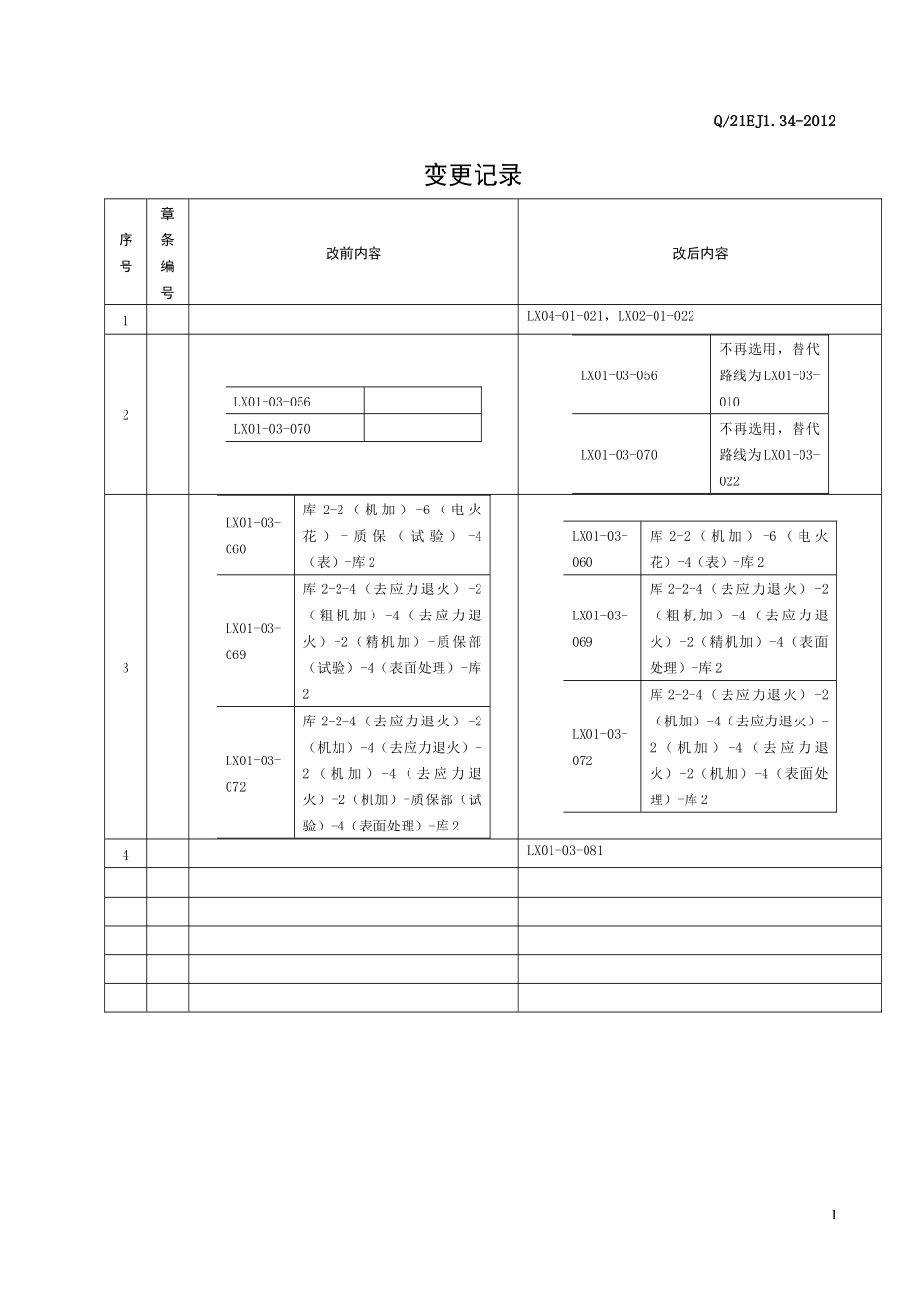

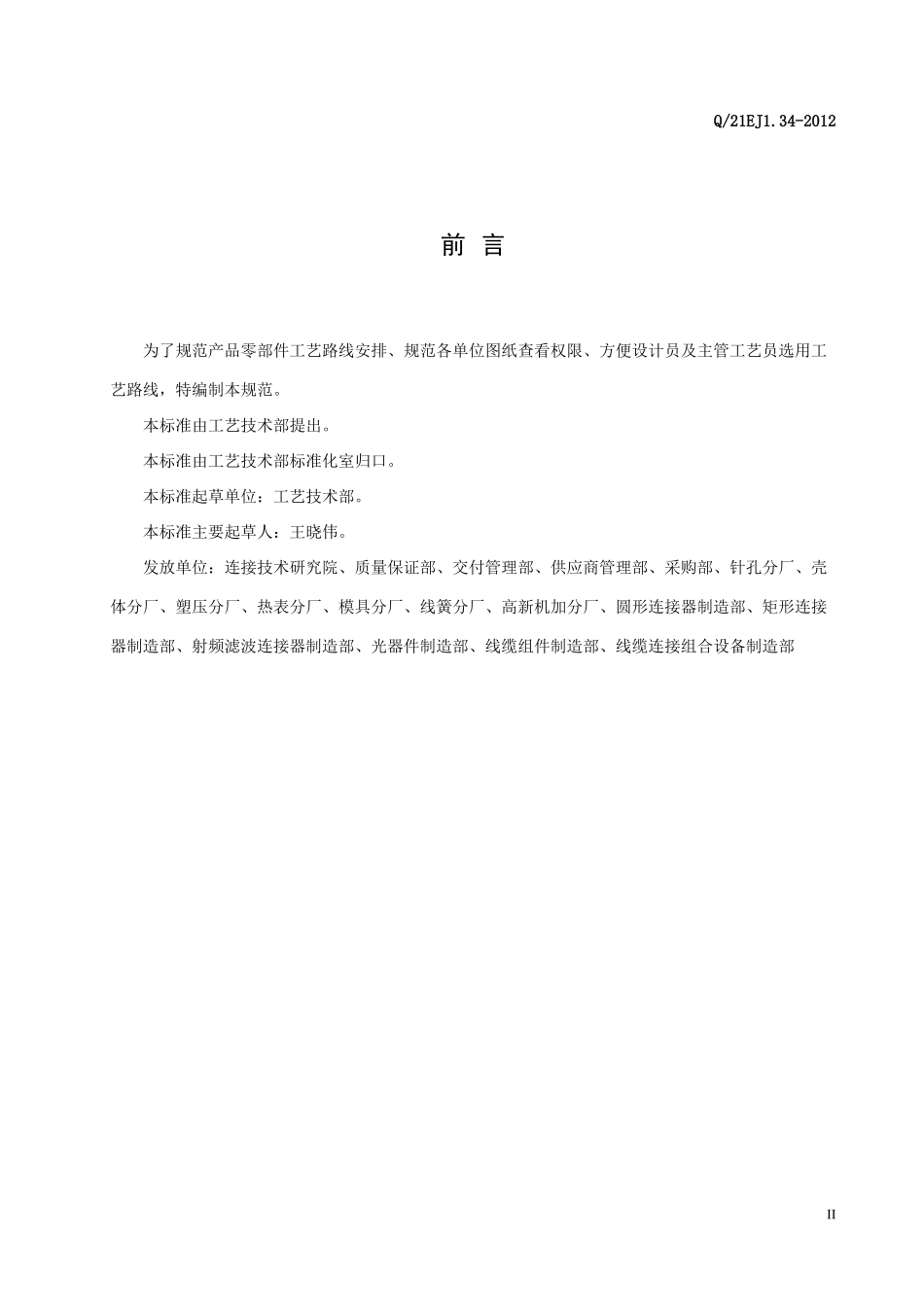

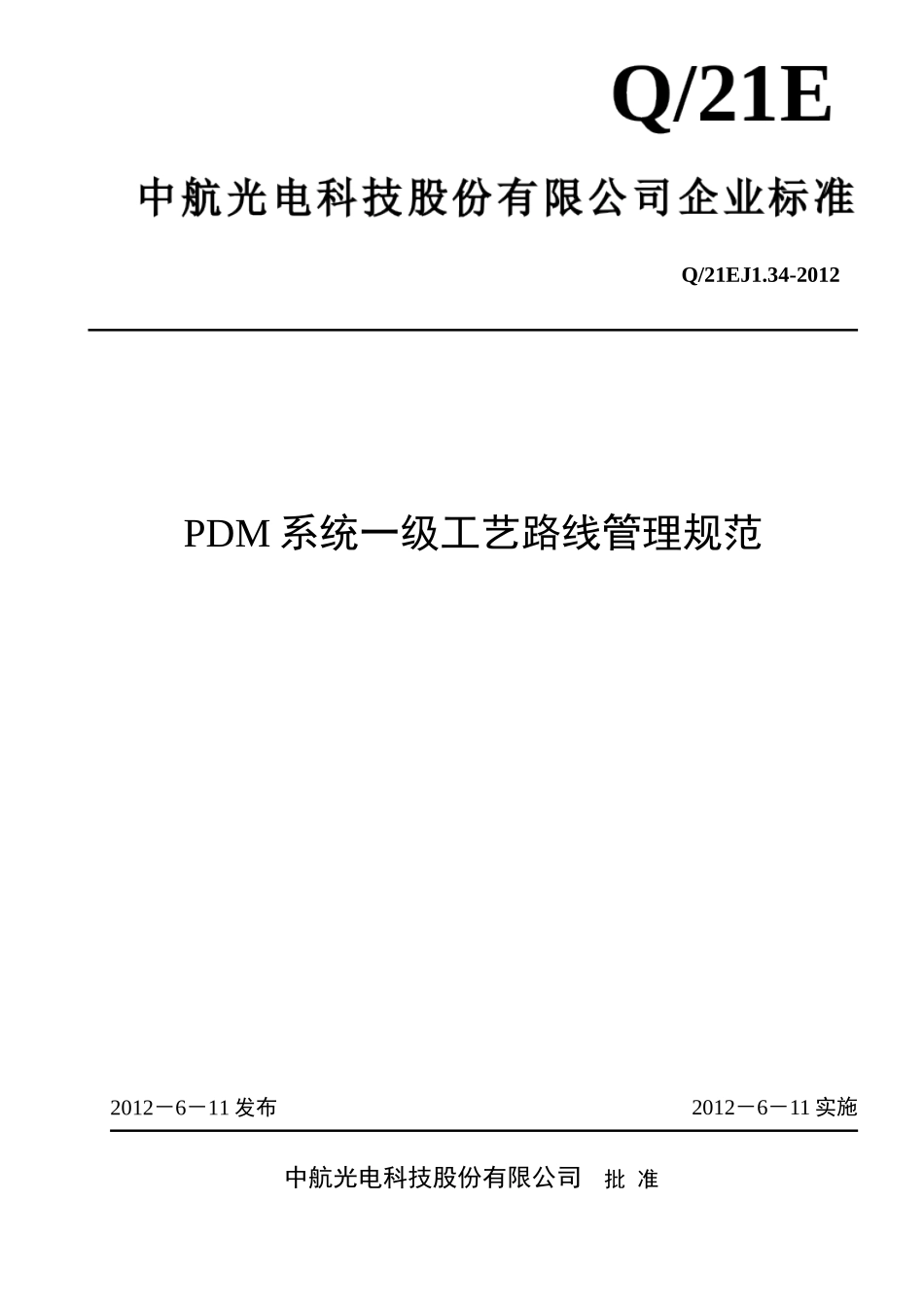

批中航光电科技股份有限公司Q/21EJ1.34-2012准2012-6-11发布2012-6-11实施PDM系统一级工艺路线管理规范Q/21EJ1.34-2012变更记录序号章条编号改前内容改后内容1LX04-01-021,LX02-01-0222LX01-03-056LX01-03-070LX01-03-056不再选用,替代路线为LX01-03-010LX01-03-070不再选用,替代路线为LX01-03-0223LX01-03-060库2-2(机加)-6(电火花)-质保(试验)-4(表)-库2LX01-03-069库2-2-4(去应力退火)-2(粗机加)-4(去应力退火)-2(精机加)-质保部(试验)-4(表面处理)-库2LX01-03-072库2-2-4(去应力退火)-2(机加)-4(去应力退火)-2(机加)-4(去应力退火)-2(机加)-质保部(试验)-4(表面处理)-库2LX01-03-060库2-2(机加)-6(电火花)-4(表)-库2LX01-03-069库2-2-4(去应力退火)-2(粗机加)-4(去应力退火)-2(精机加)-4(表面处理)-库2LX01-03-072库2-2-4(去应力退火)-2(机加)-4(去应力退火)-2(机加)-4(去应力退火)-2(机加)-4(表面处理)-库24LX01-03-081IQ/21EJ1.34-2012前言为了规范产品零部件工艺路线安排、规范各单位图纸查看权限、方便设计员及主管工艺员选用工艺路线,特编制本规范。本标准由工艺技术部提出。本标准由工艺技术部标准化室归口。本标准起草单位:工艺技术部。本标准主要起草人:王晓伟。发放单位:连接技术研究院、质量保证部、交付管理部、供应商管理部、采购部、针孔分厂、壳体分厂、塑压分厂、热表分厂、模具分厂、线簧分厂、高新机加分厂、圆形连接器制造部、矩形连接器制造部、射频滤波连接器制造部、光器件制造部、线缆组件制造部、线缆连接组合设备制造部IIQ/21EJ1.34-2012PDM系统一级工艺路线管理规范1范围本规范规定了公司产品零部件的一级工艺路线。本规范适用于PDM系统对新产品零部件工艺路线的管理、明确各单位查看权限以及指导、规范制造部安排零部件的生产。2规范性引用文件无3术语3.1一级工艺路线是指指导产品图纸发放、查阅,指导制造部统一安排组织生产,明确产品零部件跨分厂、跨主要工序流转的流程性工艺规定。3.2二级工艺路线是指各分厂在遵照一级工艺路线规定的前提下,按照产品零部件实际加工的工序和工步细分排列的加工性工艺规定。4规定公司产品零部件一级工艺路线规定见表1。5路线编制原则5.1通则5.1.1所有零部件工艺路线按照公司定位的各分厂职责及加工能力进行安排,如本公司各分厂及制造部均没有加工能力,则统一安排外协处理。5.1.2公司内部产品分工划分按照中航光电人【2014】8号文《关于公司机构调整通知》的规定原则,具体划分原则见表1。表1序号制造部产品大类1军用连接器制造部军用矩形连接器军用圆形连接器高低频混装连接器(包括军民品)流体连接器(包括军民品)滤波连接器(包括军民品)射频同轴及差分连接器和射频同轴及组件(包括军民品)2民用连接器制造部民用矩形连接器民用圆形连接器1Q/21EJ1.34-2012电动汽车连接器及电动汽车线缆组件、电动汽车机箱类3线缆集成设备制造部连接器(包括绞针连接器、电旋转类连接器)(包括军民品)线缆组件(包括绞针线缆组件、通用线缆组件、差分线缆组件)(包括军民品)线缆连接组合设备(包括机柜、机箱、机架和流体设备等)(包括军民品)4光器件制造部光器件(包括光器件、光缆组件和光旋转产品等)5光电事业部光电设备类产品5.1.3所有跨分厂的检测内容不在一级工艺路线上体现,各主制单位把本部门能够检测的项目做完,本部门不能检测的项目统一由质量保证部负责。5.1.4在线缆集成设备制造部12A承制的线缆组件中,连接器部分要做成部件形式,以成品形式配套,减少线缆集成设备制造部12A现场装配连接器的工作。5.1.5热表分厂及外协的热表处理路线内容(热处理、表处理、涂色环或涂色带)在路线选用时,必须与零件实际加工内容一致,不能多工序或者漏工序。5.2详细要求5.2.1为机箱机柜配套的线缆组件的路线安排1)高频线缆组件,由军用连接器制造部5A生产。2)光纤跳线,由光器件制造部11A生产。3)光电混装线缆组件,由线缆集成设备制造部12A主制,光器件制造部11A协助。4)差分线缆组件,由军用连接器制造部5A生产。5)高低频混装...
