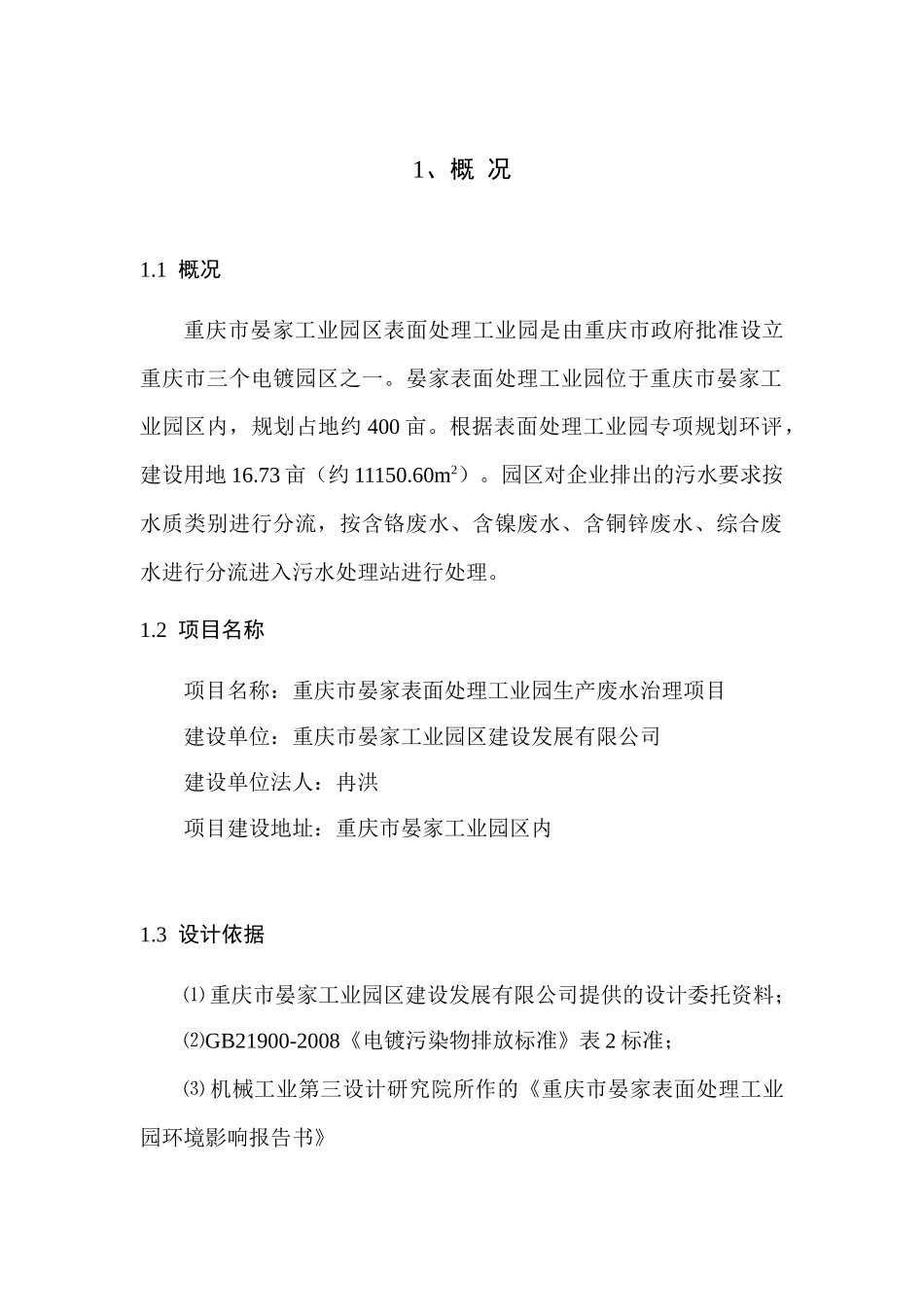

1、概况1.1概况重庆市晏家工业园区表面处理工业园是由重庆市政府批准设立重庆市三个电镀园区之一。晏家表面处理工业园位于重庆市晏家工业园区内,规划占地约400亩。根据表面处理工业园专项规划环评,建设用地16.73亩(约11150.60m2)。园区对企业排出的污水要求按水质类别进行分流,按含铬废水、含镍废水、含铜锌废水、综合废水进行分流进入污水处理站进行处理。1.2项目名称项目名称:重庆市晏家表面处理工业园生产废水治理项目建设单位:重庆市晏家工业园区建设发展有限公司建设单位法人:冉洪项目建设地址:重庆市晏家工业园区内1.3设计依据⑴重庆市晏家工业园区建设发展有限公司提供的设计委托资料;⑵GB21900-2008《电镀污染物排放标准》表2标准;⑶机械工业第三设计研究院所作的《重庆市晏家表面处理工业园环境影响报告书》⑷机械工业第三设计研究院所作的《重庆市晏家表面处理工业园污水处理厂项目建议书》⑸相关法律法规⑹现场勘探1.4设计原则⑴依据国家和重庆市有关环保法规、产业政策,根据晏家表面处理工业园区总体布局及排水系统现状进行新建项目的建设,以便充分发挥建设项目的社会效益、经济效益和环境效益。⑵根据设计进水水质和出厂水质要求,所选污水处理工艺力求技术先进成熟、处理效果好、运行稳妥可靠、高效节能、经济合理,确保污水处理效果,减少工程投资及日常运行费用;⑶采用高新技术,合理利用资源,降低能耗,重点是治理污染,促进科技进步,实现可持续发展。⑷提高自控水平,人机互补,管控一体化,使环保的监测和记录更加严密科学,使环保工作管理上水平、上档次。1.5工程范围1)对废水处理厂区进行统一规划布局设计;2)建构设计;3)站内管道工程及金属工程;4)站内防腐工程;5)电气设计。2、原水水质水量、排放标准2.1原水水质、水量重庆市晏家表面处理工业园,其污水来源于电镀生产过程中的镀件清洗、镀液过滤、废镀液以及由于操作或管理不善引起的“跑、冒、滴、漏”;另外还有地面冲洗、通风冷凝等。电镀废水中主要的污染物为各种金属离子,如铬、铜、镍、锌、铁等,其次是酸类和碱类物质。在各种镀液中还添加了各种光亮剂、洗涤剂、表面活性剂等有机物质。另外,镀件预处理中还有油、金属氧化物等杂质带入电镀废水中。该工业园区的废水主要由以下几种组成:⑴含铬废水含铬电镀废水主要来源于镀铬、钝化、铝阳极氧化等镀件的清洗水。一般镀铬清洗水,其含六价铬浓度为28.2mg/L,总铬为31.3mg/L,正常清洗水的pH为2~4,SS为40mg/L。处理水量为750m3/d。⑵含镍废水含镍电镀废水包括镀铬的预镀镍清洗废水和镀镍清洗废水。一般镀镍清洗水,其总镍含量191.6mg/L,正常清洗水的pH为3~4,SS为40mg/L。处理水量为750m3/d。⑶前处理废水(含综合废水)前处理废液主要来自电镀工艺的预处理阶段,预处理阶段主要是对镀件进行清洗和除油脂等处理,因此,前处理废液主要含油、酸、碱和部分表面活性剂等物质,一般重金属离子较少(只是在酸洗过程中溶解的镀件表层的氧化物)。其污染物主要为:石油类含量100mg/L,COD100mg/L,SS为200mg/L,pH为3.5~6,总铁为2.5mg/L。处理水量为3400m3/d。⑷含锌、铜废水其污染物主要为:总锌为60mg/L,SS为40mg/L,pH为4~5。处理水量为1100m3/d。其废水原水水质如下:类别污染物进水水质(mg/L)含铬废水pH4~5六价铬<28.2总铬<31.3含镍废水PH5~6总镍<191.6含锌、铜废水PH9~12总锌<50前处理废水(车间冲洗水)pH3.5~6总锌<14.1总铜<11.5六价铬<0.5总铬<1.5总镍<1.0石油类50SS40~1000综合废水CODCr≤500BOD5≤300SS≤4002.2废水、污泥处理排放标准(1)废水处理排放标准处理后的废水排入排晏家河,同时根据重庆市环保局的意见安装在线监测系统,处理后的废水排放标准见下表。电镀废水一类污染物执行标准(mg/L)《电镀污染物排放标准》(GB21900-2008)(mg/L)六价铬0.20.2总铬1.01.0总镍0.50.5总铜0.50.5总锌1.51.5PH6-96-9石油类310COD8080SS5050生活污水二类污染物执行标准(mg/L)《污水综合排放标准》一级排放标准(mg/L)COD100100SS7070(2)污泥处置目标由于该污水处理厂处理的是含有毒重金属离子的废水,因此,产生的污泥中...
