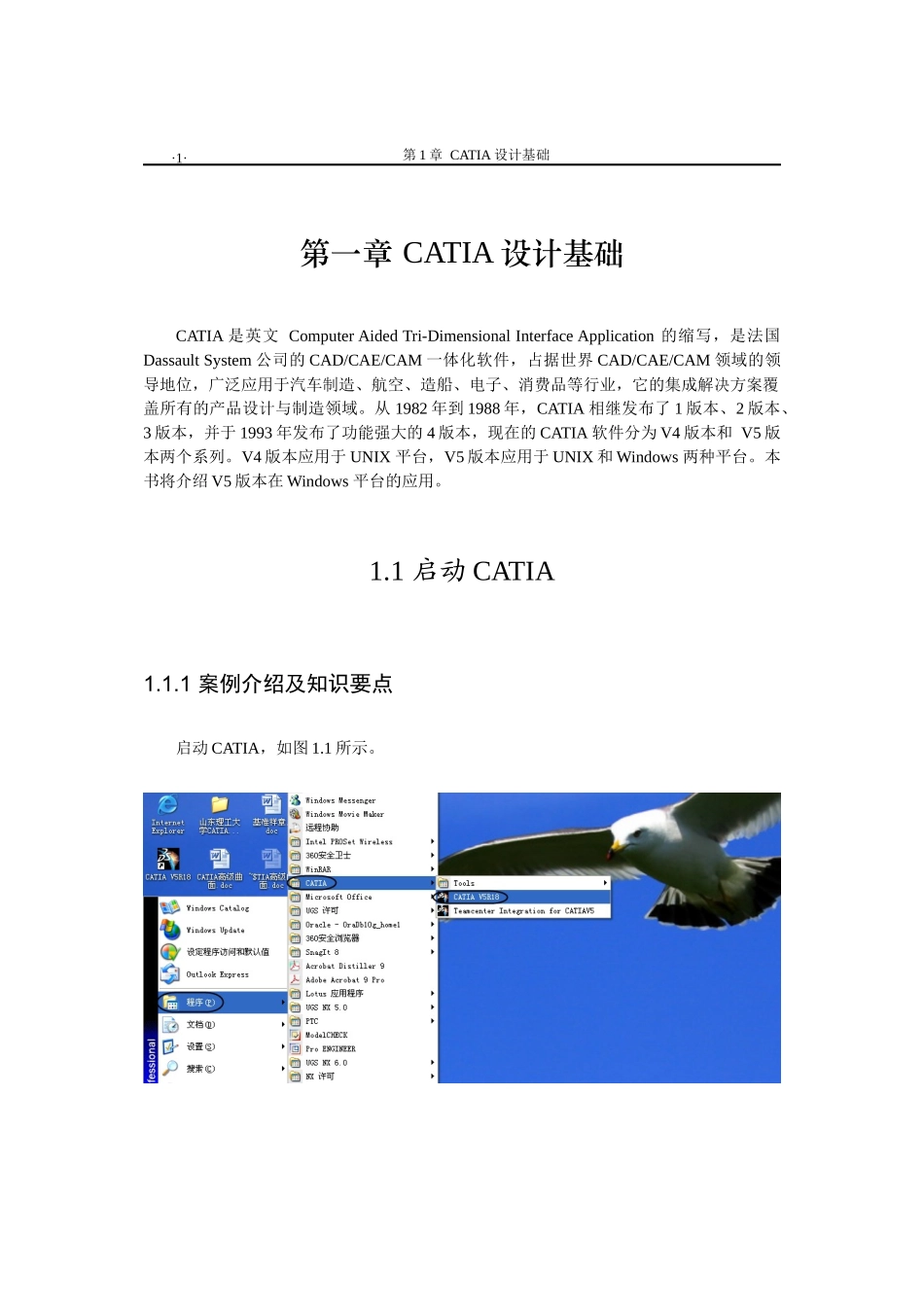

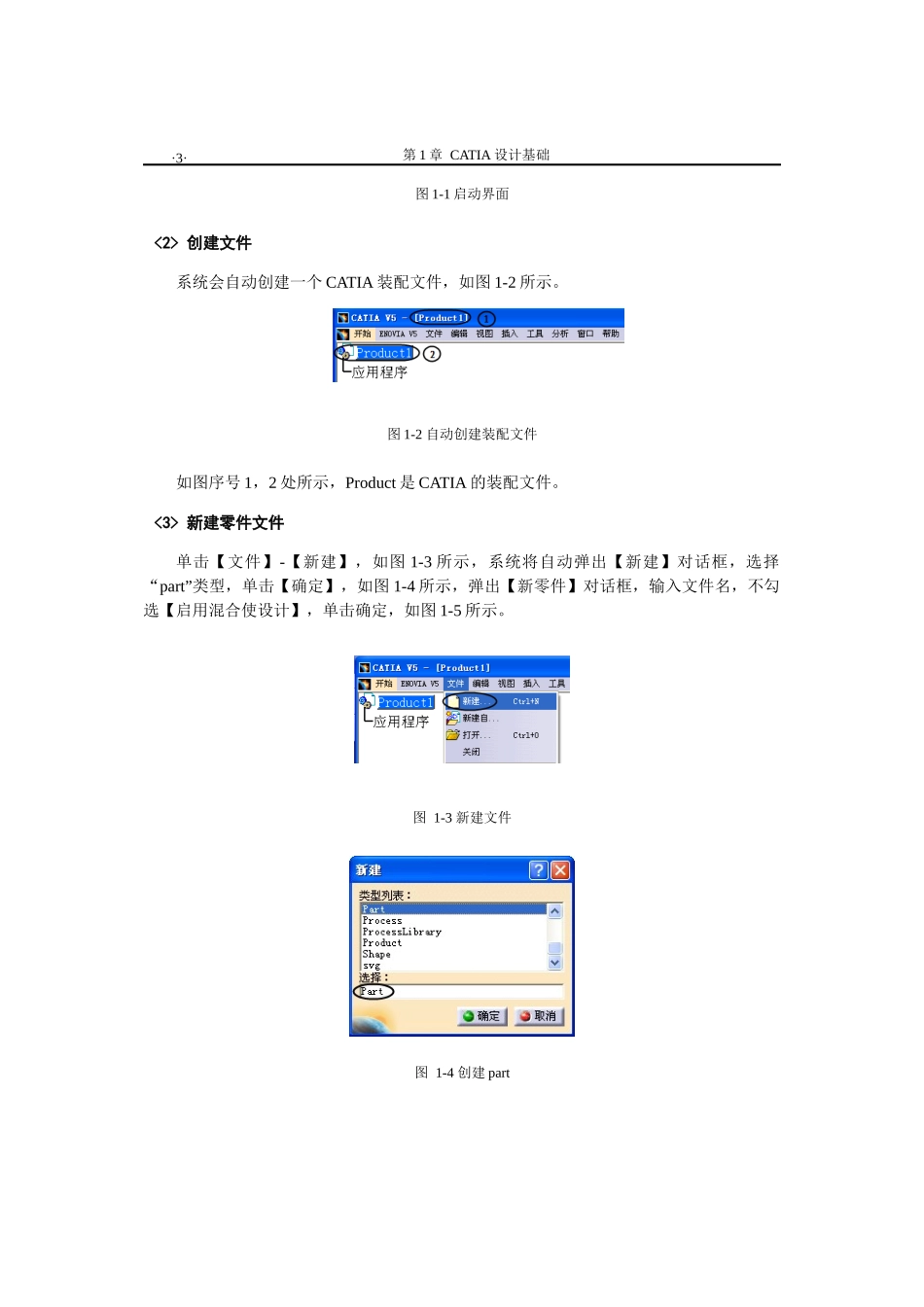

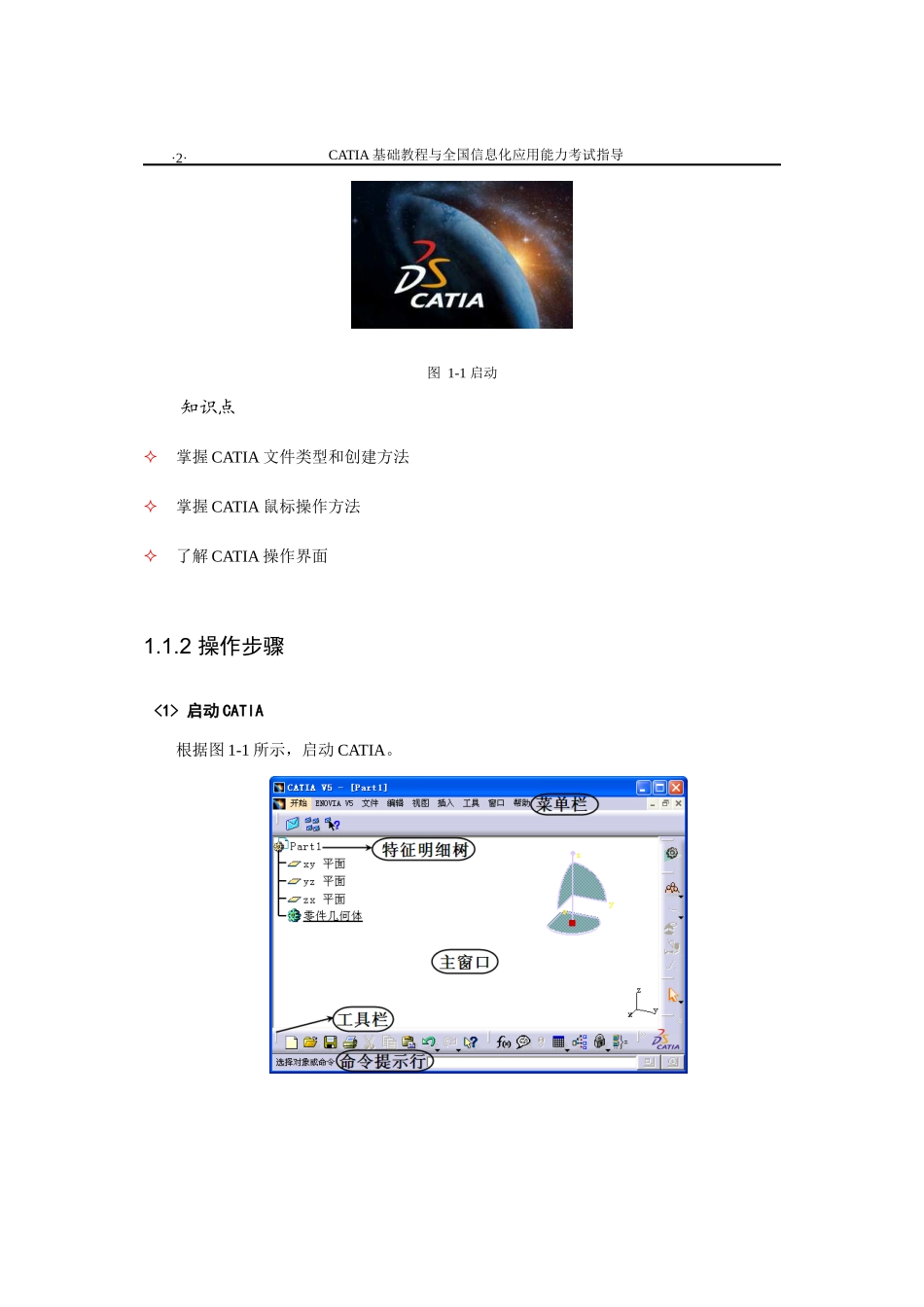

第1章CATIA设计基础第一章CATIA设计基础CATIA是英文ComputerAidedTri-DimensionalInterfaceApplication的缩写，是法国DassaultSystem公司的CAD/CAE/CAM一体化软件，占据世界CAD/CAE/CAM领域的领导地位，广泛应用于汽车制造、航空、造船、电子、消费品等行业，它的集成解决方案覆盖所有的产品设计与制造领域。从1982年到1988年，CATIA相继发布了1版本、2版本、3版本，并于1993年发布了功能强大的4版本，现在的CATIA软件分为V4版本和V5版本两个系列。V4版本应用于UNIX平台，V5版本应用于UNIX和Windows两种平台。本书将介绍V5版本在Windows平台的应用。1.1启动CATIA1.1.1案例介绍及知识要点启动CATIA，如图1.1所示。·1·CATIA基础教程与全国信息化应用能力考试指导图1-1启动知识点掌握CATIA文件类型和创建方法掌握CATIA鼠标操作方法了解CATIA操作界面1.1.2操作步骤<1>启动CATIA根据图1-1所示，启动CATIA。·2·第1章CATIA设计基础图1-1启动界面<2>创建文件系统会自动创建一个CATIA装配文件，如图1-2所示。图1-2自动创建装配文件如图序号1，2处所示，Product是CATIA的装配文件。<3>新建零件文件单击【文件】-【新建】，如图1-3所示，系统将自动弹出【新建】对话框，选择“part”类型，单击【确定】，如图1-4所示，弹出【新零件】对话框，输入文件名，不勾选【启用混合使设计】，单击确定，如图1-5所示。图1-3新建文件图1-4创建part·3·CATIA基础教程与全国信息化应用能力考试指导图1-5输入文件名<4>保存文件按Ctrl+S保存文件，如图1-6所示，命名为“Design_1”，单击【保存】，系统将自动添加文件后缀“.CATPart”。图1-6保存文件<5>绘制草图选择xy平面，单击【草图】，进入草图绘制界面，选择【矩形】命令，绘制如图1-7所示的草图，单击【约束】，进行草图尺寸的标注，单击【退出工作台】·4·第1章CATIA设计基础，退出草图。图1-7绘制草图<6>建立凸台特征选择草图，单击【凸台】，激活【凸台定义】属性管理器对话框，在【长度】文本框中输入“35”并回车，其他保持默认，如图1-8所示，单击【确定】。·5·CATIA基础教程与全国信息化应用能力考试指导图1-8建立凸台特征<7>移动，旋转，缩放凸台将鼠标在主窗口区域内，按住鼠标中键不放，移动鼠标，实现移动凸台。如图1-9所示。图1-9移动凸台将鼠标在主窗口区域内，同时按住鼠标中键和右键不放，移动鼠标，实现旋转凸台。如图1-10所示。·6·第1章CATIA设计基础图1-10旋转凸台将鼠标在主窗口区域内，同时按住鼠标中键和右键，之后松开右键，移动鼠标，实现缩放凸台。如图1-11所示。图1-11缩放凸台<8>查看特征明细树（SpecificationTree）查看窗口界面左上侧的特征明细树，会发现如图1-12的结构。当前特征明细树表明，该零件几何体由一个凸台组成，该凸台是由一个草图生成的。图1-12特征明细树<9>改变凸台显示模式单击【视图】工具栏上的“模型显示模式命令按钮”，从下拉菜单中选择任意其他模式，观察模型变化，如图1-13所示。·7·CATIA基础教程与全国信息化应用能力考试指导图1-13改变显示模式1.1.3步骤点评1.对于步骤3：在新建零件时，要理解“混合设计”的含义。从CATIAV5R14版以后增加了混合（Hybrid）设计。在这个设计环境下设计者可以把线框，曲面，实体集合在一个相同的零件实体里面。这个设计方法集成了PartDesign和GenerativeShapeDesign，即在part中既可以实体建模，又可以曲面建模。建议初学者在新建零件时，放弃使用混合设计。2.对于步骤7：从旋转到缩放模型，操作动作是连贯的，即同时按住中键和右键，然后松开右键的同时移动鼠标，即可实现模型的缩放。1.1.4知识总结-CATIA界面1.【特征明细树】：它是一个可见的特征顺序树，记录了创建一个模型的每一个步骤，显示特征的组成元素，父子关系，约束等，对于装配文件，则记录了装配的相关信息，如图1-14。·8·第1章CATIA设计基础图1-14特征明细树2.【特征明细树】的操作：【特征明细树】有下表所列的操作方式，如表1-1所示。表1-1特征树操作列表操作鼠标动作描述隐藏树F3按下F3键隐藏或显示树激活或Shift＋F3左键单击树干的任意位置（注意不要单击特征）或Shift+F3...
