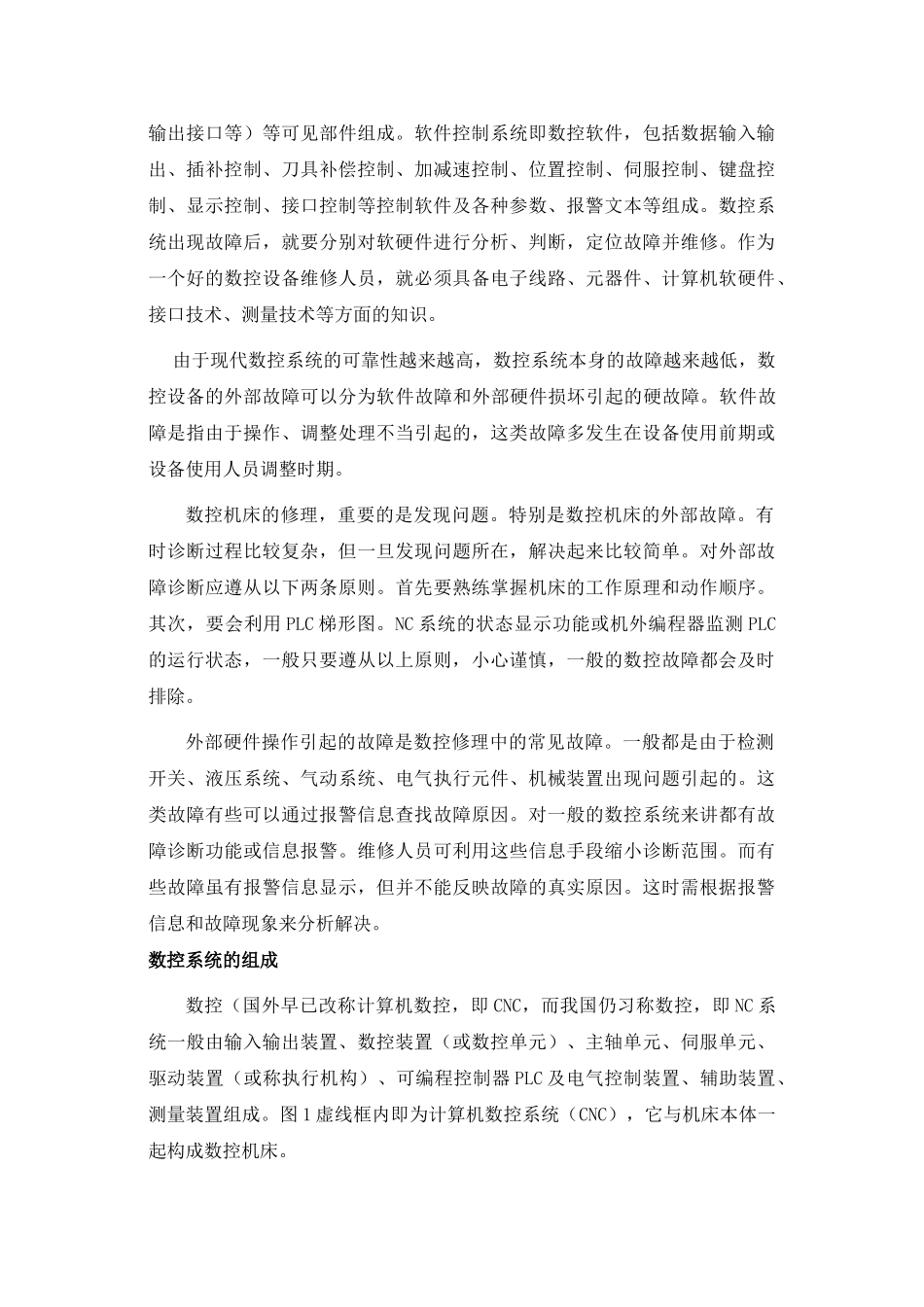

第二章数控系统故障分析与维修随着电子技术和自动化技术的发展，数控技术的应用越来越广泛。以微处理器为基础，以大规模集成电路为标志的数控设备，已在我国批量生产、大量引进和推广应用，它们给机械制造业的发展创造了条件，并带来很大的效益。但同时，由于它们的先进性、复杂性和智能化高的特点，在维修理论、技术和手段上都发生了飞跃的变化。任何一台数控设备都是一种过程控制设备，这就要求它在实时控制的每一时刻都准确无误地工作。任何部分的故障与失效，都会使机床停机，从而造成生产停顿。因而对数控系统这样原理复杂、结构精密的装置进行维修就显得十分必要了。我们现有的维修状况和水平，与国外进口设备的设计与制造技术水平还存在一定的差距。下面我们从现代数控系统的基本构成入手，探讨数控系统的诊断与维修。数控系统的构成与特点:目前世界上的数控系统种类繁多，形式各异，组成结构上都有各自的特点。这些结构特点来源于系统初始设计的基本要求和工程设计的思路。例如对点位控制系统和连续轨迹控制系统就有截然不同的要求。对于T系统和M系统，同样也有很大的区别，前者适用于回转体零件加工，后者适合于异形非回转体的零件加工。对于不同的生产厂家来说，基于历史发展因素以及各自因地而异的复杂因素的影响，在设计思想上也可能各有千秋。有的系统采用小板结构，便于板子更换和灵活结合，而有的系统则趋向大板结构，使之有利于系统工作的可靠性，促使系统的平均无故障率不断提高。然而无论哪种系统，它们的基本原理和构成是十分相似的。数控系统是由硬件控制系统和软件控制系统两大部分组成。其中硬件控制系统是以微处理器为核心，采用大规模集成电路芯片、可编程控制器、伺服驱动单元、伺服电机、各种输入输出设备（包括显示器、控制面板、输入输出接口等）等可见部件组成。软件控制系统即数控软件，包括数据输入输出、插补控制、刀具补偿控制、加减速控制、位置控制、伺服控制、键盘控制、显示控制、接口控制等控制软件及各种参数、报警文本等组成。数控系统出现故障后，就要分别对软硬件进行分析、判断，定位故障并维修。作为一个好的数控设备维修人员，就必须具备电子线路、元器件、计算机软硬件、接口技术、测量技术等方面的知识。由于现代数控系统的可靠性越来越高，数控系统本身的故障越来越低，数控设备的外部故障可以分为软件故障和外部硬件损坏引起的硬故障。软件故障是指由于操作、调整处理不当引起的，这类故障多发生在设备使用前期或设备使用人员调整时期。数控机床的修理，重要的是发现问题。特别是数控机床的外部故障。有时诊断过程比较复杂，但一旦发现问题所在，解决起来比较简单。对外部故障诊断应遵从以下两条原则。首先要熟练掌握机床的工作原理和动作顺序。其次，要会利用PLC梯形图。NC系统的状态显示功能或机外编程器监测PLC的运行状态，一般只要遵从以上原则，小心谨慎，一般的数控故障都会及时排除。外部硬件操作引起的故障是数控修理中的常见故障。一般都是由于检测开关、液压系统、气动系统、电气执行元件、机械装置出现问题引起的。这类故障有些可以通过报警信息查找故障原因。对一般的数控系统来讲都有故障诊断功能或信息报警。维修人员可利用这些信息手段缩小诊断范围。而有些故障虽有报警信息显示，但并不能反映故障的真实原因。这时需根据报警信息和故障现象来分析解决。数控系统的组成数控（国外早已改称计算机数控，即CNC，而我国仍习称数控，即NC系统一般由输入输出装置、数控装置（或数控单元）、主轴单元、伺服单元、驱动装置（或称执行机构）、可编程控制器PLC及电气控制装置、辅助装置、测量装置组成。图1虚线框内即为计算机数控系统（CNC），它与机床本体一起构成数控机床。图1数控机床的组成（1）数控装置数控装置是数控系统的核心，这一部分主要包括微处理器、存储器、外围逻辑电路及与数控系统其它组成部分联系的接口等。其原理是根据输入的数据段插补出理想的运动轨迹，然后输出到执行部件（伺服单元、驱动装置和机床），加工出所需要的零件。因此，输入、轨迹插补、位置控制是数控装置的三个基本部分（即一般计算机...
