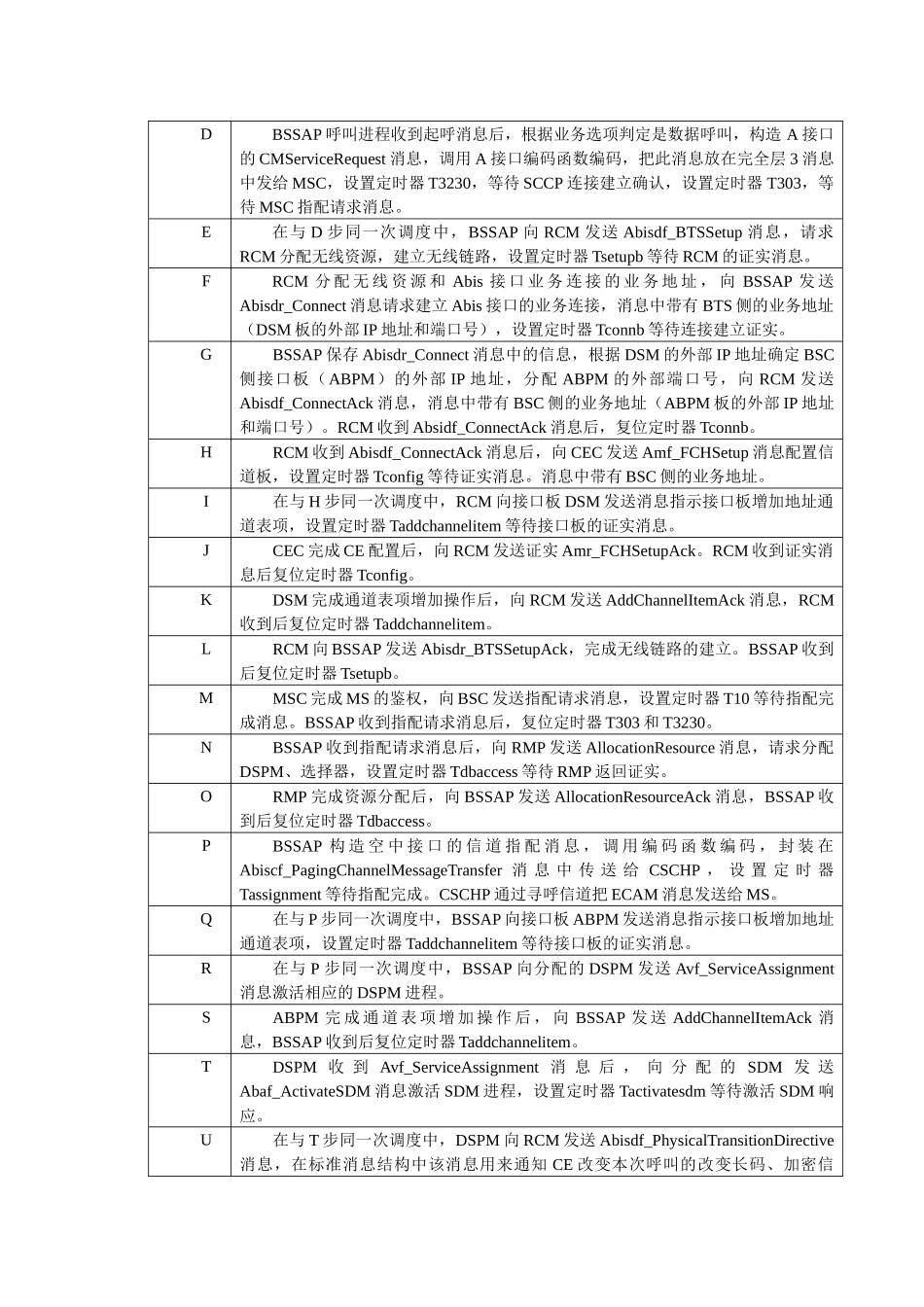

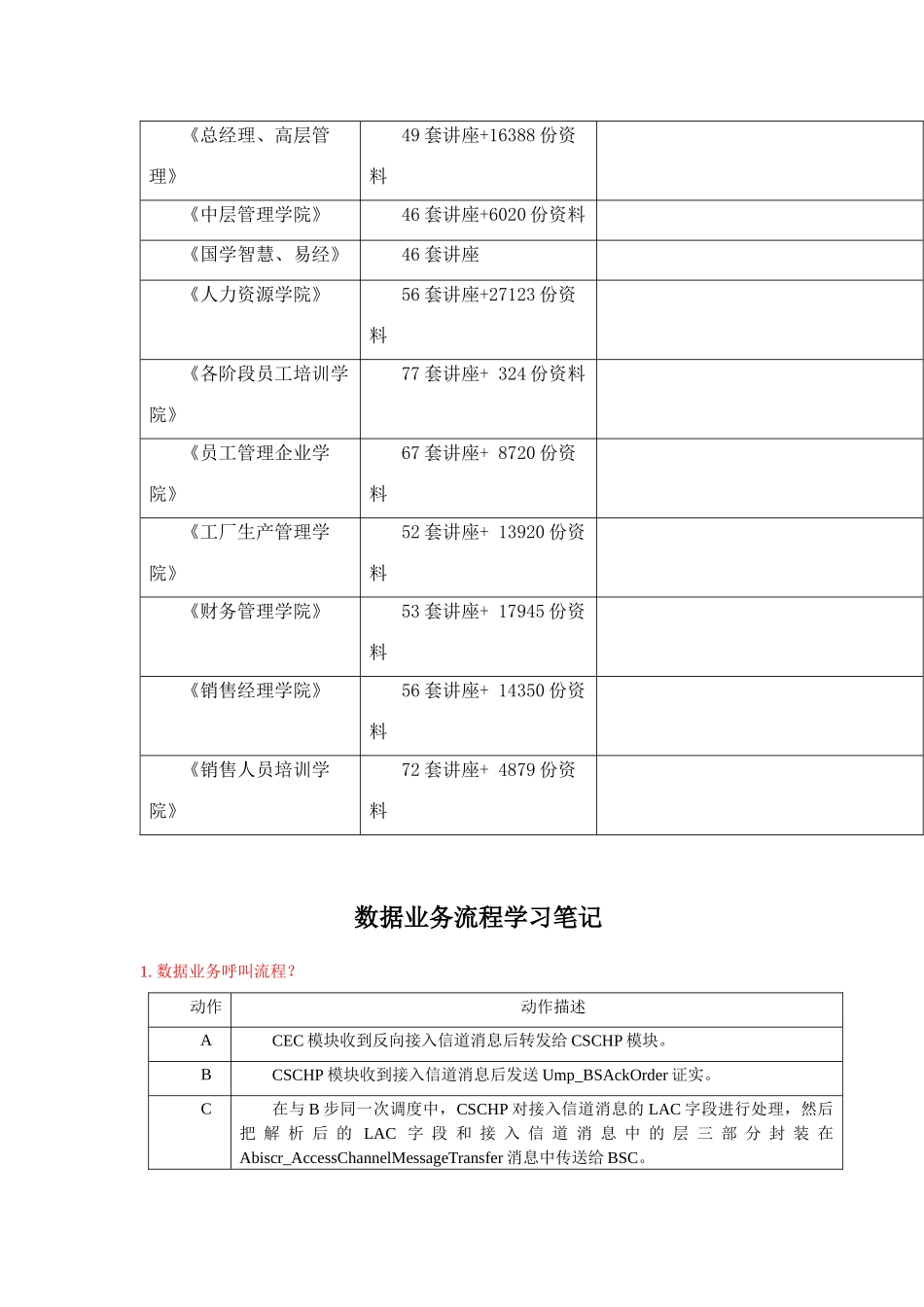

更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料数据业务流程学习笔记1.数据业务呼叫流程？动作动作描述ACEC模块收到反向接入信道消息后转发给CSCHP模块。BCSCHP模块收到接入信道消息后发送Ump_BSAckOrder证实。C在与B步同一次调度中，CSCHP对接入信道消息的LAC字段进行处理，然后把解析后的LAC字段和接入信道消息中的层三部分封装在Abiscr_AccessChannelMessageTransfer消息中传送给BSC。DBSSAP呼叫进程收到起呼消息后，根据业务选项判定是数据呼叫，构造A接口的CMServiceRequest消息，调用A接口编码函数编码，把此消息放在完全层3消息中发给MSC，设置定时器T3230，等待SCCP连接建立确认，设置定时器T303，等待MSC指配请求消息。E在与D步同一次调度中，BSSAP向RCM发送Abisdf_BTSSetup消息，请求RCM分配无线资源，建立无线链路，设置定时器Tsetupb等待RCM的证实消息。FRCM分配无线资源和Abis接口业务连接的业务地址，向BSSAP发送Abisdr_Connect消息请求建立Abis接口的业务连接，消息中带有BTS侧的业务地址（DSM板的外部IP地址和端口号），设置定时器Tconnb等待连接建立证实。GBSSAP保存Abisdr_Connect消息中的信息，根据DSM的外部IP地址确定BSC侧接口板（ABPM）的外部IP地址，分配ABPM的外部端口号，向RCM发送Abisdf_ConnectAck消息，消息中带有BSC侧的业务地址（ABPM板的外部IP地址和端口号）。RCM收到Absidf_ConnectAck消息后，复位定时器Tconnb。HRCM收到Abisdf_ConnectAck消息后，向CEC发送Amf_FCHSetup消息配置信道板，设置定时器Tconfig等待证实消息。消息中带有BSC侧的业务地址。I在与H步同一次调度中，RCM向接口板DSM发送消息指示接口板增加地址通道表项，设置定时器Taddchannelitem等待接口板的证实消息。JCEC完成CE配置后，向RCM发送证实Amr_FCHSetupAck。RCM收到证实消息后复位定时器Tconfig。KDSM完成通道表项增加操作后，向RCM发送AddChannelItemAck消息，RCM收到后复位定时器Taddchannelitem。LRCM向BSSAP发送Abisdr_BTSSetupAck，完成无线链路的建立。BSSAP收到后复位定时器Tsetupb。MMSC完成MS的鉴权，向BSC发送指配请求消息，设置定时器T10等待指配完成消息。BSSAP收到指配请求消息后，复位定时器T303和T3230。NBSSAP收到指配请求消息后，向RMP发送AllocationResource消息，请求分配DSPM、选择器，设置定时器Tdbaccess等待RMP返回证实。ORMP完成资源分配后，向BSSAP发送AllocationResourceAck消息，BSSAP收到后复位定时器Tdbaccess。PBSSAP构造空中接口的信道指配消息，调用编码函数编码，封装在Abiscf_PagingChannelMessageTransfer消息中传送给CSCHP，设置定时器Tassignment等待指配完成。CSCHP通过寻呼信道把ECAM消息发送给MS。Q在与P步同一次调度中，BSSAP向接口板ABPM发送消息指示接口板增加地址通道表项，设置定时器Taddchannelitem等待接口板的证实消息。R在与P步同一次调度中，BSSAP向分配的DSPM发送Avf_ServiceAssignment消息激活相应的DSPM进程。SABPM完成通道表项增加操作后，向BSSAP发送AddChannelItemAck消息，BSSAP收到后复位定时器Taddchannelitem。TDSPM收到Avf_ServiceAssignment消息后，向分配的SDM发送Abaf_ActivateSDM消息激活SDM进程，设置定时器Tactivatesdm等待激活SDM响应。U在与T步同一次调度中，DSPM向RCM发送Abisdf_PhysicalTransitionDirective消息，在标准消息结构中该消息用来通知CE改变本次呼叫的改变长码、加密信息、反向导频门控速率、功控信息、前向功控增益比信息等，当在IP平台上运行时，激活DSPM以后该消息中不携带上述信息，作用仅仅是由RCM获得DSPM的信令地址；当在HIRS平台运行时，该消息中利用CE_IP地址字段传...
