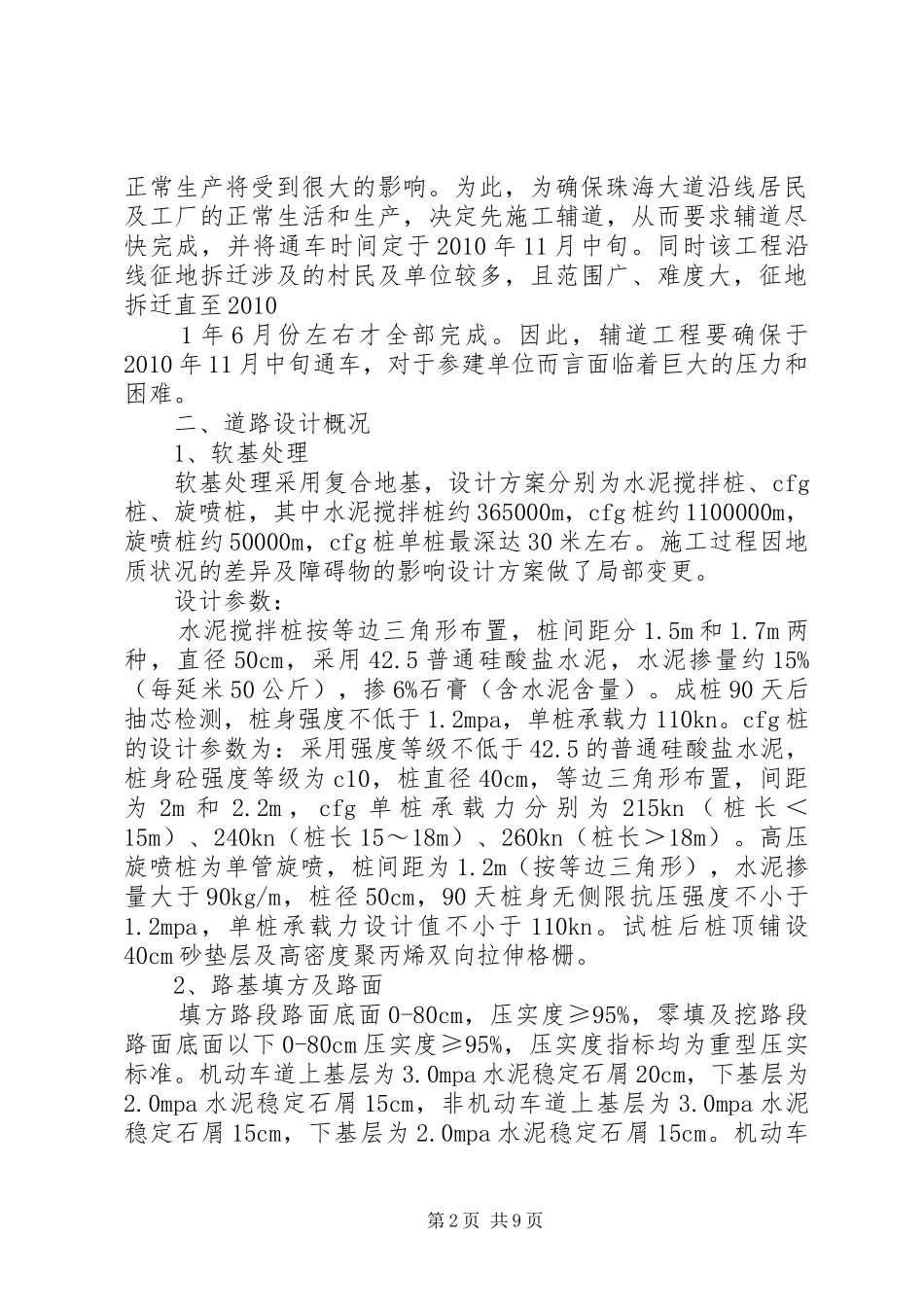

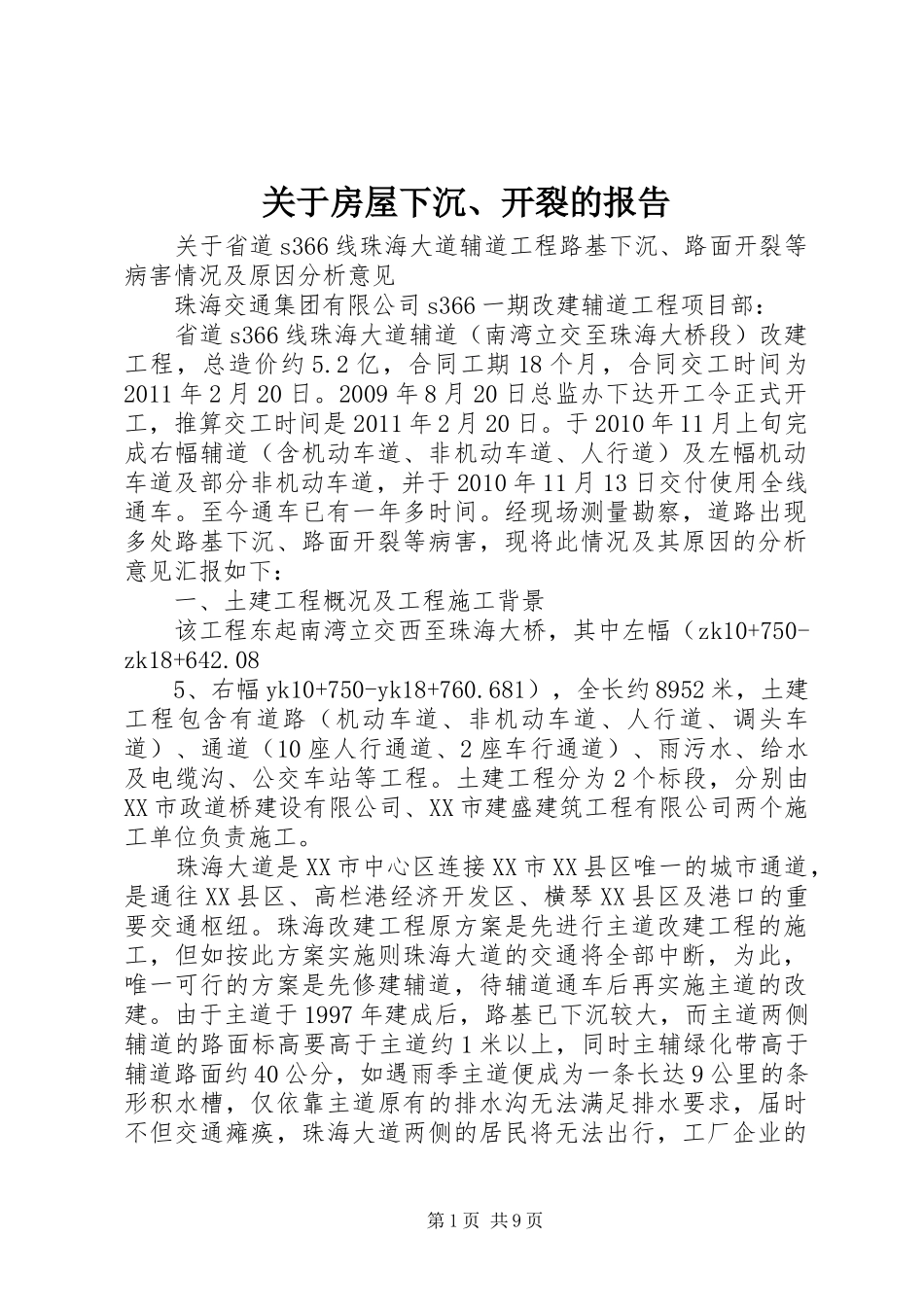

关于房屋下沉、开裂的报告关于省道s366线珠海大道辅道工程路基下沉、路面开裂等病害情况及原因分析意见珠海交通集团有限公司s366一期改建辅道工程项目部：省道s366线珠海大道辅道（南湾立交至珠海大桥段）改建工程，总造价约5.2亿，合同工期18个月，合同交工时间为2011年2月20日。2009年8月20日总监办下达开工令正式开工，推算交工时间是2011年2月20日。于2010年11月上旬完成右幅辅道（含机动车道、非机动车道、人行道）及左幅机动车道及部分非机动车道，并于2010年11月13日交付使用全线通车。至今通车已有一年多时间。经现场测量勘察，道路出现多处路基下沉、路面开裂等病害，现将此情况及其原因的分析意见汇报如下：一、土建工程概况及工程施工背景该工程东起南湾立交西至珠海大桥，其中左幅（zk10+750-zk18+642.085、右幅yk10+750-yk18+760.681），全长约8952米，土建工程包含有道路（机动车道、非机动车道、人行道、调头车道）、通道（10座人行通道、2座车行通道）、雨污水、给水及电缆沟、公交车站等工程。土建工程分为2个标段，分别由XX市政道桥建设有限公司、XX市建盛建筑工程有限公司两个施工单位负责施工。珠海大道是XX市中心区连接XX市XX县区唯一的城市通道，是通往XX县区、高栏港经济开发区、横琴XX县区及港口的重要交通枢纽。珠海改建工程原方案是先进行主道改建工程的施工，但如按此方案实施则珠海大道的交通将全部中断，为此，唯一可行的方案是先修建辅道，待辅道通车后再实施主道的改建。由于主道于1997年建成后，路基已下沉较大，而主道两侧辅道的路面标高要高于主道约1米以上，同时主辅绿化带高于辅道路面约40公分，如遇雨季主道便成为一条长达9公里的条形积水槽，仅依靠主道原有的排水沟无法满足排水要求，届时不但交通瘫痪，珠海大道两侧的居民将无法出行，工厂企业的第1页共9页正常生产将受到很大的影响。为此，为确保珠海大道沿线居民及工厂的正常生活和生产，决定先施工辅道，从而要求辅道尽快完成，并将通车时间定于2010年11月中旬。同时该工程沿线征地拆迁涉及的村民及单位较多，且范围广、难度大，征地拆迁直至20101年6月份左右才全部完成。因此，辅道工程要确保于2010年11月中旬通车，对于参建单位而言面临着巨大的压力和困难。二、道路设计概况1、软基处理软基处理采用复合地基，设计方案分别为水泥搅拌桩、cfg桩、旋喷桩，其中水泥搅拌桩约365000m，cfg桩约1100000m，旋喷桩约50000m，cfg桩单桩最深达30米左右。施工过程因地质状况的差异及障碍物的影响设计方案做了局部变更。设计参数：水泥搅拌桩按等边三角形布置，桩间距分1.5m和1.7m两种，直径50cm，采用42.5普通硅酸盐水泥，水泥掺量约15%（每延米50公斤），掺6%石膏（含水泥含量）。成桩90天后抽芯检测，桩身强度不低于1.2mpa，单桩承载力110kn。cfg桩的设计参数为：采用强度等级不低于42.5的普通硅酸盐水泥，桩身砼强度等级为c10，桩直径40cm，等边三角形布置，间距为2m和2.2m，cfg单桩承载力分别为215kn（桩长＜15m）、240kn（桩长15～18m）、260kn（桩长＞18m）。高压旋喷桩为单管旋喷，桩间距为1.2m（按等边三角形），水泥掺量大于90kg/m，桩径50cm，90天桩身无侧限抗压强度不小于1.2mpa，单桩承载力设计值不小于110kn。试桩后桩顶铺设40cm砂垫层及高密度聚丙烯双向拉伸格栅。2、路基填方及路面填方路段路面底面0-80cm，压实度≥95%，零填及挖路段路面底面以下0-80cm压实度≥95%，压实度指标均为重型压实标准。机动车道上基层为3.0mpa水泥稳定石屑20cm，下基层为2.0mpa水泥稳定石屑15cm，非机动车道上基层为3.0mpa水泥稳定石屑15cm，下基层为2.0mpa水泥稳定石屑15cm。机动车第2页共9页道面层为原23cmc40水泥砼，抗折强度不小于5.0mpa，非机动车道面层为原20cmc40水泥砼，抗折强度不小于5.0mpa。三、路基、路面施工监理概况1、原材料控制软基处理使用的水泥除按施工规范的要求见证取样送检外，监理工程师另随时随机取样进行检测，对于质量不稳定的水泥予以退场，并要求更换生产厂家。2如开工时曾使用金刚石牌水泥，发现不稳定，施工单位全部改用海螺、华润等知名品牌的产品。水泥搅拌桩施工现...
