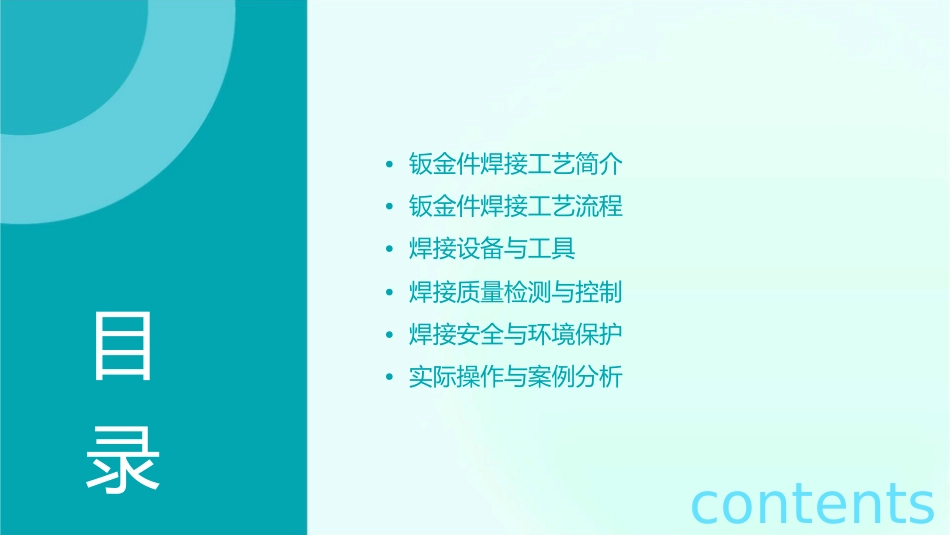

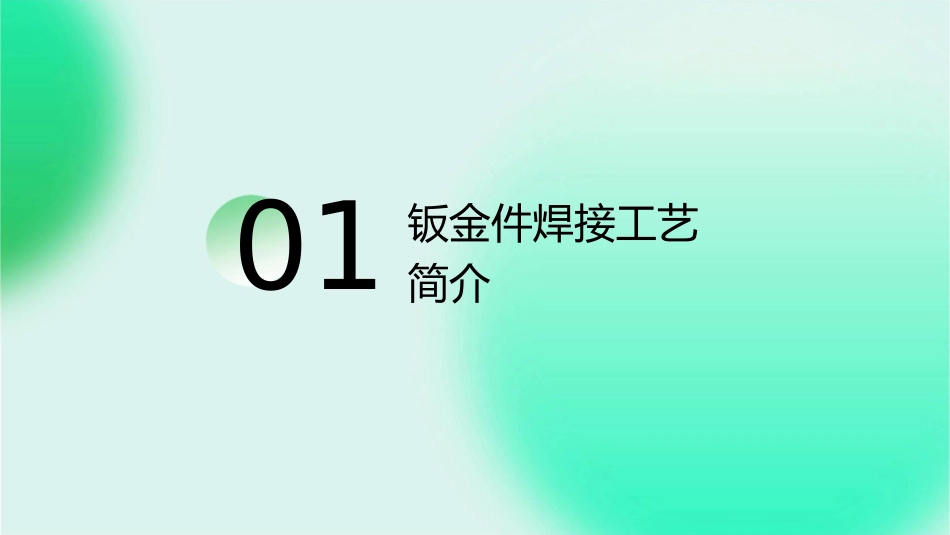

钣金件焊接工艺课件•钣金件焊接工艺简介•钣金件焊接工艺流程•焊接设备与工具•焊接质量检测与控制•焊接安全与环境保护•实际操作与案例分析目录contents01钣金件焊接工艺简介焊接的定义与原理焊接定义焊接是通过加热或加压，或两者并用，使分离的工件产生原子间结合力，从而将它们连接在一起的过程。焊接原理焊接过程中，工件之间的原子或分子在热量和压力的作用下相互接近，当温度达到塑性状态时，原子间的结合力使工件连接在一起。焊接的分类与特点熔化焊钎焊将工件加热至熔化状态，利用液态金属之间的结合力实现连接。熔化焊具有较高的结合强度，但热影响区较大，容易产生变形和裂纹。利用熔点低于母材的填充金属熔化后，将母材连接在一起。钎焊具有较低的热输入和较小的热影响区，但需要选择合适的填充金属。压焊通过施加压力使工件紧密接触并产生塑性变形，实现原子间结合。压焊具有较低的热输入和较小的热影响区，但需要特殊的设备和工具。焊接在钣金件加工中的应用连接薄板和型材修复损坏的零件制作复杂结构件焊接是连接薄板和型材的常用方法，可以快速、高效地完成大型结构件的拼接和组装。焊接可以用于修复损坏的零件，通过填补缺陷或替换损坏部分来恢复零件的完整性和功能。焊接可以用于制作复杂结构件，如储罐、压力容器等，通过将多个板材拼接在一起形成所需的结构。02钣金件焊接工艺流程下料010203下料方式下料精度材料选择激光切割、等离子切割、冲压、剪切等。确保切割边缘平整，无明显毛刺和变形。根据产品要求选择合适的钣金材料，如不锈钢、铝合金等。坡口加工坡口形式坡口深度和角度坡口加工精度根据焊接工艺和材料选择合适的坡口形式，如V型、U型、X型等。根据焊接要求确定坡口深度和角度，以确保焊接质量和强度。保持坡口平整，无明显毛刺和变形。定位与装配装配精度确保各钣金件之间的装配间隙和位定位方式置精度。采用定位器、夹具等工具确保钣金件装配位置准确。装配稳定性确保在焊接过程中钣金件不会发生移位或变形。焊接焊接方法根据材料、厚度和坡口形式选择合适的焊接方法，如MIG、TIG、激光焊接等。焊接参数调整合适的焊接电流、电压、速度等参数，以确保焊接质量和效率。焊接顺序根据产品特点和工艺要求确定合理的焊接顺序，以减小焊接变形。焊后处理去焊渣采用砂轮、钢丝刷等工具去除焊缝表面的焊渣和飞溅物。矫形对焊接变形进行矫形，以确保产品形状和尺寸符合要求。表面处理根据需要对手工焊接的焊缝进行表面处理，如喷涂、电镀等。03焊接设备与工具焊接设备的分类与特点焊接设备的分类根据不同的分类标准，焊接设备可以分为多种类型。按用途可分为弧焊机、电阻焊机、激光焊机等；按工作原理可分为电弧焊机、埋弧焊机、等离子焊机等。焊接设备的特点不同类型的焊接设备具有不同的特点和应用范围。例如，电弧焊机适用于金属材料的熔化焊接，激光焊机则适用于高精度、高质量的焊接。焊接工具的种类与用途焊接工具的种类常见的焊接工具有焊枪、焊嘴、焊钳等，这些工具分别用于实现不同的焊接操作。焊接工具的用途例如，焊枪用于喷涂焊接材料，焊嘴用于控制焊接材料的流动，焊钳则用于夹持工件进行焊接。焊接设备的维护与保养焊接设备的维护定期对焊接设备进行维护保养，如清理灰尘、检查电线连接等，可以确保设备的正常运行和使用寿命。焊接设备的保养根据设备的使用情况和说明书要求，进行适当的保养，如更换滤网、添加润滑油等，可以保持设备的性能和工作效率。04焊接质量检测与控制焊接质量标准与检测方法焊接质量标准外观检测根据相关标准和规范，制定焊接质量标准和验收准则，确保焊接符合要求。通过目视、触摸等方式检查焊接外观，如焊缝宽度、高度、表面平整度等。无损检测力学性能检测利用射线、超声、磁粉等无损检测技术，对焊接内部进行缺陷检测。对焊接接头进行拉伸、弯曲、冲击等试验，检测其力学性能是否达标。焊接缺陷及其产生原因未熔合夹渣气孔裂纹由于焊接参数不当或操作失误，导致焊接过程焊接过程中气体在熔池中未能及时逸出，形成气孔。由于应力集中、温度变化等因素，导致焊接接头出现开裂现象。焊接过程中熔渣残留在焊缝...
