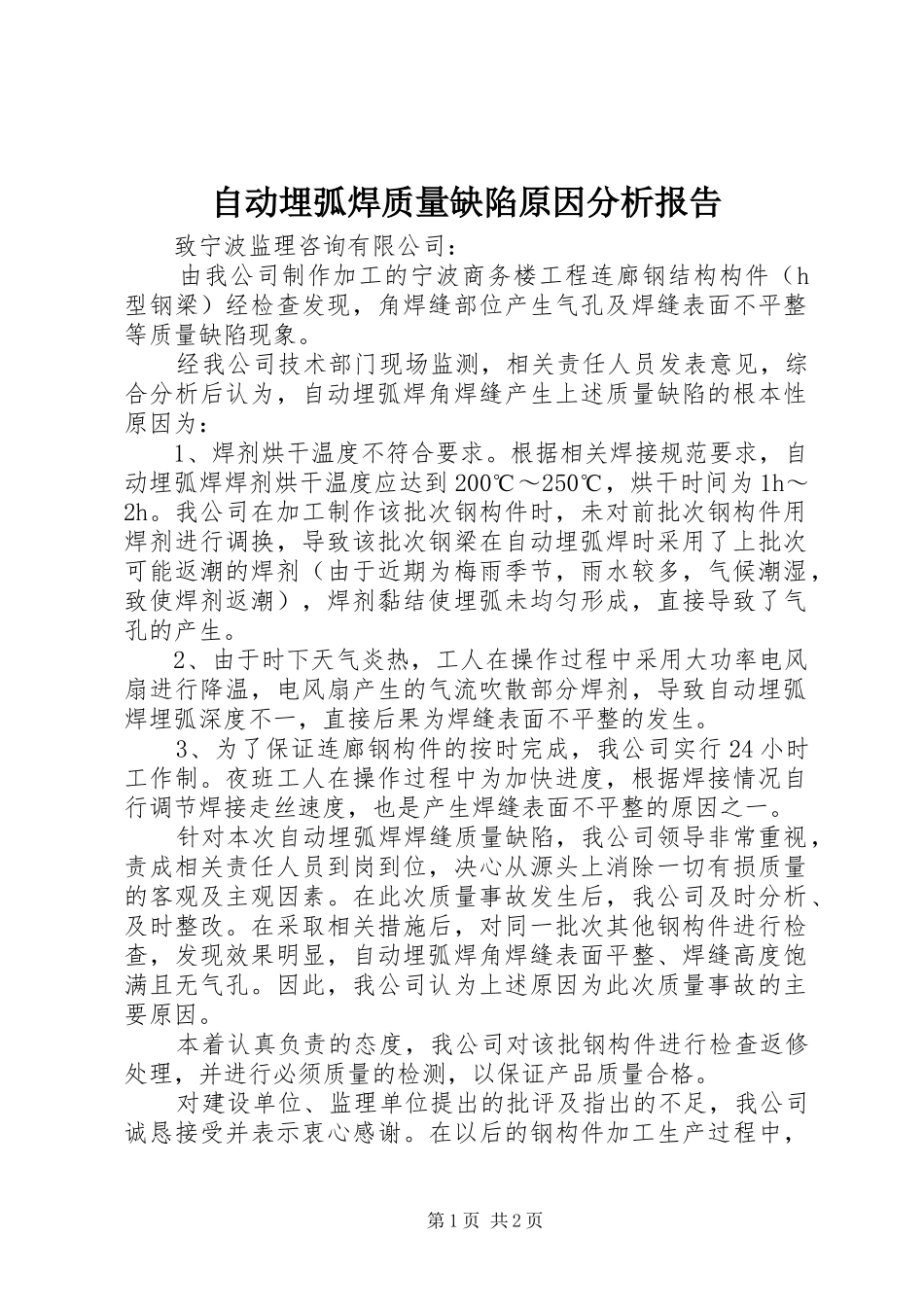

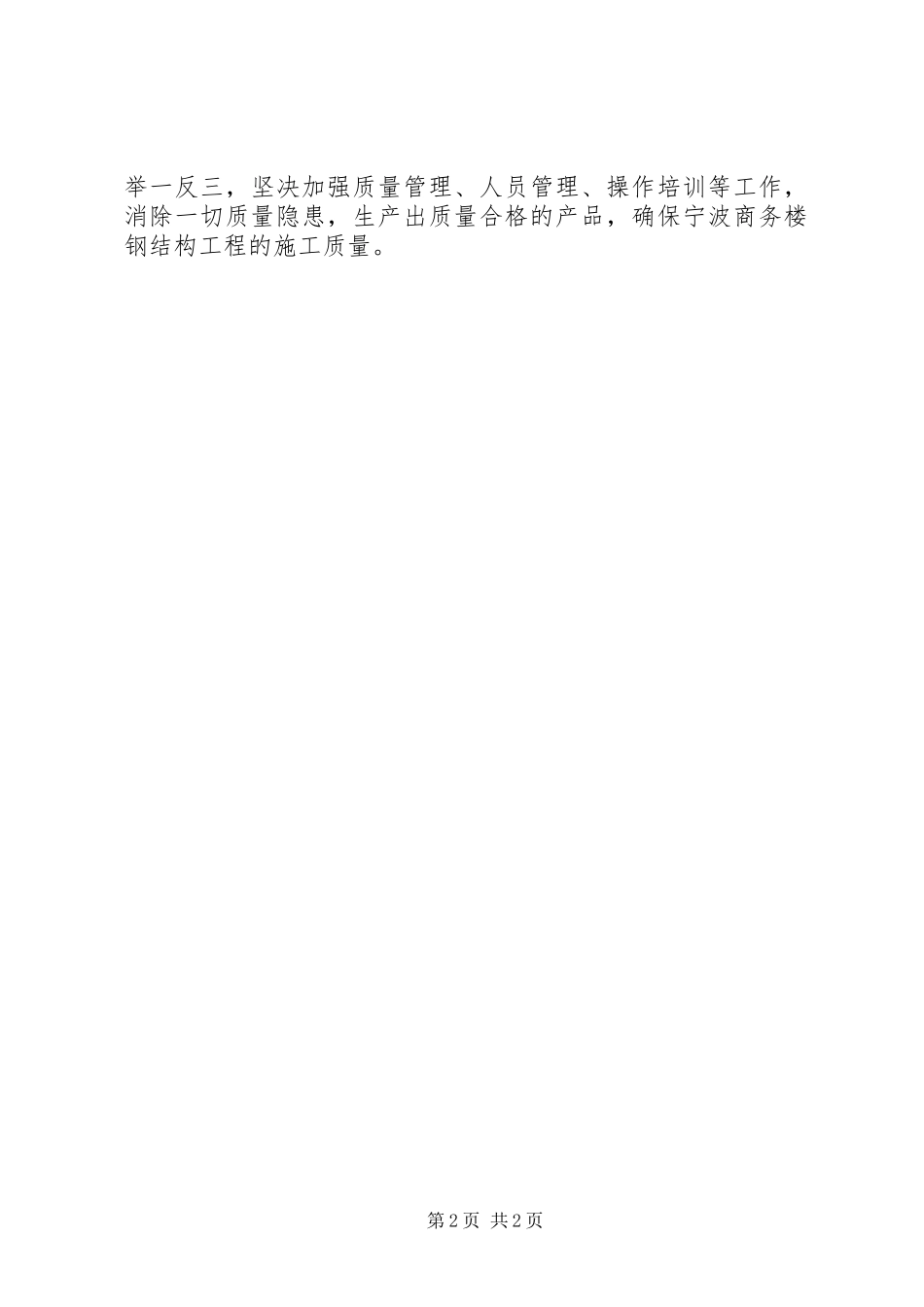

自动埋弧焊质量缺陷原因分析报告致宁波监理咨询有限公司：由我公司制作加工的宁波商务楼工程连廊钢结构构件（h型钢梁）经检查发现，角焊缝部位产生气孔及焊缝表面不平整等质量缺陷现象。经我公司技术部门现场监测，相关责任人员发表意见，综合分析后认为，自动埋弧焊角焊缝产生上述质量缺陷的根本性原因为：1、焊剂烘干温度不符合要求。根据相关焊接规范要求，自动埋弧焊焊剂烘干温度应达到200℃～250℃，烘干时间为1h～2h。我公司在加工制作该批次钢构件时，未对前批次钢构件用焊剂进行调换，导致该批次钢梁在自动埋弧焊时采用了上批次可能返潮的焊剂（由于近期为梅雨季节，雨水较多，气候潮湿，致使焊剂返潮），焊剂黏结使埋弧未均匀形成，直接导致了气孔的产生。2、由于时下天气炎热，工人在操作过程中采用大功率电风扇进行降温，电风扇产生的气流吹散部分焊剂，导致自动埋弧焊埋弧深度不一，直接后果为焊缝表面不平整的发生。3、为了保证连廊钢构件的按时完成，我公司实行24小时工作制。夜班工人在操作过程中为加快进度，根据焊接情况自行调节焊接走丝速度，也是产生焊缝表面不平整的原因之一。针对本次自动埋弧焊焊缝质量缺陷，我公司领导非常重视，责成相关责任人员到岗到位，决心从源头上消除一切有损质量的客观及主观因素。在此次质量事故发生后，我公司及时分析、及时整改。在采取相关措施后，对同一批次其他钢构件进行检查，发现效果明显，自动埋弧焊角焊缝表面平整、焊缝高度饱满且无气孔。因此，我公司认为上述原因为此次质量事故的主要原因。本着认真负责的态度，我公司对该批钢构件进行检查返修处理，并进行必须质量的检测，以保证产品质量合格。对建设单位、监理单位提出的批评及指出的不足，我公司诚恳接受并表示衷心感谢。在以后的钢构件加工生产过程中，第1页共2页举一反三，坚决加强质量管理、人员管理、操作培训等工作，消除一切质量隐患，生产出质量合格的产品，确保宁波商务楼钢结构工程的施工质量。第2页共2页
