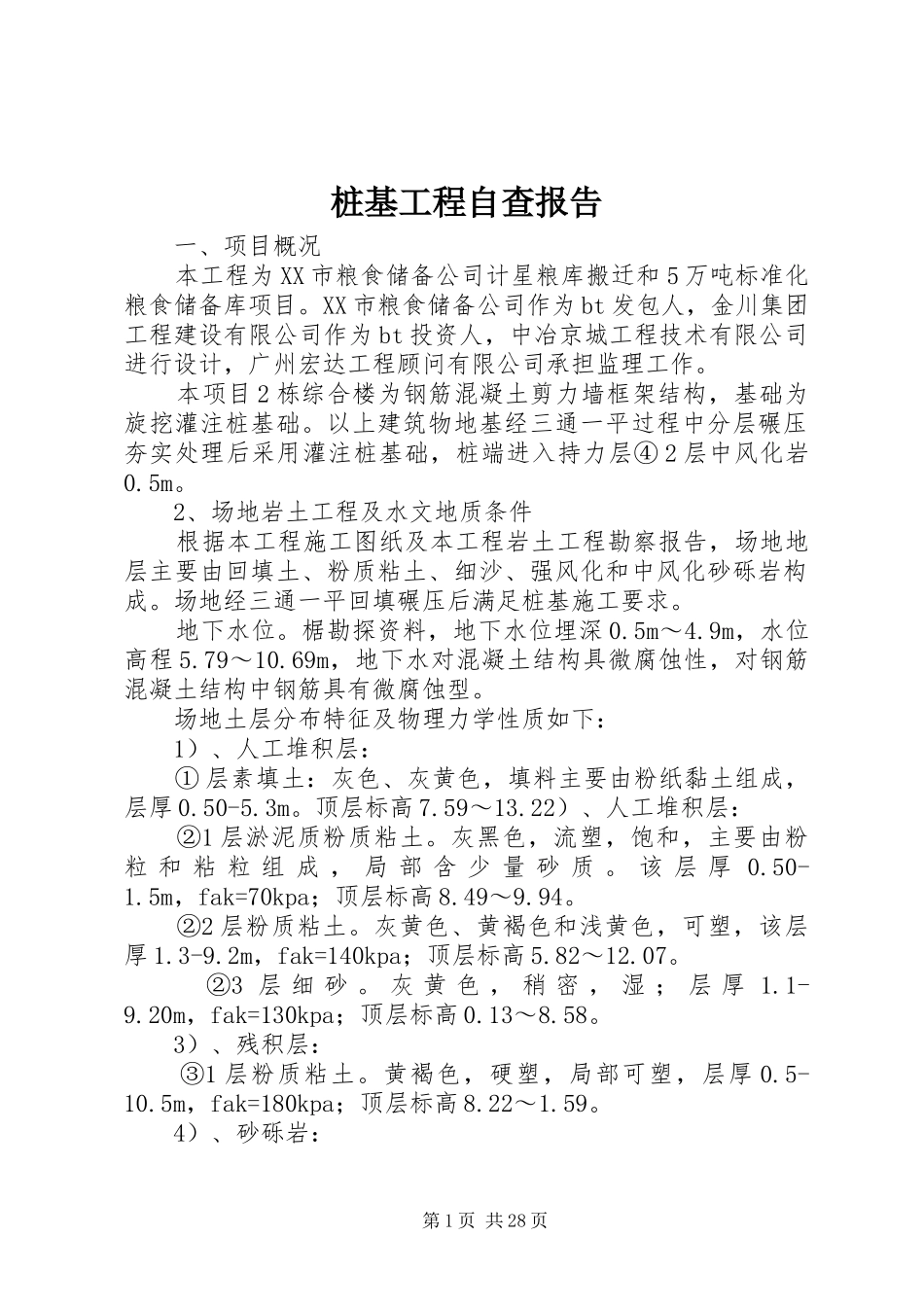

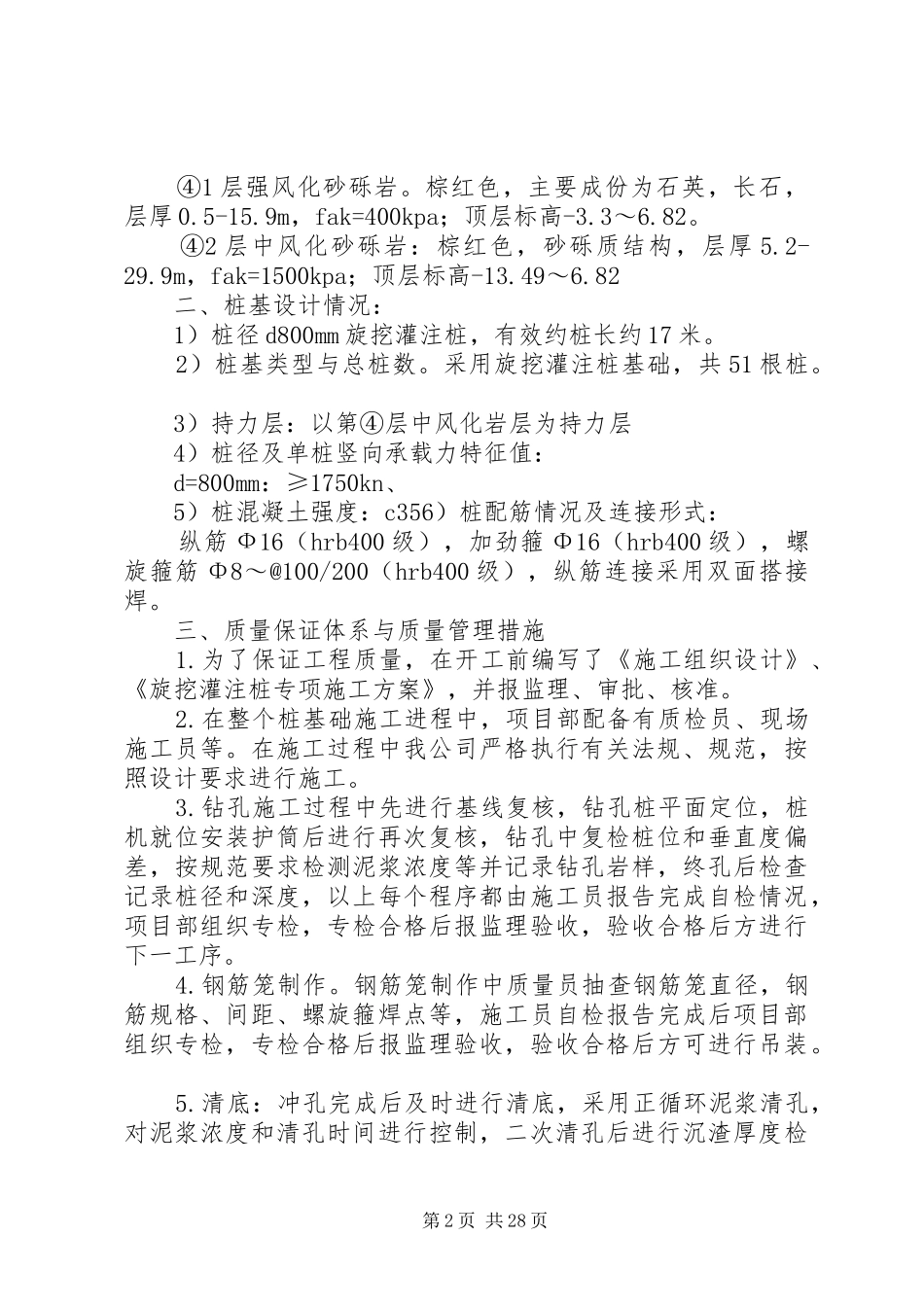

桩基工程自查报告一、项目概况本工程为XX市粮食储备公司计星粮库搬迁和5万吨标准化粮食储备库项目。XX市粮食储备公司作为bt发包人，金川集团工程建设有限公司作为bt投资人，中冶京城工程技术有限公司进行设计，广州宏达工程顾问有限公司承担监理工作。本项目2栋综合楼为钢筋混凝土剪力墙框架结构，基础为旋挖灌注桩基础。以上建筑物地基经三通一平过程中分层碾压夯实处理后采用灌注桩基础，桩端进入持力层④2层中风化岩0.5m。2、场地岩土工程及水文地质条件根据本工程施工图纸及本工程岩土工程勘察报告，场地地层主要由回填土、粉质粘土、细沙、强风化和中风化砂砾岩构成。场地经三通一平回填碾压后满足桩基施工要求。地下水位。椐勘探资料，地下水位埋深0.5m～4.9m，水位高程5.79～10.69m，地下水对混凝土结构具微腐蚀性，对钢筋混凝土结构中钢筋具有微腐蚀型。场地土层分布特征及物理力学性质如下：1）、人工堆积层：①层素填土：灰色、灰黄色，填料主要由粉纸黏土组成，层厚0.50-5.3m。顶层标高7.59～13.22）、人工堆积层：②1层淤泥质粉质粘土。灰黑色，流塑，饱和，主要由粉粒和粘粒组成，局部含少量砂质。该层厚0.50-1.5m，fak=70kpa；顶层标高8.49～9.94。②2层粉质粘土。灰黄色、黄褐色和浅黄色，可塑，该层厚1.3-9.2m，fak=140kpa；顶层标高5.82～12.07。②3层细砂。灰黄色，稍密，湿；层厚1.1-9.20m，fak=130kpa；顶层标高0.13～8.58。3）、残积层：③1层粉质粘土。黄褐色，硬塑，局部可塑，层厚0.5-10.5m，fak=180kpa；顶层标高8.22～1.59。4）、砂砾岩：第1页共28页④1层强风化砂砾岩。棕红色，主要成份为石英，长石，层厚0.5-15.9m，fak=400kpa；顶层标高-3.3～6.82。④2层中风化砂砾岩：棕红色，砂砾质结构，层厚5.2-29.9m，fak=1500kpa；顶层标高-13.49～6.82二、桩基设计情况：1）桩径d800mm旋挖灌注桩，有效约桩长约17米。2）桩基类型与总桩数。采用旋挖灌注桩基础，共51根桩。3）持力层：以第④层中风化岩层为持力层4）桩径及单桩竖向承载力特征值：d=800mm：≥1750kn、5）桩混凝土强度：c356）桩配筋情况及连接形式：纵筋Ф16（hrb400级），加劲箍Φ16（hrb400级），螺旋箍筋Φ8～@100/200（hrb400级），纵筋连接采用双面搭接焊。三、质量保证体系与质量管理措施1.为了保证工程质量，在开工前编写了《施工组织设计》、《旋挖灌注桩专项施工方案》，并报监理、审批、核准。2.在整个桩基础施工进程中，项目部配备有质检员、现场施工员等。在施工过程中我公司严格执行有关法规、规范，按照设计要求进行施工。3.钻孔施工过程中先进行基线复核，钻孔桩平面定位，桩机就位安装护筒后进行再次复核，钻孔中复检桩位和垂直度偏差，按规范要求检测泥浆浓度等并记录钻孔岩样，终孔后检查记录桩径和深度，以上每个程序都由施工员报告完成自检情况，项目部组织专检，专检合格后报监理验收，验收合格后方进行下一工序。4.钢筋笼制作。钢筋笼制作中质量员抽查钢筋笼直径，钢筋规格、间距、螺旋箍焊点等，施工员自检报告完成后项目部组织专检，专检合格后报监理验收，验收合格后方可进行吊装。5.清底：冲孔完成后及时进行清底，采用正循环泥浆清孔，对泥浆浓度和清孔时间进行控制，二次清孔后进行沉渣厚度检第2页共28页查，沉渣厚度小于50mm6.水下混凝土浇筑。坍落度控制180~220mm，导管埋入混凝土深度应＞2m且＜6m，浇筑时专人控制导管深度并用标尺进行检查。终止时进行标高记录和计算超灌高度应＞800mm，充盈系数＞1。7.消除质量通病情况：7.1桩位偏差。桩机就位后进行桩位复核，派专业技术员采用电子全站仪进行独立复核。7.2终孔鉴定。经过试桩确定，终孔时勘察、设计、监理、业主等均参与，保证嵌入岩性无争议。7.3沉渣检测。通过泥浆配比检查和循环换浆时间控制，吊装钢筋笼后要进行二次清底，最后经施工方技术员采用铁锤吊线探底鉴别，经监理人员共同认可基本无沉渣后方可浇筑。7.4水下混凝土浇筑控制。派专人测量控制埋管深度，及施工中抽插导管使水下混凝土密实。7.5桩顶标高控制。终止浇筑时测量混凝土面标高，统计混凝土用量，计算充盈系数。四、本栋桩基质量自查一、...
