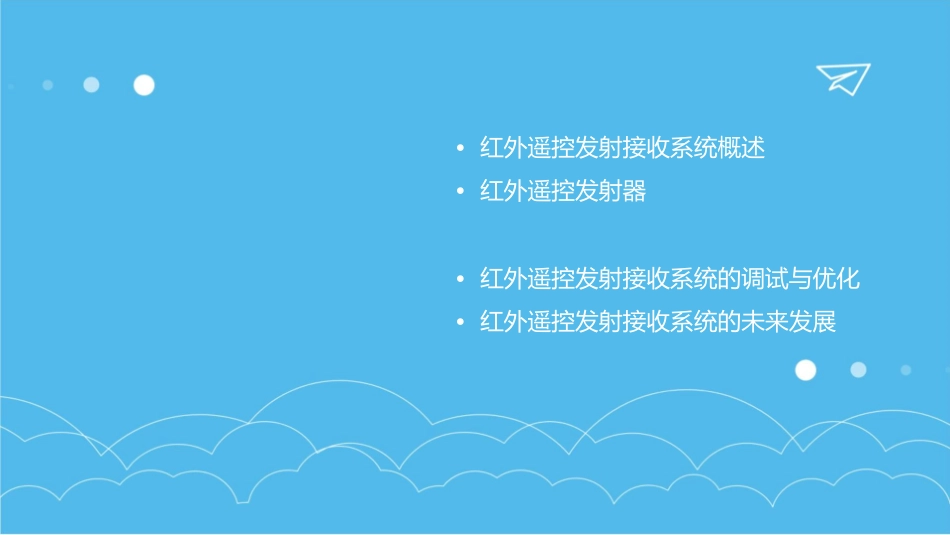

•红外遥控发射接收系统概述•红外遥控发射器•红外遥控发射接收系统的调试与优化•红外遥控发射接收系统的未来发展红外遥控发射接收系统的定义与特点0102定义特点红外遥控发射接收系统是一种利用红外线进行无线控制的系统，主要由红外遥控器和接收器两部分组成。红外遥控发射接收系统具有非视距传输、抗干扰能力强、成本低廉等优点，广泛应用于家用电器、工业控制等领域。红外遥控发射接收系统的组成与工作原理组成红外遥控器主要由编码芯片、振荡器、调制器、发射管等组成；接收器主要由接收管、解调器、解码芯片、执行机构等组成。工作原理红外遥控器通过按键触发编码芯片，生成控制信号，经过调制器调制后由发射管发射红外线；接收器接收到红外线后，通过解调器解调出控制信号，解码芯片解码出原始控制指令，最终驱动执行机构实现控制功能。红外遥控发射接收系统的应用场景家用电器控制工业控制用于电视、空调、音响等家用电器的开关、音量调节等功能。用于控制自动化设备、机器人等，实现远程操控。智能家居系统办公设备作为智能家居系统中的一种无线通信方式，实现家庭内部各种设备的互联互通。用于投影仪、打印机等办公设备的无线控制。发射器的电路设计电源电路控制电路为发射器提供稳定的直流电源，确保发负责编码和控制信号的生成，将按键输入转化为红外信号。射器正常工作。调制电路发射电路将编码后的控制信号调制到红外载波上，形成红外遥控信号。将调制后的红外信号发送出去，实现遥控功能。发射器的编码方式01020304脉冲位置编码脉宽编码频率编码相位编码通过控制脉冲信号在不同位置出现与否进行编码。通过控制脉冲信号的宽度进行编码。通过控制脉冲信号的频率进行编码。通过控制脉冲信号的相位进行编码。发射器的调制方式调幅（AM）调频（FM）通过改变载波信号的振幅进行调制。通过改变载波信号的频率进行调制。调相（PM）脉冲位置调制（PPM）通过改变载波信号的相位进行调制。通过控制脉冲信号在不同位置出现与否进行调制。发射器的按键设计010203机械按键触控按键感应按键利用机械结构实现按键功能，常见于遥控器。利用触摸传感器实现按键功能，常见于手机、平板等设备。利用感应元件实现按键功能，常见于智能家居设备。接收器的电路设计010203接收管前置放大器滤波器接收管是红外遥控接收器的核心元件，负责接收红外线信号并将其转换为电信号。常用的接收管有硅光敏三极管和硒光敏二极管等。前置放大器的作用是将接收管输出的微弱电信号进行放大，以便后续电路处理。常用的前置放大器有晶体管放大器和集成电路放大器等。滤波器的作用是滤除其他波长的光线，只允许特定波长的红外线通过，以提高接收器的选择性。常用的滤波器有带通滤波器和陷波滤波器等。接收器的解码方式010203脉冲宽度解码波形解码频率解码通过测量脉冲信号的宽度来判断码型，通常采用定时器或微处理器进行测量。通过分析脉冲信号的波形来判断码型，通常采用比较器和触发器等电路元件进行解码。通过分析脉冲信号的频率来判断码型，通常采用计数器和频率测量电路进行解码。接收器的解调方式相干解调相干解调是将接收到的信号与本机振荡信号进行相乘，得到解调后的信号。相干解调具有较高的灵敏度和抗干扰能力，但电路较为复杂。非相干解调非相干解调是将接收到的信号进行包络检波或同步检波，得到解调后的信号。非相干解调电路较为简单，但抗干扰能力较弱。接收器的抗干扰能力抗背景光干扰红外遥控接收器在强背景光下工作时，可能会受到干扰。为了提高抗干扰能力，可以在接收管前面加装遮光罩或采用窄带滤波器等措施。抗同频干扰当多个同频的红外遥控信号同时存在时，可能会对接收器造成干扰。为了提高抗干扰能力，可以采用编码和解码技术，使接收器只对特定编码的红外遥控信号敏感。调试步骤与方法电源检查距离与角度测试检查电源是否稳定，避免因电源问题导致系统工作异常。测试红外遥控在不同距离和角度下的信号接收效果，确保正常工作范围。硬件连接信号测试抗干扰测试检查系统在存在其他电磁干扰的环境中的稳定性。确保红外遥控发射器和接收器正确连接，无物理故障。在发射端发送信号，观...
