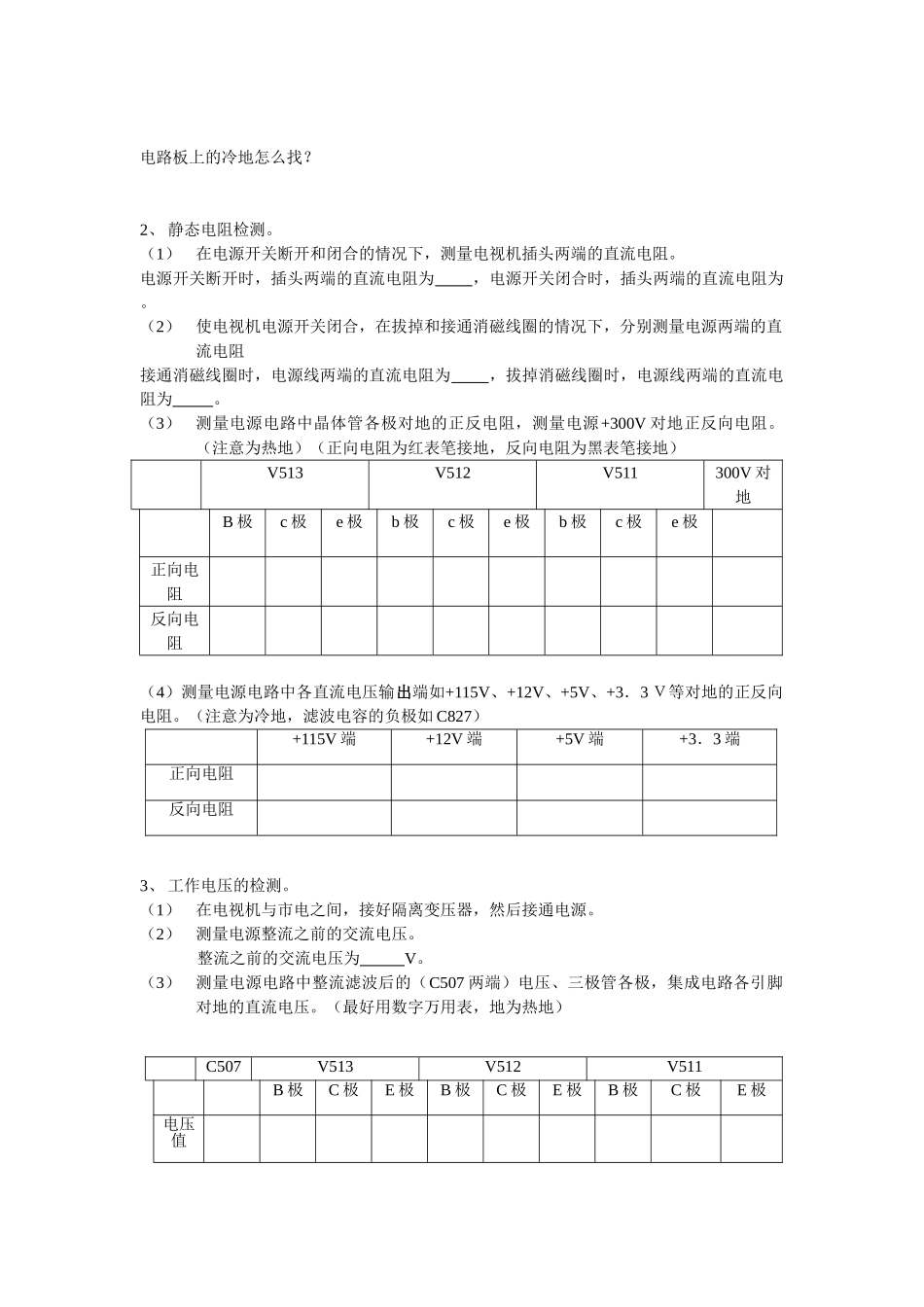

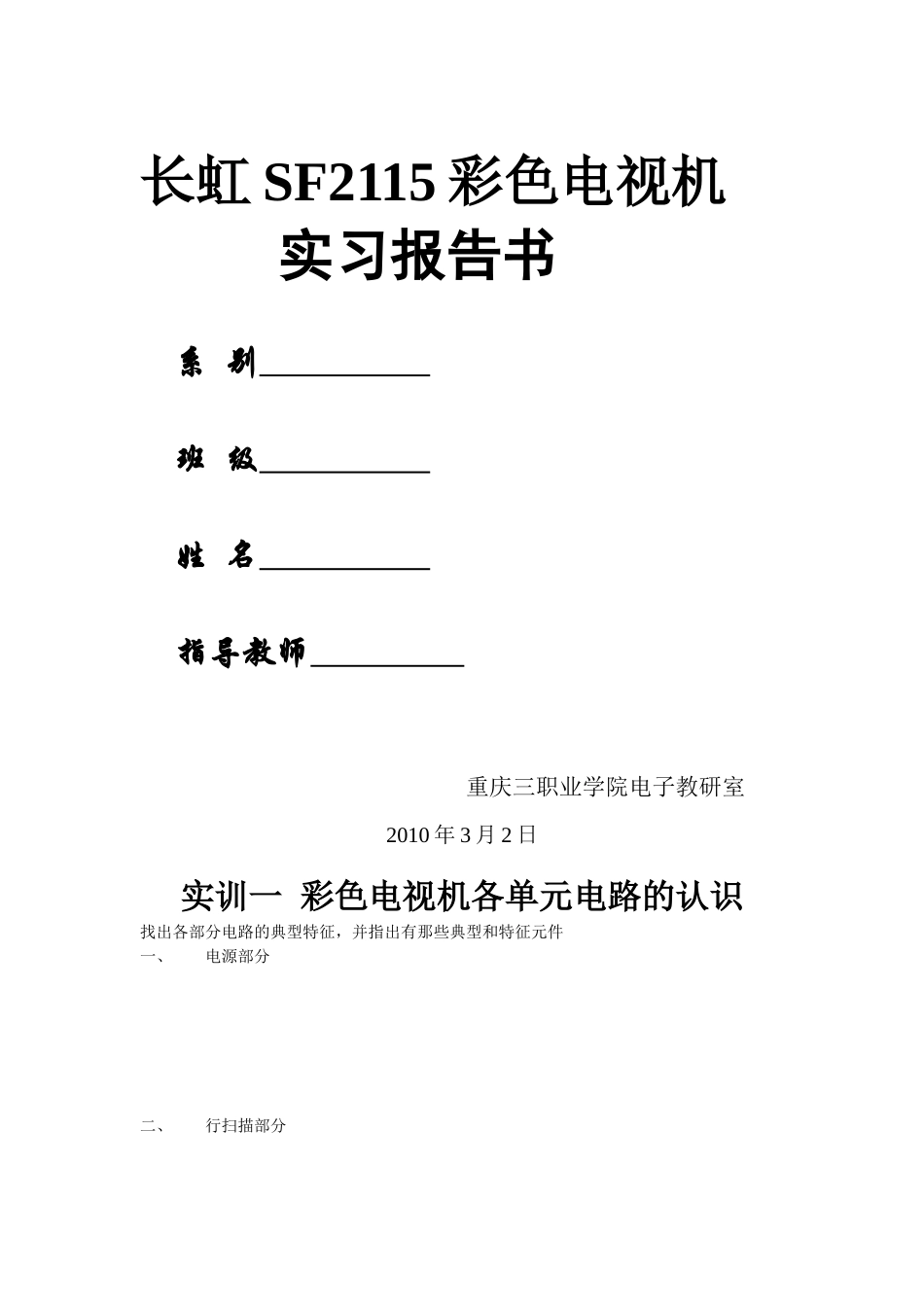

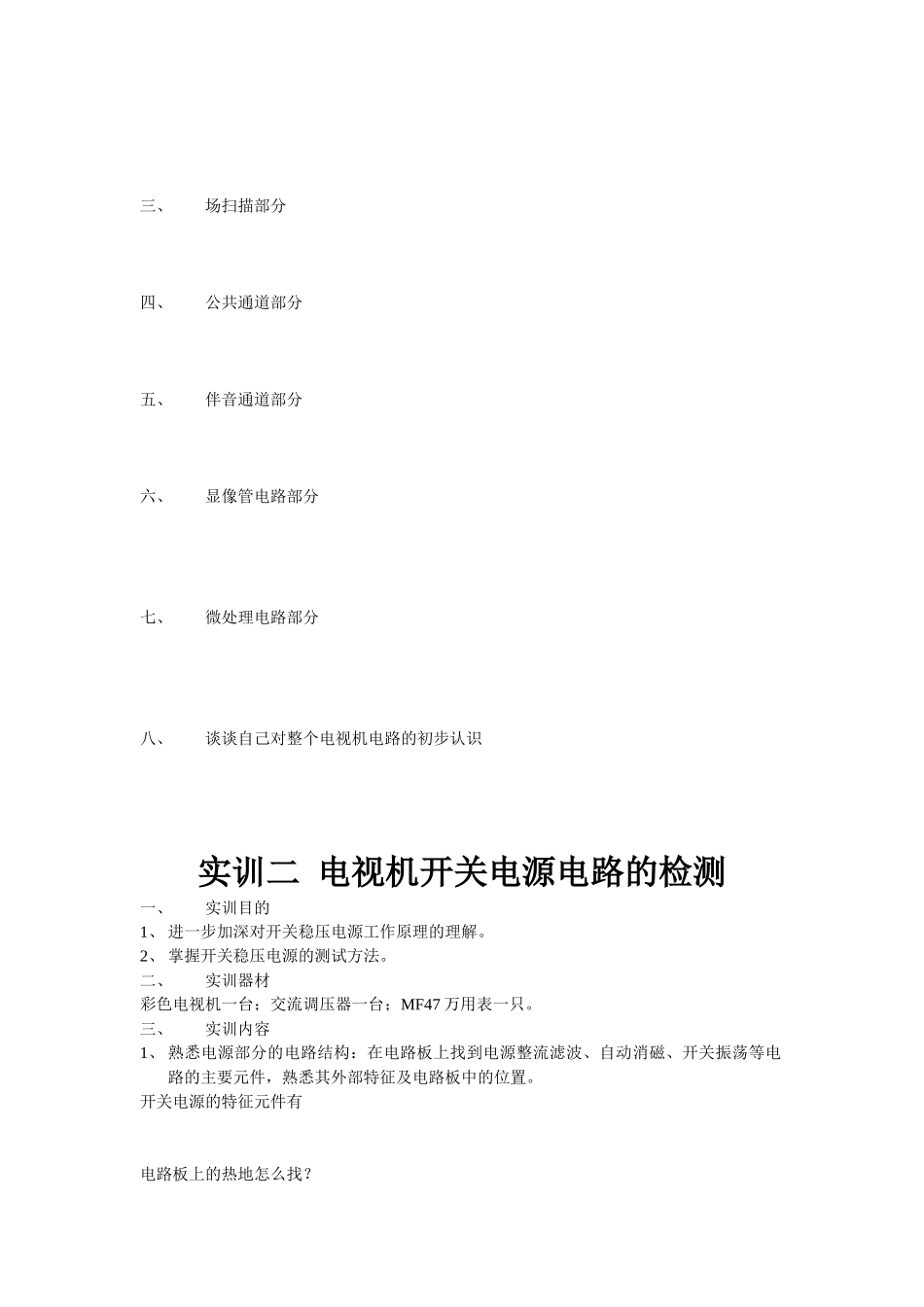

长虹SF2115彩色电视机实习报告书系别班级姓名指导教师重庆三职业学院电子教研室2010年3月2日实训一彩色电视机各单元电路的认识找出各部分电路的典型特征，并指出有那些典型和特征元件一、电源部分二、行扫描部分三、场扫描部分四、公共通道部分五、伴音通道部分六、显像管电路部分七、微处理电路部分八、谈谈自己对整个电视机电路的初步认识实训二电视机开关电源电路的检测一、实训目的1、进一步加深对开关稳压电源工作原理的理解。2、掌握开关稳压电源的测试方法。二、实训器材彩色电视机一台；交流调压器一台；MF47万用表一只。三、实训内容1、熟悉电源部分的电路结构：在电路板上找到电源整流滤波、自动消磁、开关振荡等电路的主要元件，熟悉其外部特征及电路板中的位置。开关电源的特征元件有电路板上的热地怎么找？电路板上的冷地怎么找？2、静态电阻检测。（1）在电源开关断开和闭合的情况下，测量电视机插头两端的直流电阻。电源开关断开时，插头两端的直流电阻为，电源开关闭合时，插头两端的直流电阻为。（2）使电视机电源开关闭合，在拔掉和接通消磁线圈的情况下，分别测量电源两端的直流电阻接通消磁线圈时，电源线两端的直流电阻为，拔掉消磁线圈时，电源线两端的直流电阻为。（3）测量电源电路中晶体管各极对地的正反电阻，测量电源+300V对地正反向电阻。（注意为热地）（正向电阻为红表笔接地，反向电阻为黑表笔接地）V513V512V511300V对地B极c极e极b极c极e极b极c极e极正向电阻反向电阻（4）测量电源电路中各直流电压输出端如+115V、+12V、+5V、+3．3Ｖ等对地的正反向电阻。（注意为冷地，滤波电容的负极如C827）3、工作电压的检测。（1）在电视机与市电之间，接好隔离变压器，然后接通电源。（2）测量电源整流之前的交流电压。整流之前的交流电压为V。（3）测量电源电路中整流滤波后的（C507两端）电压、三极管各极，集成电路各引脚对地的直流电压。（最好用数字万用表，地为热地）+115V端+12V端+5V端+3．3端正向电阻反向电阻C507V513V512V511B极C极E极B极C极E极B极C极E极电压值（4）测量电源电路中各直流输出端对地（冷地）的直流电压。+115V端+12V端+5V端+3．3V端电压值4、测量开关振荡波形。测量交流电源、开关管的基极、开关变压器正反馈绕组的波形，并记录波形形状，幅值及周期。（注意人身和示波器的安全）波形形状幅值（峰值）周期频率交流电源开关管的基极取样绕组24的4端5、测开关电源电压调整。（1）将交流调压器输出调到~220V时，测出开关电源+115V输出端的电压值，记作UA。（2）将交流调压器输出调到~260V，测出开关电源+115V输出端的电压值，记作UB。（3）将交流调压器输出调到~100V，再测出开关电源+115V输出端的电压值，记作UC。由以上的数据说明什么？上面哪些数据很很重要的数据，用波浪线将其勾出。建议：若电视机有几种，让学生交换电视机后再测量，达到不看图纸也能测量电源。四、如果不看图纸，可以测量电源哪些电压？五、写出测量开关电源后的感受。实训三行场扫描电路的检测一、实训目的1、熟悉同步扫描电路的各级工作状态，检测各关键点的电压和波形。2、掌握同步扫描电路的检测方法。二、实训器材彩色电视机一台；双踪示波器一台；MF500万用表一只。三、实训内容1、熟悉行场扫描电路原理图及元件布局。小信号电路的测量：测量TDA9370扫描有关引脚对地电阻、直流电压值，数据填入下表；16脚17脚20脚21脚22脚25脚26脚33脚34脚36脚引脚功能正向电阻反向电阻直流电压2、静态电阻的测量：（1）用万用表测量场输出集成块TDA8356（N400）各脚的对地正反向电阻。（用RXIK档）1脚2脚3脚4脚5脚6脚7脚8脚9脚引脚功能正向电阻反向电阻（2）测量行激励管V501的B、C、E极对地正反向电阻。（用RXIK档），测量行输出管V502的B、C、E极对地正反向电阻（用RXI档）填入下表。Q401（用RXIK档）Q402（用RXI档）B极C极E极B极C极E极正向电阻反向电阻试说明能不能在路测量Q402的好坏？为什么？该如何测量？3、工作电压的检测：（1）检测TDA8356各脚对地电压。1脚2脚3脚4脚5脚6脚7脚8脚9脚电压值（2）检测行激励管V501、行输出管V502的各极对地电压。V501V502B极C极...
