运河电厂#5、6机组脱硝改造工程SCR施工技术协议(签字版)130614VIP免费

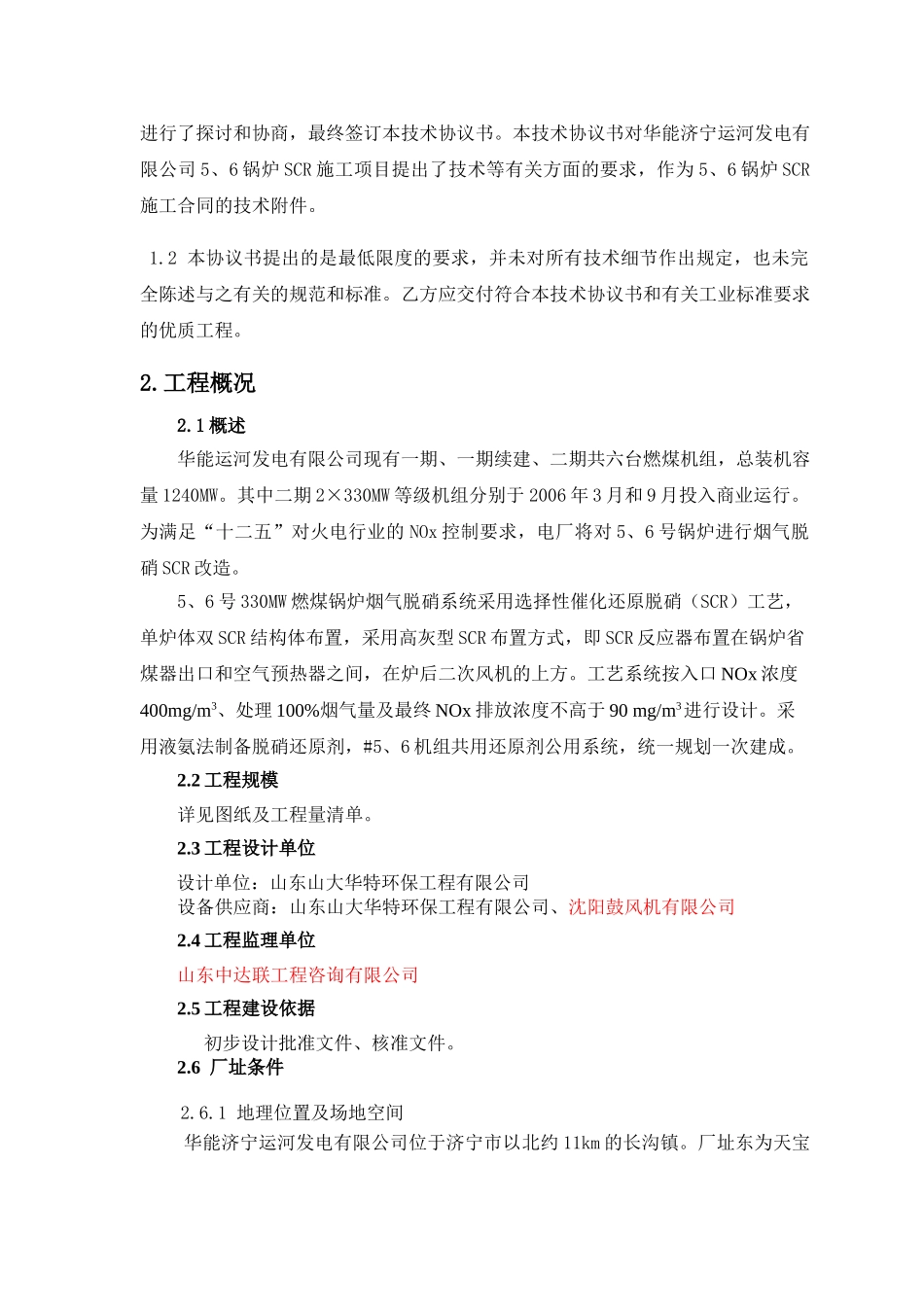

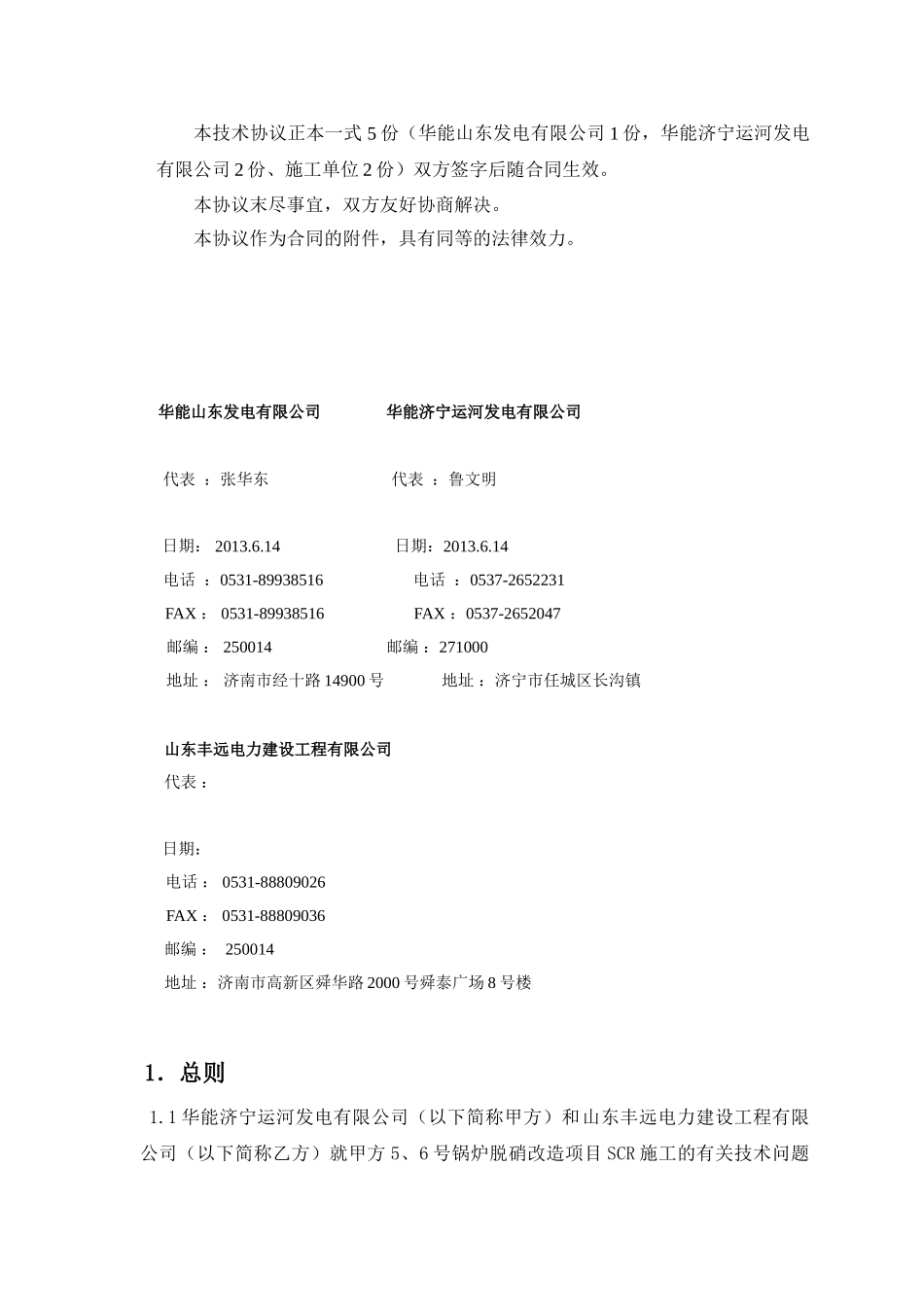

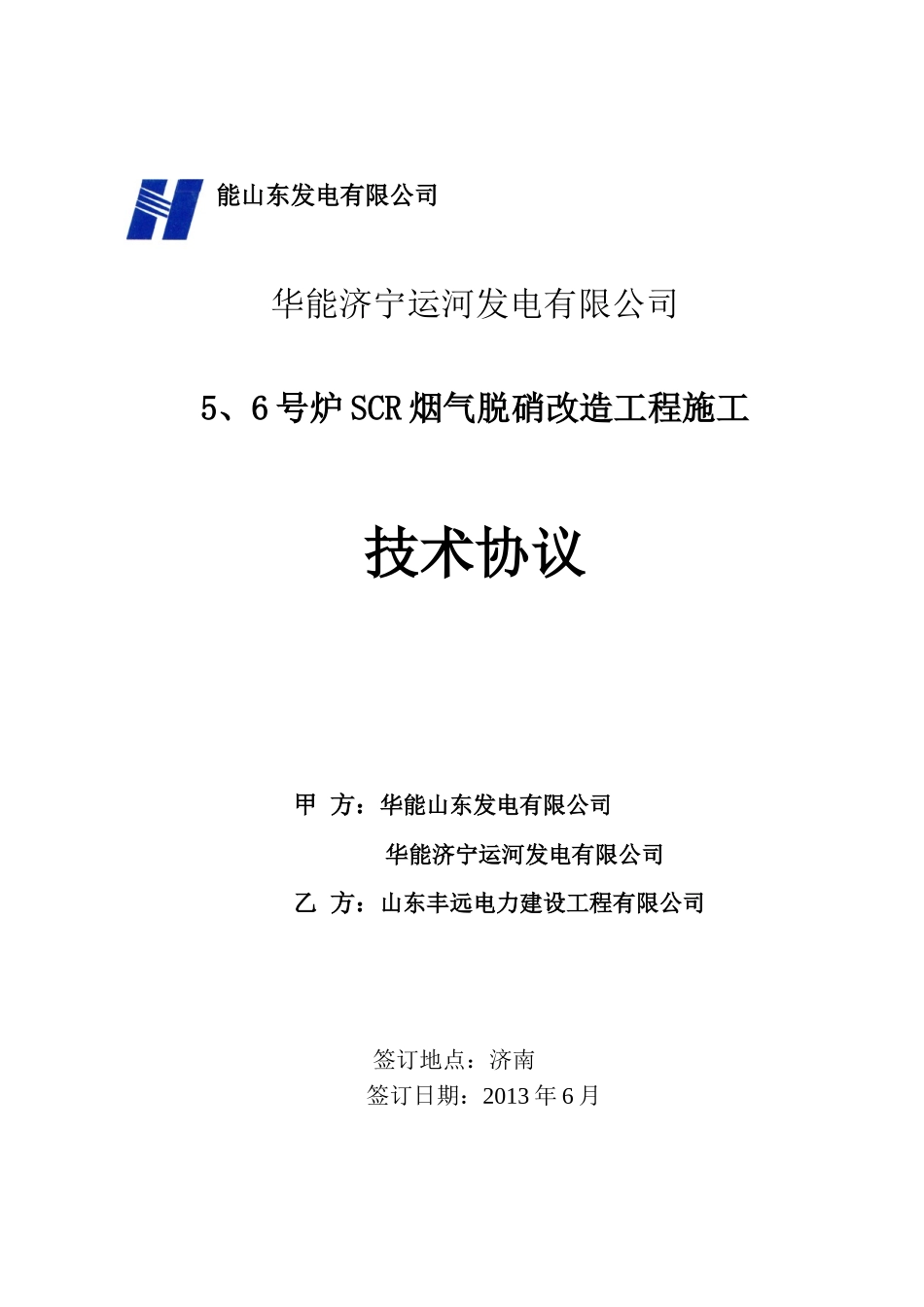

华能济宁运河发电有限公司5、6号炉SCR烟气脱硝改造工程施工技术协议甲方：华能山东发电有限公司华能济宁运河发电有限公司乙方：山东丰远电力建设工程有限公司签订地点：济南签订日期：2013年6月华能山东发电有限公司本技术协议正本一式5份（华能山东发电有限公司1份，华能济宁运河发电有限公司2份、施工单位2份）双方签字后随合同生效。本协议末尽事宜，双方友好协商解决。本协议作为合同的附件，具有同等的法律效力。华能山东发电有限公司华能济宁运河发电有限公司代表：张华东代表：鲁文明日期：2013.6.14日期：2013.6.14电话：0531-89938516电话：0537-2652231FAX：0531-89938516FAX：0537-2652047邮编：250014邮编：271000地址：济南市经十路14900号地址：济宁市任城区长沟镇山东丰远电力建设工程有限公司代表：日期：电话：0531-88809026FAX：0531-88809036邮编：250014地址：济南市高新区舜华路2000号舜泰广场8号楼1．总则1.1华能济宁运河发电有限公司（以下简称甲方）和山东丰远电力建设工程有限公司（以下简称乙方）就甲方5、6号锅炉脱硝改造项目SCR施工的有关技术问题进行了探讨和协商，最终签订本技术协议书。本技术协议书对华能济宁运河发电有限公司5、6锅炉SCR施工项目提出了技术等有关方面的要求，作为5、6锅炉SCR施工合同的技术附件。1.2本协议书提出的是最低限度的要求，并未对所有技术细节作出规定，也未完全陈述与之有关的规范和标准。乙方应交付符合本技术协议书和有关工业标准要求的优质工程。2.工程概况2.1概述华能运河发电有限公司现有一期、一期续建、二期共六台燃煤机组，总装机容量1240MW。其中二期2×330MW等级机组分别于2006年3月和9月投入商业运行。为满足“十二五”对火电行业的NOx控制要求，电厂将对5、6号锅炉进行烟气脱硝SCR改造。5、6号330MW燃煤锅炉烟气脱硝系统采用选择性催化还原脱硝（SCR）工艺，单炉体双SCR结构体布置，采用高灰型SCR布置方式，即SCR反应器布置在锅炉省煤器出口和空气预热器之间，在炉后二次风机的上方。工艺系统按入口NOx浓度400mg/m3、处理100%烟气量及最终NOx排放浓度不高于90mg/m3进行设计。采用液氨法制备脱硝还原剂，#5、6机组共用还原剂公用系统，统一规划一次建成。2.2工程规模详见图纸及工程量清单。2.3工程设计单位设计单位：山东山大华特环保工程有限公司设备供应商：山东山大华特环保工程有限公司、沈阳鼓风机有限公司2.4工程监理单位山东中达联工程咨询有限公司2.5工程建设依据初步设计批准文件、核准文件。2.6厂址条件2.6.1地理位置及场地空间华能济宁运河发电有限公司位于济宁市以北约11km的长沟镇。厂址东为天宝寺沟，西为南田村，北邻南薛村，梁济公路在厂址南面400m处由西北-东南方向通过。二期工程厂址位于一期工程的东侧，新建主厂房与一期续建主厂房脱开80m布置。厂区布置总平面呈三列式布置，从南向北为220kV升压站区——主厂房区——煤场及卸煤设施区。一、二期由西向东依次布置，二期东侧为三期扩建端。二期主厂房区从南向北依次布置汽机房、除氧间、煤仓间、锅炉房、脱硫除尘设施、烟囱。干灰库及灰浆泵房、化验楼及化学水处理设施、输煤综合楼依次从南向北布置在主厂房区的北侧。锅炉构架为独立的支撑式钢结构框架，紧身封闭。主厂房的基础型式为大板基础，底板下采用钢筋混凝土预制桩。锅炉空预器布置在省煤器的下方与锅炉最后一排钢架之内，空预器出口烟道横跨消防通道（脱水仓排渣运输道路）与静电除尘器相连接。炉后除尘器入口水平烟道采用混凝土结构支撑。氨区（二期氨区共用，统一规划，一次建成）布置在厂区北侧化学楼东侧，氨区内所有建筑物的耐火等级均为二级，氨区平面布置约需场地1400m2，氨区距离最近的居民区距离大于500m，周围空间较大，可满足氨区防火与安全距离要求。2.6.2工程地质及评价厂址所处地形平坦，地面高程在35.87~37.1m之间，地貌成因类型为冲积平原，地形平坦，地貌类型为平地，厂址无不良地质现象。厂址区地层主要为第四系人工填土(Q4s)、全新统冲积层（Q4al）、湖积层Q4l）、和上更新统冲积层Q3al），岩性主要有粉土、粘土、粉质粘土、和砂土等。根据工程地质报告，...
