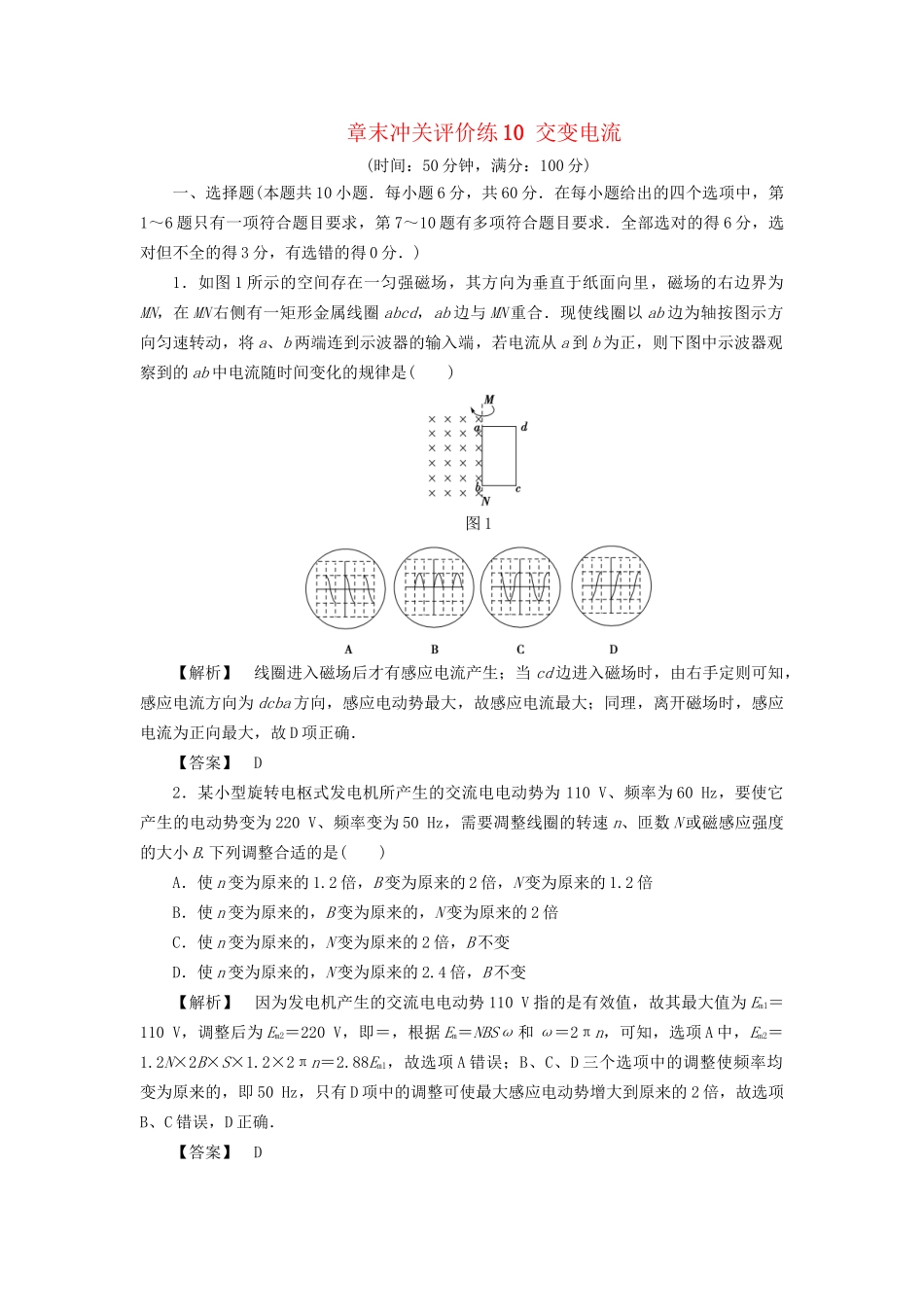

章末冲关评价练10交变电流(时间：50分钟，满分：100分)一、选择题(本题共10小题．每小题6分，共60分．在每小题给出的四个选项中，第1～6题只有一项符合题目要求，第7～10题有多项符合题目要求．全部选对的得6分，选对但不全的得3分，有选错的得0分．)1．如图1所示的空间存在一匀强磁场，其方向为垂直于纸面向里，磁场的右边界为MN，在MN右侧有一矩形金属线圈abcd，ab边与MN重合．现使线圈以ab边为轴按图示方向匀速转动，将a、b两端连到示波器的输入端，若电流从a到b为正，则下图中示波器观察到的ab中电流随时间变化的规律是()图1【解析】线圈进入磁场后才有感应电流产生；当cd边进入磁场时，由右手定则可知，感应电流方向为dcba方向，感应电动势最大，故感应电流最大；同理，离开磁场时，感应电流为正向最大，故D项正确．【答案】D2．某小型旋转电枢式发电机所产生的交流电电动势为110V、频率为60Hz，要使它产生的电动势变为220V、频率变为50Hz，需要凋整线圈的转速n、匝数N或磁感应强度的大小B.下列调整合适的是()A．使n变为原来的1.2倍，B变为原来的2倍，N变为原来的1.2倍B．使n变为原来的，B变为原来的，N变为原来的2倍C．使n变为原来的，N变为原来的2倍，B不变D．使n变为原来的，N变为原来的2.4倍，B不变【解析】因为发电机产生的交流电电动势110V指的是有效值，故其最大值为Em1＝110V，调整后为Em2＝220V，即＝，根据Em＝NBSω和ω＝2πn，可知，选项A中，Em2＝1.2N×2B×S×1.2×2πn＝2.88Em1，故选项A错误；B、C、D三个选项中的调整使频率均变为原来的，即50Hz，只有D项中的调整可使最大感应电动势增大到原来的2倍，故选项B、C错误，D正确．【答案】D3．(2015·石家庄调研)某小型发电机线圈内阻为r＝1.0Ω，产生的电动势为e＝10sin10πtV，用其对阻值R＝9.0Ω的灯泡供电，设灯泡电阻丝的电阻不随温度变化，则()A．灯泡上的电压为10VB．灯泡上的电压为10VC．灯泡获得的功率为10WD．灯泡获得的功率为9W【解析】由题知电动势有效值E＝10V，电流I＝＝1A，灯泡上的电压U＝IR＝9V，A、B项均错；灯泡获得的功率P＝I2R＝9W，C项错，D项正确．【答案】D4．在匀强磁场中，一矩形金属线框绕与磁感线垂直的转轴匀速转动，如图2甲所示，产生的交变电动势随时间变化的图象如图乙所示，已知发电机线圈内阻为1.0Ω，外接一只电阻为9.0Ω的灯泡，则()甲乙图2A．电压表V的示数为20VB．电路中的电流方向每秒改变5次C．灯泡实际消耗的功率为36WD．电动势随时间变化的瞬时值表达式为e＝20cos5πt(V)【解析】交流电的有效值U＝20V，电压表V的示数为×9V＝18V，选项A错误；交变电流的周期T＝0.2s，每个周期交变电流方向改变两次，则1s内电流方向改变10次，选项B错误；灯泡实际消耗的功率为P＝×9W＝36W，选项C正确；交流电的角速度ω＝rad/s＝10πrad/s，所以电动势随时间变化的瞬时值表达式为e＝20cos10πt(V)，选项D错误．【答案】C5．如图3所示，L1和L2是输电线，甲是电压互感器，乙是电流互感器．若已知甲的变压比为500∶1，乙的变流比为200∶1，并且已知电压表的示数为220V，电流表的示数为5A，则输电线的输送功率为()图3A．1.1×102WB．1.1×104WC．1.1×106WD．1.1×108W【解析】已知变压比为500∶1，电压表示数为220V，故传输电压为U＝220×500V＝1.1×105V；已知变流比为200∶1，电流表示数为5A，故传输电流为I＝5×200A＝1000A；故输送功率为P＝UI＝1.1×105×1000W＝1.1×108W，选项D正确．【答案】D6．如图4所示，两种情况下变压器灯泡L2、L3的功率均为P，且L1、L2、L3为相同的灯泡，匝数比为n1∶n2＝3∶1，则图甲中L1的功率和图乙中L1的功率分别为()甲乙图4A．P、PB．9P、C.、9PD.、P【解析】由题意可知，两种情况下变压器输出功率均为2P，设灯泡L2、L3的电压为U，电流为I，电阻为R，两种情况下变压器输入电压为3U，变压器输入电流为I；图甲中L1的功率为P1＝＝9P；图乙中L1的功率为P2＝R＝，选项B正确．【答案】B7．(2016·开封模拟)如图5所示，T为理想变压器，原、副线圈匝数比为5∶1.A1、A2为理想交流电流表，V1、V2为理想交流电压表，R1、R2为定值电阻，R3为光敏电阻(阻值随光照强...
