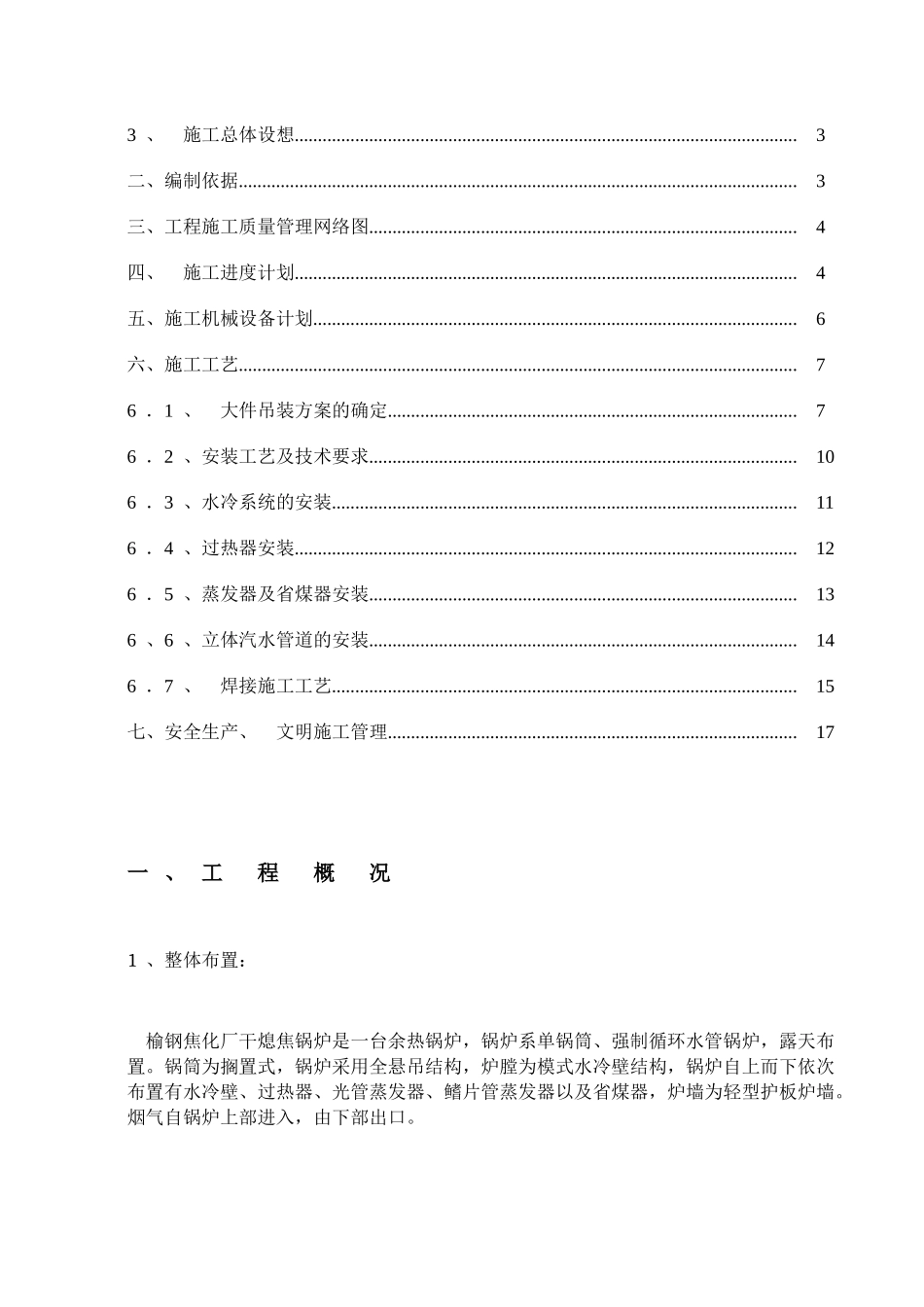

榆钢支持地震灾区恢复重建项目干熄焦及余热发电建筑安装工程锅炉设备安装施工方案编制：审核：批准：中国五冶集团有限公司榆钢项目部二0一四年三月八日目录一、工程概况............................................................................................................31、整体布置：....................................................................................................................32、锅炉规范....................................................................................................................33、施工总体设想............................................................................................................3二、编制依据........................................................................................................................3三、工程施工质量管理网络图............................................................................................4四、施工进度计划............................................................................................................4五、施工机械设备计划........................................................................................................6六、施工工艺........................................................................................................................76．1、大件吊装方案的确定........................................................................................76．2、安装工艺及技术要求............................................................................................106．3、水冷系统的安装....................................................................................................116．4、过热器安装............................................................................................................126．5、蒸发器及省煤器安装............................................................................................136、6、立体汽水管道的安装............................................................................................146．7、焊接施工工艺....................................................................................................15七、安全生产、文明施工管理........................................................................................17一、工程概况1、整体布置：榆钢焦化厂干熄焦锅炉是一台余热锅炉，锅炉系单锅筒、强制循环水管锅炉，露天布置。锅筒为搁置式，锅炉采用全悬吊结构，炉膛为模式水冷壁结构，锅炉自上而下依次布置有水冷壁、过热器、光管蒸发器、鳍片管蒸发器以及省煤器，炉墙为轻型护板炉墙。烟气自锅炉上部进入，由下部出口。2、锅炉规范最大蒸发量：110t/h额定蒸汽压力：10.3MPa额定蒸汽温度：540°C3、施工总体设想质量目标：优良工期目标：5个月安全目标：无重大伤亡事故、无设备损毁事故、无火灾事故，轻伤事故发生频率控制在1‰以下。根据锅炉结构特点，在炉体旁搭设临时工装平台，做钢结构、受热面拼装之用。施工过程中合理安排有关工序交叉施工，力争积极提前交付生产。二、编制依据《锅炉安全技术监察规程》TSGG0001-2012《蒸汽锅炉安全技术监察规程》劳部发（1996年276号）《电力建设施工及验收技术规范》DL/T5047-95（锅炉机组篇）《电力建设施工及验收技术规范》DL5031-94（管道篇）《火力发电厂焊接技术规程》DL869-2004(焊接篇)《电力建设施工及验收技术规范》SDJ279-90（热工、仪表篇）《电力工业锅炉压力容器监察规程》DL612-1996《金属熔化焊焊接接头射线照相》GB∕T4730-2005（射线篇）《机械设备安装工程施工及验收规范》GB50231-98《火力发电厂保温材料技术条件》DL／T776-2001...
