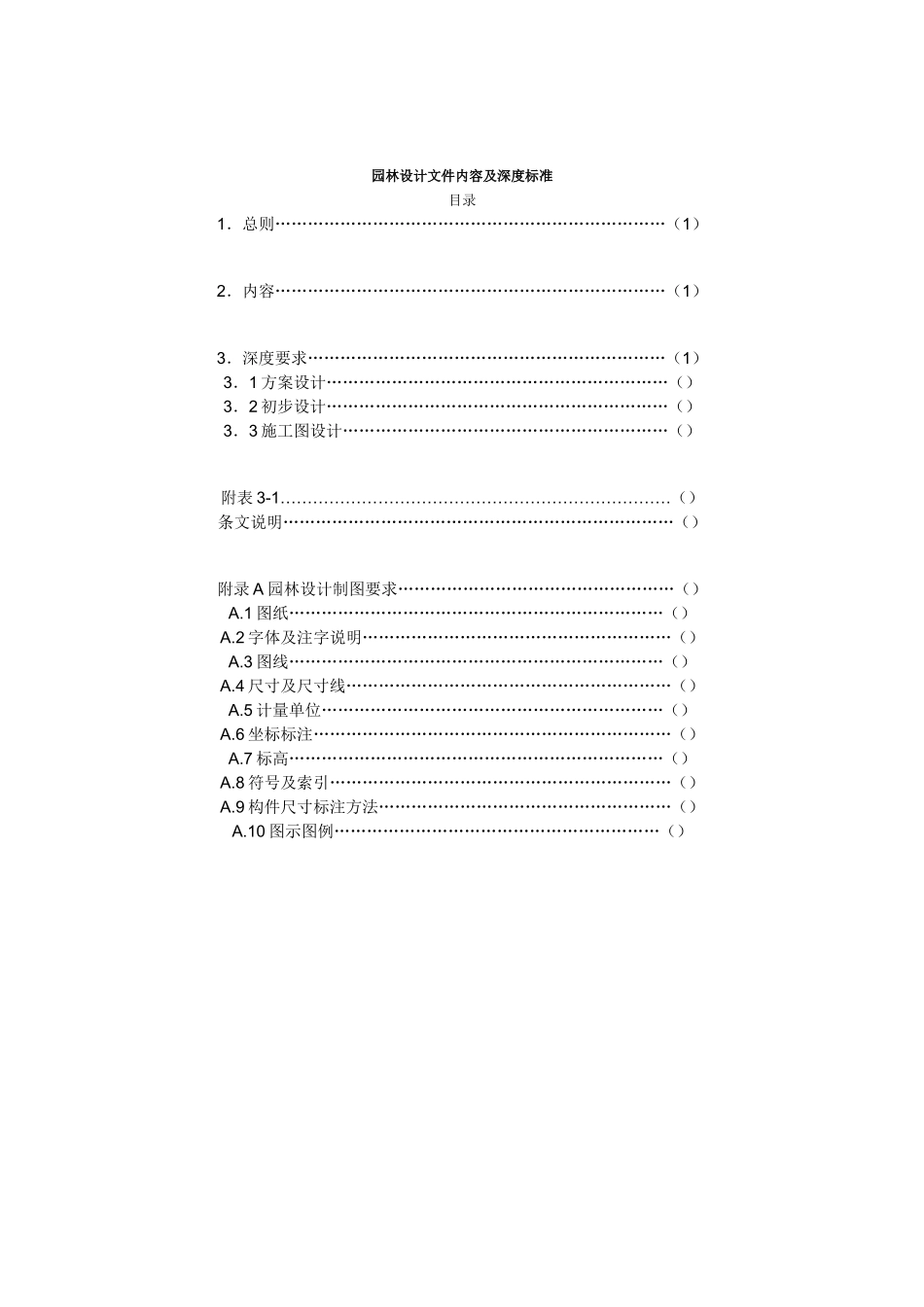

园林设计文件内容及深度标准目录1．总则………………………………………………………………（1）2．内容………………………………………………………………（1）3．深度要求…………………………………………………………（1）3．1方案设计………………………………………………………（）3．2初步设计………………………………………………………（）3．3施工图设计……………………………………………………（）附表3-1………………………………………………………………（）条文说明………………………………………………………………（）附录A园林设计制图要求……………………………………………（）A.1图纸……………………………………………………………（）A.2字体及注字说明…………………………………………………（）A.3图线……………………………………………………………（）A.4尺寸及尺寸线……………………………………………………（）A.5计量单位………………………………………………………（）A.6坐标标注…………………………………………………………（）A.7标高……………………………………………………………（）A.8符号及索引………………………………………………………（）A.9构件尺寸标注方法………………………………………………（）A.10图示图例……………………………………………………（）1．总则1．0．1编制目的为保证园林设计质量，提高图纸的规范性，特制定本标准。1．0．2适用范围本标准适用于各类园林绿地的设计。1．0．3编制依据园林设计文件内容除执行本标准外，还应符合国家和地方有关强制性标准与规范的规定。1．0．4本标准以一般公园绿地的设计为标准，其他类型可参照执行。1．0．5本标准的制图部分作为附录参照执行，制图部分适用于新建、改建、扩建工程的初步设计图、施工图、竣工图。2．内容2．0．1园林设计一般分为方案设计、初步设计、施工图设计三个阶段。每个阶段均包括设计说明、设计图纸、经济指标。2．0．2设计文件包括：封面；扉页（施工图阶段可不要）；设计文件目录；设计说明书；设计图纸（包括效果图）；投资估算书（概算书）。表2-1各设计阶段的主要内容序阶段主要内容主要图纸1方案设计对自然现状和社会条件进行分析，确定性质、功能、风格特色、内容、容量，明确交通组织流线，空间关系，植物布局，综合管网安排，综合效益分析。位置图；用地范围图；现状分析图；总平面图；功能分区图；竖向图；建筑、园林小品布局图；道路交通图；植物配置图；综合设施管网图；重点景区平面效果图等。2初步设计确定平面，道路广场铺装形状、材质，山形水系、竖向，明确植物分区、类型，确定建筑内部功能、位置、体量、形象、结构类型，园林小品的体型体量、材料、色彩等，能进行工程概算。总平面图；放线图；竖向图；植物种植图；道路铺装及部分详图索引平面；重点部位详图；建筑、构筑物及小品平、立剖图；园林设备图；园林电气图。3施工图设计标明平面位置尺寸，竖向，放线依据，工程做法，植物种类、规格、数量、位置，综合管线的路由、管径及设备选型，能进行工程预算。总平面图；放线图；竖向图；种植设计图；道路铺装及详图索引平面；子项详图；建筑、构筑物及小品施工详图；园林设备图；园林电气图。3．深度要求3．1方案设计3．1．1设计说明3．1．1．1设计依据3．1．1．1．1设计所采用的主要法规和标准。3．1．1．1．2列出与工程设计有关的依据性文件的名称和文号。3．1．1．1．3基础资料：自然与社会经济的资料。3．1．1．2设计原则及内容3．1．1．2．1现状分析。3．1．1．2．2性质、功能、规模、游人容量的分析。3．1．1．2．3设计理念和原则的表述。3．1．1．2．4空间布局。3．1．1．2．5道路交通。3．1．1．2．6种植设计。3．1．1．2．7相关各专业（建筑、基础设施设备等）设计说明。3．1．1．3主要技术经济指标3．1．1．3．1用地平衡表。3．1．1．3．2投资估算。3．1．2设计图纸3．1．2．1一般要求3．1．2．1．1图纸比例根据项目大小，以整比例表达清楚为准。3．1．2．1．2总图中均应包括以下内容：用地边界、周边...
