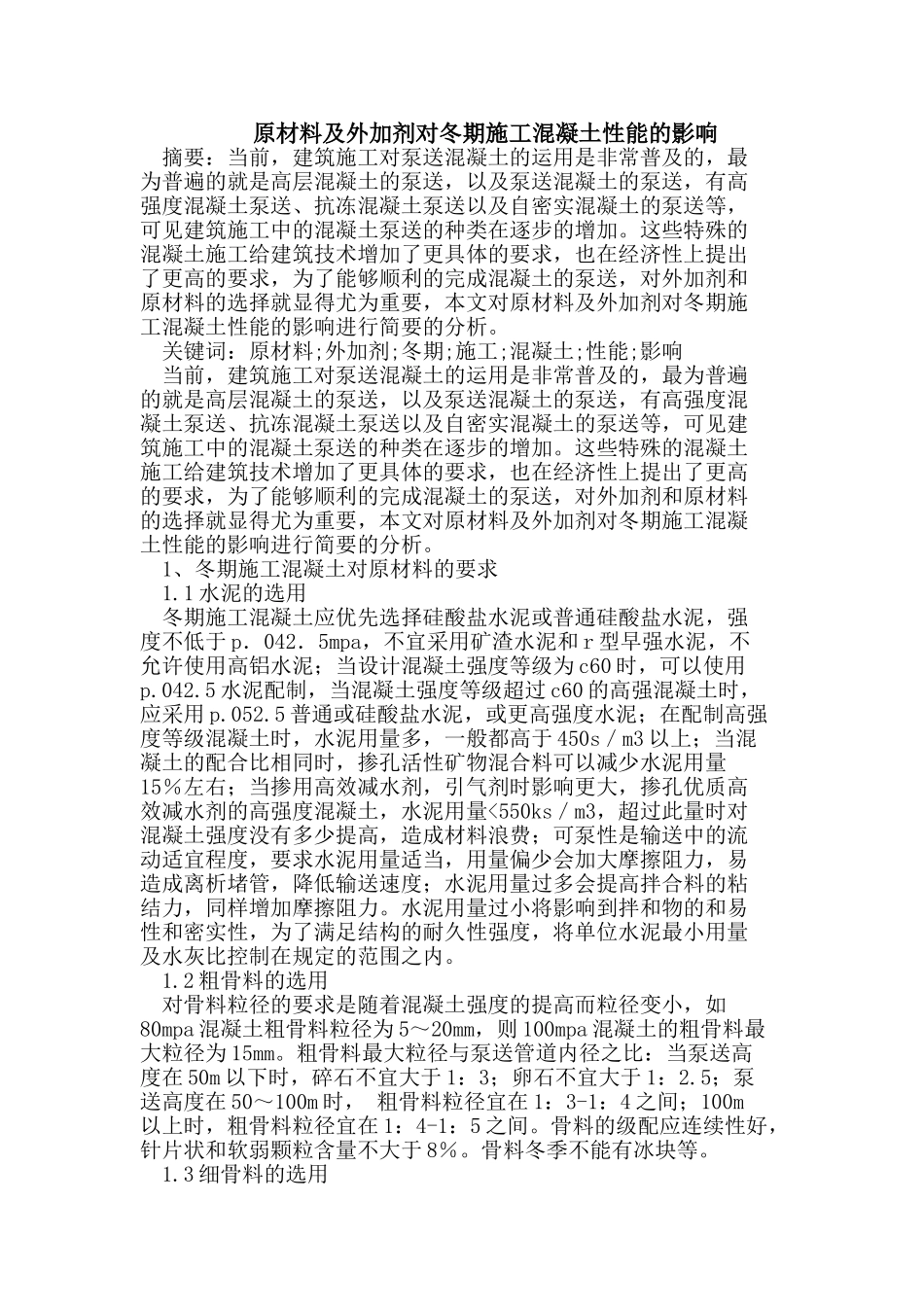

原材料及外加剂对冬期施工混凝土性能的影响VIP免费

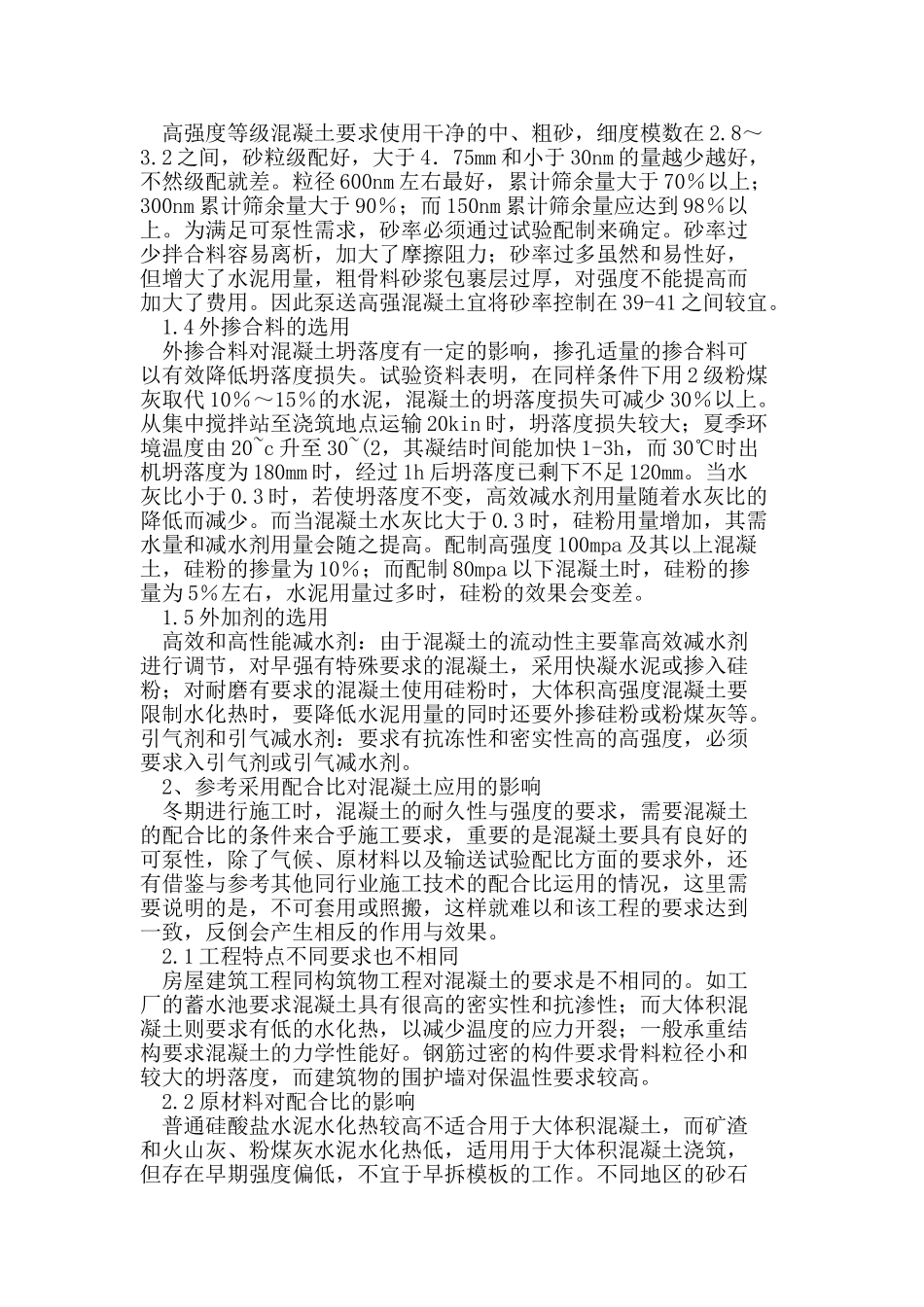

原材料及外加剂对冬期施工混凝土性能的影响摘要：当前，建筑施工对泵送混凝土的运用是非常普及的，最为普遍的就是高层混凝土的泵送，以及泵送混凝土的泵送，有高强度混凝土泵送、抗冻混凝土泵送以及自密实混凝土的泵送等，可见建筑施工中的混凝土泵送的种类在逐步的增加。这些特殊的混凝土施工给建筑技术增加了更具体的要求，也在经济性上提出了更高的要求，为了能够顺利的完成混凝土的泵送，对外加剂和原材料的选择就显得尤为重要，本文对原材料及外加剂对冬期施工混凝土性能的影响进行简要的分析。关键词：原材料;外加剂;冬期;施工;混凝土;性能;影响当前，建筑施工对泵送混凝土的运用是非常普及的，最为普遍的就是高层混凝土的泵送，以及泵送混凝土的泵送，有高强度混凝土泵送、抗冻混凝土泵送以及自密实混凝土的泵送等，可见建筑施工中的混凝土泵送的种类在逐步的增加。这些特殊的混凝土施工给建筑技术增加了更具体的要求，也在经济性上提出了更高的要求，为了能够顺利的完成混凝土的泵送，对外加剂和原材料的选择就显得尤为重要，本文对原材料及外加剂对冬期施工混凝土性能的影响进行简要的分析。1、冬期施工混凝土对原材料的要求1.1水泥的选用冬期施工混凝土应优先选择硅酸盐水泥或普通硅酸盐水泥，强度不低于p．042．5mpa，不宜采用矿渣水泥和r型早强水泥，不允许使用高铝水泥；当设计混凝土强度等级为c60时，可以使用p.042.5水泥配制，当混凝土强度等级超过c60的高强混凝土时，应采用p.052.5普通或硅酸盐水泥，或更高强度水泥；在配制高强度等级混凝土时，水泥用量多，一般都高于450s／m3以上；当混凝土的配合比相同时，掺孔活性矿物混合料可以减少水泥用量15％左右；当掺用高效减水剂，引气剂时影响更大，掺孔优质高效减水剂的高强度混凝土，水泥用量<550ks／m3，超过此量时对混凝土强度没有多少提高，造成材料浪费；可泵性是输送中的流动适宜程度，要求水泥用量适当，用量偏少会加大摩擦阻力，易造成离析堵管，降低输送速度；水泥用量过多会提高拌合料的粘结力，同样增加摩擦阻力。水泥用量过小将影响到拌和物的和易性和密实性，为了满足结构的耐久性强度，将单位水泥最小用量及水灰比控制在规定的范围之内。1.2粗骨料的选用对骨料粒径的要求是随着混凝土强度的提高而粒径变小，如80mpa混凝土粗骨料粒径为5～20mm，则100mpa混凝土的粗骨料最大粒径为15mm。粗骨料最大粒径与泵送管道内径之比：当泵送高度在50m以下时，碎石不宜大于1：3；卵石不宜大于1：2.5；泵送高度在50～100m时，粗骨料粒径宜在1：3-1：4之间；100m以上时，粗骨料粒径宜在1：4-1：5之间。骨料的级配应连续性好，针片状和软弱颗粒含量不大于8％。骨料冬季不能有冰块等。1.3细骨料的选用高强度等级混凝土要求使用干净的中、粗砂，细度模数在2.8～3.2之间，砂粒级配好，大于4．75mm和小于30nm的量越少越好，不然级配就差。粒径600nm左右最好，累计筛余量大于70％以上；300nm累计筛余量大于90％；而150nm累计筛余量应达到98％以上。为满足可泵性需求，砂率必须通过试验配制来确定。砂率过少拌合料容易离析，加大了摩擦阻力；砂率过多虽然和易性好，但增大了水泥用量，粗骨料砂浆包裹层过厚，对强度不能提高而加大了费用。因此泵送高强混凝土宜将砂率控制在39-41之间较宜。1.4外掺合料的选用外掺合料对混凝土坍落度有一定的影响，掺孔适量的掺合料可以有效降低坍落度损失。试验资料表明，在同样条件下用2级粉煤灰取代10％～15％的水泥，混凝土的坍落度损失可减少30％以上。从集中搅拌站至浇筑地点运输20kin时，坍落度损失较大；夏季环境温度由20~c升至30~(2，其凝结时间能加快1-3h，而30℃时出机坍落度为180mm时，经过1h后坍落度已剩下不足120mm。当水灰比小于0.3时，若使坍落度不变，高效减水剂用量随着水灰比的降低而减少。而当混凝土水灰比大于0.3时，硅粉用量增加，其需水量和减水剂用量会随之提高。配制高强度100mpa及其以上混凝土，硅粉的掺量为10％；而配制80mpa以下混凝土时，硅粉的掺量为5％左右，水泥用量过多时，硅粉的效果会变差。1.5外加剂的选用高效和高性能减水剂：由于混凝土的流动性主要靠...
