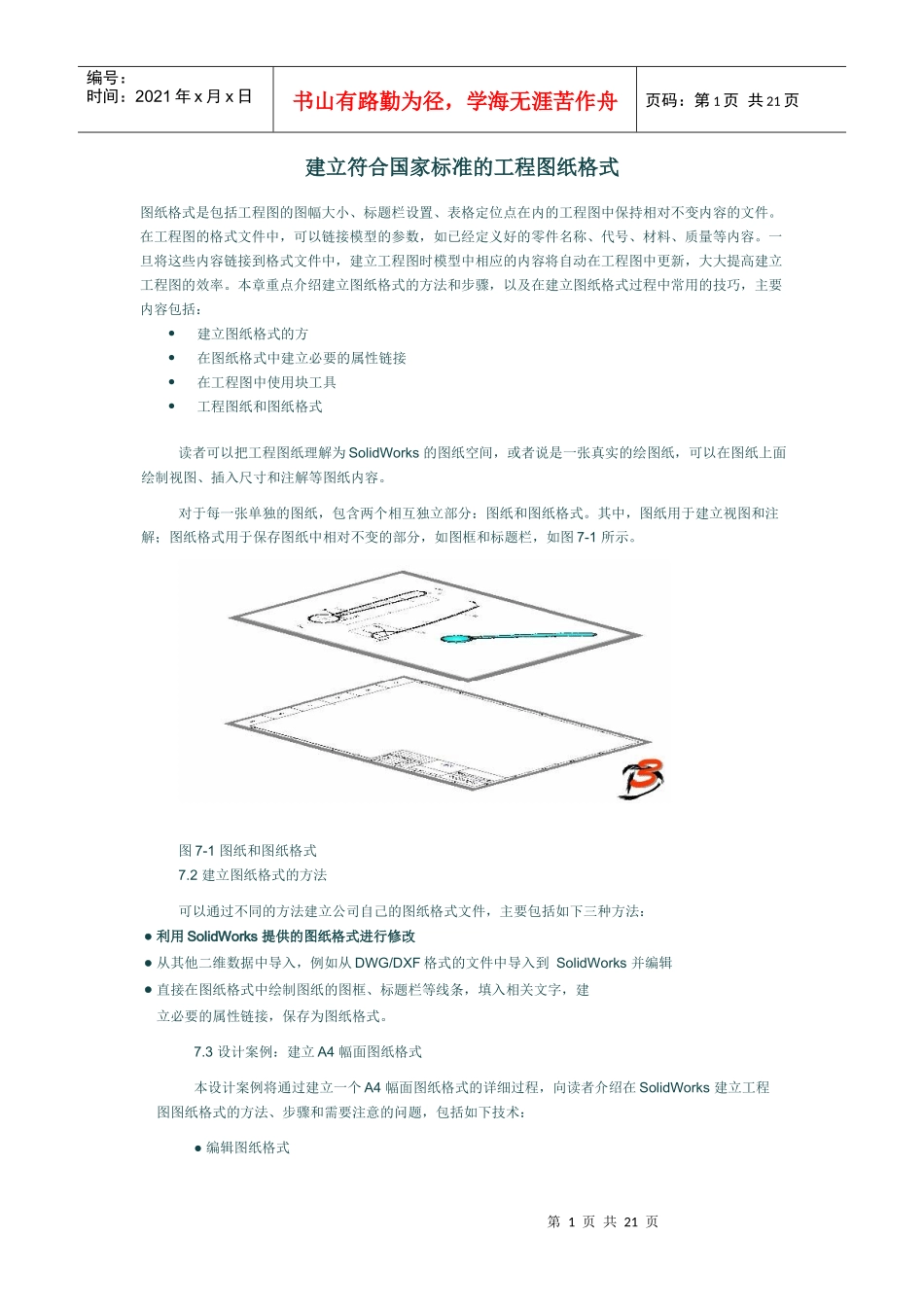

第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共21页建立符合国家标准的工程图纸格式图纸格式是包括工程图的图幅大小、标题栏设置、表格定位点在内的工程图中保持相对不变内容的文件。在工程图的格式文件中，可以链接模型的参数，如已经定义好的零件名称、代号、材料、质量等内容。一旦将这些内容链接到格式文件中，建立工程图时模型中相应的内容将自动在工程图中更新，大大提高建立工程图的效率。本章重点介绍建立图纸格式的方法和步骤，以及在建立图纸格式过程中常用的技巧，主要内容包括：建立图纸格式的方在图纸格式中建立必要的属性链接在工程图中使用块工具工程图纸和图纸格式读者可以把工程图纸理解为SolidWorks的图纸空间，或者说是一张真实的绘图纸，可以在图纸上面绘制视图、插入尺寸和注解等图纸内容。对于每一张单独的图纸，包含两个相互独立部分：图纸和图纸格式。其中，图纸用于建立视图和注解；图纸格式用于保存图纸中相对不变的部分，如图框和标题栏，如图7-1所示。图7-1图纸和图纸格式7.2建立图纸格式的方法可以通过不同的方法建立公司自己的图纸格式文件，主要包括如下三种方法：●利用SolidWorks提供的图纸格式进行修改●从其他二维数据中导入，例如从DWG/DXF格式的文件中导入到SolidWorks并编辑●直接在图纸格式中绘制图纸的图框、标题栏等线条，填入相关文字，建立必要的属性链接，保存为图纸格式。7.3设计案例：建立A4幅面图纸格式本设计案例将通过建立一个A4幅面图纸格式的详细过程，向读者介绍在SolidWorks建立工程图图纸格式的方法、步骤和需要注意的问题，包括如下技术：●编辑图纸格式第2页共21页第1页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共21页●绘制图纸边框●绘制标题栏●表格定位点●使用注释工具填写相应文字●在注释中链接SolidWorks模型文件自定义属性●在工程图中插入公司徽标●保存图纸格式.3.1编辑图纸和编辑图纸格式在工程图中，用户可以通过【编辑图纸】和【编辑图纸格式】两个命令切换编辑图纸状态和编辑图纸格式状态，如图7-2所示。图7-2编辑图纸和编辑图纸格式7.3.2草图和线粗在编辑图纸格式环境中，用户可以直接使用【直线】工具、【矩形】工具绘制绘制各种所需要的线段，辅助使用【剪裁】工具、【尺寸】工具等相应的绘图工具，用户可以完成图纸边框、标题栏线段的绘制，如图7-3所示。·344·SolidWorks2007国标工程图与案例精粹第3页共21页第2页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共21页图7-3绘制标题栏对于图纸格式中有关的粗线，用户可以利用【线型】工具栏中的【线粗】工具为所选择的线段设置线粗，如图7-4所示。图7-4草图线粗从下面的步骤开始，这里将逐步完成绘制图框以及标题栏中的各种所需的线段。本设计案例从打开一个现有的工程图开始。<1>打开文件打开“C:\SolidWorksTutorialFiles\工程图实例\第07章\”文件夹中的“多边第4页共21页第3页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共21页形板.slddrw”工程图文件，如图7-5所示。工程图中没有图纸格式，已经利用“多边形板”零件建立了一个视图。图7-5“多边形板”工程图文件<2>图纸属性在图纸空白处右击鼠标，从快捷菜单中选择【属性】命令，如图7-6所示，设置图纸的大小，这里设置图纸的大小为标准A4幅面，其尺寸为宽x高=210x297mm。·346·SolidWorks2007国标工程图与案例精粹图7-6设置图纸大小<3>编辑图纸格式在图纸空白处右击鼠标，从快捷菜单中选择【编辑图纸格式】命令，切换到编辑图纸格式环境。如图7-7所示，在编辑图纸格式环境下，只有图纸格式中的实体可以被编辑，图纸中的内容不显示。第5页共21页第4页共21页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共21页图7-7编辑图纸格式<4>绘制矩形如图7-8所示，使用【矩形】工具绘制两个矩形，这两个矩形将分别用来代表图框的内外边框。·348·SolidWorks2007国标工程图与案例精粹图7-8绘制矩形<5>线粗工程图中绘制的草图线段，其线粗...
