新建脚手架工程(标准做法图解)VIP免费

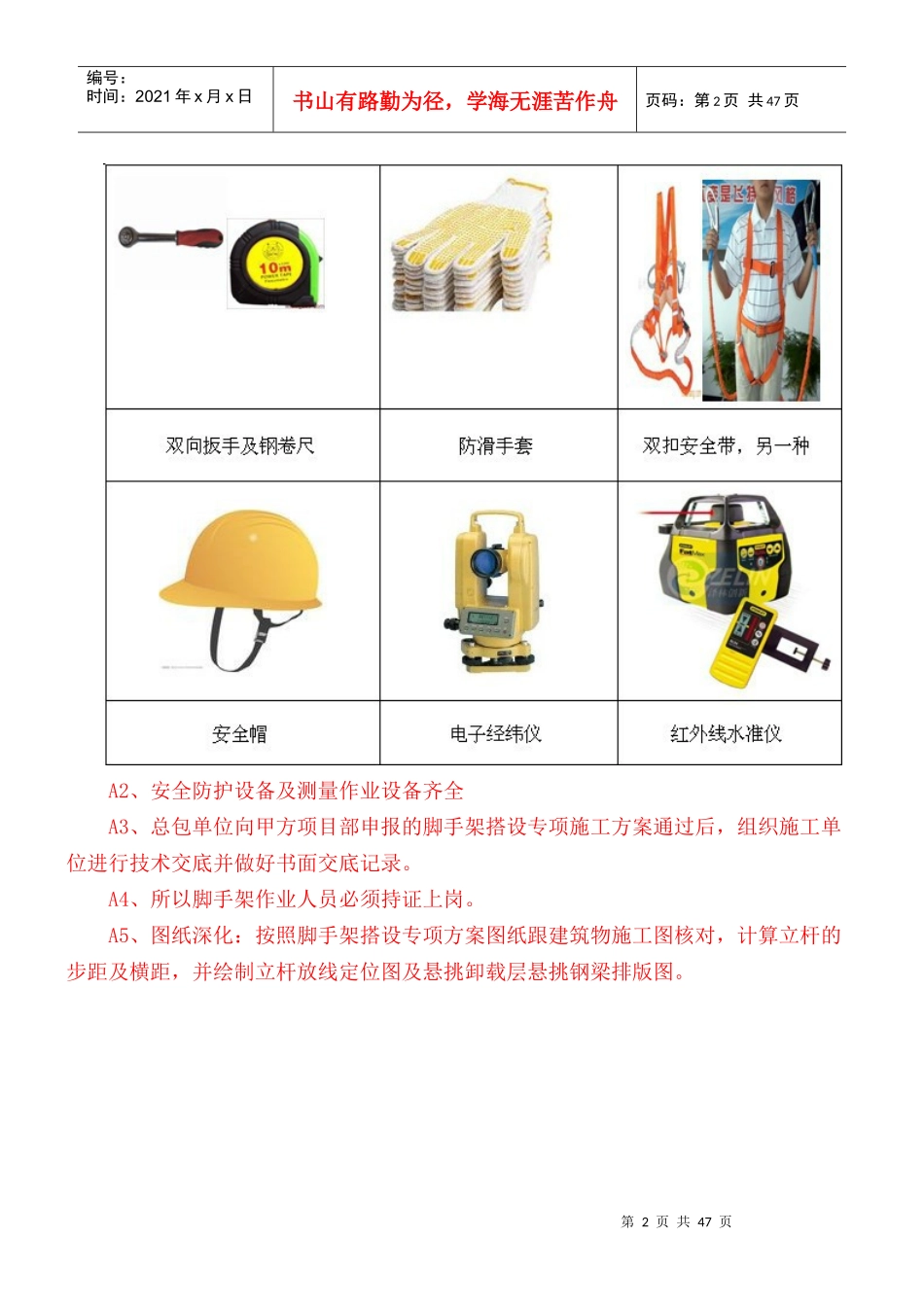

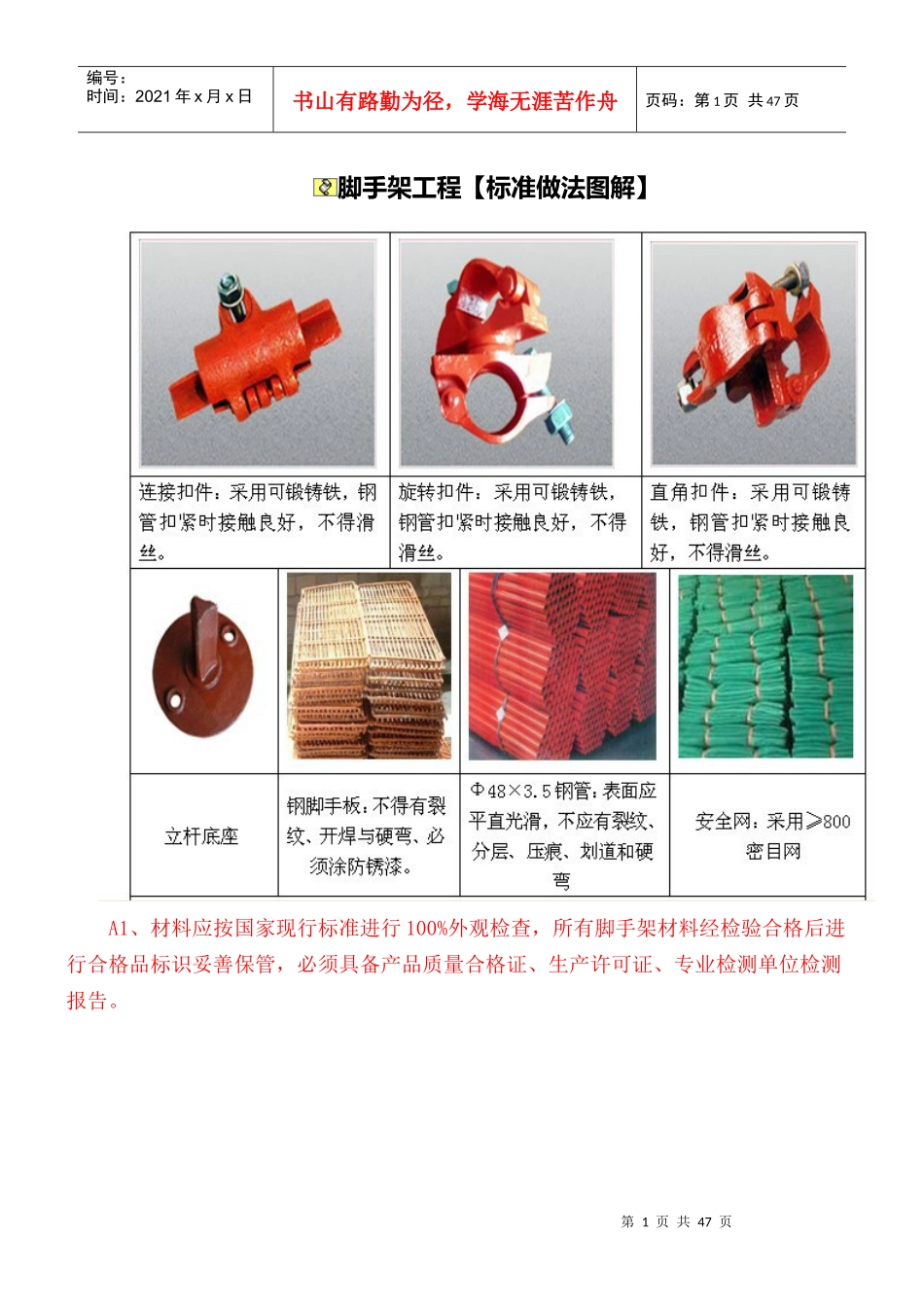

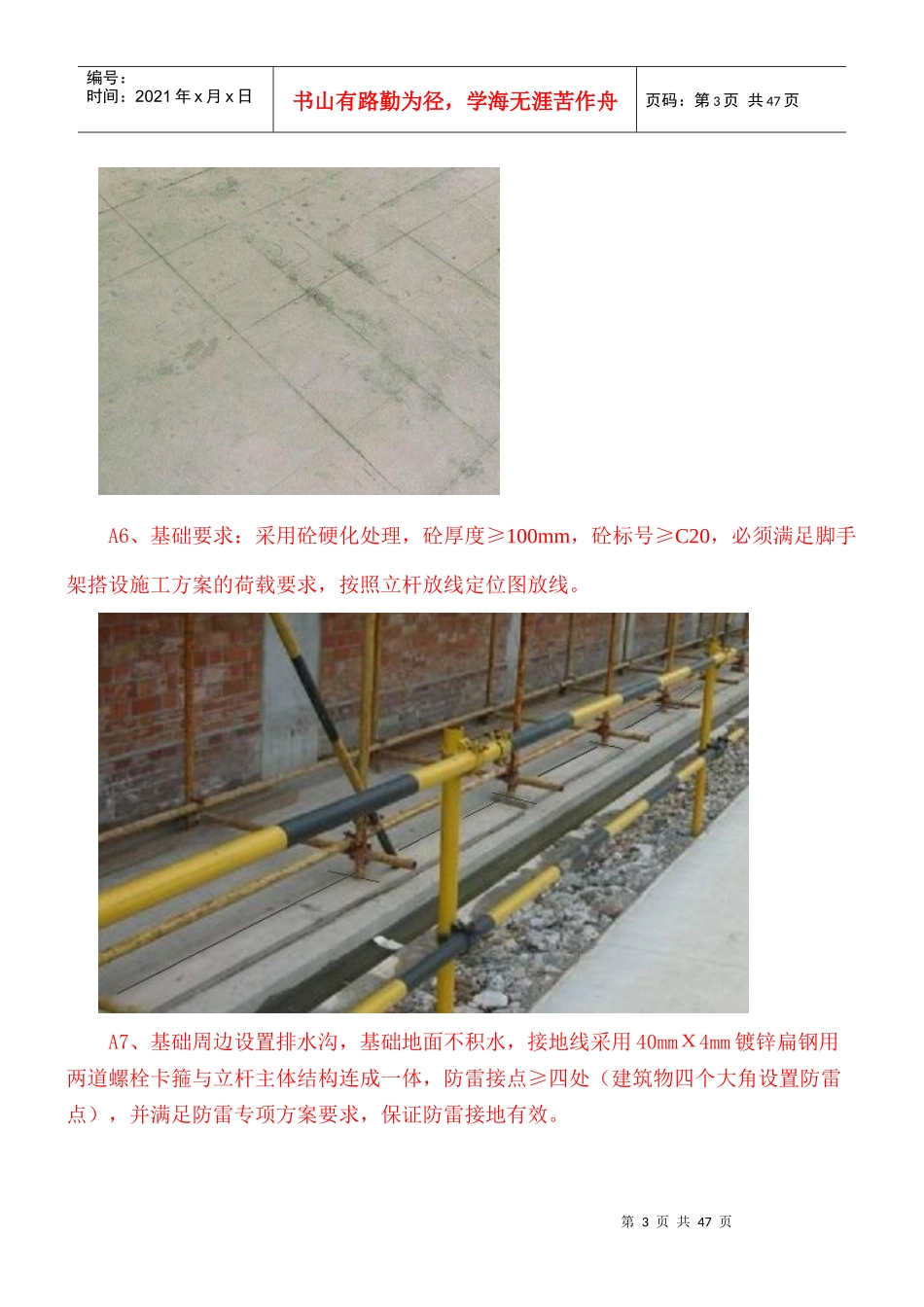

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页脚手架工程【标准做法图解】A1、材料应按国家现行标准进行100%外观检查，所有脚手架材料经检验合格后进行合格品标识妥善保管，必须具备产品质量合格证、生产许可证、专业检测单位检测报告。第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页A2、安全防护设备及测量作业设备齐全A3、总包单位向甲方项目部申报的脚手架搭设专项施工方案通过后，组织施工单位进行技术交底并做好书面交底记录。A4、所以脚手架作业人员必须持证上岗。A5、图纸深化：按照脚手架搭设专项方案图纸跟建筑物施工图核对，计算立杆的步距及横距，并绘制立杆放线定位图及悬挑卸载层悬挑钢梁排版图。第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页A6、基础要求：采用砼硬化处理，砼厚度≥100mm，砼标号≥C20，必须满足脚手架搭设施工方案的荷载要求，按照立杆放线定位图放线。A7、基础周边设置排水沟，基础地面不积水，接地线采用40mmХ4mm镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页A8、纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上,通道出入口位置，有存在绊倒的危险时可不用安装扫地杆。第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页A9、立杆两个相邻立柱接头避免出现在同步同跨内，并在高度方向错开的距离不小于500mm。A10、纵向水平杆相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm,接头交错布置，不在同步，同跨内。第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页A11、剪刀撑斜杆的接长采用扣件进行搭接。长度不少于1米，不小于3个扣件A12、对头铺设的脚手板接头下面必须设置两根小横杆，板端距小横杆100～150mm。A13、搭接的脚手板必须搭在小横杆上，搭接长度不小于200mm。拐弯处的脚手板必须交叉搭铺，，接缝的搭接长度a≥100mm,L≥200mm，每张脚手板必须四点绑扎。第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页A14、脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。A15、主节点处各扣件中心点距离要求：a≤150mm。（1、立杆2、纵向水平杆3、横向水平杆4、剪力撑）第8页共47页第7页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共47页A16、连墙件采用刚性连接，按两步三跨设置，但要满足连墙杆覆盖面积≤27m2,在结构砼侧面预埋Φ20钢筋，钢筋预埋长度及及焊接宽度必须满足专项方案荷载要求，连墙杆靠近主节点设置，偏离主节点的距离≤300mm。A17、钢丝绳卸载预埋件原材料要求：采用直径≥Φ20圆钢，推荐使用预埋螺母装配式预埋件，预埋长度必须满足专项方案荷载要求。A18、钢丝绳卸载预埋件安装要求：预埋位置结构梁外侧，砼未够28天龄期严禁连接卸载钢丝绳。第9页共47页第8页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共47页钢丝绳卸载预埋件错误做法：预埋件安装在结构梁面上，给外墙施工留下渗漏隐患。A19、悬挑载预埋件原材料要求：采用直径≥Φ20圆钢，严禁使用螺纹钢，预埋长度必须满足专项方案荷载要求；第10页共47页第9页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共47页悬挑载预埋件错误做法：严禁后期焊接固定。A20、脚手架预埋连墙件要求：采用直径≥Φ20圆钢预埋件，并跟脚手架满焊连接，预埋件严禁使用螺纹钢，预埋长度及焊接长度必须满足专项方案荷载要求；推荐使用、预埋钢板螺母的连接方法。第11页共47页第10页共47页编号：时间：2021年...
