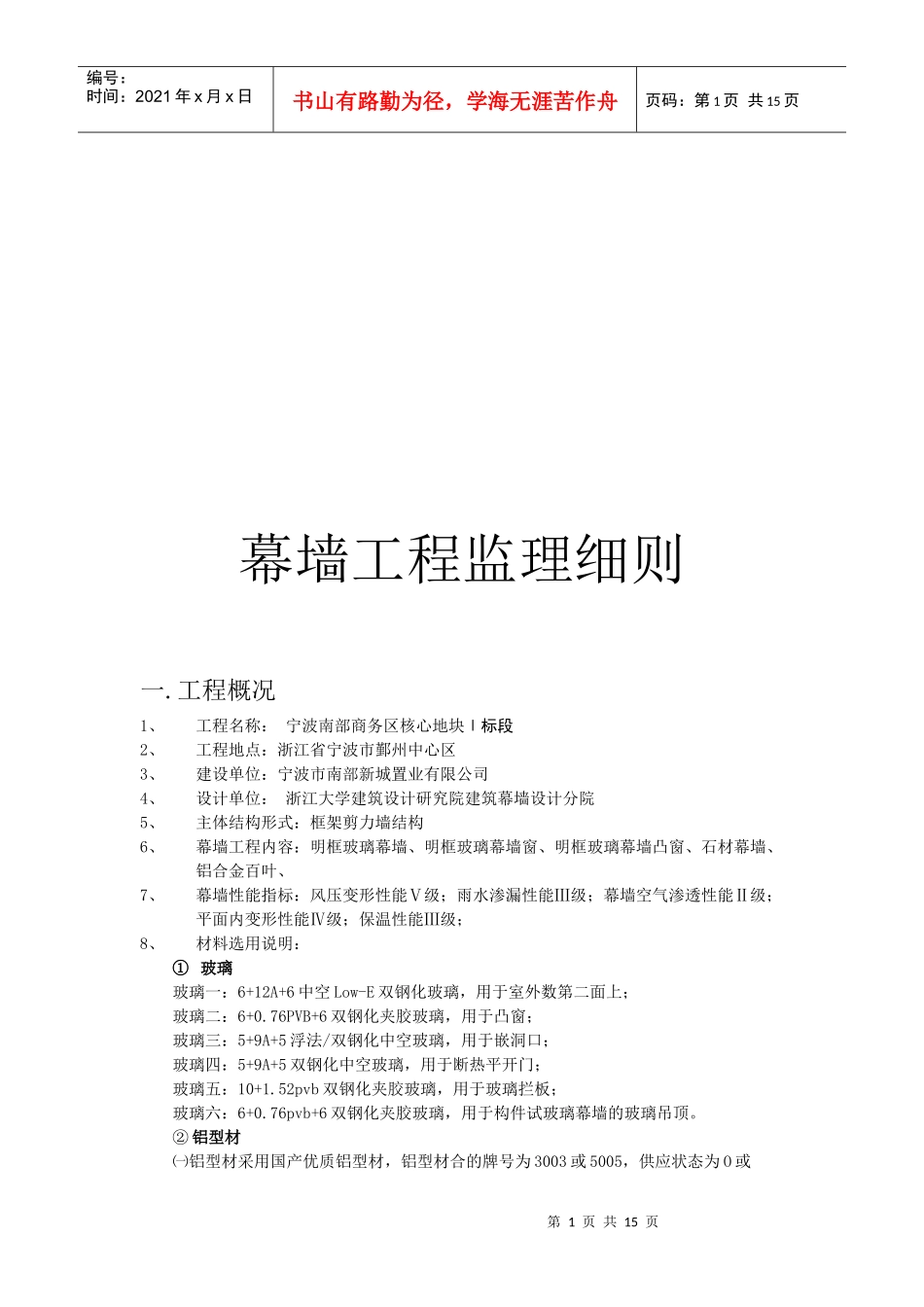

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页幕墙工程监理细则一.工程概况1、工程名称：宁波南部商务区核心地块Ⅰ标段2、工程地点：浙江省宁波市鄞州中心区3、建设单位：宁波市南部新城置业有限公司4、设计单位：浙江大学建筑设计研究院建筑幕墙设计分院5、主体结构形式：框架剪力墙结构6、幕墙工程内容：明框玻璃幕墙、明框玻璃幕墙窗、明框玻璃幕墙凸窗、石材幕墙、铝合金百叶、7、幕墙性能指标：风压变形性能Ⅴ级；雨水渗漏性能Ⅲ级；幕墙空气渗透性能Ⅱ级；平面内变形性能Ⅳ级；保温性能Ⅲ级；8、材料选用说明：①玻璃玻璃一：6+12A+6中空Low-E双钢化玻璃，用于室外数第二面上；玻璃二：6+0.76PVB+6双钢化夹胶玻璃，用于凸窗；玻璃三：5+9A+5浮法/双钢化中空玻璃，用于嵌洞口；玻璃四：5+9A+5双钢化中空玻璃，用于断热平开门；玻璃五：10+1.52pvb双钢化夹胶玻璃，用于玻璃拦板；玻璃六：6+0.76pvb+6双钢化夹胶玻璃，用于构件试玻璃幕墙的玻璃吊顶。②铝型材㈠铝型材采用国产优质铝型材，铝型材合的牌号为3003或5005，供应状态为O或不合格不合格修改合格合格同意不合格请退另进不同意修改后重报进第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页H44；②铝型材化学成分符合《变形铝及铝合金的化学成分》GB/T3190-1996的要求；③铝型材的性能符合《铝合金建筑型材》GB/T5237-2000。③石材1、石材面板25MM厚，吸水率不的大于0.6%，用于裙房部位；2、石材的弯曲度应经法定检测机构检测确定，其弯曲强度不应小于8.0Mpa；3、所有石材板块应六面防水（防锈）处理，处理时采用的防水涂料应经过建设单位、监理单位和设计单位认可。④钢材：采用国产优质Q235—B碳素结构钢，非可见部分钢材表面进行热浸镀锌处理，镀锌层厚度不少于45µm；室内外可见部分采用常温氟碳喷涂处理，涂层厚度不少于45µm，颜色由业主和建筑师确定，不锈钢选用国产优质不锈钢，牌号为0Cr17Ni12MO2。⑤耐侯硅酮密封胶、结构硅酮密封胶㈠幕墙使用的耐侯硅酮密封胶、结构硅酮密封胶建议采用国产优质产品，其中石材用耐侯硅酮密封胶应采用抗污染胶；耐侯硅酮密封胶、结构硅酮密封胶均为黑色；㈡结构胶和密封胶与相接触的材料应有相容性试验报告；㈢硅酮结构密封胶与耐候硅酮密封胶性能应符合规范要求。⑥密封胶条及胶垫应采用黑色高密度的三元乙丙橡胶制品，并符合GB10711的有关规定。密封垫应挤压成块，密封胶条应挤压成条。二、编制依据《委托监理合同》《玻璃幕墙工程技术规范》（JGJ102-2003）《建筑装饰装修工程质量验收规范》(GB50210—2001)《建筑幕墙》（JG3035-1996）《金属、石材幕墙工程技术规范》（JGJ133-2001）《建筑用硅酮结构密封胶》（GB16776-97）《监理规划》《施工组织设计》设计图纸文件三.工程质量控制流程：工程质量控制流程申报施工方案承包单位审批施工方案监理工程师进场原材料检验监理工程师、承包单位按幕墙工程的内容及工艺要求，分工序施工按工序自检、填报验单承包单位第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页四.事前监理控制要点与方法4.1审核产品制作、施工安装企业资质4.1.1对幕墙产品制作执行生产许可证制度。凡生产制作幕墙产品的企业，必须持有产品生产许可证，无证企业不得生产和销售。4.1.2幕墙施工安装企业必须持有建设行政主管部门核发的企业资质证书，按证书所核定的工程承包范围承接幕墙工程，严禁无资质承包及越级承包幕墙工程。4.2组织图纸会审4.2.1学习图纸施工单位根据效果图及框架实际几何尺寸出施工图及节点大样图和结构计算书，须经业主、设计确认，再进行图纸会审。4.2.2图纸会审重点4.2.2.1图纸是否符合技术规范要求；4.2.2.2设计是否满足安全、合理、技术先进的原则；4.2.2.3设计是否满足建设单位使用要求；4.2.2.4施工是否方便、合理、节约；4.2.2.5对重点部位的设计意图、技术要求、难点及质保措施，向施工单位作技术交底。4.3审核施工组织设计方案幕墙的施工安装质量，是直接影响幕墙安装后能否满足幕墙...
