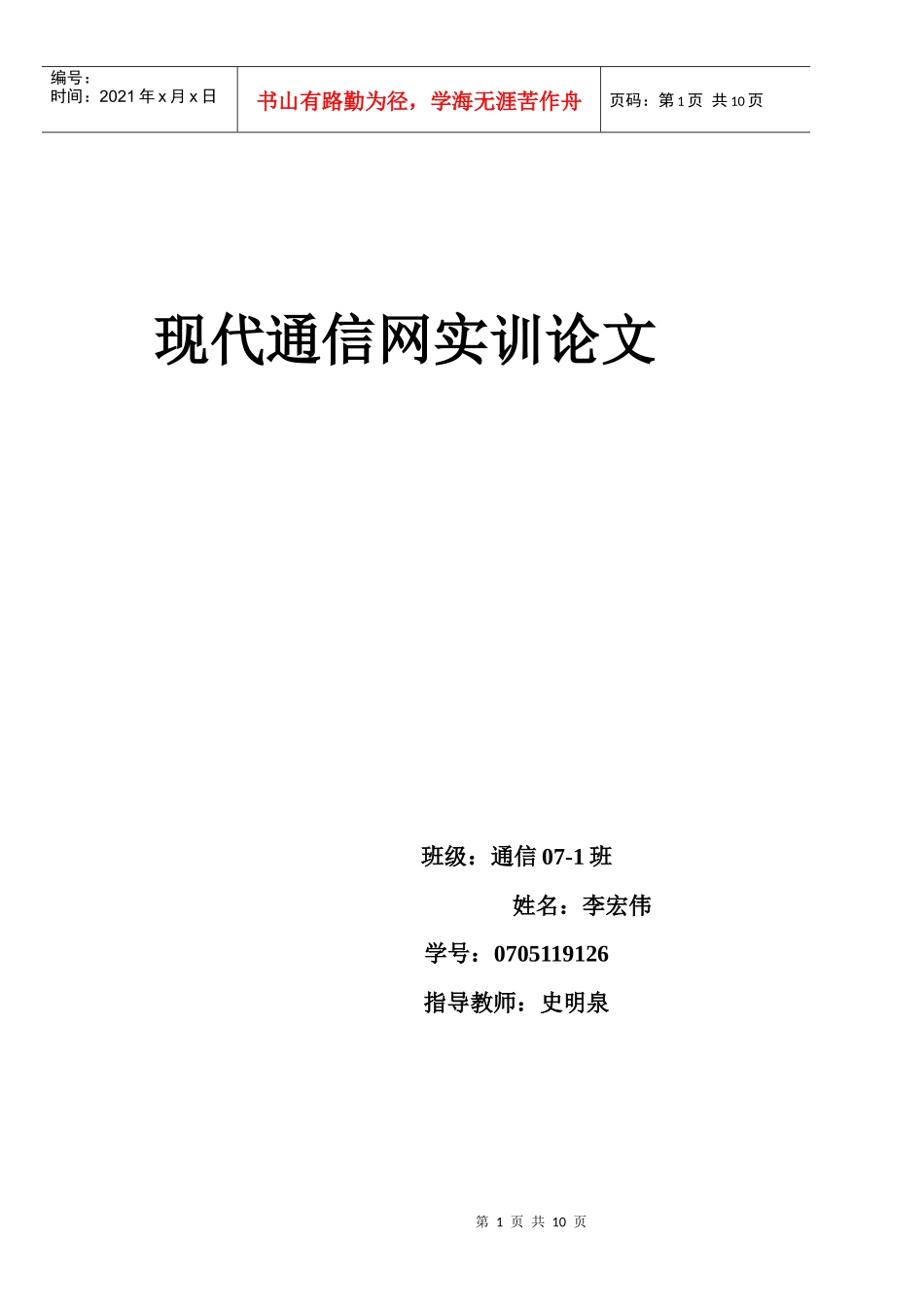

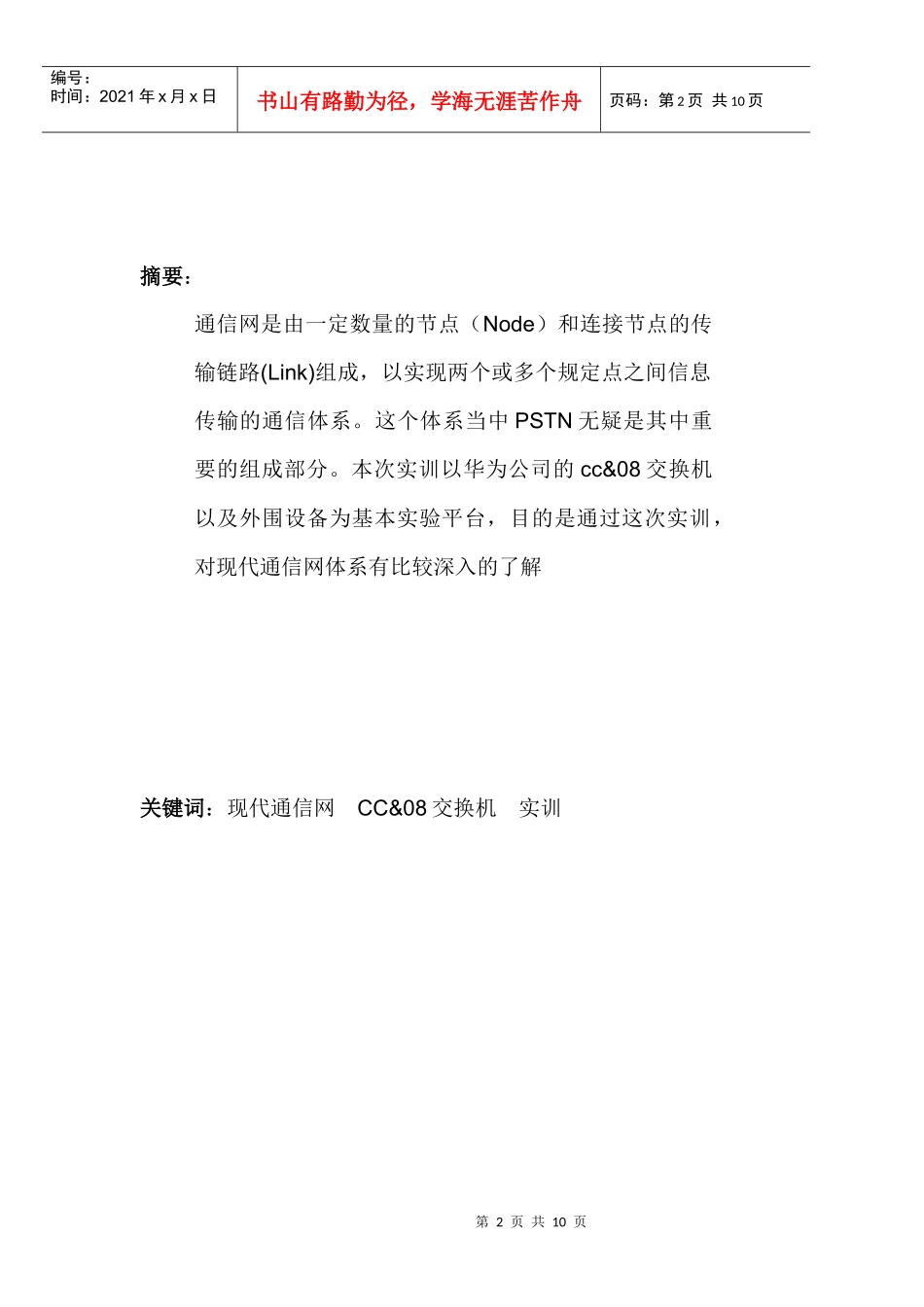

第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页现代通信网实训论文班级：通信07-1班姓名：李宏伟学号：0705119126指导教师：史明泉第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页摘要：通信网是由一定数量的节点（Node）和连接节点的传输链路(Link)组成，以实现两个或多个规定点之间信息传输的通信体系。这个体系当中PSTN无疑是其中重要的组成部分。本次实训以华为公司的cc&08交换机以及外围设备为基本实验平台，目的是通过这次实训，对现代通信网体系有比较深入的了解关键词：现代通信网CC&08交换机实训第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页目录华为cc&08交换机设备介绍………………………………1华为cc&08交换机硬件介绍………………………………2华为cc&08交换机软件介绍………………………………5华为cc&08交换机单板介绍………………………………7cc&08交换机常用命令介绍…………………………………8第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页实训心得……………………………………………………10一、华为cc&08交换机设备介绍1.1C&C08数字程控交换系统分为管理模块（AM）、通信模块（CM）、业务处理模块（SPM）、共享资源模块（SRM）和交换模块（SM）等几大部分。管理模块（AM）主要负责模块间呼叫接续管理，并提供交换机主机系统与计算机网络的开放式管理结构。AM由前管理模块（FAM）和后管理模块（BAM）构成。前管理模块（FAM）负责整个交换系统的模块间呼叫接续管理，各SM之间的接续都需要经过FAM转发消息。FAM还提供交换机主处理机与维护操作终端的接口，硬件上与CM结合在一起，合称为FAM/CM，又常简称为AM。FAM（前台）面向用户，提供业务接口，完成交换的实时控制与管理，也称主机系统。主要处理话单记录、话务统计等定时性管理任务。后管理模块（BAM）一方面提供与FAM的接口，另一方面采用客户机/服务器方式实现交换机与开放式网络系统的互联。并且通过Ethernet接口/HDLC链路与FAM直接相连，是C&C08数字程控交换机与计算机网相连的枢纽，提供以太网接口，可接入大量工作站，提供V.24/V.35/RS-232接口与网管中心相连。BAM（后台）面向维护者，完成对主机系统的管理与监控，也称终端系统，BAM硬件上是一台服务器。BAM上装有终端系统软件，基于WINDOWS操作平台，是全中文多窗口的操作界面，操作灵活，功能完善。通讯模块（CM）主要由中心交换网和通信接口组成，负责各模块间话路和信令链路的接续。SM模块间进行话路接续时需要经过模块间的信令链路传递消息，此消息也称为内部信令，例如被叫号码、应答信号等，区别于局间信令。AM、CM功能可分，物理上不可分，硬件上将FAM和CM做在第5页共10页第4页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共10页一起。交换模块（SM）提供分散数据库管理、呼叫处理、维护操作等各种功能。SM是具有独立交换功能的模块，可实现模块内用户呼叫接续及交换的全部功能，并配合AM/CM中的中心交换网完成SM间的交换功能。SM提供各种接口（用户线接口、中继线接口），负责同模块内来自各种接口的呼叫接续。在小容量情况下，SM可以单模块成局。SM按照接口单元的不同可分为用户交换模块（USM）、中继交换模块（TSM）和用户中继交换模块（UTM）。USM只提供用户线接口；TSM只提供中继线接口；UTM既提供用户线接口，又提供中继线接口。按照与AM/CM距离的不同，SM又可分为局端交换模块和远端交换模块RSM（RemoteSwitchModule）。业务处理模块（SPM）嵌在AM/CM机架中，使用AM/CM提供的对外接口，（STM-1、ATM、E1）完成交换模块的几乎所有功能（模拟中继功能除外），单模块处理能力与交换模块（SM）相比更大、集成度更高。为了保证在处理大量业务时，能够将业务执行情况及时准确的反映出来，业务处理模块（SPM）与后管理模块（BAM）之间通过10M/100M的TCP/IP网口直接相连。共享资源模块（SRM）提供...
