土木工程专业-五层框架式商厦-毕业设计VIP免费

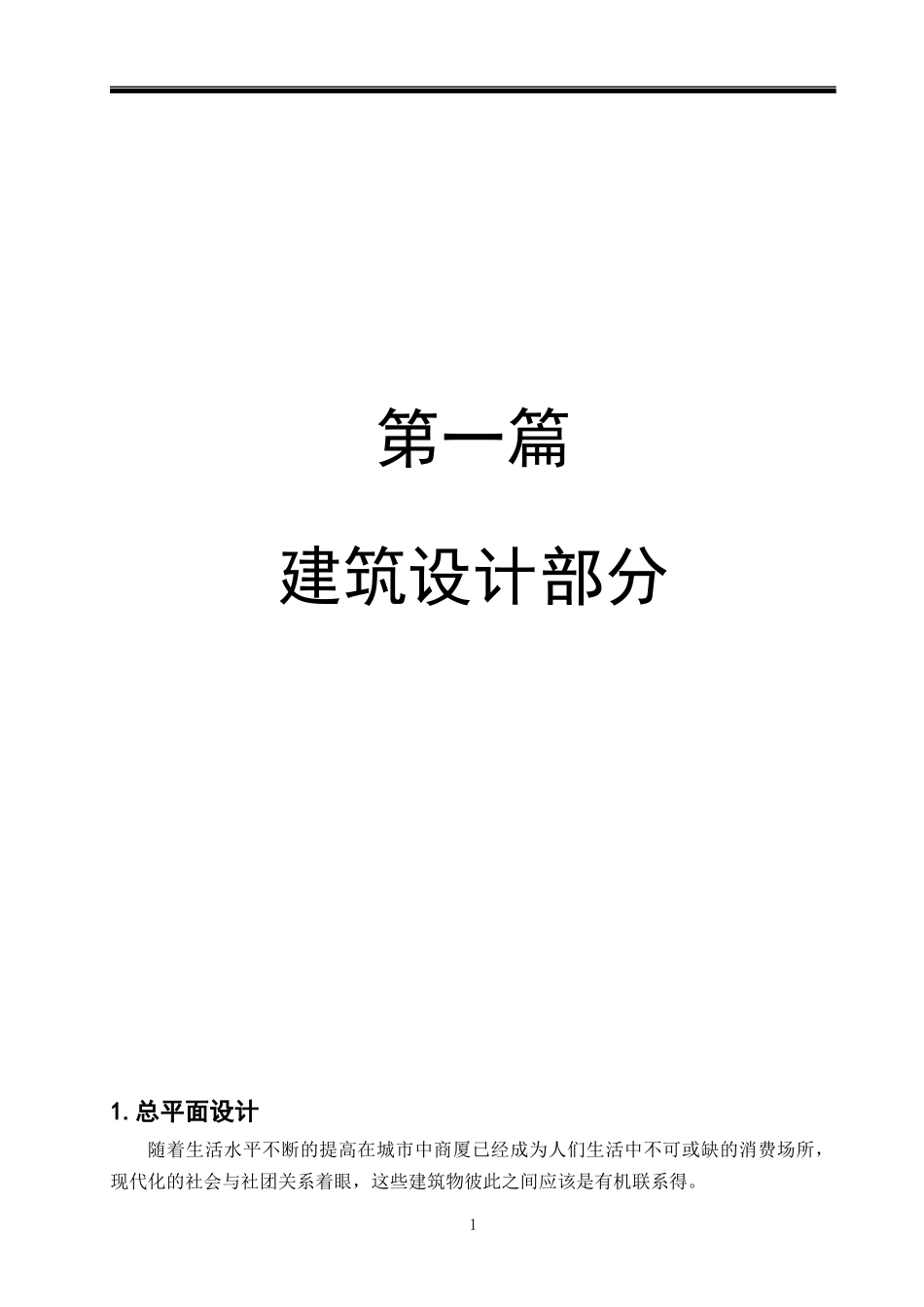

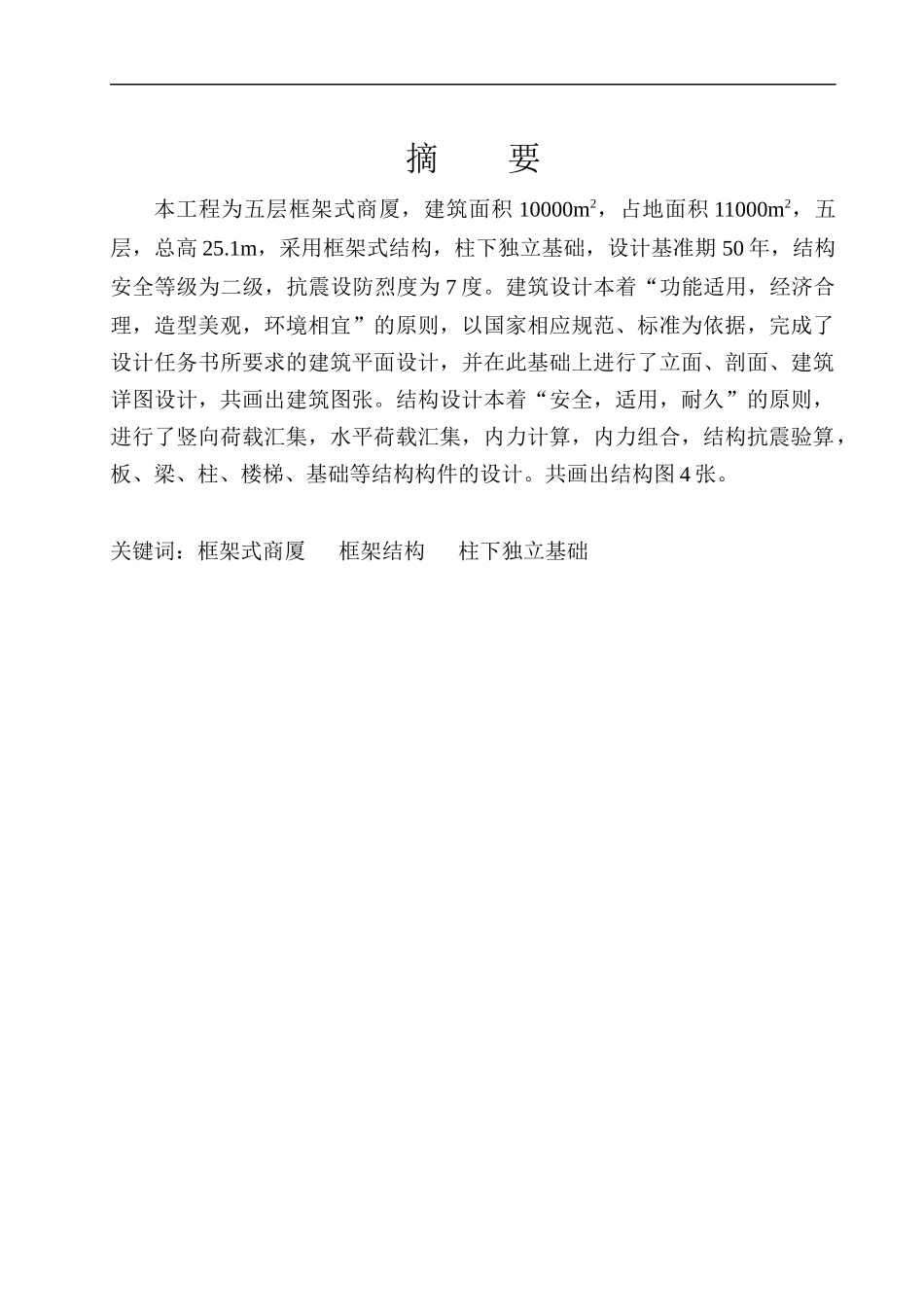

摘要本工程为五层框架式商厦，建筑面积10000m2，占地面积11000m2，五层，总高25.1m，采用框架式结构，柱下独立基础，设计基准期50年，结构安全等级为二级，抗震设防烈度为7度。建筑设计本着“功能适用，经济合理，造型美观，环境相宜”的原则，以国家相应规范、标准为依据，完成了设计任务书所要求的建筑平面设计，并在此基础上进行了立面、剖面、建筑详图设计，共画出建筑图张。结构设计本着“安全，适用，耐久”的原则，进行了竖向荷载汇集，水平荷载汇集，内力计算，内力组合，结构抗震验算，板、梁、柱、楼梯、基础等结构构件的设计。共画出结构图4张。关键词：框架式商厦框架结构柱下独立基础第一篇建筑设计部分1.总平面设计随着生活水平不断的提高在城市中商厦已经成为人们生活中不可或缺的消费场所，现代化的社会与社团关系着眼，这些建筑物彼此之间应该是有机联系得。1本次毕业设计拟在某市某地区建造一栋商厦，该楼主要是用于商品销售。在总平面设计中考虑到购物环境的安详和便捷，商厦位于城市中心地段，周围与主要道路连接交通方便，出入自由。与周围本来的商埠形成良好的呼应，打造出具有现代都市气息的商业中心，两侧的步行街道绿树鲜花林立，休闲购物环境优雅。2.平面设计对于刚度较小的框架结构体系，其高宽比一般宜小于4。本例的体型仍采用传统的矩形体，从几何观点来看对侧移颇为为敏感的，而由于它的几何形体所具有的固有强度，使结构更为有效或者造价更可能降低，总之，它是较为经济的体型。平面布置采用环绕式，对于商厦说是比较经济和功能合理的。左右对称，电梯间置于中心，洗手间置于旁边。商厦的主要垂直交通是扶梯，对于电梯的选择及其在建筑物中的分布，将决定商厦的合理使用，提高效率和降低造价。因此在平面设计中，主要考虑以下几个方面：一是集中。扶梯是上下建筑物的消费者经常使用的交通工具，所以设置在容易看到的地方。二是使用方便。根据电梯使用频率，将电梯布置在正对出入口处设置。三是分隔。主要通道和电梯布置分开，免去人流高峰时相互影响。2商厦营业厅的布局一般是以周边式、半岛式、单柱岛式或双柱岛式等形式。商场各层营业布局的规划一般应遵循以下原则：一楼营业厅应保证客流的畅通，适宜布置购买时选择商品时间较短的轻便商品；二、三楼气氛要稳重，适宜销售购买时选择时间较长、价格较高而出售量最大的商品；四、五楼营业厅可分别布置多种专业性柜台；商场的空间分布应具有合理性：商品空间、顾客空间、导购空间的配置是否有利吸引顾客进入卖场，顾客进入卖场后是否能自由地、舒适地浏览商品，并在需要时由导购提供良好的服务，整个卖场是否洋溢着自由的气氛。3.立面设计建筑师对所设计的高层办建筑的“形”是很重视的这“形”的塑造到目前为止还受到力学结构，材料和施工的极大制约，本身的可塑性不大，但人们普遍对此有着较高的需求。那些体型简单单调，外墙采用各种材料幕墙的盒子建筑，缺乏变化和可识别性，因此在本次设计中希望有所改变，有所突破。本例的窗的材料采用白色玻璃窗，避免反光造成城市污染。窗框采用铝合金材料，能给人以现代科技成就的力量感。立面上外墙采用白瓷砖贴面，给人以清洁自然。4.剖面设计剖面中垂直交通中的电梯不分层配置，其他在平面设计中以说明较详细，这儿不再说明。楼面采用现浇钢筋混凝土梁板楼面，构造较为简单。为了适应垂直交通的电气及机械装置要求，空调冷却塔安装的要求。上下水的水箱，出气管等位置的要求。擦窗机械及修理机械的安置要求，以及其它各种设施的要求，在办公楼顶部往往要安放很多的机械设备和装置，应为设备层。剖面设计表示建筑物在垂直方向房屋各部分的组合关系，主要分析建筑物各部分应有的高度、建筑层数，建筑空间的组合和利用，以及建筑剖面中的结构，构造关系等，它和房屋的使用，造价和节约用地等有密切关系，也反映拉建筑标准的一个方面其中一些问题需要平，剖面结合起来一起研究，才能具体确定下来。采光，通风的设计也影响到剖面设计的效果，室内光线的强度和照度是否均匀，除来和平面中窗户的亮度和位置有关外，还和窗户在剖面中的高低有关。房间里光线的照...
