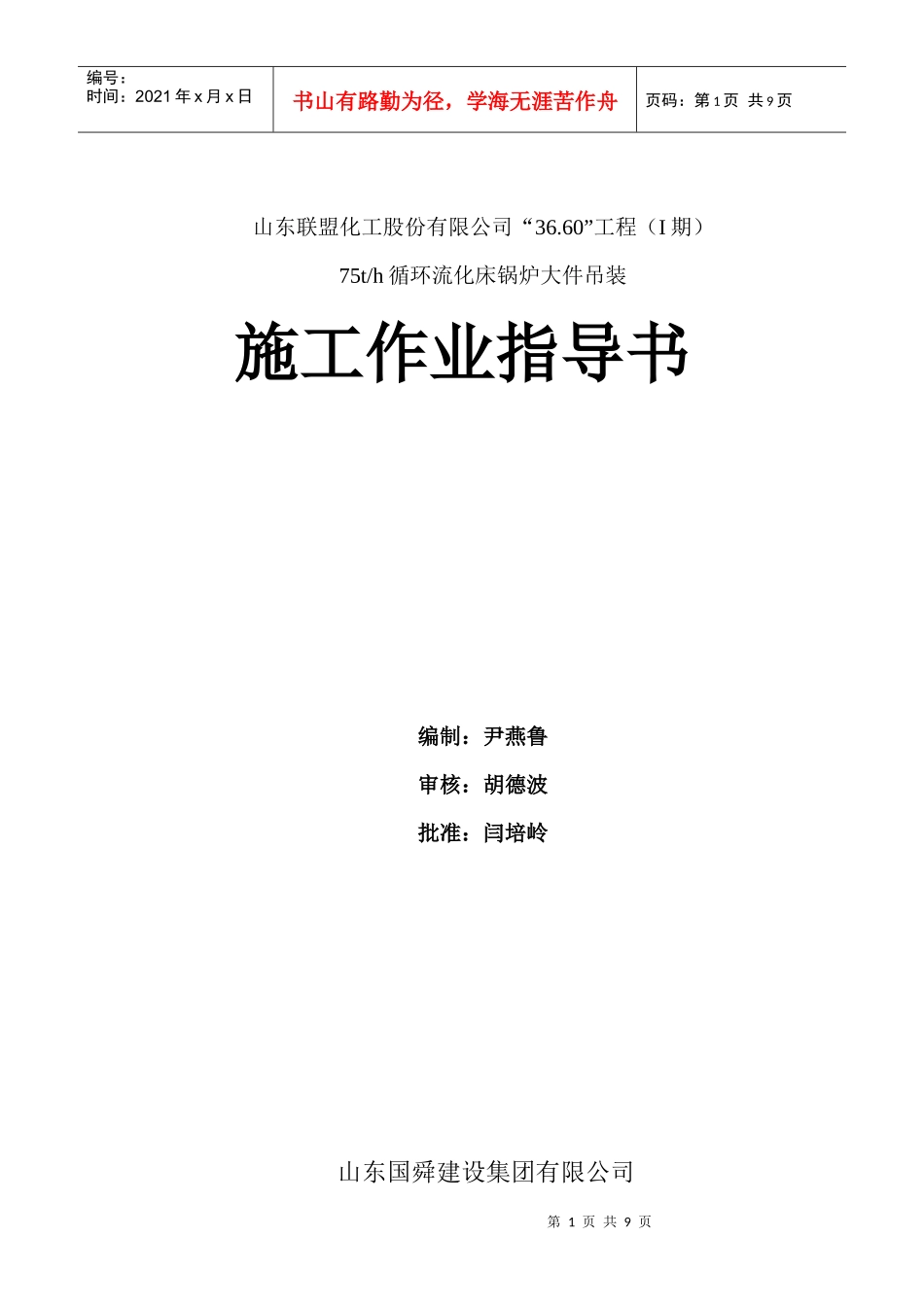

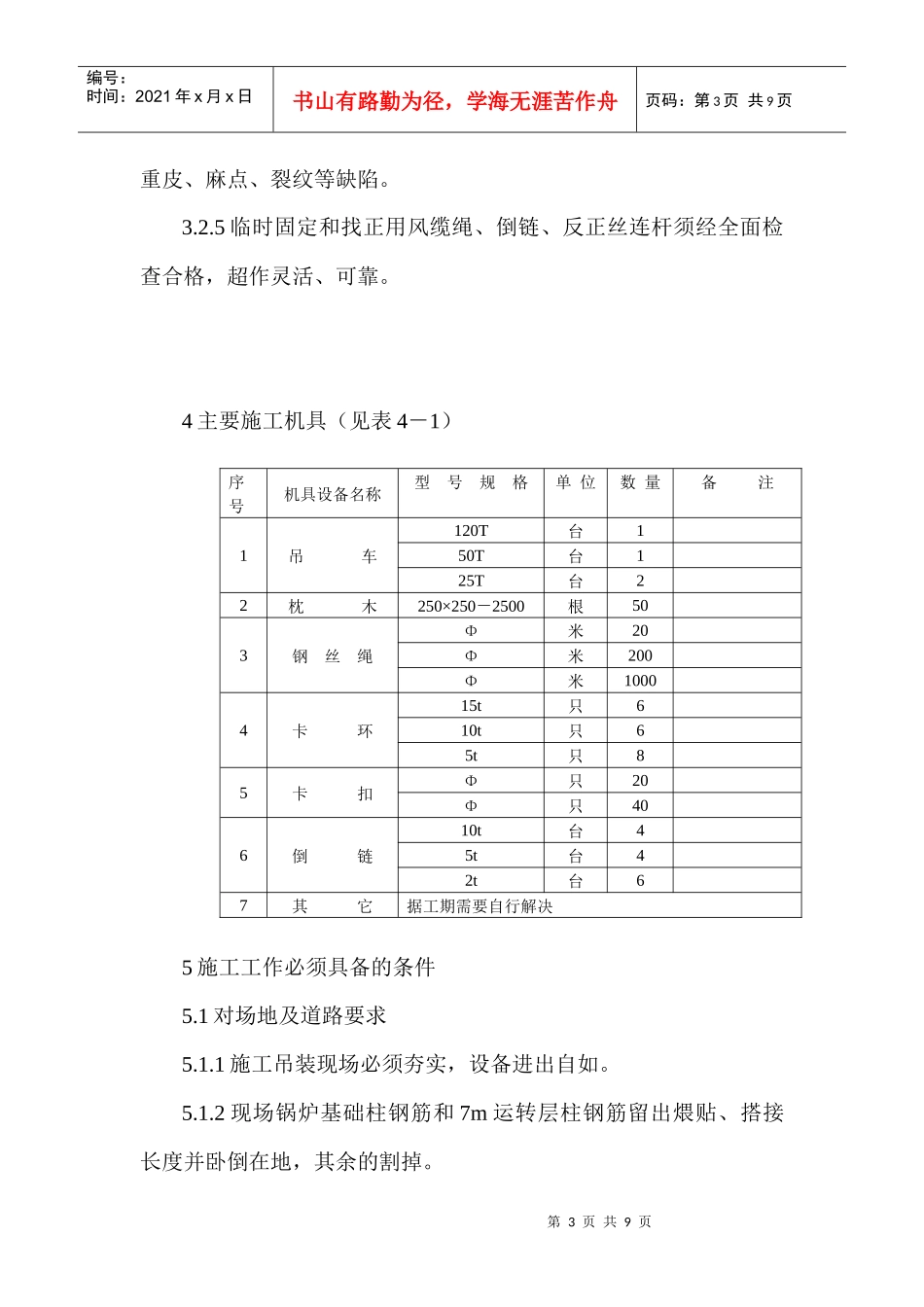

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页山东联盟化工股份有限公司“36.60”工程（I期）75t/h循环流化床锅炉大件吊装施工作业指导书编制：尹燕鲁审核：胡德波批准：闫培岭山东国舜建设集团有限公司第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页二00六年二月七日1适用范围1.175t/h循环流化床锅炉安装工程中的大件吊装是指：（1）钢架组合件吊装；（2）膜式水冷壁组合件吊装；（3）锅筒吊装。1.2针对以上吊装项目部及本工程特点编制本施工工艺，并适用于同类钢结构、膜式壁和锅筒的吊装。2编制依据2.1济南锅炉集团有限公司提供的锅炉安装施工图2.2《电力建设安全工作规程》（火力发电厂部分）2.3相关施工工艺、总结3吊装设备、机具要求3.1根据本工程现场实际情况，拟选用轮胎吊车和卷扬机相结合完成大件吊装工作。3.1.1吊装作业时需要专业技工进行操作。3.1.2操作人员对吊装工艺熟悉、有上岗许可证件。3.2吊装用索具、卡、环须经全部检验合格。3.2.1钢丝绳无断丝、断股现象，磨损程度较小。3.2.2卡、环无砂眼、气孔、裂纹，磨损程度较小。3.2.3钢丝绳点焊在被吊装物上。3.2.4被吊装物加固使用的型钢材质一律选用Q235钢种，且无第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页重皮、麻点、裂纹等缺陷。3.2.5临时固定和找正用风缆绳、倒链、反正丝连杆须经全面检查合格，超作灵活、可靠。4主要施工机具（见表4－1）序号机具设备名称型号规格单位数量备注1吊车120T台150T台125T台22枕木250×250－2500根503钢丝绳Φ米20Φ米200Φ米10004卡环15t只610t只65t只85卡扣Φ只20Φ只406倒链10t台45t台42t台67其它据工期需要自行解决5施工工作必须具备的条件5.1对场地及道路要求5.1.1施工吊装现场必须夯实，设备进出自如。5.1.2现场锅炉基础柱钢筋和7m运转层柱钢筋留出煨贴、搭接长度并卧倒在地，其余的割掉。第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页5.1.3厂区内道路无障碍物。5.1.4施工临时用电、用水线路全部符合吊车进场和吊装要求，以防吊装损坏，不符合要求者一律清理。5.2对被吊装物要求5.2.1被吊装物全部检验合格，施工管理手续交接完成。5.2.2组合件组合完成。5.2.3凡刚度不够的地方全部加固完成。5.3对就位基础的要求5.3.1钢架基础检查、划线，基础处理完成。5.3.2水冷壁悬挂梁暂且不上，待上部膜式壁组合件全部就位后再安装并找正。5.3.3吊装锅筒前，钢架找正固定完毕，锅筒底座已划线，并据实测标高处理完毕。5.4对作业环境的要求5.4.1雨天或风力大于6级的天气均不得吊装。5.4.2吊装期间周围无较大噪音。5.4.3吊装工作范围内无闲杂人员和无关工作设备、机具。6吊装施工工艺6.1施工工艺流程6.1.1钢架吊装工艺流程钢架采用组合法安装，每台炉钢架分4片组对吊装就位，工艺第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页流程如图6－1所示钢架组合↓吊装施工准备1、吊车2、场地3、机具↓Z1左—Z1右柱组合件吊装，临时固定↓Z2左—Z2右柱组合件吊装，临时固定↓Z3左—Z3右柱组合件吊装，临时固定↓Z4左—Z4右柱组合件吊装，临时固定↓钢架总体找正、横梁固定钢架吊装程序图图6－16.1.2锅筒吊装工艺程序图（见图6－2）锅筒底座吊装、初步找正、临时固定↓锅筒筒体吊装↓锅筒筒体找正6.1.3膜式水冷壁吊装工以流程膜式水冷壁采用吊装法安装，本锅炉分前、后、左、右4片分段组对吊装，组装办法如下：右、左侧上集箱与右、左侧上部膜式壁焊接后先进行吊装并临时固定，然后将右、左侧中膜式壁吊装与其焊接组成右、左侧膜式第6页共9页第5页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共9页壁。前上集箱与前上部膜式壁焊接后先进行吊装并临时固定，然后将前中膜式壁吊装与其焊接组成前膜式壁。后上集箱与炉顶膜式壁焊接后先进行吊装并临时固定，然后将后上部膜式壁、后中部膜式壁依次吊装与其焊接组成后膜式壁。最后将...
