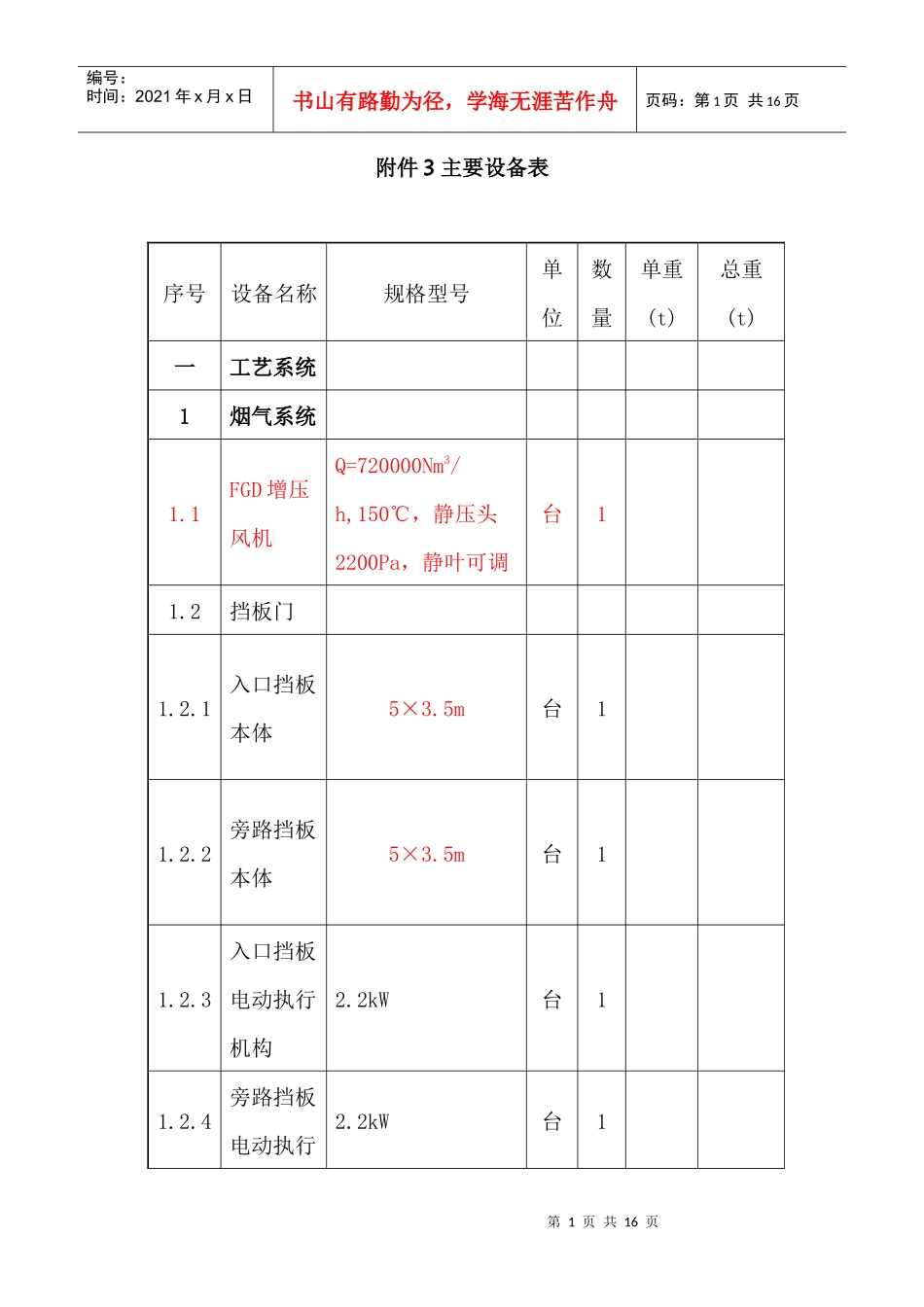

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页附件3主要设备表序号设备名称规格型号单位数量单重(t)总重(t)一工艺系统1烟气系统1.1FGD增压风机Q=720000Nm3/h,150℃，静压头2200Pa，静叶可调台11.2挡板门1.2.1入口挡板本体5×3.5m台11.2.2旁路挡板本体5×3.5m台11.2.3入口挡板电动执行机构2.2kW台11.2.4旁路挡板电动执行2.2kW台1第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页序号设备名称规格型号单位数量单重(t)总重(t)机构1.2.5密封空气加热器两级电加热器；温升100度N＝180KW台11.2.6密封风机及电机离心式,2000m3/h,2700Pa,7.5kW台21.3膨胀节1.3.1入口烟道膨胀节5×3.5m台21.3.2旁路烟道膨胀节5×3.5m台1小计2SO2吸收系统2.1脱硫塔搅拌器侧进式18.5kw含电机台32.2塔内旋流单元个492.3喷淋布浆层第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页序号设备名称规格型号单位数量单重(t)总重(t)2.3.1喷嘴STXPN96个642.3.2喷淋层管路FRP,Φ９m,2层套12.4除雾器及冲洗系统D=９m，出口液滴含量75mg/Nm3，材料PP套12.5吸收塔循环泵1Q=1500m3/h,H=18m，轴功率160kw台12.6吸收塔循环泵2Q=1500m3/h,H=24m，轴功率200kw台12.7石膏浆液排出泵Q=25m3/h,H=55m，22kW台22.8氧化风机流量1783Nm3/h，扬程68600Pa台2小计3石灰浆液制备系统第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页序号设备名称规格型号单位数量单重(t)总重(t)3.1仓顶收尘器5.5kw台13.2仓壁振打器1.1kw台33.3回转式卸料阀３t/h,2.2kW台23.4消化机能力３t/h，3kw台23.5石灰浆液箱搅拌器7.5kw台13.6石灰浆液泵20m3/h,30m,7.5kW台2小计4石膏脱水系统4.1石膏浆液旋流装置入口流量25m3/h，浓度15%套14.2真空皮带石膏产量4t/h，含套1第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页序号设备名称规格型号单位数量单重(t)总重(t)脱水机水率10%,3kw4.3真空泵入口流量2200m3/h,55kw台14.4石膏滤布冲洗水泵10.8m3/h,H=50m,7.5kw台24.5石膏滤饼冲洗水泵Q=10m3/h,H=30m，2.2kW台24.6滤液水箱泵30m3/h,30m，11kw台24.7滤液箱搅拌器4kw台1小计5工艺水系统5.1工艺水泵80m3/h,65m,37kW台25.2除雾器冲洗水泵80m3/h，65m,37kW台2小计6浆液排空第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页序号设备名称规格型号单位数量单重(t)总重(t)及回收系统6.1事故浆液罐搅拌器37kw台16.2事故浆液泵30m3/h，20m,11kW台16.3吸收塔排水坑搅拌器顶进式，5.5kw台16.4吸收塔排水坑泵30m3/h,23.5m,15kw台1小计7检修起吊设备7.1增压风机电机起吊设施起重量10t，起吊高度10m台11.17.2增压风机转子起吊起重量10t，起吊高度11m台11第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页序号设备名称规格型号单位数量单重(t)总重(t)设施7.3浆液循环泵起吊设施起重量10t,起吊高度5m台40.93.67.4脱水机起吊设施起重量10t,起吊高度5m台10.97.5真空皮带脱水机检修起吊设备起重量5t,,起吊高度5m台10.597.6其它检修起吊设施电动葫芦起重量3t,起吊高度3m台10.32小计8压缩空气系统8.1厂区内仪用储气罐及管路储气罐5m3个1第8页共16页第7页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共16页序号设备名称规格型号单位数量单重(t)总重(t)小计9阀门(含电动执行器)电动蝶阀（含电动执行机构）DN50套32DN65套14DN80套30DN100套24DN150套12DN200套12DN300套4手动球阀DN15套46DN20套37手动蝶阀DN50套86DN65套19DN80套77DN100套41DN200套18DN300套4第9页共16页第8页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共16页序号设备名称规格型号单位数量单重(t)总重(t)小计456工艺设备合计二暖通专业1分体柜式空调机LFD14N台22轴流风机T35-11No5台103轴流风机用自垂金属百叶风口个10小计...
