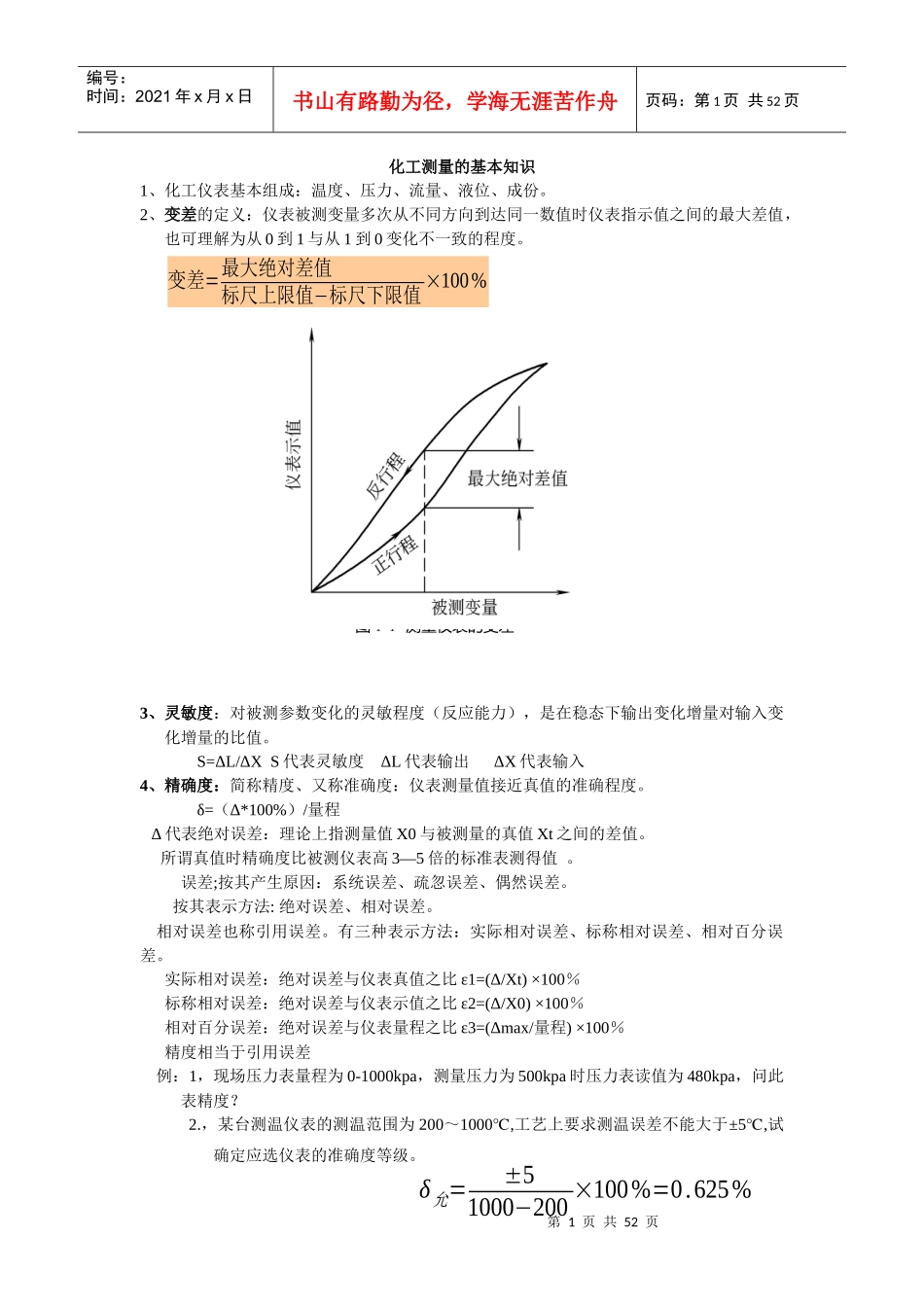

第1页共52页图1-1测量仪表的变差编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共52页化工测量的基本知识1、化工仪表基本组成：温度、压力、流量、液位、成份。2、变差的定义：仪表被测变量多次从不同方向到达同一数值时仪表指示值之间的最大差值，也可理解为从0到1与从1到0变化不一致的程度。3、灵敏度：对被测参数变化的灵敏程度（反应能力），是在稳态下输出变化增量对输入变化增量的比值。S=ΔL/ΔXS代表灵敏度ΔL代表输出ΔX代表输入4、精确度：简称精度、又称准确度：仪表测量值接近真值的准确程度。δ=（Δ*100%）/量程Δ代表绝对误差：理论上指测量值X0与被测量的真值Xt之间的差值。所谓真值时精确度比被测仪表高3―5倍的标准表测得值。误差;按其产生原因：系统误差、疏忽误差、偶然误差。按其表示方法:绝对误差、相对误差。相对误差也称引用误差。有三种表示方法：实际相对误差、标称相对误差、相对百分误差。实际相对误差：绝对误差与仪表真值之比ε1=(Δ/Χt)×100％标称相对误差：绝对误差与仪表示值之比ε2=(Δ/Χ0)×100％相对百分误差：绝对误差与仪表量程之比ε3=(Δmax/量程)×100％精度相当于引用误差例：1，现场压力表量程为0-1000kpa，测量压力为500kpa时压力表读值为480kpa，问此表精度？2.，某台测温仪表的测温范围为200～1000,℃工艺上要求测温误差不能大于±5,℃试确定应选仪表的准确度等级。变差=最大绝对差值标尺上限值−标尺下限值×100%δ允=±51000−200×100%=0.625%第2页共52页第1页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共52页解:工艺上允许的相对百分误差为要求所选的仪表的相对百分误差不能大于工艺上的δ允,才能保证测温误差不大于±5,℃所以所选仪表的准确度等级应为0.5级。当然仪表的准确度等级越高,能使测温误差越小,5、量程：仪表测量范围的上限制与下限值之差。6、仪表上限：所用仪表的最大值。仪表下限：所用仪表的最小值。7、迁移：迁移：量程不变，不以零点作为基本点的调校。正迁移：量程不变、不以零点作为基本点的正向调校。负迁移：量程不变、不以零点作为基本点的负向调校。例：现有一台压力变送器原量程为0-100kpa，正迁移10kpa，问现在校验量程为多少10-110kpa。负迁移10kpa，校验量程为多少？8、常用字母代号字母第一位字母后继字母A分析报警D密度差E电压检测元件F流量L液位T温度传送P压力C控制I电流显示S速度开关联锁Q累计V阀门第3页共52页第2页共52页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共52页温度仪表检测仪表一、基本概念温度是表征物体冷热程度的物理量。温度只能通过物体随温度变化的某些特性来间接测量，而用来量度物体温度数值的标尺叫温标。它规定了温度的读数起点（零点）和测量温度的基本单位。目前国际上用得较多的温标有华氏温标、摄氏温标、热力学温标和国际实用温标。华氏温标（ºF）规定：在标准大气压下，冰的熔点为32度，水的沸点为212度，中间划分180等分，每第分为华氏1度，符号为ºF。摄氏温度（℃）规定：在标准大气压下，冰的熔点为0度，水的沸点为100度，中间划分100等分，每第分为摄氏1度，符号为℃。摄氏温度值t和华低温度值tF有如下关系：t=59(tF−32)°C热力学温标又称开尔文温标，或称绝对温标，它规定分子运动停止时的温度为绝对零度，记符号为K。t/°C=T/K−273.15国际实用温标是一个国际协议性温标，它与热力学温标相接近，而且复现精度高，使用方便。t/°C=T/K−273.15二、温度检测仪表的分类：温度测量仪表按测温方式可分为接触式和非接触式两大类。通常来说接触式测温仪表测温仪表比较简单、可靠，测量精度较高；但因测温元件与被测介质需要进行充分的热交换，故需要一定的时间才能达到热平衡，所以存在测温的延迟现象，同时受耐高温材料的限制，不能应用于很高的温度测量。非接触式仪表测温是通过热辐射原理来测量温度的，测温元件不需与被测介质接触，测温范围广，不受测温上限的限制，也不会破坏被测物体的温度场，反应速度一般也比较快；但受到物体的发射率、测量距离、烟尘和水气等外界因素...
