建筑智能化工程施工监理实施细则(doc 41页)VIP免费

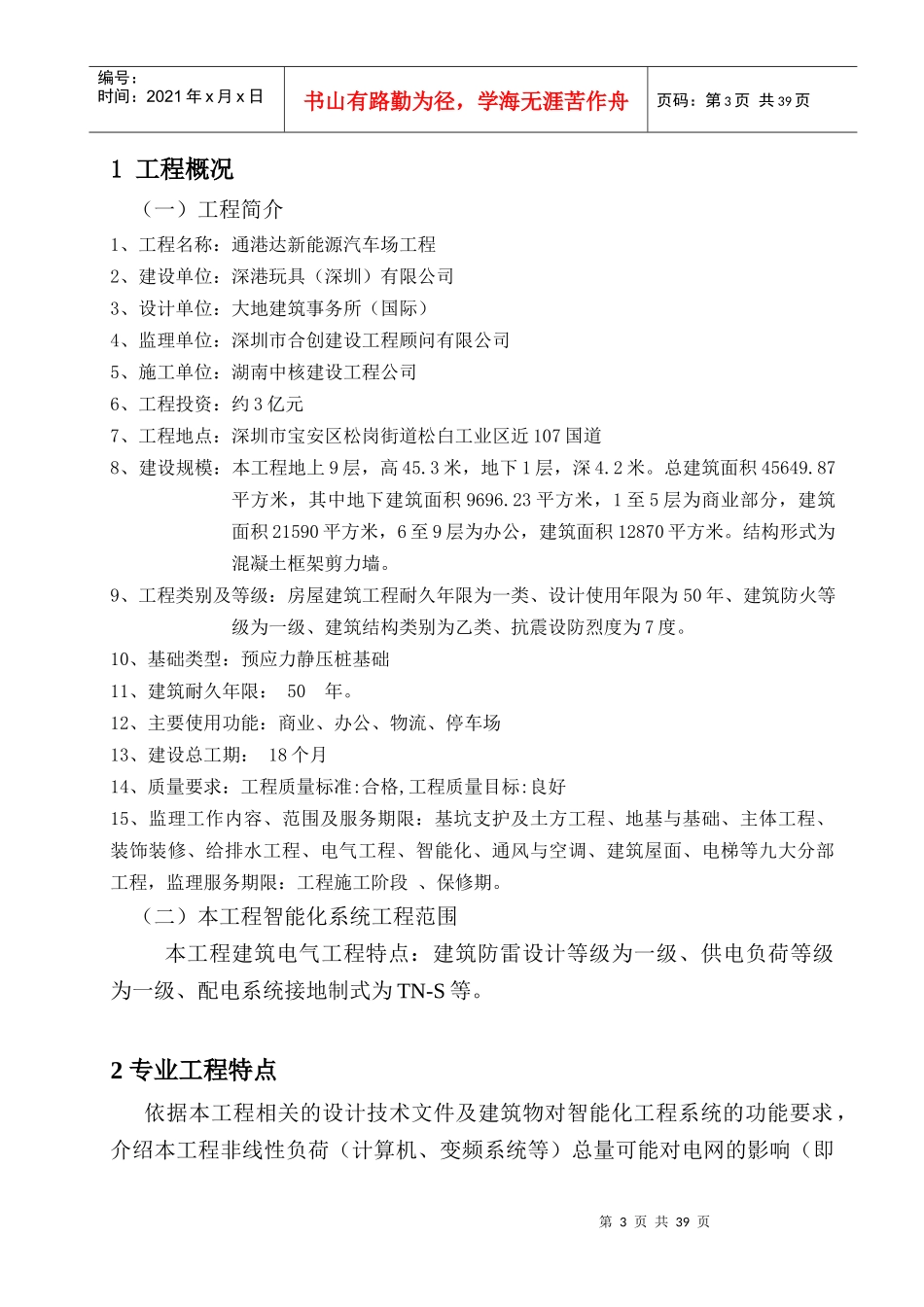

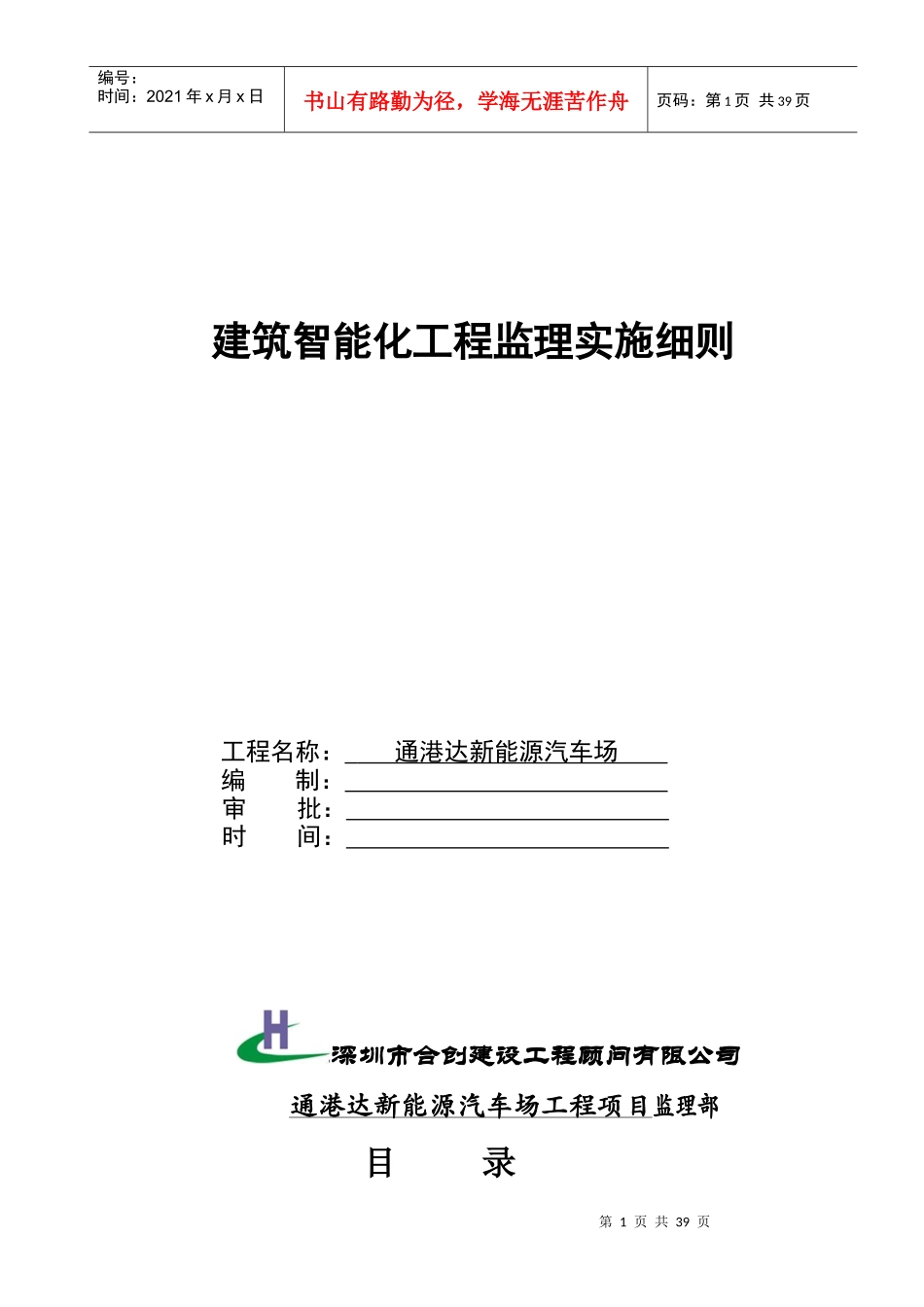

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页建筑智能化工程监理实施细则工程名称：通港达新能源汽车场编制：审批：时间：深圳市合创建设工程顾问有限公司通港达新能源汽车场工程项目监理部目录第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页一、工程概况-----------------------------------3二、专业工程特点-----------------------------------3三、执行的标准、法规-----------------------------------4四、监理工作流程（框图）-----------------------------------5五、监理工作控制要点及目标值-----------------------------------6六、监理工作的方法及措施-----------------------------------34七、旁站监理项目方法及要求-----------------------------------34八、现场监理记录表式-----------------------------------36第3页共39页第2页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共39页1工程概况（一）工程简介1、工程名称：通港达新能源汽车场工程2、建设单位：深港玩具（深圳）有限公司3、设计单位：大地建筑事务所（国际）4、监理单位：深圳市合创建设工程顾问有限公司5、施工单位：湖南中核建设工程公司6、工程投资：约3亿元7、工程地点：深圳市宝安区松岗街道松白工业区近107国道8、建设规模：本工程地上9层，高45.3米，地下1层，深4.2米。总建筑面积45649.87平方米，其中地下建筑面积9696.23平方米，1至5层为商业部分，建筑面积21590平方米，6至9层为办公，建筑面积12870平方米。结构形式为混凝土框架剪力墙。9、工程类别及等级：房屋建筑工程耐久年限为一类、设计使用年限为50年、建筑防火等级为一级、建筑结构类别为乙类、抗震设防烈度为7度。10、基础类型：预应力静压桩基础11、建筑耐久年限：50年。12、主要使用功能：商业、办公、物流、停车场13、建设总工期：18个月14、质量要求：工程质量标准:合格,工程质量目标:良好15、监理工作内容、范围及服务期限：基坑支护及土方工程、地基与基础、主体工程、装饰装修、给排水工程、电气工程、智能化、通风与空调、建筑屋面、电梯等九大分部工程，监理服务期限：工程施工阶段、保修期。（二）本工程智能化系统工程范围本工程建筑电气工程特点：建筑防雷设计等级为一级、供电负荷等级为一级、配电系统接地制式为TN-S等。2专业工程特点依据本工程相关的设计技术文件及建筑物对智能化工程系统的功能要求，介绍本工程非线性负荷（计算机、变频系统等）总量可能对电网的影响（即第4页共39页第3页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共39页非线性负荷产生的大量谐波对配电系统保护、电能计量、测量、楼宇设备自动化及通信系统等干扰、危及电网运行）；智能建筑的环境防静电要求，大型智能化系统BUS运行的环境因素故障率要求。3执行的标准、法规（1）《火灾自动报警系统设计规范》（GB50116-2013）（2）《民用建筑电气设计规范》（JGJ16-2008）（3）《智能建筑设计标准》（GB50314-2015）（4）《有线电视系统工程技术规范》（GB50200-94）（5）《建筑物防雷设计规范》（GB50057-2010）（6）《民用闭路监视系统工程技术规范》GB50198－2011（7）《综合布线系统工程设计规范》GB50311-2007（8）《出入口控制系统工程设计规范》GB50396-2007（9）《建筑物电子信息系统防雷设计规范》GB50343-2012（10）《建筑设计防火规范》GB50016-2014（11）《住宅建筑电气设计规范》JGJ242-2011（12）《中华人民共和国公共安全行业标准》GA/T70-94GA/T75-94（13）《安全防范工程程序与要求》GT/T75-94（14）《安全防范工程技术规范》GB50348-2004（15）《电子信息系统机房设计规范》GB50174-2008（16）国家和地方现行的其他设计规范及标准。4监理工作流程（框图）参加智能化方案及图纸会审参加设计交底（审核）智能化工程承包单位资质第5页共39页第4页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共39页5监理工作控制要点及目标值1．...
