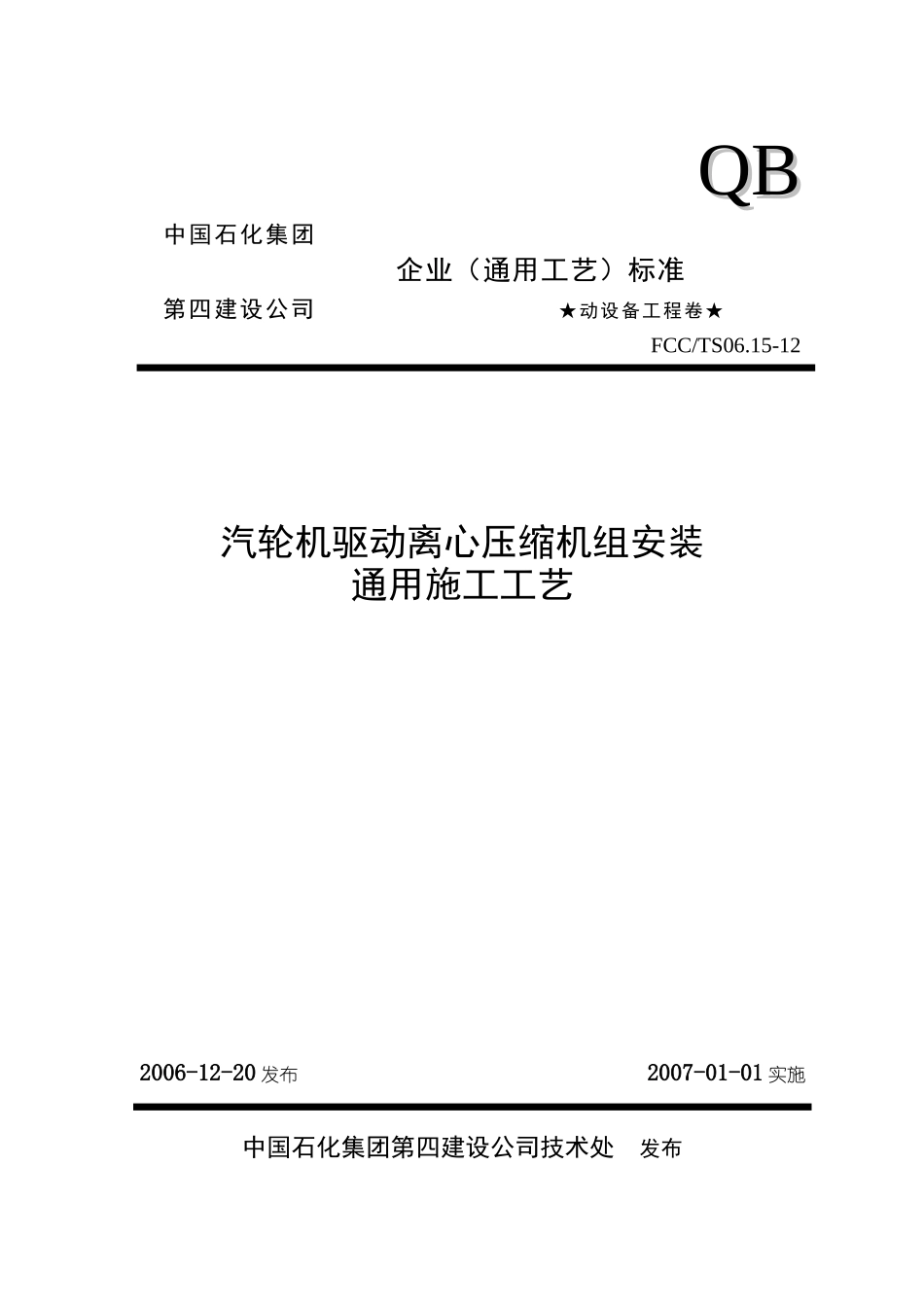

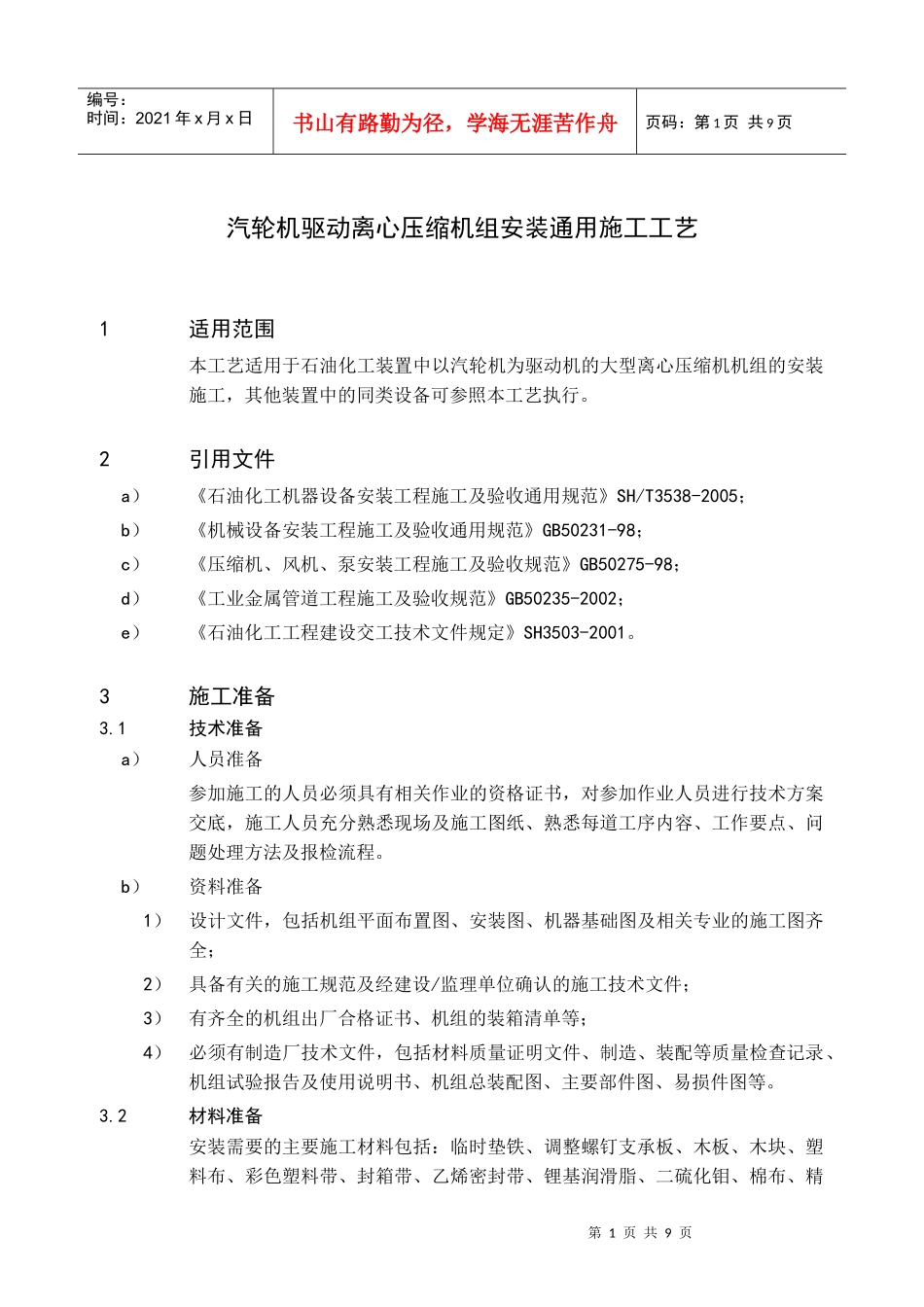

QBQB中国石化集团企业（通用工艺）标准第四建设公司★动设备工程卷★FCC/TS06.15-12汽轮机驱动离心压缩机组安装通用施工工艺2006-12-20发布2007-01-01实施中国石化集团第四建设公司技术处发布第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页汽轮机驱动离心压缩机组安装通用施工工艺1适用范围本工艺适用于石油化工装置中以汽轮机为驱动机的大型离心压缩机机组的安装施工，其他装置中的同类设备可参照本工艺执行。2引用文件a）《石油化工机器设备安装工程施工及验收通用规范》SH/T3538-2005；b）《机械设备安装工程施工及验收通用规范》GB50231-98；c）《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；d）《工业金属管道工程施工及验收规范》GB50235-2002；e）《石油化工工程建设交工技术文件规定》SH3503-2001。3施工准备3.1技术准备a）人员准备参加施工的人员必须具有相关作业的资格证书，对参加作业人员进行技术方案交底，施工人员充分熟悉现场及施工图纸、熟悉每道工序内容、工作要点、问题处理方法及报检流程。b）资料准备1）设计文件，包括机组平面布置图、安装图、机器基础图及相关专业的施工图齐全；2）具备有关的施工规范及经建设/监理单位确认的施工技术文件；3）有齐全的机组出厂合格证书、机组的装箱清单等；4）必须有制造厂技术文件，包括材料质量证明文件、制造、装配等质量检查记录、机组试验报告及使用说明书、机组总装配图、主要部件图、易损件图等。3.2材料准备安装需要的主要施工材料包括：临时垫铁、调整螺钉支承板、木板、木块、塑料布、彩色塑料带、封箱带、乙烯密封带、锂基润滑脂、二硫化钼、棉布、精第2页共9页第1页共9页同轴度初找正压缩机一次灌浆压缩机初找平汽轮机安装压缩机二次灌浆基础验收处理机组吊装就位压缩机精找平同轴度精找正交工艺.电仪专业编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页面粉、200#砂纸、600#砂纸、200#纱布、铜皮（有腐蚀性介质的场合用不锈钢垫片）：（0.50mm、0.30mm、0.20mm、0.15mm、0.10mm、0.05mm）、煤油、记号笔等。3.3施工机具准备a）主要工机具：手动葫芦、角磨机、棒式砂轮机、样冲、千斤顶、紫铜棒、大锤、手锤、撬棍、呆扳手、梅花扳手、螺丝刀（一字、十字）、磁力表架、线坠、粉线、什锦锉等；b）主要量具：钳工水平仪、钢直尺、直角钢尺、钢卷尺、百分表游标卡尺、塞尺、内径千分尺、外径千分尺、块规等；c）其中施工机具应保证牢固可靠、量具应具有在有效期内的检验合格证。3.4作业条件确认a）施工场地平整，达到“四通一平”，施工用水、电、气达到使用条件；b）试运行现场具备可靠的照明、通信和消防设施，消防通道畅通；c）安装设备的施工场地的与其它正在施工的系统有可靠的隔离或隔绝；d）有零部件、工具及施工材料等存放场地，有相应的防风、防雨、防冻等防护措施；e）与机组安装相关的土建主体完工，避雷接地完善，压缩机厂房屋顶安装，应与机组的吊装就位统筹安排，必要时应适当预留，以便机组吊装就位；f）机组开箱检验完毕，设备及零、部件齐全完好，合格证、说明书齐全。4施工工艺4.1基础验收处理a）根据土建图纸和厂家提供的基础图及机组的技术文件核对基础的各尺寸，基础外型尺寸、纵横轴线、标高、地脚螺栓孔中心线位置等，其允许偏差应符合规定，且电机和压缩机的基础纵轴线应保持一致；b）基础安装基准线应清晰准确，外表面应无裂纹、蜂窝、空洞、露筋等缺陷；c）对基础进行铲麻面处理，将基础上与二次灌浆接触的表面的浮浆层铲掉,露出第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页下面坚实的混凝土层，麻点深度不小于10mm，密度为每100平方厘米3～5点；d）清除基础表面油污及疏松层，将调整螺钉支承板处铲平，水平度允许偏差2mm/m，调整螺钉支承板的选用见表12-1：；调整螺钉支承板尺寸选用表表12-1e）基础处理过程中，必须保证标高基准线及纵横向中心线的完整。4.2机组吊装就位a）机组就位前，将地脚螺栓光杆部分的油污及锈蚀除掉，并在其外露螺纹部分均匀涂一...
